急!急!急! 3天了没搞定全速仿真

cz***

619r也不行.....

cz***

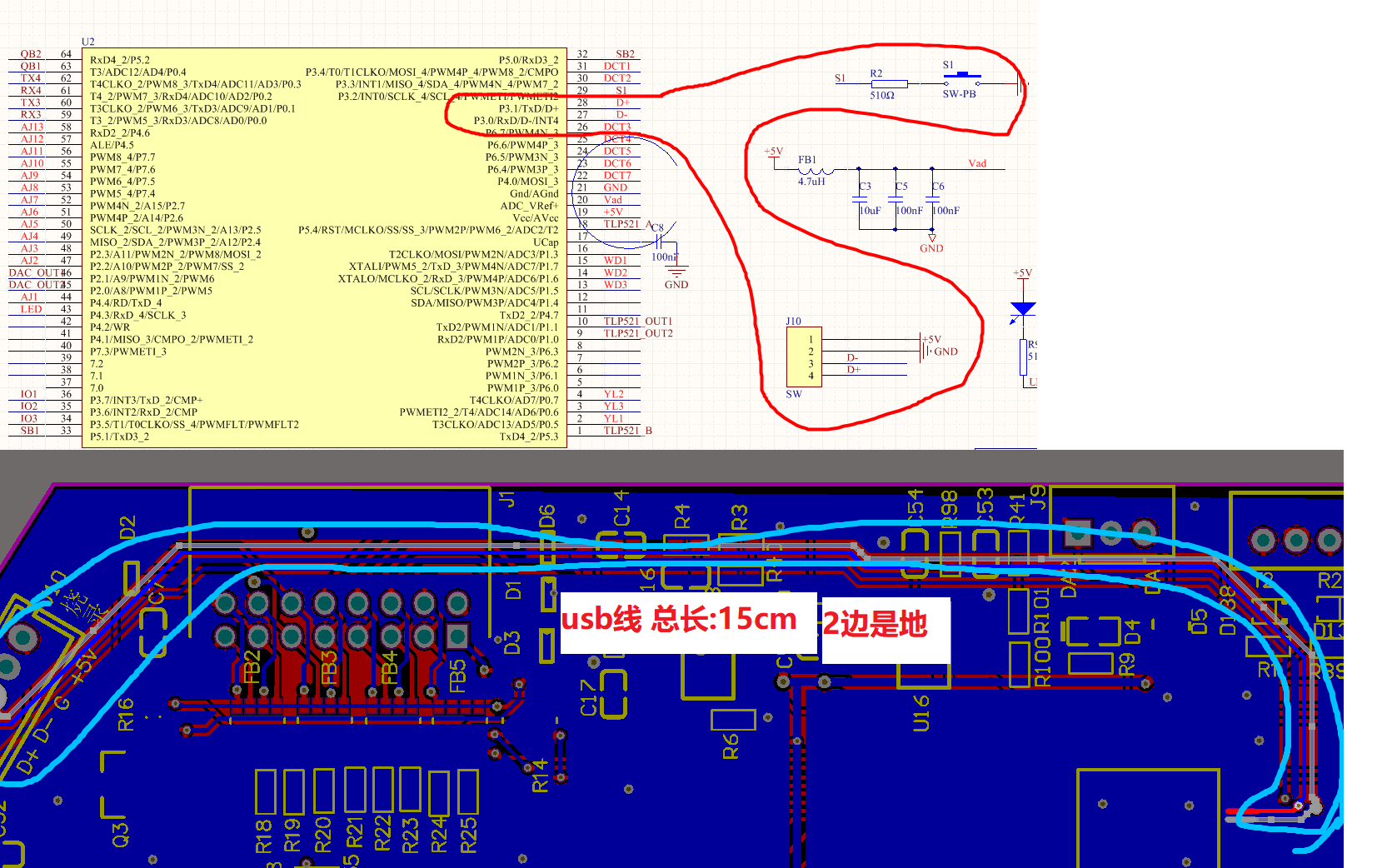

附件是原理图和布局图, usb先长15cm左右, pcb中usb的d+和d-线 2边是地;
问题:
1.原理图和pcb是否有问题;
2.有一块板子,在家电脑(stc-isp v619r)按下p3.2键插电后不能弹出:stc usb writer(hid1)
3.仿真不能全速运行的原因是??

8051***

cz*** 发表于 2023-6-7 08:36
附件是原理图和布局图, usb先长15cm左右, pcb中usb的d+和d-线 2边是地;
问题:
1.原理图和pcb是否有问题;

你不是用开天斧的第一个例程仿真的开天斧对吗？您是自己做的板子，用开天斧的例程？那您可以参考下开天斧的原理图。我也找其他技术帮你看一下

cz***

硬件:参考开天斧,但d+和d-串33欧电阻没加,用的是自己板子;
软件:用开天斧例程第一个led的例程,
仿真:keil4+stc isp 619r
问题:
为什么不能usb全速仿真??
单步没问题,可以串口仿真吗?
需要安装驱动吗?

乘风***

cz*** 发表于 2023-6-7 09:08
硬件:参考开天斧,但d+和d-串33欧电阻没加,用的是自己板子;
软件:用开天斧例程第一个led的例程,
仿真:keil4+ ...

使用USB仿真时，程序里就不能再开启USB功能，否则就会跟仿真产生冲突。

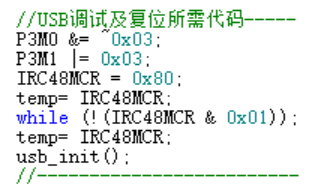

仿真时，将程序里USB相关的代码都屏蔽掉：


使用串口仿真也是同理，如果串口仿真使用P3.0，P3.1接口，那么程序就不能再使用这两个口做任何操作，包括USB（也是使用P3.0，P3.1脚位）。
串口仿真可以修改仿真脚位，设置什么脚位仿真，程序里就不能再使用这两个脚。

cz***

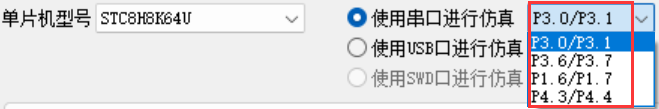

安裝最上面2个图片设置后,进行串口仿真弹出最下面图片,如1,2,3所示;
串口也不能仿真? 串口仿真我设置不对?? 请问该怎么设置?
坐等....

cz***

第一次用stc-isp设置串口仿真成功, 第二次就不可以了, 见上图
为什么串口页不能仿真.....?

乘风***

cz*** 发表于 2023-6-7 09:49
第一次用stc-isp设置串口仿真成功, 第二次就不可以了, 见上图
为什么串口页不能仿真.....? ...

提示正在检测目标单片机时需要对MCU进行上电复位。
设置仿真芯片成功后，也需要再对MCU进行断电-上电复位后，才能开始仿真。

8051***

cz*** 发表于 2023-6-7 09:47
安裝最上面2个图片设置后,进行串口仿真弹出最下面图片,如1,2,3所示;
串口也不能仿真? 串口仿真我设置不对?? ...

你如果要串口仿真是要借助串口通讯电路或者我司下载仿真工具STC-USB Link1D的。
我建议你先去联系对接的业务员给您安排一套我司的开天斧以及一套STC-USB Link1D工具给您，一步步来，参考这2个帖子。
【用 STC-USB Link1D 仿真STC8系列MCU】 https://www.stcaimcu.com/forum.php?mod=viewthread&tid=752

【STC8H8K64U自带硬件USB直接仿真步骤】https://www.stcaimcu.com/forum.php?mod=viewthread&tid=1033

8051***

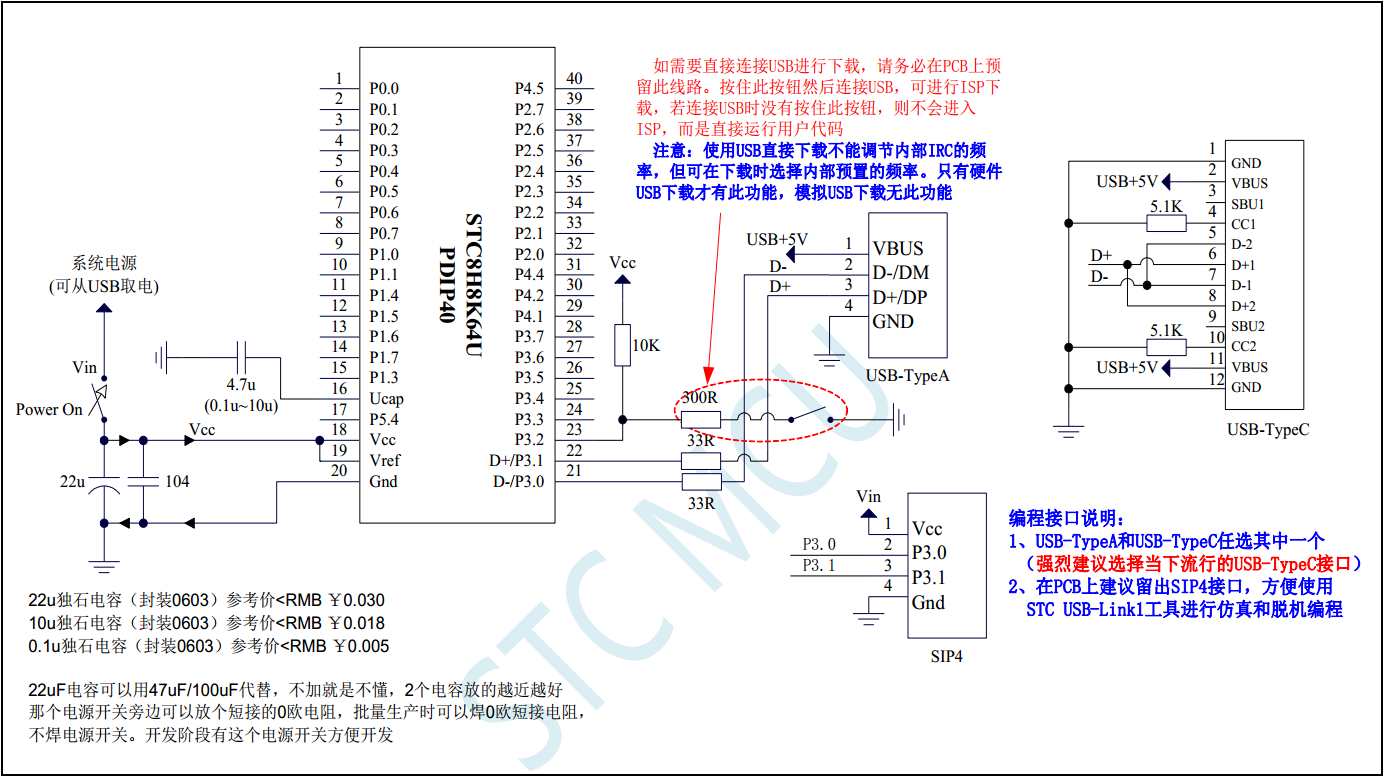

硬件USB直接下载仿真电路图：


1）按下板子上的P3.2/INT0按键，就是P3.2接地；

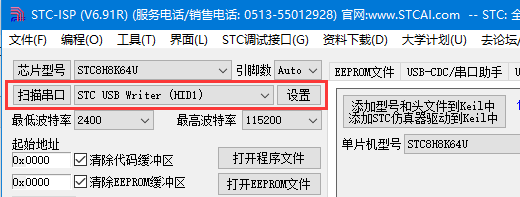

2）给目标芯片重新上电，不管之前是否已通电。等待STC-ISP下载软件中自动识别出“STC USB Writer (HID1)”设备，识别出来后，松开P3.2按键，如图：
