求助，专用栅极驱动芯片

scl***

小*** 发表于 2026-8-10 16:50
10K与220欧电阻并联是不是错了，是电阻与电容并联吧，加速MOS管开与关

10K是接GND的 防止浮空

scl***

网*** 发表于 2026-8-10 14:57
LED灯负载,每路5V10W,如果功率白光灯珠单只或多只并联,压降也就是3.5V左右,10W灯珠电流接近3A,使用8A左右mo ...

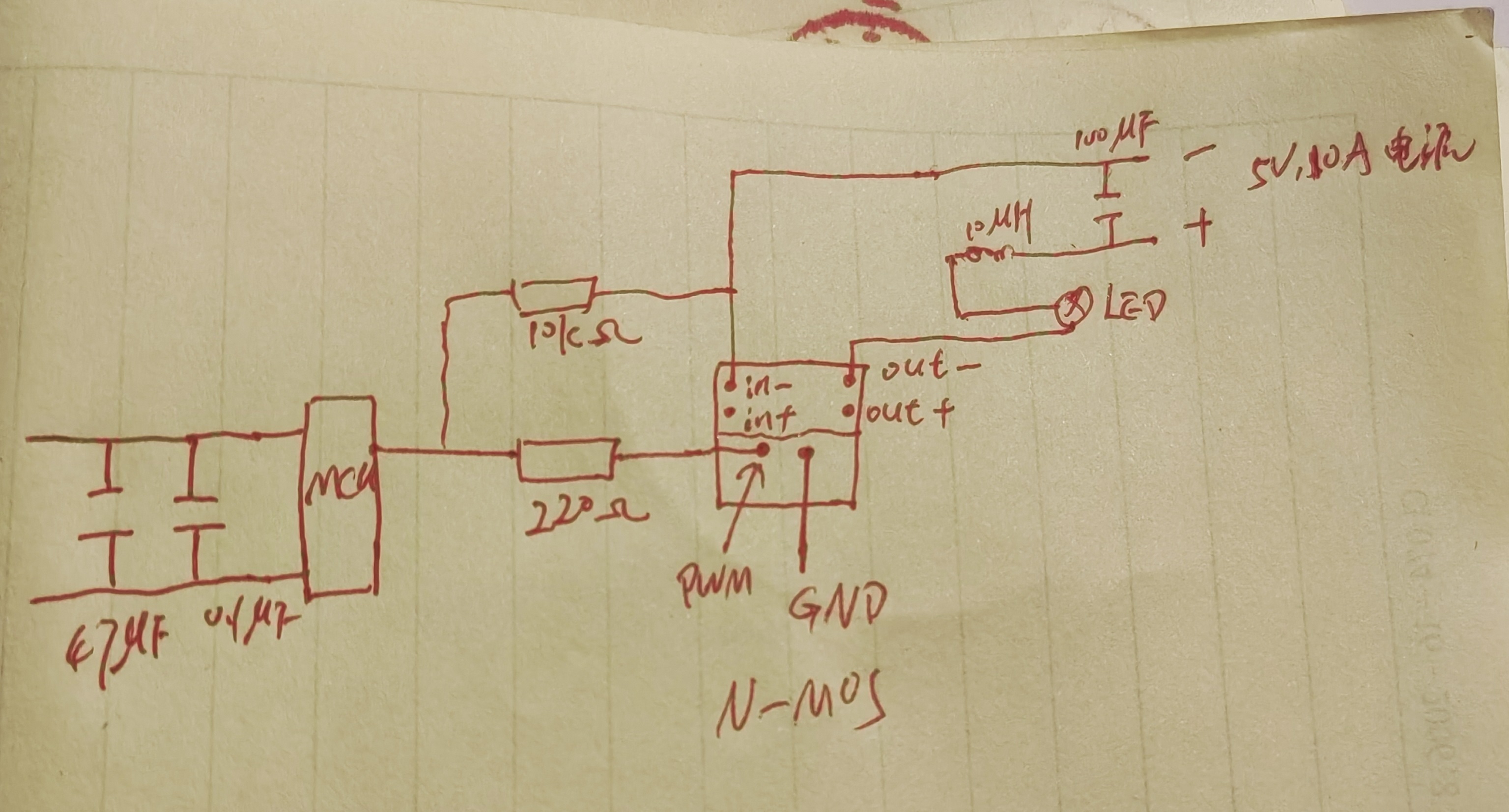

电路图就是这样的  不知道我画的能看懂不

梁***

scl*** 发表于 2026-8-10 22:11
啊对  10K是防止浮空的 栅压是哪个参数 我用的一个开关模块，工作电压DC5-36V，触发信号源DCV3.3-20V,频 ...

我觉得是你没用对这个开关模块，请贴出模块的型号、参数、驱动时序，我看看。

scl***

梁*** 发表于 2026-8-10 22:56
我觉得是你没用对这个开关模块，请贴出模块的型号、参数、驱动时序，我看看。 ...

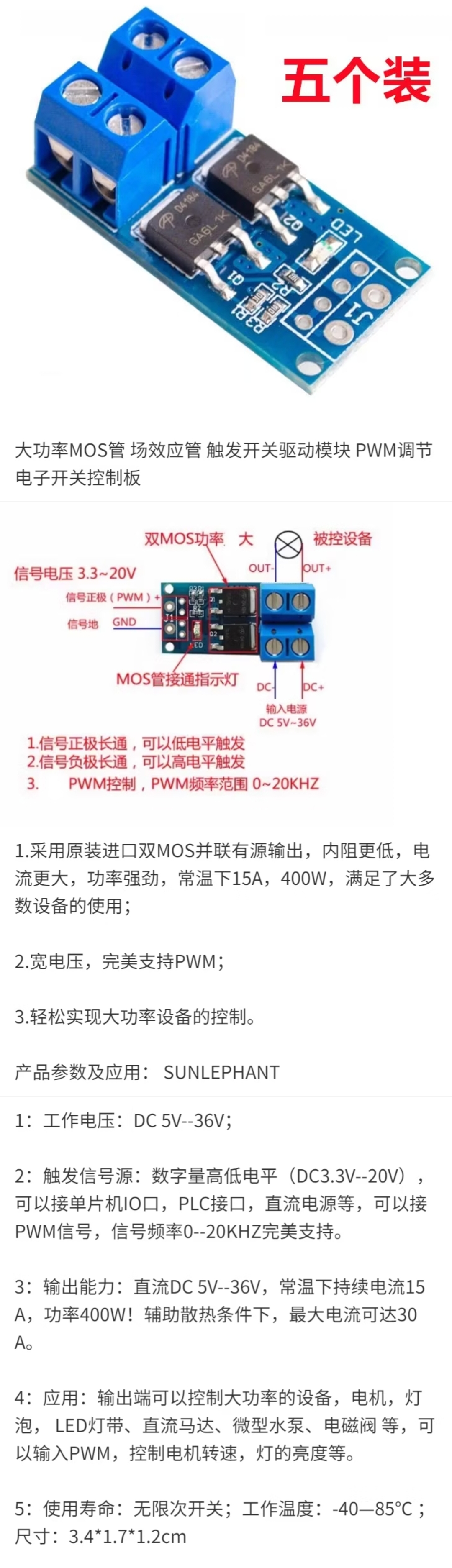

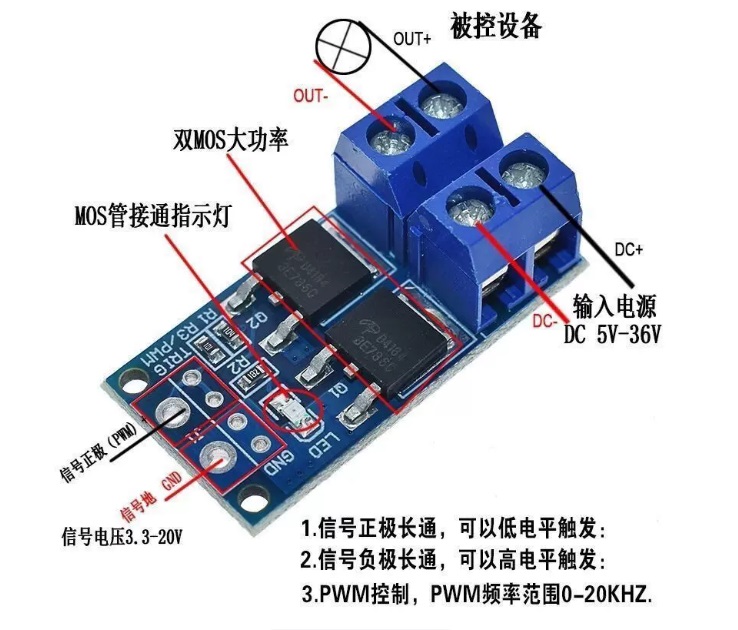

我没有具体参数  是这个东西

wul***

scl*** 发表于 2026-8-10 22:26
电路图就是这样的  不知道我画的能看懂不

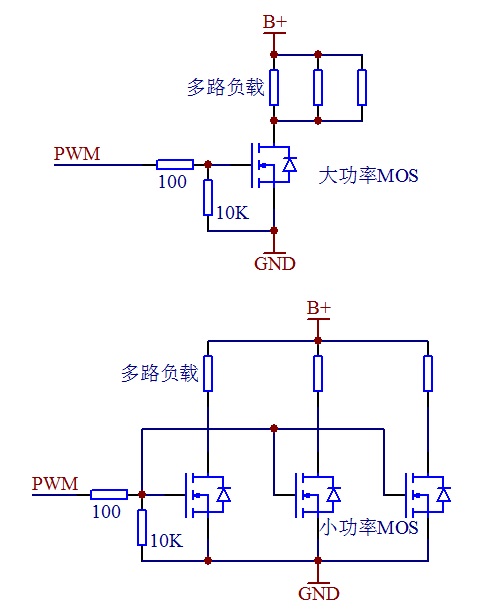

楼主画图基本功实在不敢恭维，但大体能够理解为用MOS管驱动多路LED并调光。采用PWM只是为调光不必使用高频，大于60Hz无频闪即可，电路就可以大大简化，IO口直接驱动MOS管，无需专用驱动芯片。记得此IO口要设置推挽模式。




SUD50N06-09L.pdf (146.48 KB, 下载次数: 5)

2026-8-11 08:01 上传

点击文件名下载附件

网***

scl*** 发表于 2026-8-10 22:26
电路图就是这样的  不知道我画的能看懂不

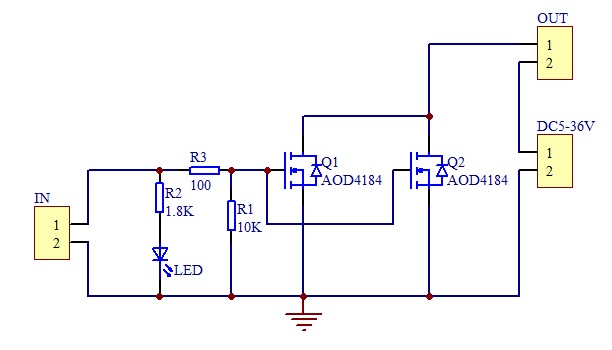

看了模块资料,虽然有些夸大,但5V驱动还是可以工作到十几khz的,这模块本身有栅极电阻,可以直连单片机IO脚驱动,无需另加电阻了.
如果确定单片机管脚是推挽模式,我觉得问题主要在功率布线上,,可以把实物接线照片发来看看

lcws***

scl*** 发表于 2026-8-10 14:16
电压OK，当多路接通的时候就掉电压了

“掉电压”是指哪个电压？IO口电压？负载电压？5V50W电源的电压？有没有用万用表或示波器测电压？

wul***

scl*** 发表于 2026-8-10 23:48
我没有具体参数  是这个东西

楼主将术语搞混淆，这哪是什么“专用栅极驱动芯片”，就是一个大功率MOS模块，两个AOD4184并联。卖家说明很清楚，只是楼主玩不转，蹂躏大家CPU。

scl***

网*** 发表于 2026-8-11 11:33
看了模块资料,虽然有些夸大,但5V驱动还是可以工作到十几khz的,这模块本身有栅极电阻,可以直连单片机IO脚驱 ...

直接把IO怼到触发脚就行了是不  如果加了电阻会有什么影响呢
今天我把单片机的GND和负载那边供电的负极连接  问题就解决了，这样会不会有啥影响。单片机是手机充电头供电，负载那边是一个变压器，220V转5V10A的。

scl***

wul*** 发表于 2026-8-11 13:33
楼主将术语搞混淆，这哪是什么“专用栅极驱动芯片”，就是一个大功率MOS模块，两个AOD4184并联。卖家说明 ...

看了你这个图  我大胆把单片机的GND和输入电源的负极连接起来 问题就解决了 这个是什么原因呢  有没有什么影响  连接之前我测过2个负极之间的电压  有0.1~0.2V的跳动
