求助,专用栅极驱动芯片

[复制链接]
已绑定手机

12

主题

19

回帖

124

积分

注册会员

积分
124
发表于 2026-8-9 22:33:58 | 显示全部楼层 |阅读模式
用单片机IO强推MOS开关,1个还行,2个就半亮,3个以上完全推不动,AI让我用专用的栅极驱动芯片(TC4420/4427/UCC27524,这个我有6路灯需要买6个专用芯片吗,有没有集成的模块可以用,这个芯片有8个脚,有说明书吗

或者还有没有其他简单易行的方案
回复

使用道具 举报 送花

83

主题

8214

回帖

1万

积分

超级版主

积分
17626
发表于 2026-8-9 22:38:52 | 显示全部楼层
你是要驱动N-MOS? 4.5V可以驱动吗? 开关频率多高? 给多点技术参数,才能精准建议。太笼统的要求,会有很多种可能。
回复

使用道具 举报 送花

已绑定手机

7

主题

410

回帖

6598

积分

论坛元老

积分
6598
发表于 2026-8-9 22:38:57 | 显示全部楼层
上传你当前的电路,最好再测一下电压
回复

使用道具 举报 送花

已绑定手机

12

主题

19

回帖

124

积分

注册会员

积分
124
 楼主| 发表于 2026-8-10 14:14:35 | 显示全部楼层
梁*** 发表于 2026-8-9 22:38
你是要驱动N-MOS? 4.5V可以驱动吗? 开关频率多高? 给多点技术参数,才能精准建议。太笼统的要求,会有很 ...

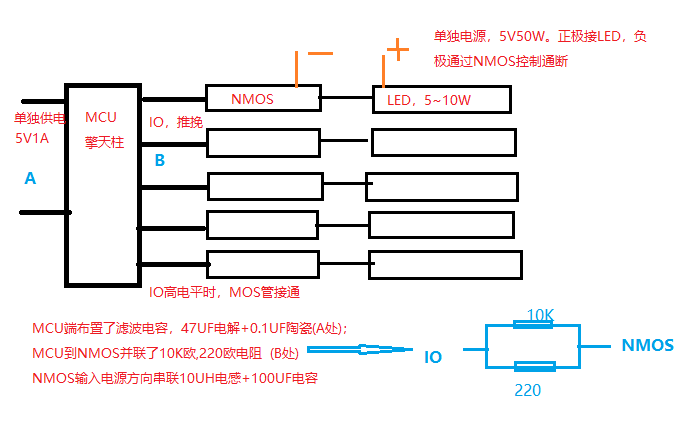

画的图 看看

点评

10K与220R并联,10K没有意义,10K应该是接到GND的。 输入串联电感,这个要小心哦,不要出现LC震荡。 还是没有栅压和开关速度参数,所以我还是没法给出正确的电路。 如果是慢速的,比如100Hz以下,则IO设置为推挽就  详情 回复 发表于 2026-8-10 14:20
回复

使用道具 举报 送花

已绑定手机

12

主题

19

回帖

124

积分

注册会员

积分
124
 楼主| 发表于 2026-8-10 14:16:01 | 显示全部楼层
lcws*** 发表于 2026-8-9 22:38
上传你当前的电路,最好再测一下电压

电压OK,当多路接通的时候就掉电压了
回复

使用道具 举报 送花

83

主题

8214

回帖

1万

积分

超级版主

积分
17626
发表于 2026-8-10 14:20:34 | 显示全部楼层

10K与220R并联,10K没有意义,10K应该是接到GND的。
输入串联电感,这个要小心哦,不要出现LC震荡。
还是没有栅压和开关速度参数,所以我还是没法给出正确的电路。

如果是慢速的,比如100Hz以下,则IO设置为推挽就可以了驱动N-MOS了,一个IO驱动一个NMOS。
回复

使用道具 举报 送花

已绑定手机

7

主题

410

回帖

6598

积分

论坛元老

积分
6598
发表于 2026-8-10 14:57:51 | 显示全部楼层
scl*** 发表于 2026-8-10 14:16
电压OK,当多路接通的时候就掉电压了

这电路不一般,我竟看不明白。
需要MOS管型号,运行中测量Vgs、Vds,以及“1个还行,2个就半亮,3个以上完全推不动”这些情况下的电压。
回复

使用道具 举报 送花

9

主题

749

回帖

5171

积分

论坛元老

积分
5171
发表于 2026-8-10 14:57:57 | 显示全部楼层
LED灯负载,每路5V10W,如果功率白光灯珠单只或多只并联,压降也就是3.5V左右,10W灯珠电流接近3A,使用8A左右mos管的话,栅极电容差不多700p左右,
5V单片机直驱的话,几十khz以下频率没有问题,用不着专用驱动芯片.
提问时候尽量一次性把相关信息整理完整,有相关的原理图,布线截图,和详细描述.免得来回提问回答耽误时间.
楼主问题估计两个方面
一.单片机IO口没有配置为推挽模式.导致驱动能力严重不足.可以把相关原理图贴上来看看,
二,供电不足和功率回路走线不合理,5路总电流很大,导线压降不可忽视,LED工作时严重拉低供电电压,引起驱动不良.
回复

使用道具 举报 送花

6

主题

39

回帖

1904

积分

金牌会员

积分
1904
发表于 2026-8-10 16:50:42 | 显示全部楼层

10K与220欧电阻并联是不是错了,是电阻与电容并联吧,加速MOS管开与关
回复

使用道具 举报 送花

已绑定手机

12

主题

19

回帖

124

积分

注册会员

积分
124
 楼主| 发表于 2026-8-10 22:11:27 | 显示全部楼层
梁*** 发表于 2026-8-10 14:20
10K与220R并联,10K没有意义,10K应该是接到GND的。
输入串联电感,这个要小心哦,不要出现LC震荡。
还是 ...

啊对  10K是防止浮空的 栅压是哪个参数 我用的一个开关模块,工作电压DC5-36V,触发信号源DCV3.3-20V,频率0-20KHZ,开关速度我试过直接点亮和PWM,都是3个IO同时触发就不会亮,我用导线同时将3个IO口短接然后分别输入到3个MOS信号触发口证明了这个问题。
PWM的速度是10MS
  1. void SoftPWM(unsigned char volatile *io_port, unsigned char io_bit,
  2.              unsigned char duty, unsigned char period)
  3. {
  4.     unsigned char i;
  5.     unsigned char mask = (1 << io_bit);
  6.     for (i = 0; i < period; i++)
  7.     {
  8.         if (i < duty)
  9.             *io_port |= mask;       // 高电平(MOS 管导通)
  10.         else
  11.             *io_port &= ~mask;      // 低电平(MOS 管关断)
  12.         Delay100us();
  13.     }
  14. }
  15.     for (led_index = 1; led_index <= 6; led_index++)
  16.     {
  17.         for (duty = 0; duty <= 100; duty++)
  18.         {
  19.             P2 = kept;
  20.             SoftPWM(&P2, led_index, duty, 100);   /* period 与 duty 上限匹配 */
  21.             delay_ms(2);
  22.         }
  23.         kept |= (1 << led_index);
  24.         P2 = kept;
  25.         delay_ms(100);      /* 点亮下一颗的间隔 */
  26.     }
复制代码

其他我是参照AI来修改的
措施        说明        优先级
栅极串联电阻        I/O 口到 MOS 管栅极串 100Ω~1kΩ        ⭐⭐⭐ 必须
栅极下拉电阻        栅极对地接 10kΩ,防止浮空        ⭐⭐⭐ 必须
电源去耦电容        MCU 端 47μF+0.1μF,LED 电源端 100μF        ⭐⭐⭐ 必须
I/O 口设推挽        控制 MOS 管的 I/O 口设为推挽输出        ⭐⭐⭐ 必须
电源分开走线        LED 大电流回路与 MCU 电源回路分开        ⭐⭐ 建议
切换间加延时        每次切换 LED 之间加 50ms 以上延时        ⭐⭐ 建议
PWM 软启动        渐亮渐灭,避免电流突变        ⭐⭐ 建议
LED 电源加 LC 滤波        大电流时加 10μH+100μF π 型滤波        ⭐ 可选

点评

SoftPWM里调用SoftPWM,怕是会引起BUG,慎用。  发表于 2026-8-11 12:57
我觉得是你没用对这个开关模块,请贴出模块的型号、参数、驱动时序,我可以帮你看看。  详情 回复 发表于 2026-8-10 22:56
