SPI_FLASH做STC_MCU的外围从设备是否要接上拉电阻

kk***

98057*** 发表于 2023-5-31 19:54
这句话的意思是假设的，也不一定需要上拉电阻吧？

它前面还有一句，就是上电时/CS必须为高。如果你是单片机初始化完毕准备好IO之后再给它上电可以不用管；如果你单片机和设备一起上电那么/CS就可能不是高电平，这时候就需要一个上拉电阻来确保电平了。

关于你后面那个问题，也是这个解释。就是说上拉不是要求，是为了符合手册要求而采取的一种方式。

梁***

SPI接口，IO设置为准双向口，打开4K上拉电阻。

98057***

kk*** 发表于 2023-5-31 20:23
它前面还有一句，就是上电时/CS必须为高。如果你是单片机初始化完毕准备好IO之后再给它上电可以不用管； ...

好的

98057***

梁*** 发表于 2023-5-31 23:03
SPI接口，IO设置为准双向口，打开4K上拉电阻。

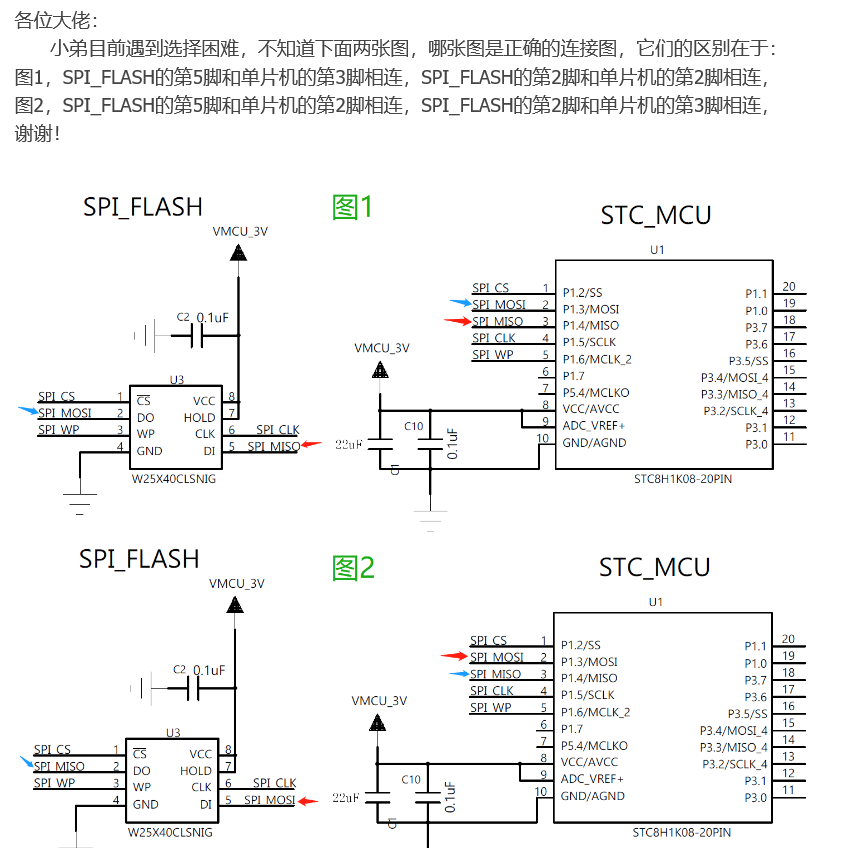

梁工，终于等到您出现了，麻烦回复如下疑问，哪个图连接时正确的？并给出理由，谢谢。

梁***

98057*** 发表于 2023-6-1 19:40
梁工，终于等到您出现了，麻烦回复如下疑问，哪个图连接时正确的？并给出理由，谢谢。

...

FLASH的DI，就是Data Input，连接MCU的MOSI。
FLASH的DO，就是Data Output，连接MCU的MISO。

98057***

梁*** 发表于 2023-6-1 21:39
FLASH的DI，就是Data Input，连接MCU的MOSI。
FLASH的DO，就是Data Output，连接MCU的MISO。

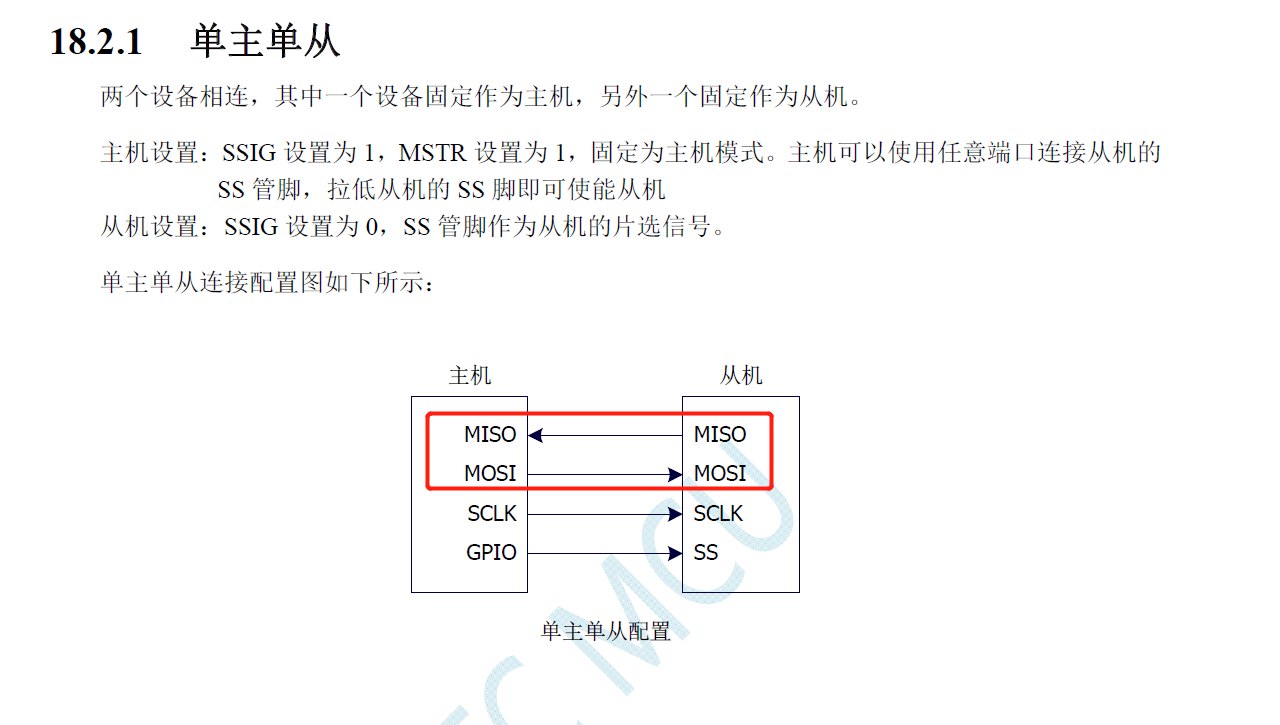

那岂不是与手册描述的MISO---MISO,MOSI--MOSI矛盾?

梁***

98057*** 发表于 2023-6-2 09:40
那岂不是与手册描述的MISO---MISO,MOSI--MOSI矛盾?

一点也不矛盾！
主机的MOSI，接从机的MOSI，MOSI == Master Output Slave Input.
主机的MISO，接从机的MISO，MISO == Master Intput Slave Output.
一点也不矛盾。
你说一下你觉得矛盾的地方？

98057***

梁*** 发表于 2023-6-2 10:44
一点也不矛盾！
主机的MOSI，接从机的MOSI，MOSI == Master Output Slave Input.
主机的MISO，接从机的MI ...

我好像明白了，谢谢梁工指点。
