我的AI8051U擎天柱核心板改良版实验

纯***

开展本次核心板改良实验主要有三方面原因：

• AI8051U 擎天柱核心板硬件电路设计，与配套实验箱原有电路存在差异；
• AI8051U 实验箱对应的教学实验视频为一年前录制，现阶段 STC AICube 图形化项目配置助手经过多次迭代，功能已十分完善；
• 自主剖析 AI8051U 擎天柱核心板模拟电路，驱动点亮与实验箱点位不同的 LED 指示灯，该实操深度远高于直接照搬、运行现成例程。


一：点亮一个Led，使用STC AICube 图形化项目配置助手，简化实验，且更不易出错




上图：创建一个AICube项目




发现鼠标右键P2.7，设置好推挽输出，自动在左侧对应的引脚打勾确认，这与附加教学视频讲解又不同了



自动生成的工程文件为我们配置了头文件，主要是程序不会犯错，我统计了一下，这样至少比冲哥相关视频节省一半时间

为了让灯点亮居核心板中心显眼，我选择P2.7，功能实现只需要一条代码，按F7编译出来.Hex文件


这是通过断电冷启动，进入USB-Writer状态



轻车熟路，下载到单片机成功，P2.7引脚之上LED被点亮，实验成功

纯***

我认为 STC 这套 “不断电下载” 机制，恰好印证了维特根斯坦的经典论断：语言即世界。打个直观比方：同一条数学规律，西方称毕达哥拉斯定理，我国称之为勾股定理，本质内核一致，只是命名与表述体系不同；ICP、ISP、IAP 三种编程模式亦是同理，名称不同，对应编程形态与工作边界也随之划分。


简单梳理单片机编程技术演进脉络：最早是紫外线擦除、高压并行编程模式；之后迭代出 ICP 在电路编程，该模式下单片机仅被当作普通外置存储器对待；继而出现 ISP 在系统编程，依托内置 Bootloader 实现在线下载；进一步升级为 IAP 在应用编程，可由运行中的用户 APP 程序主动跳转至 ISP 固件区重写程序，也是当下便捷调试的主流方案。


翻阅大量 STC 配套教学视频后我发现，多数内容并未点透 STC 编程方案真正的差异化优势，接下来具体剖析 STC 这套方案的独到之处与领先性：


一、AICube 可视化硬件配置工具，堪称国产 8051 领域的 “CubeMX”，行业里程碑级产品

我将 AICube 硬件可视化配置助手视作国产 8051 生态里的标杆之作，对标 STM 生态的 CubeMX，意义深远。有一个很直观的对比案例：某教程花费 32 分钟细致讲解不停电下载的原理与手动配置步骤，借助 AICube 图形化配置，仅需鼠标简单勾选设置，一分钟即可完成整套配置。


反观竞品 N76E003，至今仍以裸片售卖为主，脱离 NU‑Link 专用编程器甚至无法完成基础 ISP 下载，更谈不上 IAP 在线升级，整体开发模式还停留在传统 ICP 阶段，开发门槛高下立判。


实际操作后我甚至觉得，说一分钟搞定别人三十多分钟的配置流程，都算是保守评价。原本需要反复翻阅数据手册、逐条核对寄存器、像飞行员逐项对照检查单般谨慎配置的底层初始化工作，AICube 全部封装为可视化 UI 操作，配置完成后一键自动生成完整 Keil 工程文件。

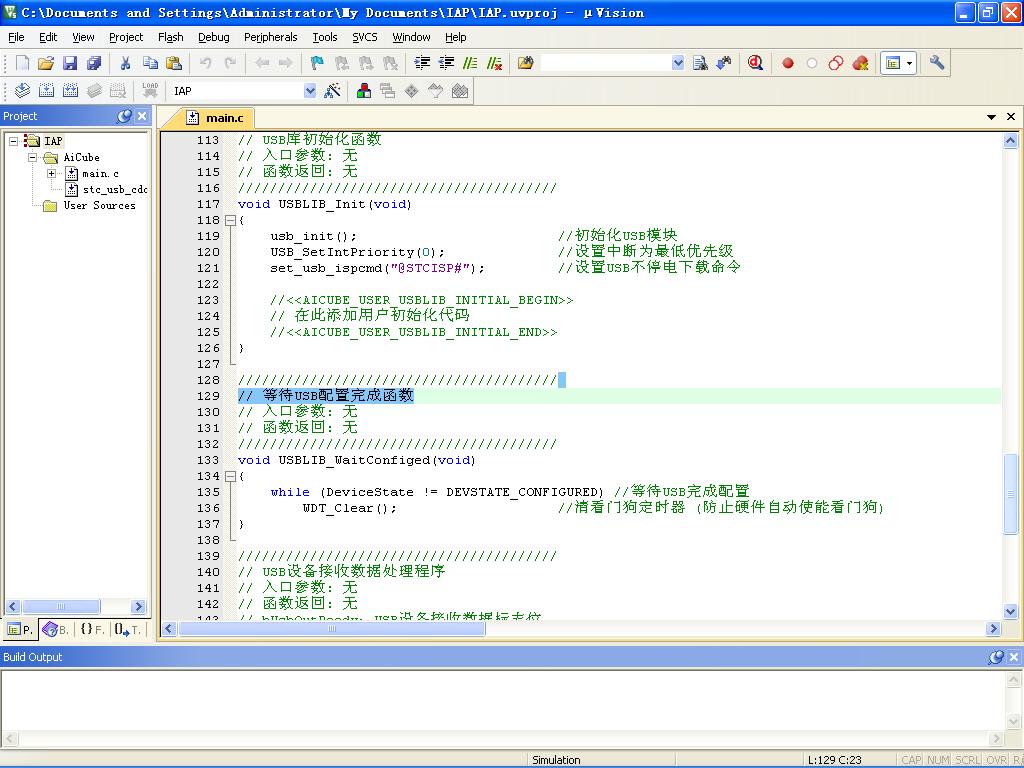

打开生成后的 Keil 工程便能看到规范化自动生成代码：程序内置 USB 初始化逻辑，启用 USB‑CDC 虚拟串口收发功能；同时常驻一段数据监听循环，实时抓取 USB 总线数据，判别是否收到 ISP 专属触发指令@STCISP#。这段监听代码会一同编译进 HEX 文件烧录至单片机，芯片由此具备 IAP 指令识别与跳转能力。





首次烧录仍需按住 P3.2 引脚再上电，冷启动进入原厂 ISP 模式完成程序烧写。


二、上位机双勾选逻辑，是实现免冷启动 IAP 不停电下载的关键

程序烧写完毕运行后，芯片工作在 CDC 虚拟串口模式，再次下载程序便不再需要按键 + 上电操作，完整 IAP 下载流程我也做了截图留存。




STC‑AICube‑ISP 下载界面的两个勾选选项属于上位机配置，不会编译写入单片机程序，两项功能分工明确：

• 下载开始前，自动先发自定义 ISP 触发指令@STCISP#；
• 单片机应答识别该指令后，触发软复位跳转至原厂 ISP 监控固件区。
•


整体运行逻辑：点击下载按钮，上位机先经由 USB 总线发送特征字符串；单片机正在运行的用户程序匹配识别指令后，配置寄存器IAP_CONTR = 0x60触发软复位，系统直接跳转进入原厂固化的 USB ISP Bootloader 执行擦除、烧写、校验流程。相较于传统串口型 IAP，USB 架构传输速率更高，最终实现高速、免重新上电的迭代下载调试。


三、生态价值：降低入门门槛，赋能工科基层学习者

STC 这套成熟易用的开发体系，把全国大批本科、专科、职校学生从枯燥的寄存器死记硬背、机械式底层配置劳作中解放出来，让学习者把更多时间投入功能构思、项目创作与落地实践。不少年轻人依靠学习 STC 单片机开发做出产品，赚到人生第一笔技术收入，这份普惠行业、助力工科入门的社会价值，值得肯定，STC 可谓功德无量。

纯***

一、实验名称
第三个实验：改进版基于 printf_usb 的 USB 串口数据收发上机实验（适配 AI8051U 核心板）

二、实验背景
基于深圳大学原有 printf_usb 串口打印基础程序进行功能拓展改造，不再仅单向打印输出，增加USB 串口接收解析指令逻辑，实现上下位机交互控制。

三、实验目的

• 上位机使用 STC-ISP 内置串口助手下发点灯控制指令，AI8051U 单片机接收并解析指令，完成 LED 点亮 / 熄灭控制；
• 单片机执行对应开关灯动作后，通过 printf_usb 向上位机回传字符串 LED ON 或 LED OFF，在 STC-ISP 接收窗口显示反馈信息；
• 配置 STC-ISP 串口助手开启多字符循环发送模式，发送间隔设置 500ms，单片机识别对应指令后控制板载 LED 周期性闪烁。


四、具体步骤
Step1：使用 STC 配套图形化硬件配置工具快速生成工程 C 代码。硬件寄存器配置逻辑固定、结果唯一，借助工具自动生成并校验代码，可规避手动配置失误，无需逐行手动编写底层初始化代码。



Step2：通信模式选型。实验需要实时接收上位机下发的 LED 控制指令，因此串口通信采用中断接收模式，保障指令响应实时性。



Step3：硬件引脚配置。本次实验使用 P2.7 引脚驱动 LED，在图形化配置界面右键将该引脚模式设置为推挽输出。



Step4：源码二次开发。STC-ISP 软件内置深圳大学单片机上机实验基础源码，以该工程为基底进行二次修改开发。



Step5：功能逻辑改造。修改原有单向打印程序，新增串口指令解析功能，实现上位机指令控制 LED 开关，并同步向上位机返回设备运行状态。




Step6：循环收发功能验证。在 STC-ISP 串口助手中启用多字符串循环发送，发送间隔配置为 500ms；单片机持续接收循环指令，驱动 LED 以 500ms 周期交替闪烁，同时串口窗口持续接收单片机上传的 LED 状态反馈信息。

纯***

实验四 基于AI8051U的UPS市电停电检测及USB触发系统关机实验
本次实验依托AI8051U单片机实现UPS市电状态实时检测功能，可精准识别市电停电故障，并通过原生USB HID接口向Windows、Linux系统发送关机指令，实现设备安全断电。AI8051U搭载的数模混合比较器与原生USB HID功能是STC单片机专属核心优势，相较于传统51单片机具备显著的硬件升级优势，完美适配本实验场景。
一、传统51单片机的硬件短板传统经典51系列单片机（STC89C52、AT89C51、STC8H8K16U等）硬件资源有限，无法直接满足市电电压检测与USB通信需求，存在明显的应用弊端。
在电压检测方面，传统51单片机无内置专用硬件比较器。即便借助单片机ADC功能实现电压采样检测，也存在明显弊端：ADC检测需要CPU持续参与数据采集、运算解析，全程占用大量CPU资源，不仅增加设备功耗，还会因软件采样、运算延时导致检测响应滞后，无法实现瞬时掉电捕捉。若追求检测精度与速度，传统方案只能外接运算放大器（如LM358）、专用电压比较器芯片（如LM393），既增加外围电路复杂度、占用PCB空间，也提升了硬件成本与调试难度。
在通信交互方面，传统51单片机无原生USB通信功能。如需实现与电脑系统的USB数据交互，必须外接USB转TTL芯片（如CH340）进行协议转换，硬件冗余度高，系统稳定性较差。
而STC-AI8051U将电压比较器、USB通信功能原生集成于芯片内部，无需任何外围拓展芯片，实现了加量不加价的硬件升级，适配轻量化、高稳定的检测场景。
二、AI8051U数模混合比较器核心优势AI8051U搭载的比较器并非传统纯模拟比较器，而是高性能数模混合比较器模块，集成多项数字化配置功能，有效解决传统电压检测的误触发、稳定性差等问题，核心功能如下：
1. 寄存器可编程预设参考电压芯片内部集成高精度电阻分压网络，无需外接分压电阻等外围元件。开发者可通过配置单片机内部寄存器，自由设定电压比较阈值，例如精准设定2.5V、3.3V等检测基准电压，配置灵活、硬件极简，可适配不同规格的UPS电压检测场景。
2. 内置数字滤波功能比较结果不直接裸输出，支持软件配置数字滤波机制。针对市电波动、电路电磁干扰产生的瞬时电压抖动，滤波模块可自动屏蔽无效瞬态信号，仅对持续、稳定的电压变化信号进行响应，从根源上避免检测误触发。
3. 可编程迟滞控制支持寄存器开启/关闭电压迟滞功能，可有效解决输入电压在阈值临界点小幅抖动时，比较结果频繁翻转的问题，大幅提升市电停电、复电状态检测的稳定性与准确性。
4. 中断触发机制，低功耗高效检测电压比较、电平判别全过程由硬件模块独立完成，可直接触发单片机中断，全程无需CPU参与采样与运算，彻底摆脱传统ADC检测的CPU资源占用问题。既极大释放了系统算力、降低运行功耗，又消除了软件运算延时，掉电检测响应速度大幅提升，可精准捕捉瞬时市电掉电信号，保障断电触发关机的及时性与可靠性。
三、实验适配性总结综上所述，AI8051U搭载的数模混合可编程比较器采用纯硬件检测架构，无需CPU运算干预，相较于传统ADC软件检测方案，响应速度更快、资源占用极低，可高效稳定完成UPS市电电压监测；同时依托原生USB HID功能实现免驱动、高兼容的Windows、Linux跨系统通信。芯片从硬件层面简化电路设计、解决了传统检测方案响应滞后、占用算力、稳定性差的痛点，是实现UPS市电停电检测+USB自动触发系统关机功能的最优轻量化解决方案。

方案今晚先设计出来，实验细节有待明天补充......

纯***

STC32G 屠龙刀 3 开发板搭配国产高精度 DHT22 温湿度传感器，串口输出 0.1℃/0.1% RH 小数级实测数据

我在 STC 论坛参考的原版例程为 STC32G 屠龙刀 3+DHT11，而我手上实际使用的是国产高精度 DHT22 温湿度传感器。

相较于同厂 DHT11，DHT22 在测量精度与检测准确度上有质的提升；同时它支持负温检测、分辨率可达 0.1 级，也因此增加了负数温度解析逻辑，程序处理逻辑更为复杂。

调试过程耗时数晚，期间还借助逻辑分析仪（LA）排查时序问题，历经多重难题，终于解决持续上报sensor error的故障。本次仅对论坛基础源码做小幅改动，当前方案仍需搭配外置串口工具（STC一箭双雕）调试，算是 STC 硬件开发一举两得的过渡方案。

后续计划：在现有驱动基础上改造，启用芯片原生 USB CDC 虚拟串口，直接通过 USB 实现温湿度打印显示；届时将借助 AICube 图形化工具重新生成整套硬件配置工程代码。

纯***

本次实验核心亮点：
依托 AICube 图形化工具完成全套硬件配置，自动生成标准化多文件工程；开启原生 USB CDC 虚拟串口，仅调用专属 USB 打印函数，即可在串口助手中实时输出温湿度数据。

本次迭代基于此前 DHT11 转 DHT22 的调试经验，搭配 STC AICube 可视化配置与 USB 打印接口，整体开发调试效率大幅提升。






工程采用多文件分层架构，和论坛常见的单超长 main.c 方案区分开，代码结构更清晰、易维护。



硬件链路精简优化：舍弃以往外置 USB-TTL 转换模块，单片机通过一根 USB 线直连 Mac OS 设备，省去额外转接硬件。



踩坑总结与心得

初期曾想直接使用 AICube 自动生成的毫秒、微秒延时函数驱动 DHT22 传感器，实际调试出现通讯失败、持续报传感器错误的问题。
中途绕了弯路，一度打算改用 STC-ISP 内置延时计算器重新校准时序；事后复盘发现，看似省事的捷径反而增加调试成本。
