AICube 生成的系统，SPI初始化中不能直接位操作？

wuzhe*** · 发表于 2026-6-20 18:52:34

请教AICube 设置问题：

我在原来的项目中，SPI的初始化是用AICube自动生成：

SPI_SwitchP3n();                   //选择SPI数据口: SS(P3.5), MOSI(P3.4), MISO(P3.3), SCLK(P3.2)
SPI_SwapMosiMiso();                //交换MISO和MOSI功能脚

SPI_MasterMode();                //设置SPI为主机模式
SPI_IgnoreSS();                   //忽略SS脚
SPI_DataMSB();                   //设置SPI数据顺序为MSB (高位在前)
SPI_SetMode3();                   //设置SPI工作模式3 (CPOL=1, CPHA=1)
SPI_SetClockDivider4();          //设置SPI时钟分频


// SPI_Enable();                      //使能SPI功能

DMA_SPI_AutoSS();                //使能SPI DMA自动控制SS
DMA_SPI_SetAutoSSP35();          //DMA自动控制SS (P3.5)
DMA_SPI_SetAmount(SPI_DMASIZE - 1); //设置SPI DMA发送/接收字节数
DMA_SPI_SetTxAddress(pu8SPIDMATxBuffer); //设置SPI DMA发送缓冲区地址
DMA_SPI_SetInterval(SPI_DMAITV); //设置SPI DMA发送/接收字节间隔时间（系统时钟）
DMA_SPI_ClearFIFO();             //清空SPI DMA FIFO缓冲区
DMA_SPI_ClearFlag();             //清除SPI DMA中断标志
DMA_SPI_EnableTx();                //使能发送数据
DMA_SPI_DisableRx();             //禁止接收数据
DMA_SPI_SetBusPriority(0);       //设置总线访问为最低优先级
DMA_SPI_SetIntPriority(0);       //设置中断为最低优先级
DMA_SPI_EnableInt();             //使能SPI DMA中断
DMA_SPI_Enable();                //使能SPI DMA功能
//  DMA_SPI_MasterTrigger();          //触发SPI主机DMA

//<<AICUBE_USER_SPI_INITIAL_BEGIN>>
// 在此添加用户初始化代码
HSSPI_CFG  = SS_HOLD | SS_SETUP; // 根据实际需求调整SS_HLD和SS_SETUP值
HSSPI_CFG2 = SPI_IOSW | HSSPIEN | FIFOEN | SS_DACT;

DMA_SPI_ITVH = 0; //SPI DMA 传输间隔时间寄存器
DMA_SPI_ITVL = 9; // 8--9加大间隔，牺牲一点速度换稳定性8
//DMA_SPI_CFG = DMA_SPIIE | SPI_ACT_TX;    // 去掉SPI_ACT_RX，只发不收
SPI_Enable();                      //使能SPI功能

fSPIDMABusy = 0; // 清除DMA传输忙标志
//<<AICUBE_USER_SPI_INITIAL_END>>

现在系统运行后有卡死现象，有大侠是用寄存器方法初始化，程序如下：

SPI_S1= 1; //00: P1.4 P1.5 P1.6 P1.7, 01: P2.4 P2.5 P2.6 P2.7, 10: P4.0 P4.1 P4.2 P4.3, 11: P3.5 P3.4 P3.3 P3.2
  SPI_S0= 1; //SPI显示屏接口选择 11: P3.5 P3.4 P3.3 P3.2

  SSIG = 1;  //1: 忽略SS脚，由MSTR位决定主机还是从机 0: SS脚用于决定主机还是从机。
  SPEN = 1;  //1: 允许SPI， 0：禁止SPI，所有SPI管脚均为普通IO
  DORD = 0;  //1：LSB先发， 0：MSB先发(高位在前)
  MSTR = 1;  //1：设为主机  0：设为从机
  CPOL = 1;  //1: 空闲时SCLK为高电平，0：空闲时SCLK为低电平
  CPHA = 1;  //1: 数据在SCLK前沿驱动,后沿采样. 0: 数据在SCLK前沿采样,后沿驱动.
  SPCTL = (SPCTL & ~3) | 3; //SPI 时钟频率选择,0:4T,1:8T,2:16T,3:2T
  HSCLKDIV = 1;//HSCLKDIV主时钟分频
  SPI_CLKDIV = 1;//SPI_CLKDIV主时钟分频

如果我直接替换，编译就报错：

compiling uart.c...
compiling spi.c...
Sources\spi.c(41): error C100: '=': left operand must be l-value
Sources\spi.c(42): error C100: '=': left operand must be l-value
Sources\spi.c(43): error C100: '=': left operand must be l-value
Sources\spi.c(44): error C100: '=': left operand must be l-value
Sources\spi.c(45): error C100: '=': left operand must be l-value
Sources\spi.c(46): error C100: '=': left operand must be l-value
compiling qspi.c...
Target not created.

换成直接操作寄存器：

SPCTL = 0xDF;       // SSIG=1, SPEN=1, DORD=0, MSTR=1, CPOL=1, CPHA=1, SPR1=1, SPR0=1
HSCLKDIV = 1;       // 主时钟分频
SPI_CLKDIV = 1;    // SPI时钟分频

      SPSTAT = 0xC0;  // 同时清除 SPIF 和 WCOL，干净利落

可以编译，但烧录后TFT直接黑屏，用原来AiCube生成的不会黑屏，是运行几次后卡死

有大侠知道为什么不能在AIcube 生成的系统中直接位操作，换成寄存器操作能过编译，但也是直接黑屏呢？

梁*** · 发表于 2026-6-20 22:15:51

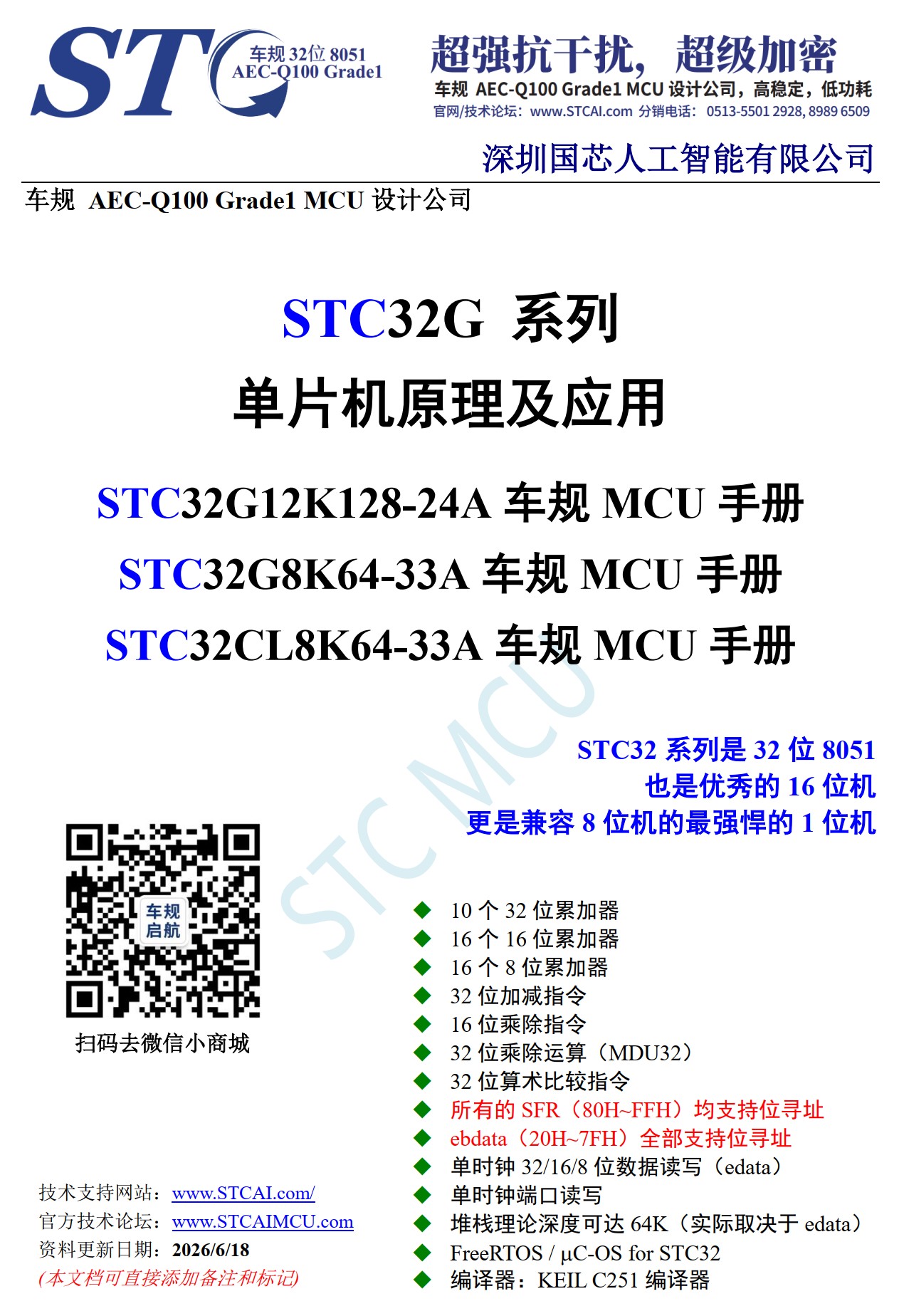

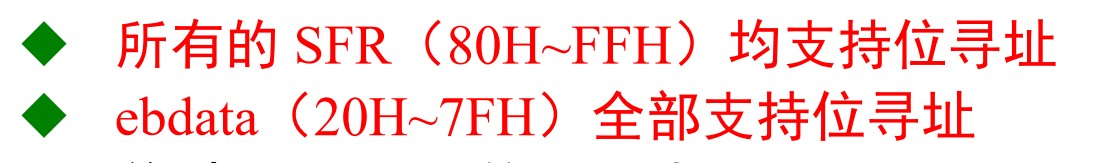

什么型号的？ 32位的可以位寻址。

狂热*** · 发表于 2026-6-20 23:05:30

梁*** 发表于 2026-6-20 22:15
什么型号的？ 32位的可以位寻址。

部分寄存器可位操作

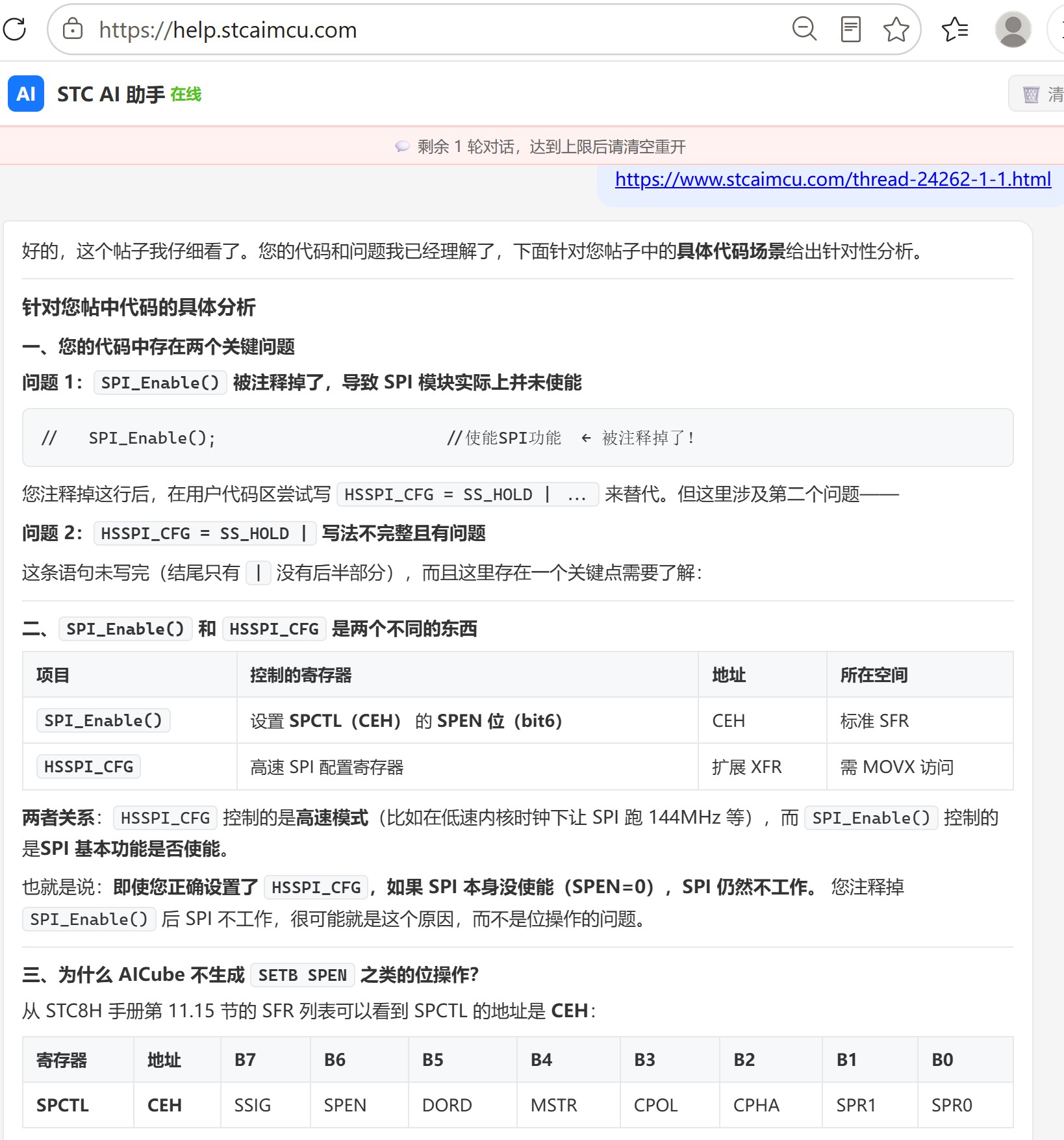

神*** · 发表于 2026-6-21 12:21:19

梁*** · 发表于 2026-6-21 15:07:03

狂热*** 发表于 2026-6-20 23:05
部分寄存器可位操作

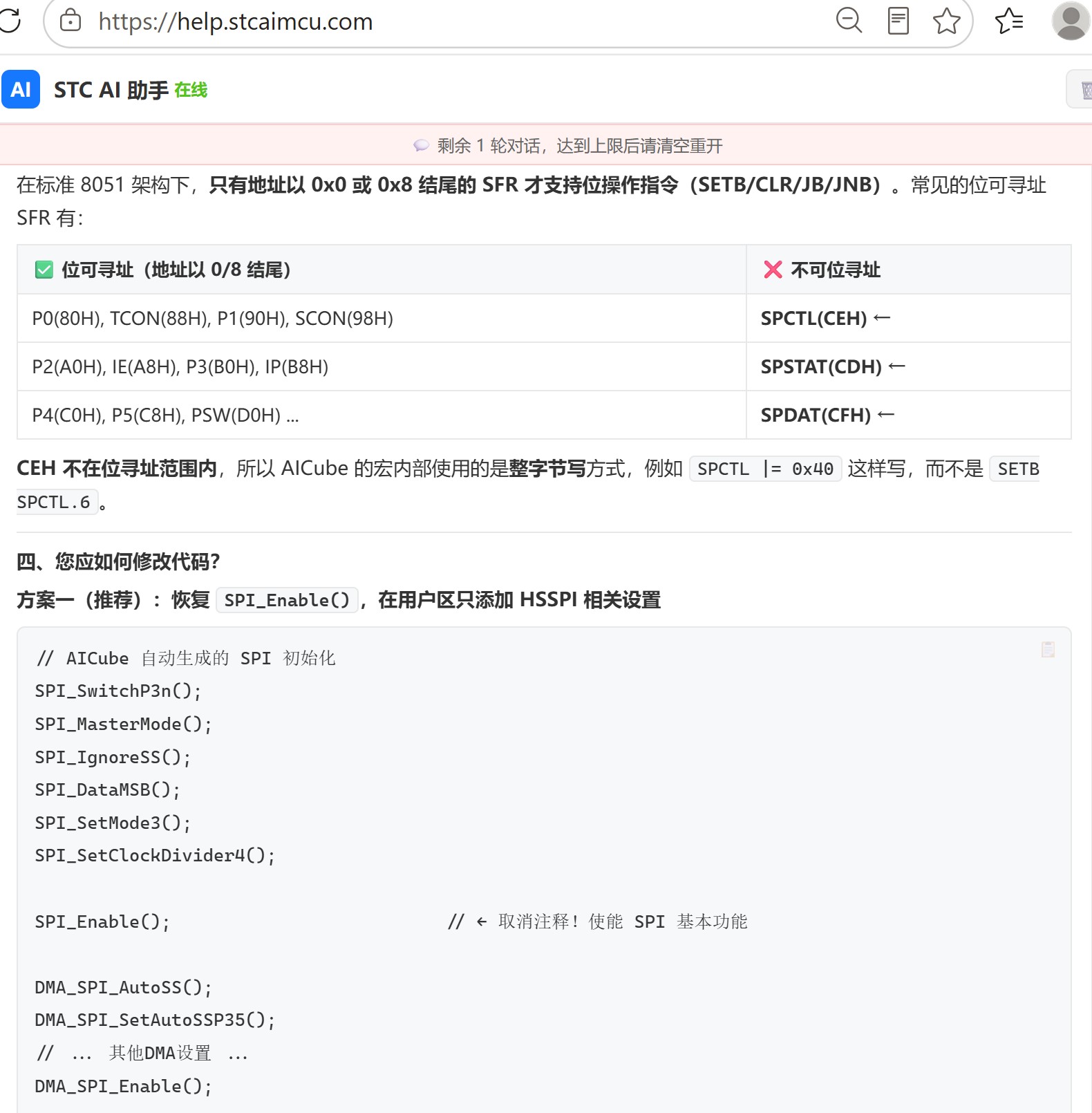

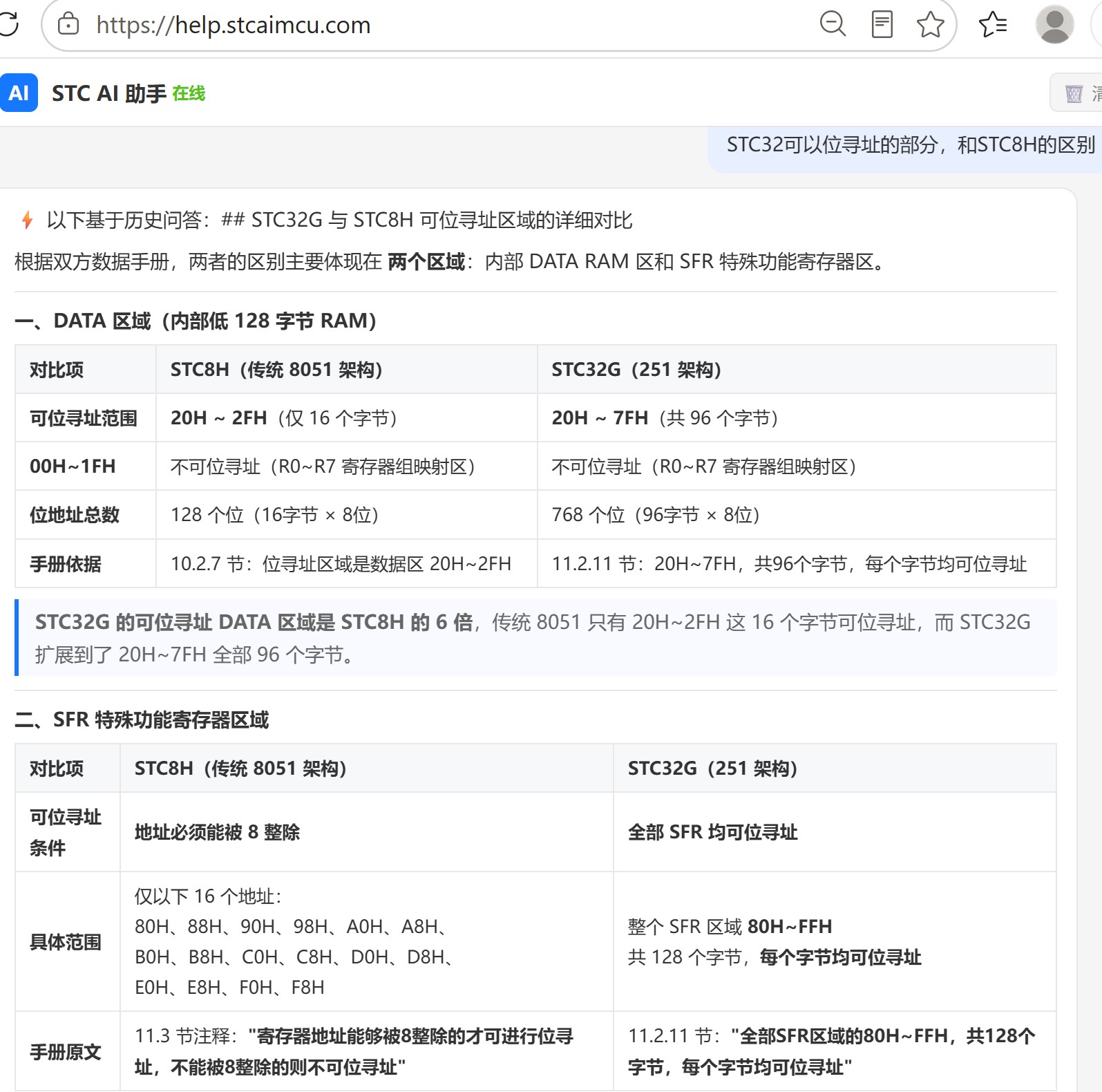

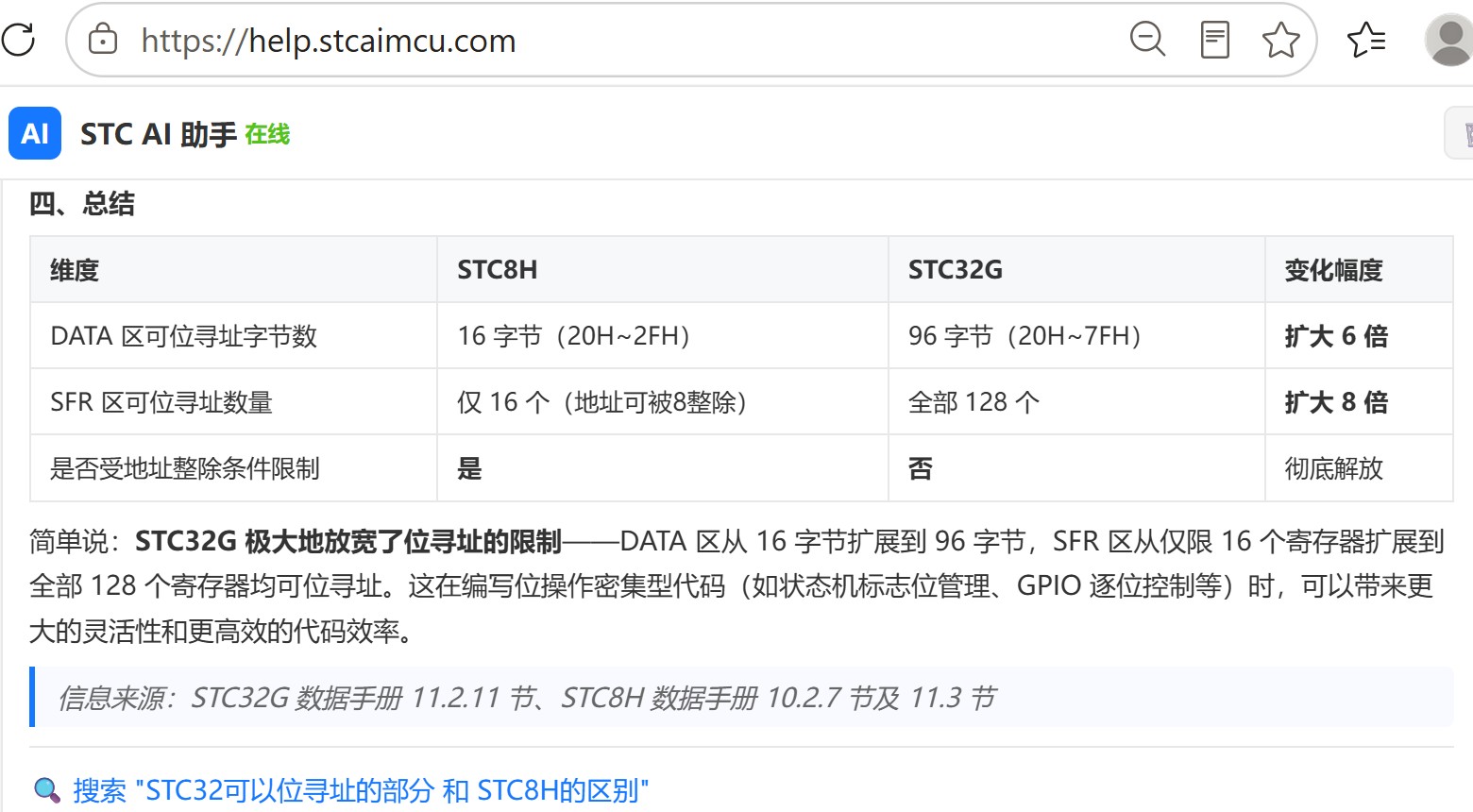

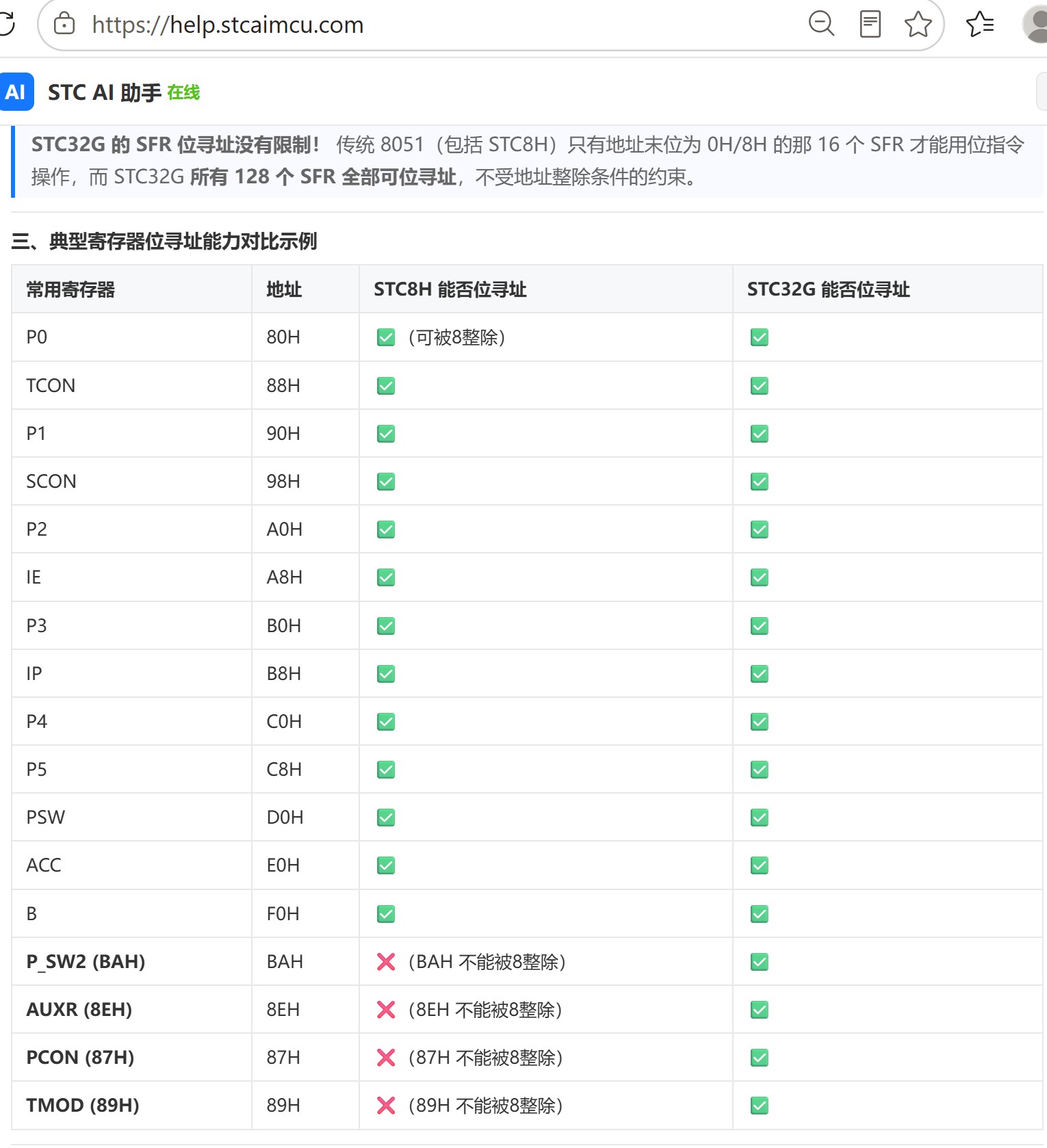

我是指寄存器地址非0或8结尾的，32位的可以位操作，8位的不能。

wuzhe*** · 发表于 2026-6-21 18:11:35

神*** 发表于 2026-6-21 12:21

感谢！感谢！我慢慢研究一下！

wuzhe*** · 发表于 2026-6-21 18:12:15

梁*** 发表于 2026-6-21 15:07
我是指寄存器地址非0或8结尾的，32位的可以位操作，8位的不能。

哦哦，我没有注意的这个差别！感谢感谢！

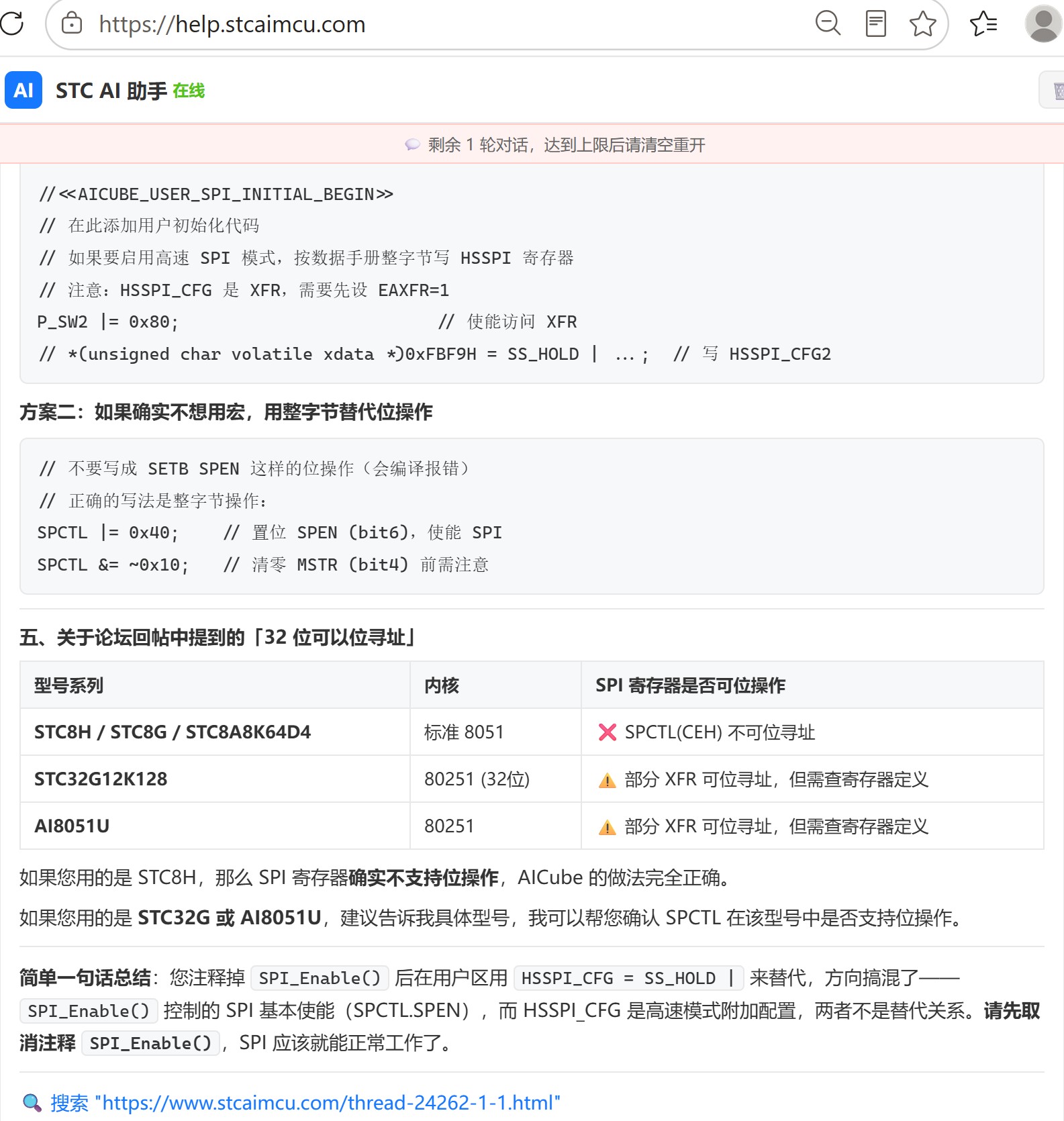

神*** · 发表于 2026-6-21 19:57:09

wuzhe*** · 发表于 2026-6-22 17:32:28

神*** 发表于 2026-6-21 19:57

对，感谢神农鼎大侠的指导！


   神农鼎大侠及STC的各位工程师，我现在使用了一段时间的AICube ,有点依赖了，这段时间在折腾TFT彩屏，主要是玩一下桥接：

用QSPI从W25q128 读出图片数据，P2P桥接后直接用SPI给TFT_ILIst7789 240*240

图片直接用冲哥的13张猫和老鼠的图片，然后把浦江一水老师的LCM桥接直接稍作修改，放到SPI桥接上

开始的架子是用AiCube搞的，现在是程序可以跑起来，但是不能精确控制，程序现在一离开主菜单，执行浏览图片后

再回到主菜单就跑飞啦！

  尝试在原来的基础上修改打磨，没什么进展，位操作编译也遇到报错.................

重新来，直接操作寄存器，就一切顺利，尝试把位操作换成操作寄存器，编译OK，但是系统直接黑屏...........

当然本身桥接对时序要求很高，精细控制的话，AICube 的使用上我只是照猫画虎，自然问题多多

我把整个系统都放上来，方便的时候看看怎样设置AiCube 才和顺畅运行的程序一一对应？

实验环境：ai8051U 试验箱+7789彩屏（8脚！240*240,不能买7脚的！不能买7脚的！不能买7脚的！会有屛闪+细小亮点问题无法解决）

2个文件中，“项目“是遇到问题的使用AiCube 的，是用串口来操作 Flash 另外一个是浦江一水老师直接操作寄存器的，用来作为标准，要

修改的是“项目“，主要目的是学习如何在AiCube中精密控制寄存器和进行位操作如何解决位操作编译时候的报错？这些问题目前在大学教

材中是没有答案的，本身这样的桥接技术也是这2年才铺开，所以吸引了我来折腾（TFT的屛也买了5块），也专门打了PCB，无论是LCM环境

（STC32G144K246）和SPI屛实验环境在2种具有桥接功能的芯片（Ai8051U有试验箱，STC32G144K246要自己搞PCB）都搞好了，可以慢慢

透彻的研究，因为AiCube 是解放生产力的好工具，可以大幅降低使用难度，值得好好研究通它的使用方法...........

在职到时候忙，现在有时间可以好好看看怎样设置才是最好的，普中的板子我也操作了一遍，感觉只是入门级别，还不够，但是目前也没有渠道

能找到更多的AiCube相关资料，感觉用这个实验，可以说明STC的2个32位芯片强大的功能和软件AiCube 的方便，本来这是高职院校实验师晋升

高级实验师的绝好论文项目，我自己因为已经退休意义不大，不过先把“项目”调顺畅，打磨好，一定有用到的时候............

wuzhe*** · 发表于 2026-6-22 17:52:56

我们自动生成的SPI初始化：

void SPI_Init(void)
{

        SPI_SwitchP3n();                    //选择SPI数据口: SS(P3.5), MOSI(P3.4), MISO(P3.3), SCLK(P3.2)
    SPI_SwapMosiMiso();                 //交换MISO和MOSI功能脚

    SPI_MasterMode();                   //设置SPI为主机模式
    SPI_IgnoreSS();                     //忽略SS脚
    SPI_DataMSB();                      //设置SPI数据顺序为MSB (高位在前)
    SPI_SetMode3();                     //设置SPI工作模式3 (CPOL=1, CPHA=1)
    SPI_SetClockDivider4();             //设置SPI时钟分频


 //   SPI_Enable();                       //使能SPI功能

    DMA_SPI_AutoSS();                   //使能SPI DMA自动控制SS
    DMA_SPI_SetAutoSSP35();             //DMA自动控制SS (P3.5)
    DMA_SPI_SetAmount(SPI_DMASIZE - 1); //设置SPI DMA发送/接收字节数
    DMA_SPI_SetTxAddress(pu8SPIDMATxBuffer); //设置SPI DMA发送缓冲区地址
    DMA_SPI_SetInterval(SPI_DMAITV);    //设置SPI DMA发送/接收字节间隔时间（系统时钟）
    DMA_SPI_ClearFIFO();                //清空SPI DMA FIFO缓冲区
    DMA_SPI_ClearFlag();                //清除SPI DMA中断标志
    DMA_SPI_EnableTx();                 //使能发送数据
    DMA_SPI_DisableRx();                //禁止接收数据
    DMA_SPI_SetBusPriority(0);          //设置总线访问为最低优先级
    DMA_SPI_SetIntPriority(0);          //设置中断为最低优先级
    DMA_SPI_EnableInt();                //使能SPI DMA中断
    DMA_SPI_Enable();                   //使能SPI DMA功能
//  DMA_SPI_MasterTrigger();            //触发SPI主机DMA

    //<<AICUBE_USER_SPI_INITIAL_BEGIN>>
    // 在此添加用户初始化代码
    HSSPI_CFG  = SS_HOLD | SS_SETUP;    // 根据实际需求调整SS_HLD和SS_SETUP值
    HSSPI_CFG2 = SPI_IOSW | HSSPIEN | FIFOEN | SS_DACT;


    DMA_SPI_ITVH = 0; //SPI DMA 传输间隔时间寄存器
    DMA_SPI_ITVL = 9; // 8--9加大间隔，牺牲一点速度换稳定性8
    //DMA_SPI_CFG = DMA_SPIIE | SPI_ACT_TX;       // 去掉SPI_ACT_RX，只发不收
        SPI_Enable();                       //使能SPI功能

        fSPIDMABusy = 0; // 清除DMA传输忙标志
    //<<AICUBE_USER_SPI_INITIAL_END>>

}
复制代码

和浦江一水老师的这段：

void  SPI_Init(void)
{
  SPI_S1= 1; //00: P1.4 P1.5 P1.6 P1.7, 01: P2.4 P2.5 P2.6 P2.7, 10: P4.0 P4.1 P4.2 P4.3, 11: P3.5 P3.4 P3.3 P3.2
  SPI_S0= 1; //SPI显示屏接口选择 11: P3.5 P3.4 P3.3 P3.2
  SSIG = 1;  //1: 忽略SS脚，由MSTR位决定主机还是从机    0: SS脚用于决定主机还是从机。
  SPEN = 1;  //1: 允许SPI， 0：禁止SPI，所有SPI管脚均为普通IO
  DORD = 0;  //1：LSB先发， 0：MSB先发(高位在前)
  MSTR = 1;  //1：设为主机  0：设为从机
  CPOL = 1;  //1: 空闲时SCLK为高电平，0：空闲时SCLK为低电平
  CPHA = 1;  //1: 数据在SCLK前沿驱动,后沿采样. 0: 数据在SCLK前沿采样,后沿驱动.
  SPCTL = (SPCTL & ~3) | 3; //SPI 时钟频率选择,0:4T,1:8T,2:16T,3:2T
  HSCLKDIV   = 1;//HSCLKDIV主时钟分频
  SPI_CLKDIV = 1;//SPI_CLKDIV主时钟分频
  //高速I/O时钟(HSIOCK)经 HSCLKDIV 分频->高速外设时钟(HSCLK)->经 SPI_CLKDIV分频->SPI实际工作时钟（SPI_CLK）
  //SPSTAT = 0xC1; //状态寄存器清0 SPIF和WCOL标志（写1）
  SPIF = 1;      //清SPIF标志(设置SPI传输完成标志)
  WCOL = 1;      //清WCOL标志(是 SPI 写冲突标志清零)
  HSSPI_CFG2 = 0x40; //(HSSPI_CFG2^6=1) 交换MOSI MISO, P3.3是MOSI
  P3M1 &= ~0x0C;   //P3.3(MOSI) P3.2(SCLK)设置成推挽输出
  P3M0 |=  0x0C;
  P3SR &= ~0x0C;   //P3.3(MOSI) P3.2(SCLK)设置成高速模式
  P3PU |=  0x30;   //SPI接口使能上拉电阻
  P1PU |=  0x02;   //P11接口使能上拉电阻
  P4PU |=  0x80;   //P47接口使能上拉电阻
  HSSPI_CFG = 0;   //禁止高速(QSPI_DMA不需要高速)
  //P_SW1 = (P_SW1 & ~0x0C) | ((SPI_IO<<2) & 0x0C);  //切换IO
  DMA_SPI_ITVH = 0;  //间隔为0,DMA_SPI_ITVH 和 DMA_SPI_ITVL 是 AI8051U 中专门
  DMA_SPI_ITVL = 0;  //用于控制 SPI DMA 数据包之间间隔时间的寄存器
}
复制代码

基本对应，但是在AICube中不能直接位操作，编译报错，改成对寄存器操作（其实是一样的）

SPCTL = 0xDF;       // SSIG=1, SPEN=1, DORD=0, MSTR=1, CPOL=1, CPHA=1, SPR1=1, SPR0=1
      HSCLKDIV = 1;       // 主时钟分频
      SPI_CLKDIV = 1;    // SPI时钟分频

      SPSTAT = 0xC0;  // 同时清除 SPIF 和 WCOL，干净利落

可以通过编译，但烧录后TFT直接黑屏，不知道哪里有冲突，而用原来AiCube生成的不会黑屏，是运行几次后卡死

其实这2句是没必要的：

HSSPI_CFG  = SS_HOLD | SS_SETUP; // 根据实际需求调整SS_HLD和SS_SETUP值
HSSPI_CFG2 = SPI_IOSW | HSSPIEN | FIFOEN | SS_DACT;

因为我们没有用到高速SPI ，但是我删除后也是黑屏，我把实验现象也放上来：
