STC32G有刷光栅编码器电机PID闭环控制

ls***

那个 哥  我在您的基础上去添加另一个电机  为啥都不转了呢

wsk***

ls*** 发表于 2024-7-19 09:02
那个 哥  我在您的基础上去添加另一个电机  为啥都不转了呢

void Parameter_adjustment(void)
{
        if(MT_STARTL)                                                                //启动状态
        {
                PWM_DUTY_0 = PID_Choice(1,TargetL,speedL,PWM_DUTY_0,PID_P,1,1);//调用PID计算公式  第一次加五
                MotorL_PWM_Config(MT_STARTL,MT_DIR);
        }

        if(MT_STARTR)                                                                //启动状态
        {
                PWM_DUTY_1 = PID_Choice(1,TargetR,speedR,PWM_DUTY_1,PID_P,1,1);//调用PID计算公式  第一次加五
                MotorR_PWM_Config(MT_STARTR,MT_DIR);
        }
}

PWM_DUTY_1  把这个值放OLED屏上观察数值，用示波器观察PWM5和6有没有输出波型，这个程序要用编码器电机，接普通电机是不能正常工作的，PWMA已接了一路编码器，另一路我没看到有程序。

ls***

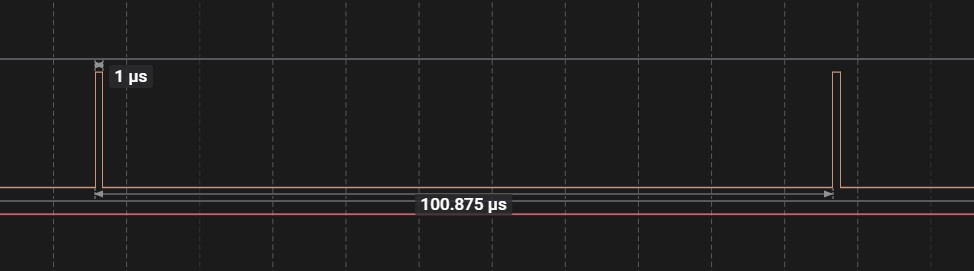

现在我把值直接给了寄存器PWMB_CCR7H    PWMB_CCR7L   PWMB_CCR5H  PWMB_CCR5L   pwm波形 能正常输出是想要的值     但是 赋给变量  PWM_DUTY_0的值存到寄存器里会变化   占空比一直是百分之一

ls***

PID_Choice 调节后把值给PWM_DUTY_0   PWM_DUTY_0在存到寄存器  会出错

wsk***

你转动电机时侯检查Lspeed_number和Rspeed_number这两个值有没有娈化？我没记错的话STC一路PWM只能支持一路编码器，两路PWM同时接PWMA应该是不行的，这个手册里没有说，我之前做调试时好像碰到过这个问题,或者你可以直接咨询一下STC，PWMA能不能同时支持两路编码器

ls***

这个speed_number代表什么   是脉冲个数吗   如果是脉冲个数 除以 二之后 speed那就是脉冲数啊

ls***

还有就是speed那里 的除2  是因为上升沿和下降沿都检测吗

wsk***

ls*** 发表于 2024-7-26 15:36
还有就是speed那里 的除2  是因为上升沿和下降沿都检测吗

void ENCODER_Config()
{
        PWMA_ENO = 0x00;                                          // 配置成 TRGI 的 pin 需关掉 ENO 对应 bit 并配成 input
        PWMA_PS |= 0x08;                                                // 切换PWM管脚 P1.0 P6.2

        PWMA_CCER1 = 0x00;                                        // 清零CCER，关闭通道
        PWMA_CCER2 = 0x00;
        PWMA_CCMR1 = 0x21;                                         // 通道模式配置为输入，接编码器 , 滤波器 4 时钟
        PWMA_CCMR2 = 0x21;                                         // 通道模式配置为输入，接编码器 , 滤波器 4 时钟

        PWMA_CCER1 = 0x55;                                         // 配置通道使能和极性
        PWMA_CCER2 = 0x55;                                         // 配置通道使能和极性

//        PWMA_SMCR = 0x01;                                         // 编码器模式 1
//        PWMA_SMCR = 0x02;                                         // 编码器模式 2
        PWMA_SMCR = 0x03;                                         // 编码器模式 3

        PWMA_IER = 0x0A;                                                 // 使能中断
        PWMA_CR1 |= 0x01;                                         // 使能PWM计数器
}

看手册，里面有说明
