STC32G144K246的IIS做从机的时候，数据不定时出现不对齐问题

suqe***

使用STC32G144K246的IIS做从机接收数据的时候，随机出现数据不对齐问题，表现为上电有时候正常，有时候不正常，都是断电重启后，上电正常后续就都正常，上电不正常，后续就都不正常。        void DMA_I2SR_ISR(void) interrupt DMA_I2SR_VECTOR
{
if (DMA_I2SR_STA & 0x01)    // 传输完成中断
{
     DMA_I2SR_STA &= 0xfe;   // 清中断标志
     if (I2SSR & 0x40)  // FRE 位
     {            // 帧错误，溢出错误,记录或触发一个 GPIO 翻转
         P44 = ~P44;  //
         I2SSR = 0;
     }
     ready_buffer_index = current_fill_index; // 当前缓冲区填充完成，标记为就绪
     current_fill_index ^= 1;                 // 切换到另一个缓冲区继续填充
     I2SR_DMA_Start((u8*)audio_buffer[current_fill_index], I2S_DMA_BUFFER_SIZE);// 重新启动 DMA 传输，填充另一个缓冲区
}
}DMA一直提示帧错误

神***

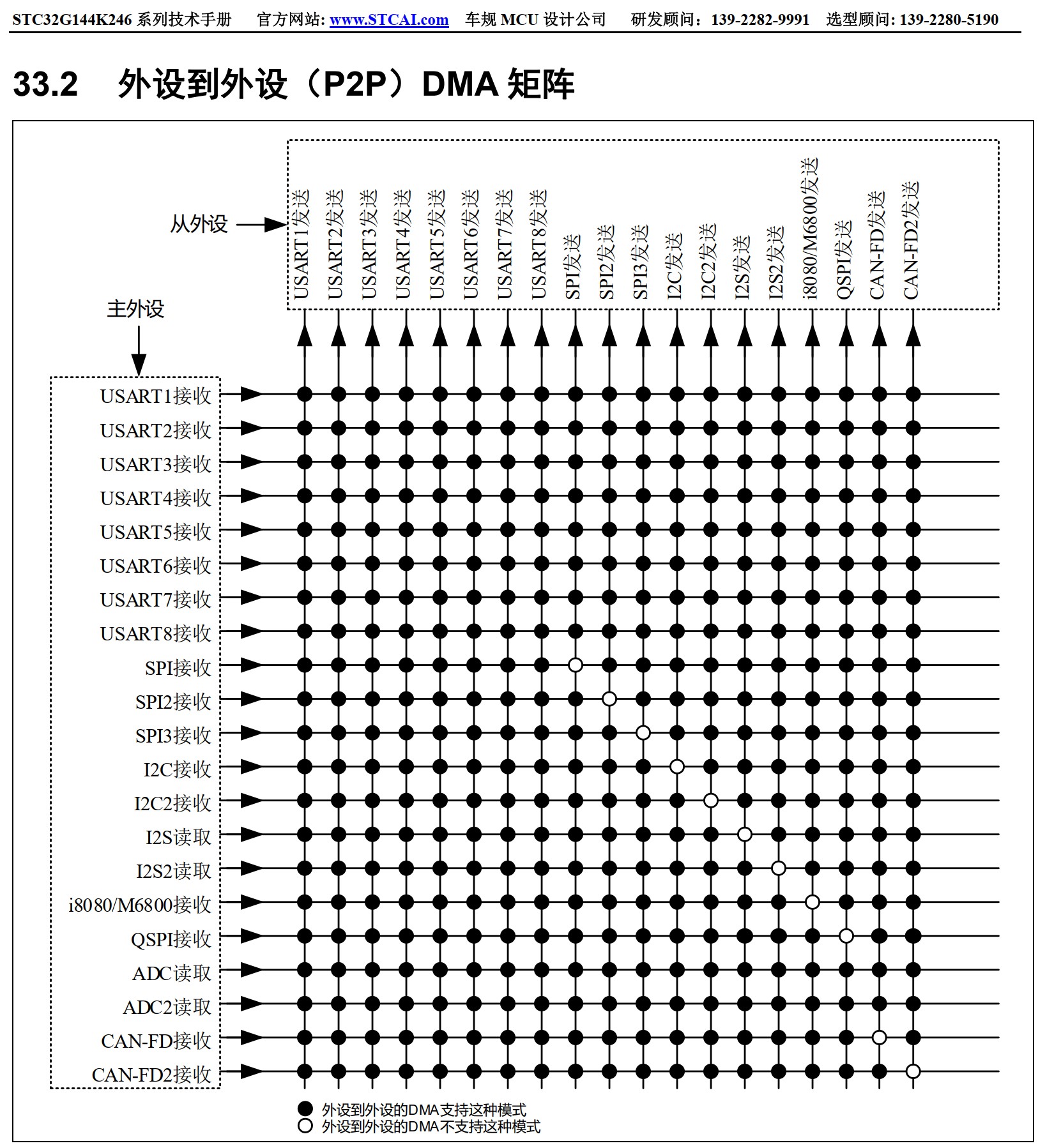

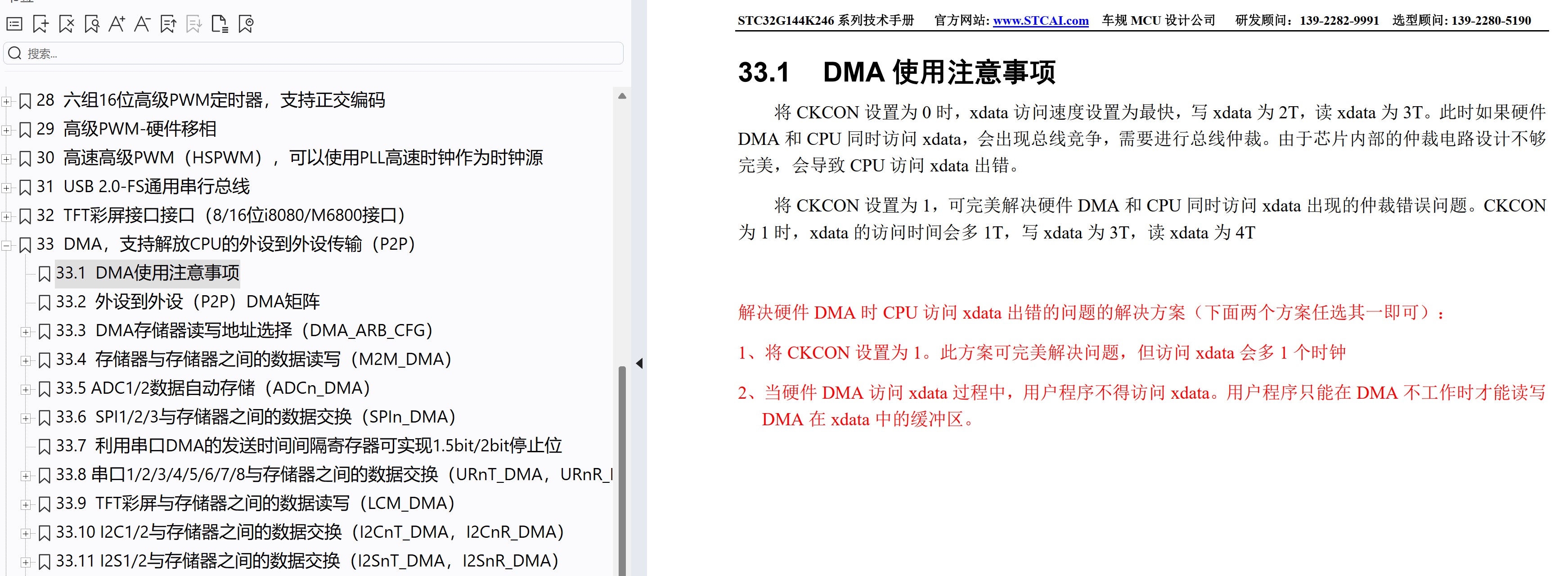

https://www.stcaimcu.com/data/do ... t/STC32G144K246.pdf

狂热***

有没有可能电源问题

suqe***

狂热*** 发表于 2026-6-1 10:21
有没有可能电源问题

也不太确定是啥问题。我现在一直认为是第一个字节没对齐，后面DMA怎么样都对齐不了了，尝试过在初始化的时候同步一下，但是解决不了。

// 6. ★ 等待 LRCK 下降沿（飞利浦 I2S 左声道开始标志）
    //    先确保 LRCK 为高电平（空闲状态），再等待下降沿
    P22 = 1;                      //
    while (!P22);                 // 等待高电平（避免已处于低电平）
    while (P22);                  // 等待下降沿（高→低）

    // 7. 使能 I2S 模块
    I2SCFGH |= I2S_ENABLE;

    // 8. 启动 DMA 传输（从缓冲区 0 开始）
    I2SR_DMA_Start((u8*)audio_buffer[0], I2S_DMA_BUFFER_SIZE);

狂热***

suqe*** 发表于 2026-6-1 10:27
也不太确定是啥问题。我现在一直认为是第一个字节没对齐，后面DMA怎么样都对齐不了了，尝试过在初始化的时 ...

供电初期可能有波动
延时启动外设看看
排查可能的问题

suqe***

狂热*** 发表于 2026-6-1 10:31
供电初期可能有波动
延时启动外设看看
排查可能的问题

意思是开机启动前延时一下？我目前是有延时50MS等待电源稳定的，可以试试加大一点看看。之前AI8051也遇到过这个问题，最后解决是改成主机模式，但是现在只能用从机模式。

梁***

不正常时声音怎么表现？ 做好输出一个1Khz的正弦波来评估。我没有遇到过异常的。

电源纹波不要太大，最好小于100mV。
I2S接口的连接线要尽量短，要尽量等长。

suqe***

梁*** 发表于 2026-6-1 14:43
不正常时声音怎么表现？ 做好输出一个1Khz的正弦波来评估。我没有遇到过异常的。

电源纹波不要太大，最好 ...

正常时啥都没问题，不正常也是有时候还能听到一点声音，有时候声音都听不出来！电源纹波肯定是有点大了，因为设备是只用一个USB口供电，电流达到600~700MA等会我找个其他的东西，看看能不能输入一个正弦测试一下

suqe***

梁*** 发表于 2026-6-1 14:43
不正常时声音怎么表现？ 做好输出一个1Khz的正弦波来评估。我没有遇到过异常的。

电源纹波不要太大，最好 ...

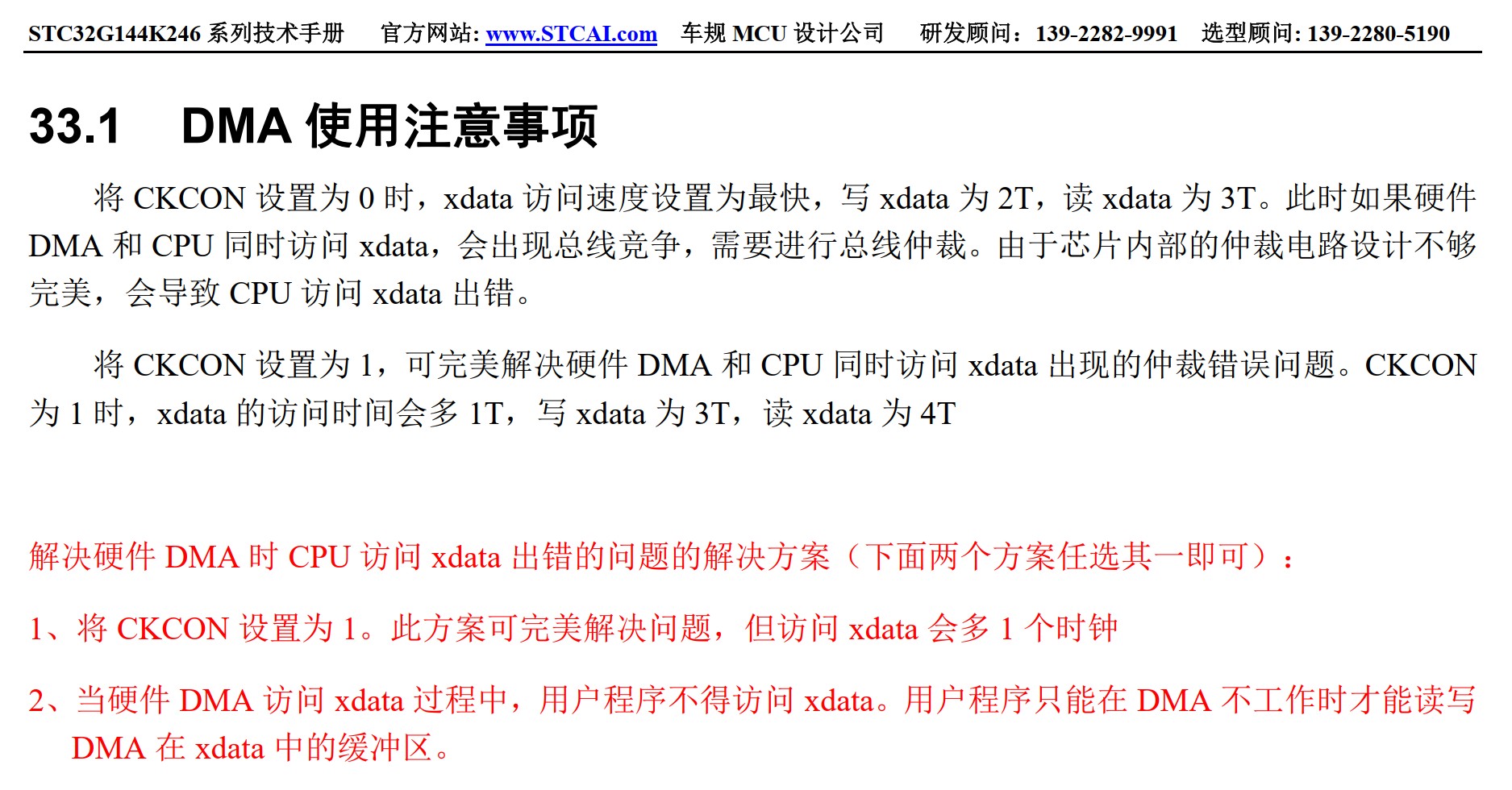

梁工您好，我刚才又测试了一下，AI8051U和STC32G144K246是一样的情况，就是做为从机接收的时候，声音时好时坏。我已经在系统启动后延迟1S后才初始化IIS外设，IIS输出一个1K正弦波测试了，正弦波每次重新上电都不一样，主机模式就不会这样，也不懂是不是哪里没有设置好，从机全部设置为高阻输入了

梁***

suqe*** 发表于 2026-6-1 15:21
梁工您好，我刚才又测试了一下，AI8051U和STC32G144K246是一样的情况，就是做为从机接收的时候，声音时好 ...

我用过这么多I2S的方案，从没遇到过出问题的。
I2S是一个同步数字接口，输出声音时，工作于主机方式，会稳定的输出数据流，输入声音时，工作于从机方式，会稳定的输入数据流，不会出现时好时坏的。
你看一下数据标准是不是没设置对？常用标准有：
0: I2S飞利浦标准,
1: MSB左对齐标准，
你试下这两种标准。
直接查表输出一个1KHz正弦波测试，以此为评估标准。

I2S1、I2S2双通道同时录放音可以参考我下面的帖子：

录音 / 放音，I2S 接口的应用, 全自动：STC32G144K246-实验箱, 复读机-A率-存储在SRAM
https://www.stcaimcu.com/thread-20751-1-1.html

suqe***

梁*** 发表于 2026-6-1 16:09
我用过这么多I2S的方案，从没遇到过出问题的。
I2S是一个同步数字接口，输出声音时，工作于主机方式，会稳 ...

我看过您写的这个的代码了，我现在示波器实测就是主机的时候BCK会优先一点一点比LRCK跳变，作为从机的时候外部设备输出的时钟LRCK和BCK同时跳变的，不知道是不是这个时序问题导致，主要是从机的时候才有这个问题。AI8051U没有I2SINSEL 这个寄存器先，我使用的AI8051/stc32+6686,6686内部就能输出一个标准的正弦波，配置也改过了，CKCON也配置成1了，文档提到可能会出现DMA竞争。现在用别的设备改不了IIS的工作模式，不然我就直接改成主机模式就不会那么烦恼了
