ZHENGZH*** · 发表于 2023-11-10 15:53:21

我是用这个板子直接焊接到相应位置了？

ZHENGZH*** · 发表于 2023-11-10 15:55:04

我是用这个板子焊接到相应位置，还有应该注意的地方吗？

神*** · 发表于 2023-11-11 17:45:42

你对照下原理图


ZHENGZH*** · 发表于 2023-11-12 16:31:11

还是在板上补充电路吧，补充完再试试，谢谢！

ZHENGZH*** · 发表于 2023-11-14 11:20:46

电路补充完整了，还是只有发送，没有接收，是不是我的硬件连接有问题，还是哪里操作不当？

ZHENGZH*** · 发表于 2023-11-14 11:24:57

连接图片

ZHENGZH*** · 发表于 2023-11-14 11:29:04


ZHENGZH*** · 发表于 2023-11-14 14:56:54

可以了，把原板上的R79、R80去掉

ZHENGZH*** · 发表于 2023-11-14 15:06:00

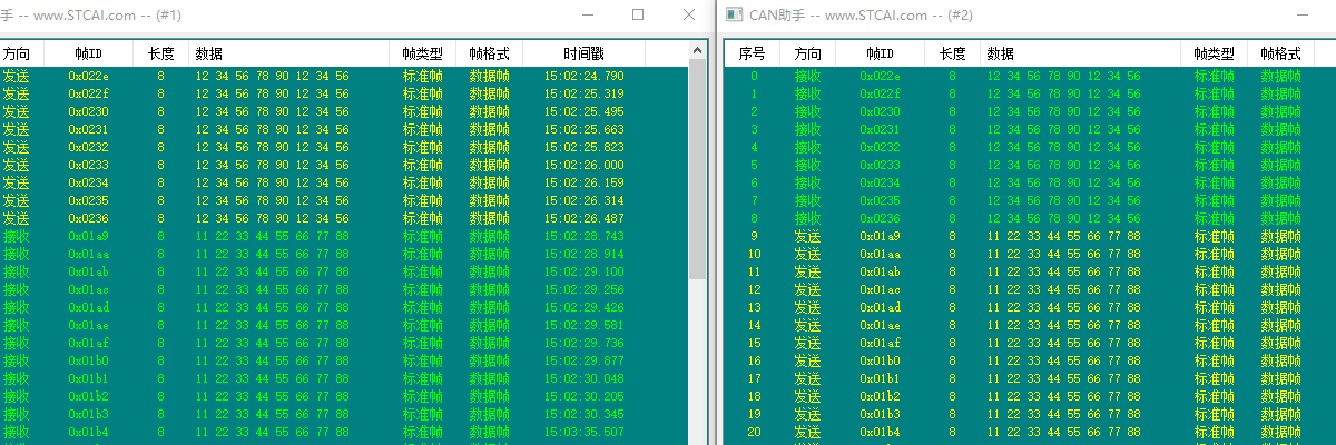

结果

神*** · 发表于 2023-11-17 09:25:24

焊了 R79/R80就是要做串口通信实验，那就会影响 CAN，应为是共享的I/O
不焊 R79/R80就可以做 CAN的实验
