AI8051U从8位改32位进度

xiaob***

各种书写规范搞定

EEPROM也正常了
现在就是ADC部分不行，原来的操作改成直接位寻址方式启动了，中断也有了。
但是数据不对，看资料里面的取数据方式都一样，就是不行。

神***

xiaob***

神*** 发表于 2026-5-5 20:12

你的意思是我的布线有问题？

xiaob***

神*** 发表于 2026-5-5 20:12

但是我用12C5A60就没问题啊
之前调通了8位模式，感觉还行，不用晶振，速度也快一些，也没注意到AD还要这样的问题。
昨天搞32位时，数字乱的很，于是测量发现8位的就存在这种问题
老芯片5A60就没有，一样的板子，我就是把弄好的板子上的5A60拆了，换成了AI8051，晶振也拆了。其他都一样的

神***

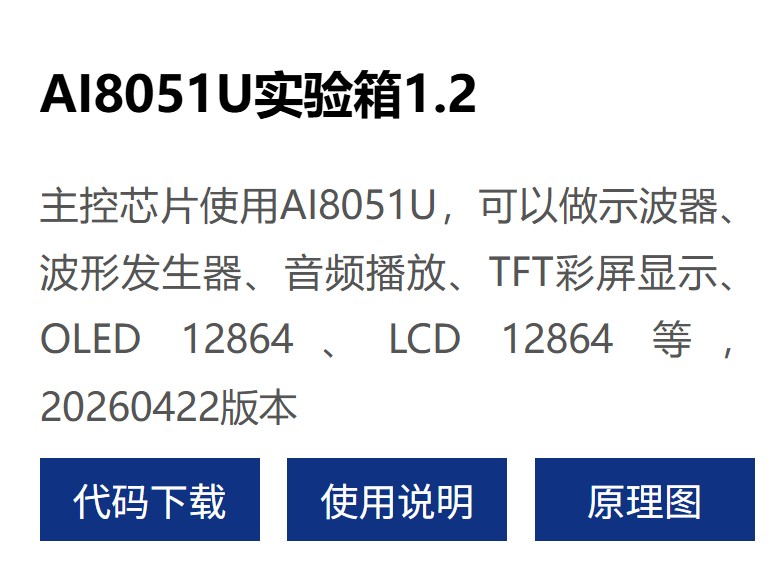

深圳国芯人工智能有限公司-实验箱

ADC 参考程序在这

xiaob***

神*** 发表于 2026-5-6 09:33
深圳国芯人工智能有限公司-实验箱

ADC 参考程序在这

您有硬件吗？能不能测试一下有没有这种跳变的现象？
在下载代码过程中测试是没有这种跳变的，是和代码有关系？

乘风***

烧录附件例子到芯片试试，AI8051U-32bit模式跟STC32G用法兼容。

xiaob***

乘风*** 发表于 2026-5-6 10:25
烧录附件例子到芯片试试，AI8051U-32bit模式跟STC32G用法兼容。

文件下载进去，打开串口，收到数据，里面的ADC5的数据是对的，这让我有点吃惊，我是用中断的，获取数据也是一样的代码，但是数据就比较乱。在8位模式就可以
这个等下再研究，现在的问题是用你的代码，那个电压跳变的问题依然存在。
手上有硬件的前辈可以测试一下吗？
我修改了一下让他只输出ADC5
看以下数据

[19:07:39.131]接收←ADC05=1308
[19:07:39.319]接收←ADC05=1316
[19:07:39.536]接收←ADC05=1324
[19:07:39.739]接收←ADC05=1329
[19:07:39.927]接收←ADC05=1347
[19:07:40.143]接收←ADC05=1366
[19:07:40.346]接收←ADC05=1384
[19:07:40.545]接收←ADC05=1401

[19:07:40.748]接收←ADC05=1959
[19:07:40.950]接收←ADC05=1979
[19:07:41.152]接收←ADC05=1994
[19:07:41.354]接收←ADC05=2009
[19:07:41.556]接收←ADC05=2008
[19:07:41.755]接收←ADC05=2007
[19:07:41.958]接收←ADC05=2008
[19:07:42.159]接收←ADC05=2008

[19:07:42.359]接收←ADC05=2008
从1401直接跳到1959
拍了指针表的视频，不知道怎么弄上来

xiaob***

乘风*** 发表于 2026-5-6 10:25
烧录附件例子到芯片试试，AI8051U-32bit模式跟STC32G用法兼容。

另外有个情况，我用指针表测量了ADC的引脚电压，5A60和15F2K32都是0V，测量电流也是0
但是这颗AI8051U就不是，电压是5V，测量电流有15uA多点。
这是否代表这颗芯片是坏了？或者这个是买到假货了？

xiaob***

神*** 发表于 2026-5-6 09:33
深圳国芯人工智能有限公司-实验箱

ADC 参考程序在这

刚刚我去测试了，标准IO的输入点比如接开关的脚对地电流就是15uA，这意味着ADC的脚的高阻态设置是无效的，不只我的代码是无效的，下载的你的实列代码也一样是无效的。
难道是我这颗芯片真的坏掉了？
