使用STC8H8K64U进行5位8段数码管驱动电路可靠性分析

wx_Z***

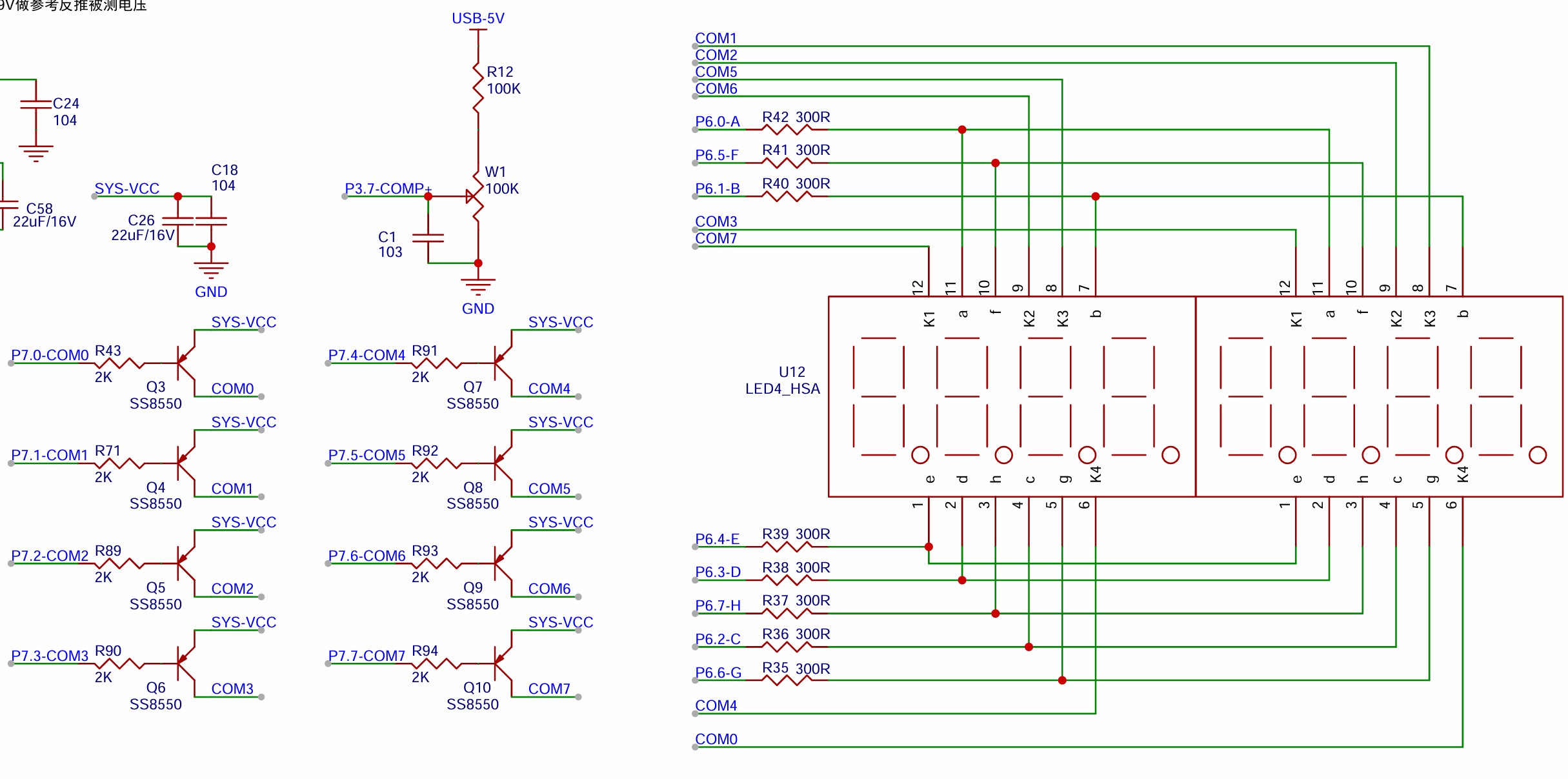

您好，有一个显示控制需求，需要用到一个5位，0.56英寸共阳数码管，没有使用专用驱动芯片控制数码管，直接用P1口的5位作为数码管位选控制，配合一个PNP三极管放大驱动电流，用P0口直接连接数码管8段位，通过动态扫描P1口，并配P0拉低，实现数码管点亮，P0和数管段位之间串接了510R限流电阻，具体电路如下图，请看下，这样使用，电路是否可靠，谢谢

神***

可以

神***

现在建议将上图改成共阴

wx_Z***

神*** 发表于 2026-5-3 17:58
可以

您好，还有个问题想请教，我用电流表测量每位数码管的8段全点亮时的，平均电流在6mA左右，位选控制的PNP三极管是不是可以不用，直接用P1口推挽输出高电平驱动位显示

wul***

建议改共阴数码管，P0设置推挽模式，P1.0~1.4准双向模式直接驱动数码管位选，不用加晶体管放大。

wx_Z***

wul*** 发表于 2026-5-3 20:14
建议改共阴数码管，P0设置推挽模式，P1.0~1.4准双向模式直接驱动数码管位选，不用加晶体管放大。 ...

如果CPU使用ADC或者USB功能，采用共阴数码管，位选的控制位，就不建议直接拉低控制，需要外加三极管，是这样吗？

wul***

wx_Z*** 发表于 2026-5-3 20:31
如果CPU使用ADC或者USB功能，采用共阴数码管，位选的控制位，就不建议直接拉低控制，需要外加三极管，是 ...

直接驱动共阴数码管会导致单片机内地电流较大，对高精度ADC采样有可能有稍许影响，这可以通过合理辅地铜部分解决。一般ADC运用不必为此自寻烦恼。如果对高精度ADC采样确有需求，可以采用数码管专用驱动IC，例如TM1620，8段6位。

狂热***

位选驱动可能要求低
对模拟电路精度无特殊要求
可能无需关心或者忽略灌电流影响
