单片机在实验室测试没问题，到现场装入配电柜后不定时自己复位

神***

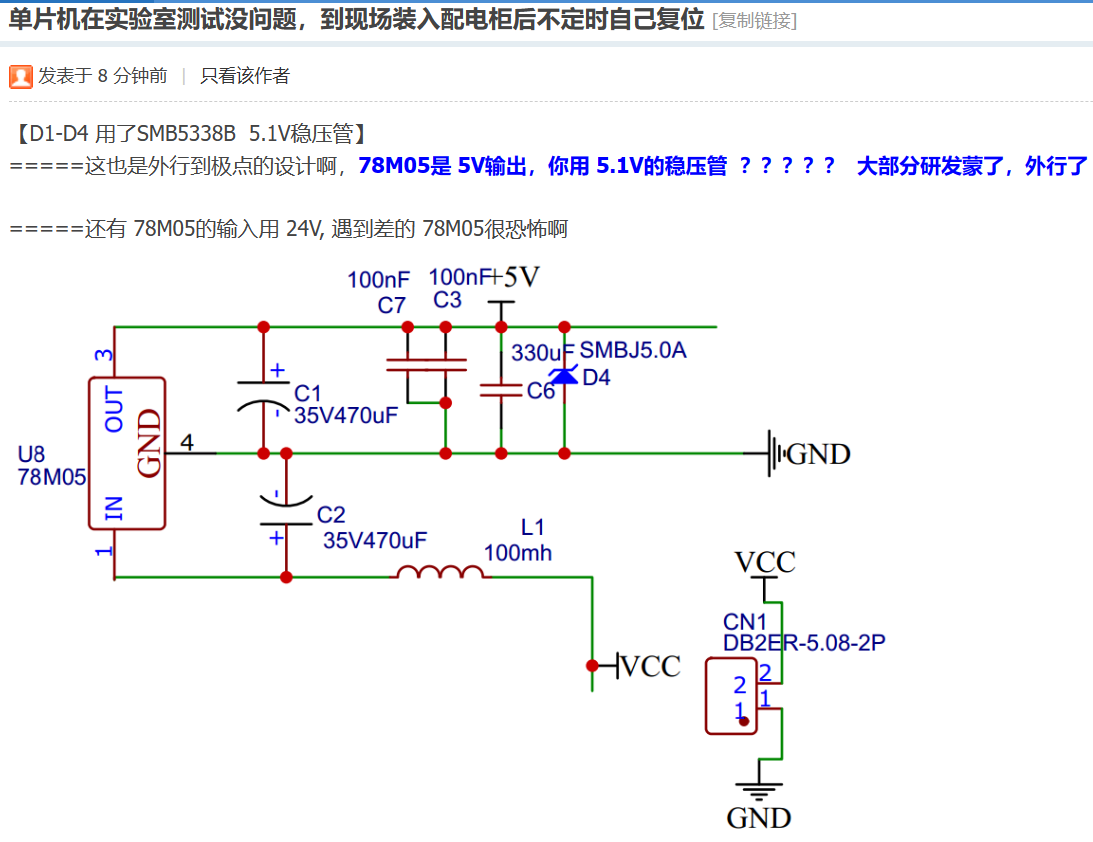

【D1-D4 用了SMB5338B  5.1V稳压管】
=====这也是外行到极点的设计啊，78M05是 5V输出，你用 5.1V的稳压管  ？？？？？  大部分研发蒙了，外行了

=====还有 78M05的输入用 24V, 遇到差的 78M05很恐怖啊

神***

琪***

琪*** 发表于 2023-5-23 13:07
r56 22k   R57 2.5k   D10反了 已经知道了。。。画图时估计睡着了

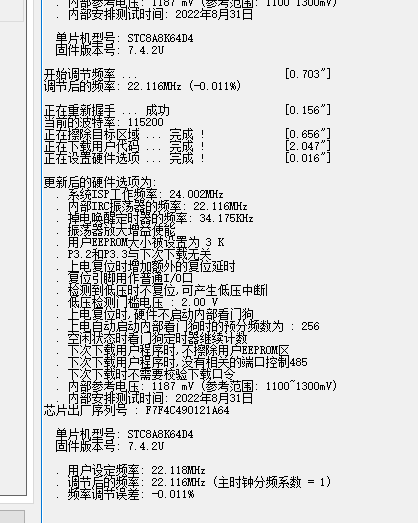

单片机下载参数。以前用的STC8A8K64S4A12 也没出现这么多问题 。哪个型号上次买芯片时贵了一点  引脚兼容就选的这个型号

神***

不是睡着了，是全图错到极致，让人忍无可忍, 稳压管都用错了规格
建议先学习冲哥视频 24小时，再考虑有无能力做硬件设计

琪***

神*** 发表于 2023-5-23 13:10
【D1-D4 用了SMB5338B  5.1V稳压管】
=====这也是外行到极点的设计啊，78M05是 5V输出，你用 5.1V的稳压 ...

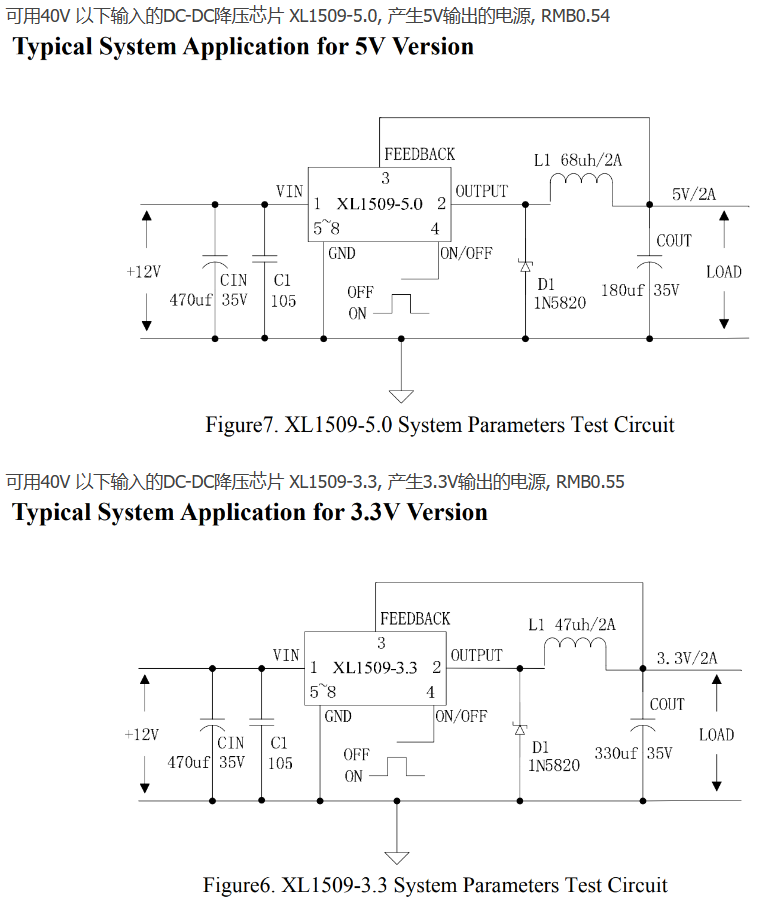

简单5v供电电路   都是78m05前加一个3w100欧的电阻。lm2576s 用的多一点。后续电路一样的 只是改了电源芯片。   XL1509  我看一下也很不错。研究一下。大神理解还是电源问题？

神***

一堆错误就不讲了，只讲你电源设计错误：
A, 稚嫩的 78M05 你给 24V, 是太信任他了
B, 5V的输出你用 5.1V 的稳压管，是你真不懂了，他 4.7V就启动咋办，你 78M05立即就不稳定了
    稚嫩的78M05干不过 5.1V/5W 的稳压管的/你人为的给系统增加了不稳定因素，
    有正确的图，你就是不学啊, 改成我们推荐的 5.6V/5W


大部分硬件工程师，看不懂这个图，也不相信专家的话

琪***

神*** 发表于 2023-5-23 13:28
一堆错误就不讲了，只讲你电源设计错误：
A, 稚嫩的 78M05 你给 24V, 是太信任他了
B, 5V的输出你用 5.1V  ...

谢谢大神，我这边重新搞一下吧 按照大神的电源电路来。

神***

78M05输入电压太高时，一堆质量问题；
5V, 只能5.6V的稳压管/最低可能5.3V启动，5.1V的稳压管/最低可能4.7V启动搞死稚嫩的78M05;
无必要，电感全部取消

琪***

神*** 发表于 2023-5-23 13:47
78M05输入电压太高时，一堆质量问题；
5V, 只能5.6V的稳压管/最低可能5.3V启动，5.1V的稳压管/最低可能4.7V ...

感谢大神的指教，下个版本进行电源芯片的更换，我是维修现在搞一点小设计，下午进行了部分的元器件更换，电源问题基本解决（目前有限的空间下应急方式基本解决），程序进行了修改，原来串口1读取外部数据，串口2输出数据。改成了串口2读取数据，串口1输出数据。因外部数据包含0X7F、0X80等敏感数据，感觉跟敏感数据有关系。数据格式 0X7F ID XX  0X20-0X8F  一包有这个格式重复20次（每包100个数据   外部控制20个模块），我今天去看了下， 昨天设备上预留了一个模块， 程序已经做了更改 ， 今天去看了一下一次也没有重启过，   希望官方大神解释一下是不是串口1接收数据的问题。

神***

具体软件要问具体干活的梁工，
指点江山激扬文字是我强项/俗称灌水
