单片机在实验室测试没问题，到现场装入配电柜后不定时自己复位

琪*** · 发表于 2023-5-23 11:07:51

单片机在实验室测试没问题，到现场装入配电柜后不定时自己复位，看门狗已经去掉了，晶振用的外部晶振，配电柜内部有两台伺服驱动器几个接触器。
电路图：在附件加不进来望大神给出建议。

神*** · 发表于 2023-5-23 12:09:03

具体型号，原理图的PDF发上来，才好分析，否则是瞎讲

最右边的回形针是上传附件

琪*** · 发表于 2023-5-23 12:38:48

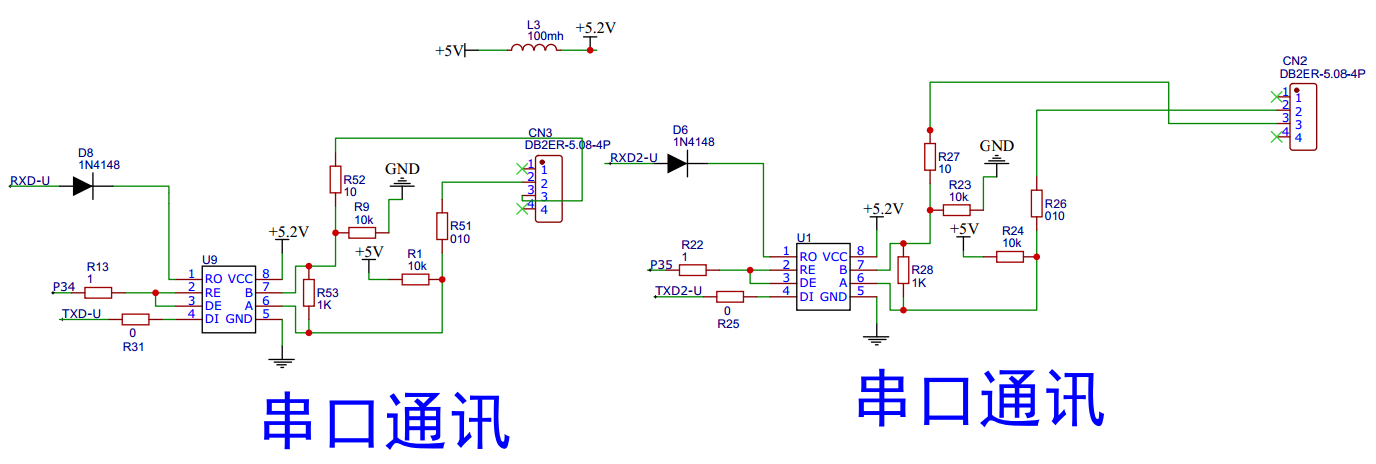

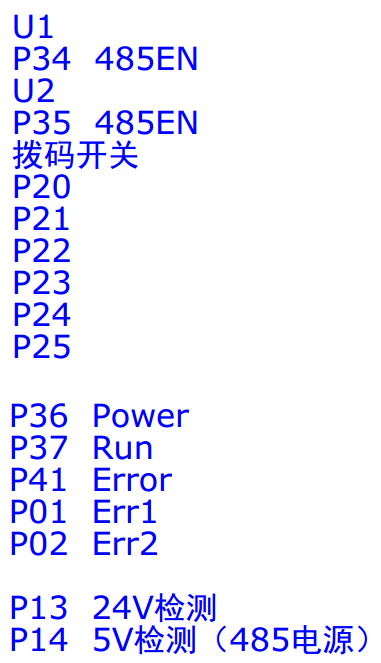

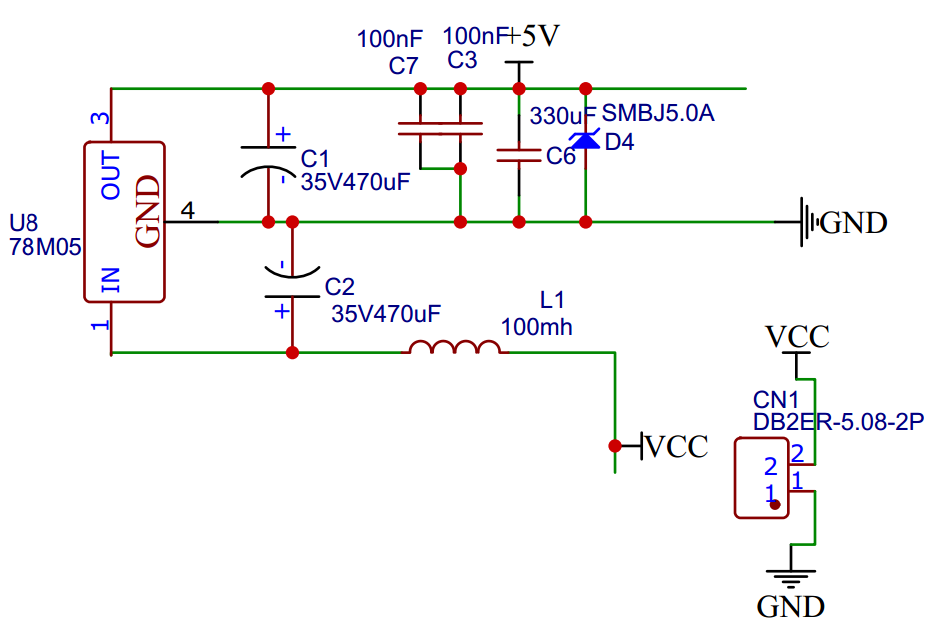

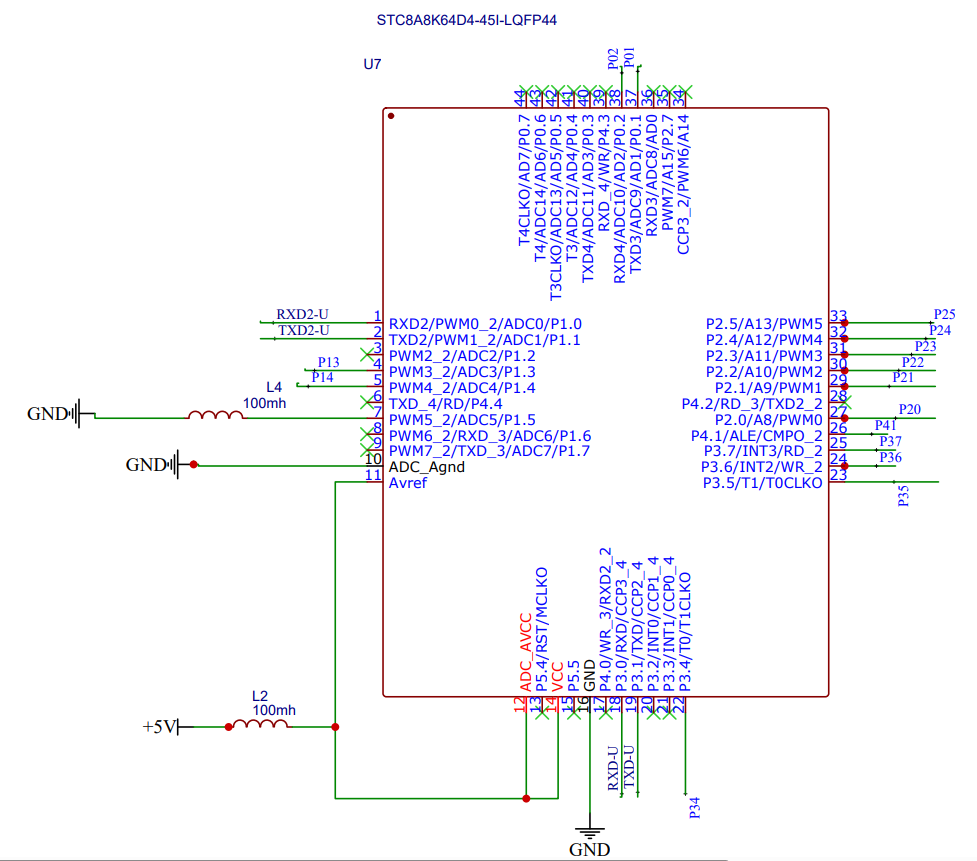

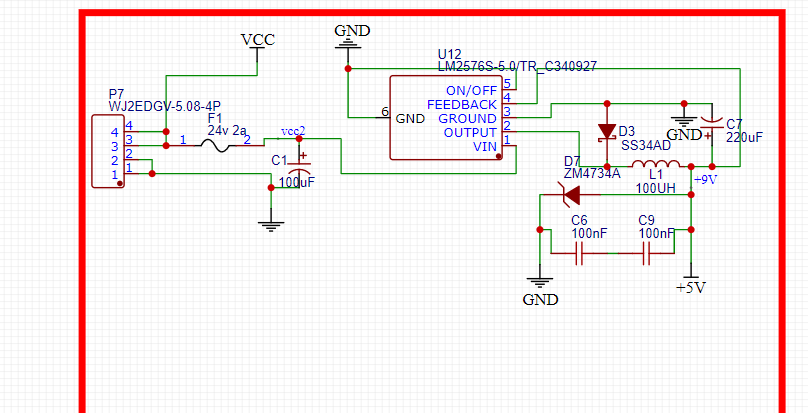

vcc位置开关电源供电24v，工作原理：串口1输入数据经过协议转换串口2输出数据。

琪*** · 发表于 2023-5-23 12:44:53

琪*** 发表于 2023-5-23 12:38
vcc位置开关电源供电24v，工作原理：串口1输入数据经过协议转换串口2输出数据。 ...

忽略电感线圈实际安装的保险

神*** · 发表于 2023-5-23 12:50:15

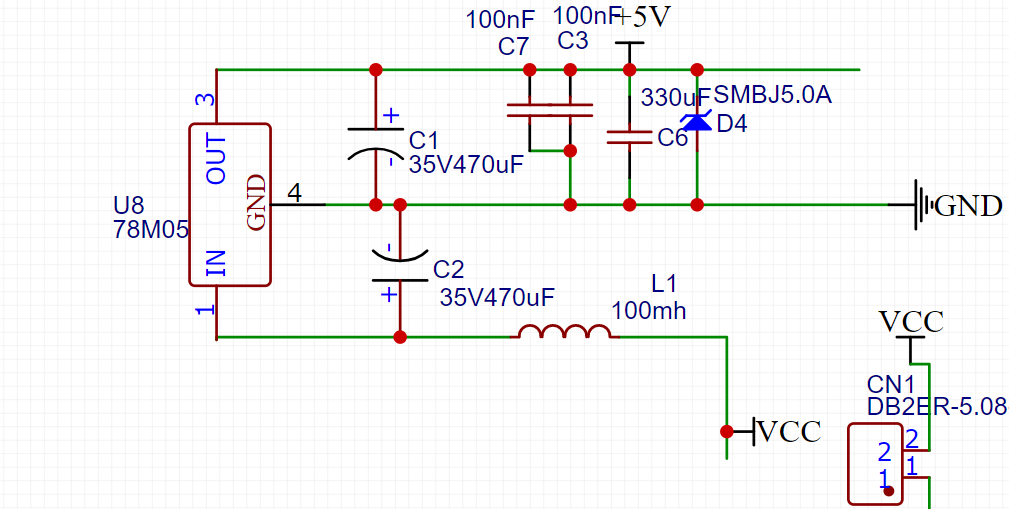

1, 去掉全部乱七八糟的电感，如下图

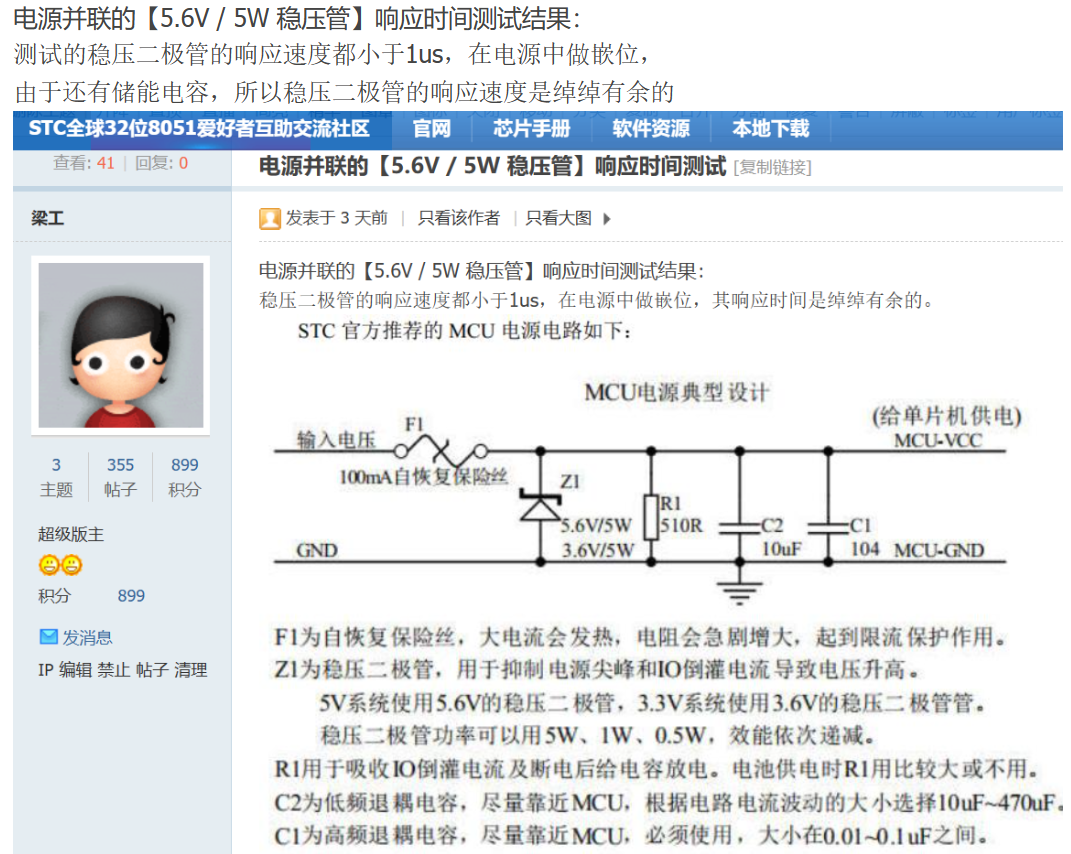

2，加上如下保护

琪*** · 发表于 2023-5-23 12:55:43

神*** 发表于 2023-5-23 12:50
1, 去掉全部乱七八糟的电感，如下图

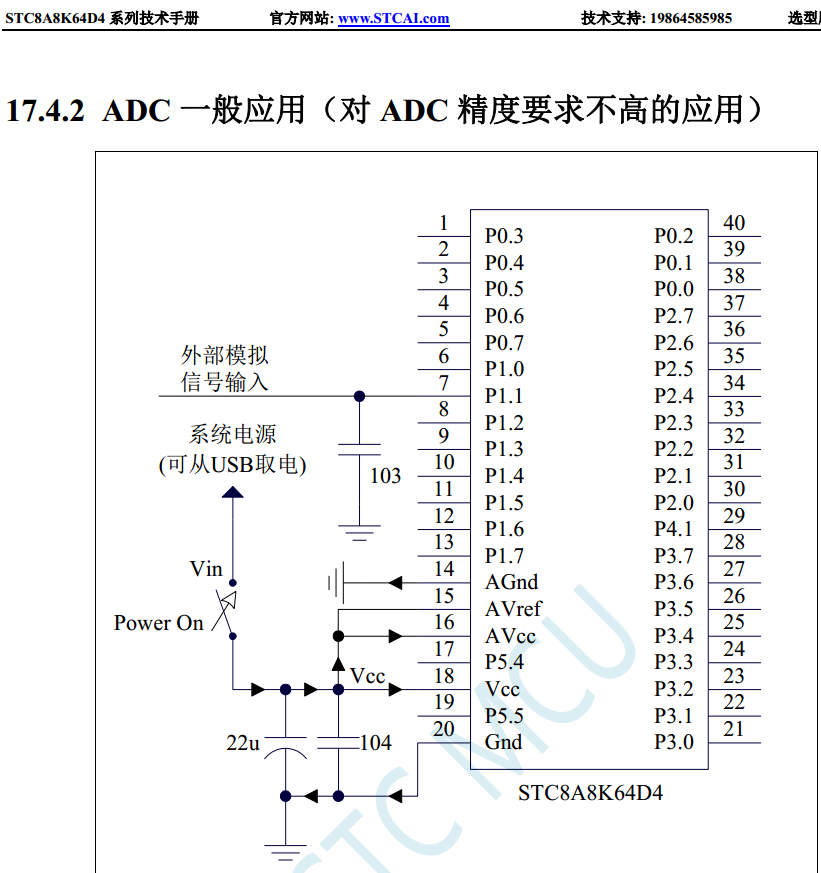

电感位置都是装的自恢复保险，感觉我的电源电路跟手册提供的一样啊，只是没有r1负载电阻。

神*** · 发表于 2023-5-23 12:58:12

这具体是个啥东西？？？？

琪*** · 发表于 2023-5-23 13:04:13

本帖最后由琪琪鸭于 2023-5-23 13:05 编辑

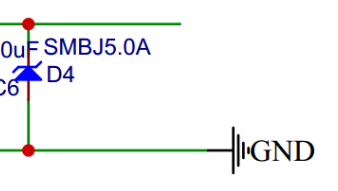

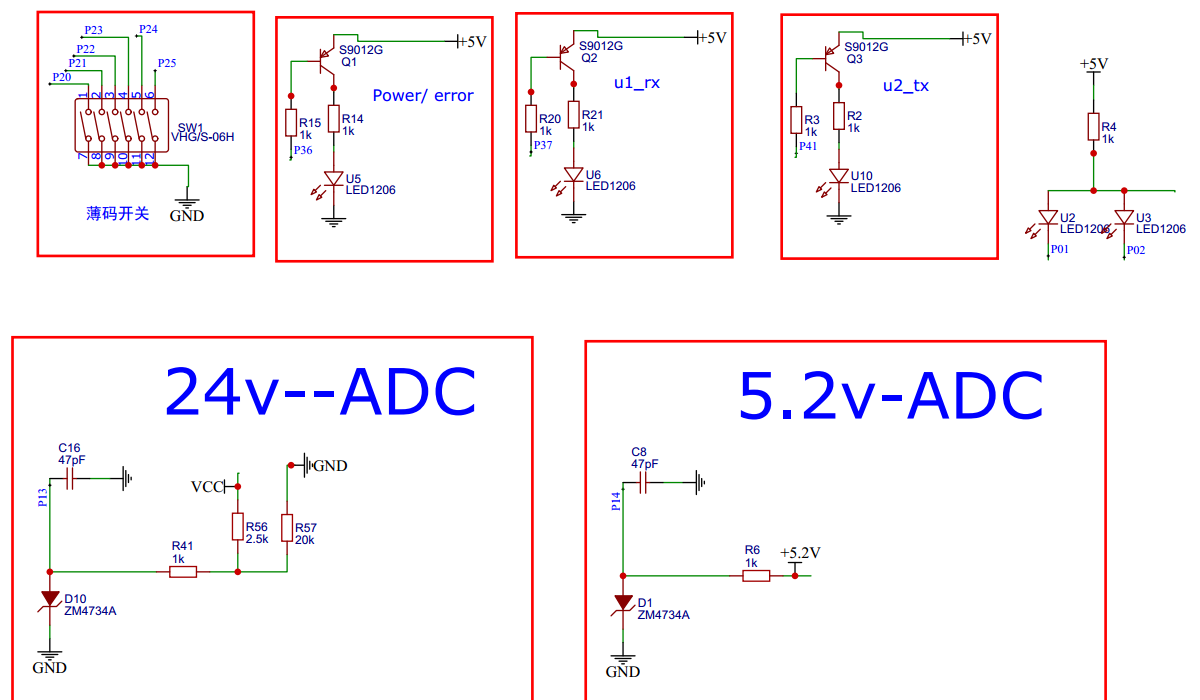

D1-D4 用了SMB5338B 5.1V稳压管。adc稳压管确实画反了实际已经修改了。 L4是没有焊接。

神*** · 发表于 2023-5-23 13:04:24

VCC如是你讲的24V, 这电路就错的不能再错了

琪*** · 发表于 2023-5-23 13:07:42

r56 22k R57 2.5k D10反了已经知道了。。。画图时估计睡着了
