STC15W408AS电路问题

sanma*** · 发表于 2026-4-21 18:54:34

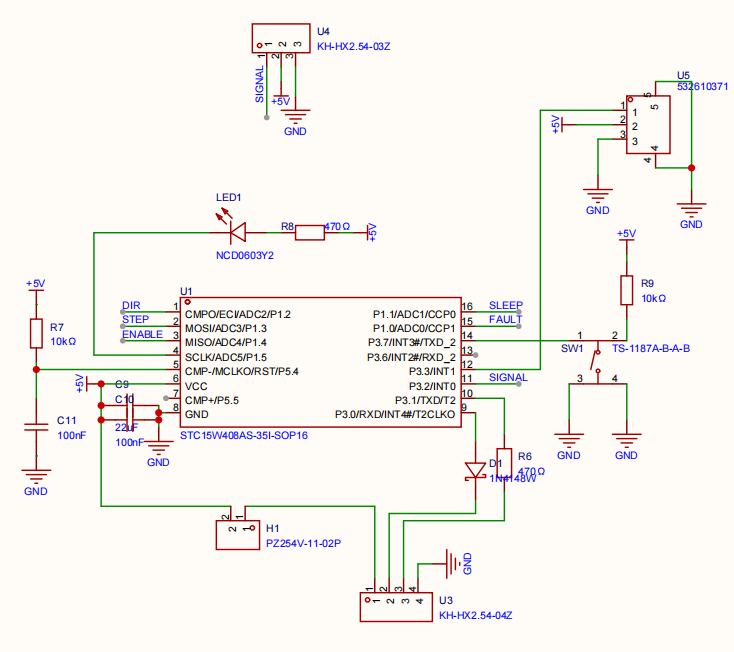

使用STC15W408AS做PWM控制，原理图如下图所示：

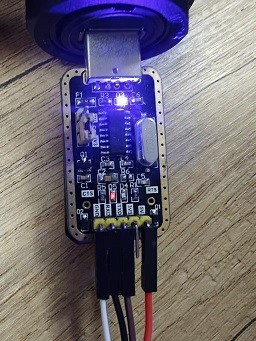

就这么简单的电路，U3连接CH340的USB转TTL模块，硬件连接没有问题。连接完成后USB转TTL模块的RXD上LED灯微亮，如下图

点击烧录时，D4高亮，但是我给单片机上电（连接H1）后，两个灯都熄灭，无任何烧录动作

神*** · 发表于 2026-5-7 22:20:28

sanma*** · 发表于 2026-4-21 18:56:03

是不是因为USB转TTL的上拉电阻导致有弱电流流到单片机，上电后单片机异常？但是换了几块板子，有那么1块2块板子又是正常的，正常的情况下USB转TTL板子的D4和D5都是熄灭的

so*** · 发表于 2026-4-21 20:38:42

怎么不用官方下载器

lcws*** · 发表于 2026-4-21 22:14:31

USB转TTL模块先不要连单片机，将RXD、TXD 短接，串口助手测试，确保自发自收正常了再说。

wul*** · 发表于 2026-4-22 11:32:30

CH340 USB转TTL下载用户程序基本电路

sanma*** · 发表于 2026-4-23 13:13:22

lcws*** 发表于 2026-4-21 22:14
USB转TTL模块先不要连单片机，将RXD、TXD 短接，串口助手测试，确保自发自收正常了再说。 ...

USB转TTL模块肯定是正常的

yhs*** · 发表于 2026-5-5 12:26:34

你把两边的二极管和电阻全部取消就好用了，，我就这样用的！

yhs*** · 发表于 2026-5-5 12:27:42

D5， R80 , D1，R6 全不要

yhs*** · 发表于 2026-5-5 12:28:17

你要为了安全可串联 10欧电阻

sanma*** · 发表于 2026-5-7 13:49:29

yhs*** 发表于 2026-5-5 12:28
你要为了安全可串联 10欧电阻

试过了，还是不行。目前是把单电机的VCC断开，当烧录的时候把单片机管脚的VCC接上去就能烧录，奇了怪了
