不如问下AI：

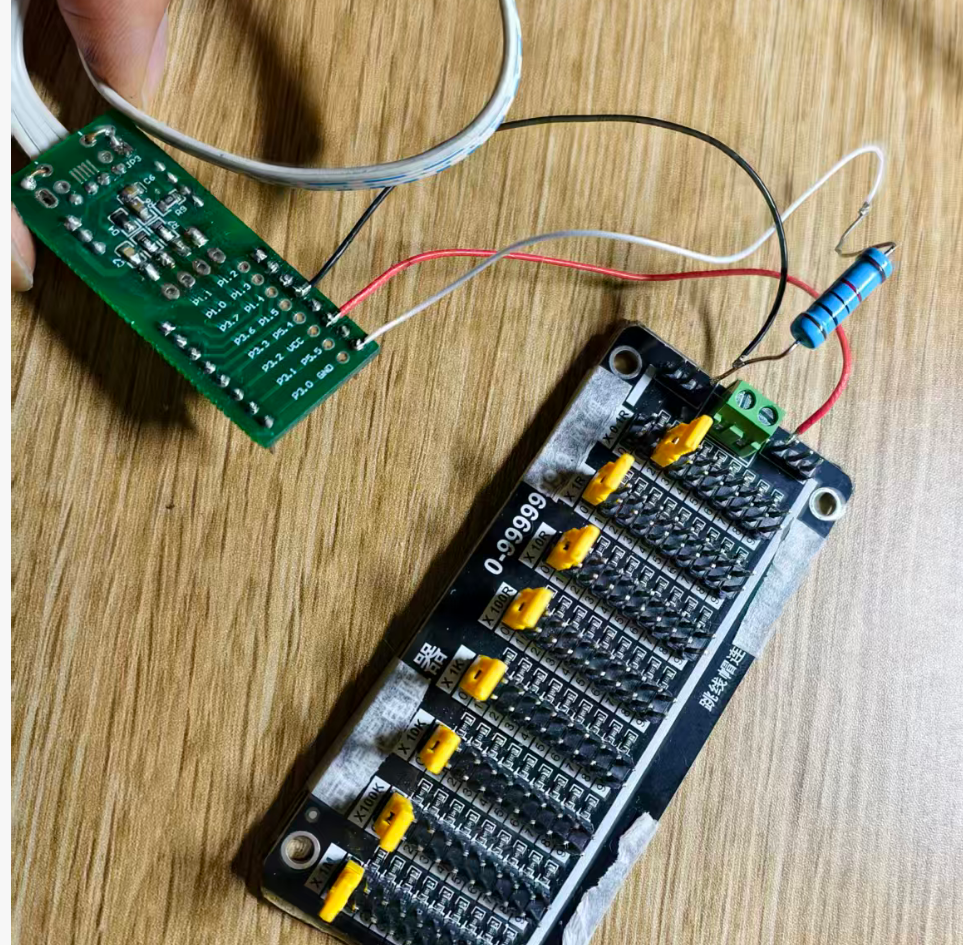

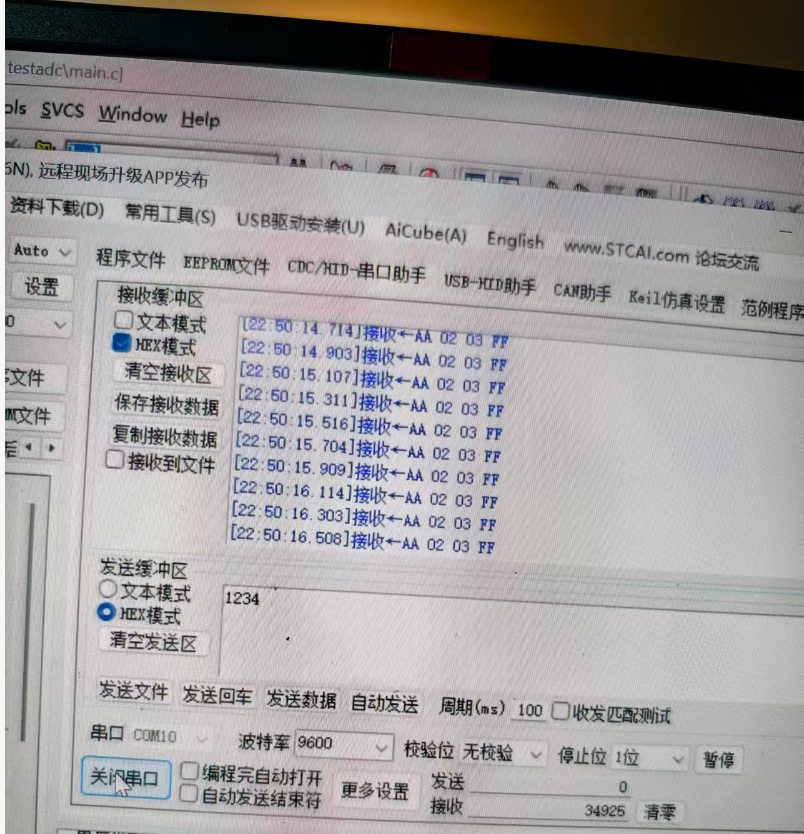

在将12位ADC的采样值转换为电压时，正确的做法是除以4096。
这是一个在嵌入式开发中非常经典的问题，很多开发者都会有此疑问。下面为你详细解释为什么是4096，而不是4095。
🤔 为什么是 4096？
要理解这个问题，关键在于区分两个概念：“量化区间的总数”和“数字输出的最大值”。
量化区间总数是 4096
一个12位的ADC，其分辨率是12位，意味着它可以将参考电压（Vref）范围（例如0V到3.3V）等分为 2^12 个离散的区间。
2^12 = 4096
所以，整个电压范围被切成了 4096个 小台阶，每个台阶的宽度被称为 1个LSB (Least Significant Bit，最低有效位)。
1 LSB = Vref / 4096
数字输出的最大值是 4095
ADC转换后输出的是一个数字码。由于数字系统从0开始计数，这4096个区间对应的数字码范围是 0 到 2^12 - 1。
2^12 - 1 = 4095
因此，ADC能输出的最大数字值是 4095。
⚙️ 转换公式的推导
ADC的转换过程，本质上是将输入的模拟电压（Vin）映射到它所属的那个量化区间，并输出该区间的编号（即数字码）。
数字码 (ADC_value) = 0 代表输入电压在第一个区间 [0, 1 LSB) 内。
数字码 (ADC_value) = 1 代表输入电压在第二个区间 [1 LSB, 2 LSB) 内。
...
数字码 (ADC_value) = 4095 代表输入电压在最后一个区间 [4095 LSB, 4096 LSB) 内。
所以，一个数字码 N 代表的电压值，就是 N 个LSB的宽度。由此可以推导出计算输入电压的公式：
Vin = ADC_value × 1 LSB = ADC_value × (Vref / 4096)
整理后就是我们最终使用的公式：
Vin = (ADC_value × Vref) / 4096
⚠️ 为什么除以 4095 是错的？
如果使用 Vin = (ADC_value × Vref) / 4095 这个公式，会带来一个系统性的增益误差。
当ADC采样值达到最大值4095时，我们期望它代表接近参考电压Vref的值。但用错误的公式计算：
Vin = (4095 × Vref) / 4095 = Vref
这看起来似乎是对的，但它错误地假设了数字码4095就精确地等于Vref。实际上，数字码4095代表的是一个电压范围，其中心点或理想值是 4095.5 * (Vref / 4096)，而整个ADC的量程上限（即4096个区间的终点）才是Vref。
使用除以4096的正确公式，当ADC值为4095时：
Vin = (4095 × Vref) / 4096 ≈ 0.99976 × Vref
这个结果准确地反映了4095这个数字码所代表的电压是“略低于参考电压Vref”的，这与ADC的物理工作原理完全一致。 |
|
|手机版|深圳国芯人工智能有限公司
( 粤ICP备2022108929号-2 )
已绑定手机
哦，你这么一说我突然茅塞顿开，我一直勿略了一个问题没把0当数看，
