请教前辈，DS1302在5V断电后仅用电池供电时好像就不跑了，咋回事

网***

xiaob*** 发表于 2026-4-17 11:50
资料说三个IO都加上拉才行，我试过，不加就无法通信的
5V断电后三个IO都是低，难道和这个有关系？没电了 ...

看具体用的哪家的DS1302
不加上拉无法通讯可能跟你的单片机引脚配置和通讯速度有关.

xiaob***

网*** 发表于 2026-4-17 12:01
看具体用的哪家的DS1302
不加上拉无法通讯可能跟你的单片机引脚配置和通讯速度有关. ...

现在问题不是通讯，是5V断电后晶振就停的问题

xiaob***

晶振标签上显示负载电容12.5PF，我就在两端接了12P的电容，这样对不对？
还是说电容已经在晶振内部实现了，不需要外接？
刚把X2上的电容拆掉了，发现好一些，在5V断电后可以跑了，这样会不会跑的很快？
X1上的电容是否也要去掉？

wul***

xiaob*** 发表于 2026-4-17 09:23
电路没问题把
标准的电路
5V断电后电池有3.4V，实测5V断开后晶振即停振。接通后CPU初始化就起振了。 ...

你确认备用电池电压正常？

xiaob***

wul*** 发表于 2026-4-17 15:29
你确认备用电池电压正常？

是，3.4V，应该是正常的。如果失电一晚上，上电应该被初始化，我设定的是2050年1月1号0点0分

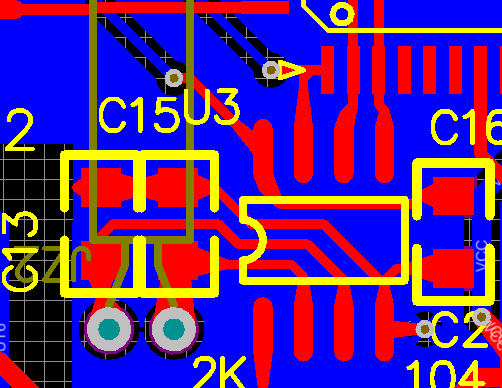

这是PCB，铺铜是接GND的。三个上拉电阻放在CPU的上边位置。因为板子是改的，空间不合适，这个可能暂时用不上，为了不重新做钢网，就把电阻放的比较远，事实上也就不到2厘米，而且不影响通信。
实验中把C13拿掉就可以在3.4V下跑时间了，但是示波器测不到，即便是5V有的时候，C15的下端也没有信号，C13下端也就一瞬间有，表笔上去不到1秒，就停了，从显示的时间来看也是这样的。表笔放上去，时间就停了。

网***

xiaob*** 发表于 2026-4-17 13:53
晶振标签上显示负载电容12.5PF，我就在两端接了12P的电容，这样对不对？
还是说电容已经在晶振内部实现了， ...

RTC芯片都是低功耗设计,震荡很弱,示波器探头x1档阻抗不够高,搭上有可能停振,
测波形最好用x10档位探头测量晶振输出脚.
通常电池3V足够RTC芯片工作了,可以故意调低电源电压测试,如果确实电压低不起振,可能负载电容偏差太多,或者晶振本身不太好.
有些DS1302片内集成了晶振负载电容,要根据实际情况调节外部负载电容大小.

xiaob***

网*** 发表于 2026-4-17 17:21
RTC芯片都是低功耗设计,震荡很弱,示波器探头x1档阻抗不够高,搭上有可能停振,
测波形最好用x10档位探头测量 ...

就是X10的，X2就是输出脚了吧。X1根本没有信号，探头接上就停，5V供电时，有时候能测到波形不会停。

xiaob***

刚把X1的电容也拆了，发现X2的波形幅度有所增强，但是又变形，不如之前比较是正弦波。这种情况会啥影响？

网***

xiaob*** 发表于 2026-4-17 17:34
刚把X1的电容也拆了，发现X2的波形幅度有所增强，但是又变形，不如之前比较是正弦波。这种情况会啥影响？ ...

刚翻出一个美信的DS1302模块,没有外接负载电容,电池3.2V,通过单片机使能后,晶振脚测量震荡波形峰值0.6V样子,很稳定,x1档探头也不停振,但不能手摸,手摸停振.

xiaob***

网*** 发表于 2026-4-17 18:38
刚翻出一个美信的DS1302模块,没有外接负载电容,电池3.2V,通过单片机使能后,晶振脚测量震荡波形峰值0.6V样 ...

是我的示波器不行，还是芯片不行啊
刚看了一下，一晚上快了14秒。一天就快30秒左右了，这误差有点大
