STC8G单片，I/O口切换端口模式时会出现尖峰干扰，该如何解决？

紫***

做一个全数字红外探头的读取模块，要求单片机按时序输出高低电平并能切换成采集模式



我使用的单片机是STC8G1K08，采集引脚是P32，该红外探头引脚在“未受控”情况下，会持续性输出高电平，单片机引脚与红外引脚直连

读取流程大致是：
常规下引脚输出低，压制红外探头；
采集红外信号时，先输出一段时间高电平，作为读取信号或触发信号；
单片机按 位 接收红外探头的输出——引脚输出低电平，随后高电平，接着引脚切换为采集模式，采集信号，如此重复，直至信号完全采集

我发现，当引脚采集到低电平信号（此时引脚电平被红外探头拉低），在由采集模式切换到输出模式时，会不定时出现小尖峰，疑似是端口模式切换瞬间，失去了对红外探头的控制

输出为推挽输出，输入为高阻输入
这是采集代码：


//数字红外信号读取函数
  void PIR_Read(void)
  {
          unsigned char i=0;
          unsigned long  date=0;

          P3M0 |= 0x04; P3M1 &= ~0x04;            //P32 推挽输出模式
          PIR=1;                                  //强制拉高
          delay_us(100);


          for(i=0;i<19;i++)
          {
                  P3M0 |= 0x04; P3M1 &= ~0x04;       //P32 推挽输出模式
                  PIR = 0;
                  delay_us(4);                       //拉低引脚 4 us

                  PIR = 1;
                  delay_us(4);                       //拉高引脚 4 us

                  P3M0 &= ~0x04; P3M1 |= 0x04;       //P32 高阻输入
                  delay_us(8);                       //等待信号稳定

                  date <<= 1;
                  if(PIR == 1)
                  {
                          date |=0x01;
                  }
          }
          P3M0 |= 0x04; P3M1 &= ~0x04;       //P32 推挽输出模式
          PIR = 0;                           //强制拉低引脚
          delay_ms(1);                       //持续 1 ms时间


          pir_value = PIR_Convert(date);      //对采集到的数据进行格式转换
          pir_ready = 1;                      //红外数据采集完成标志

  }

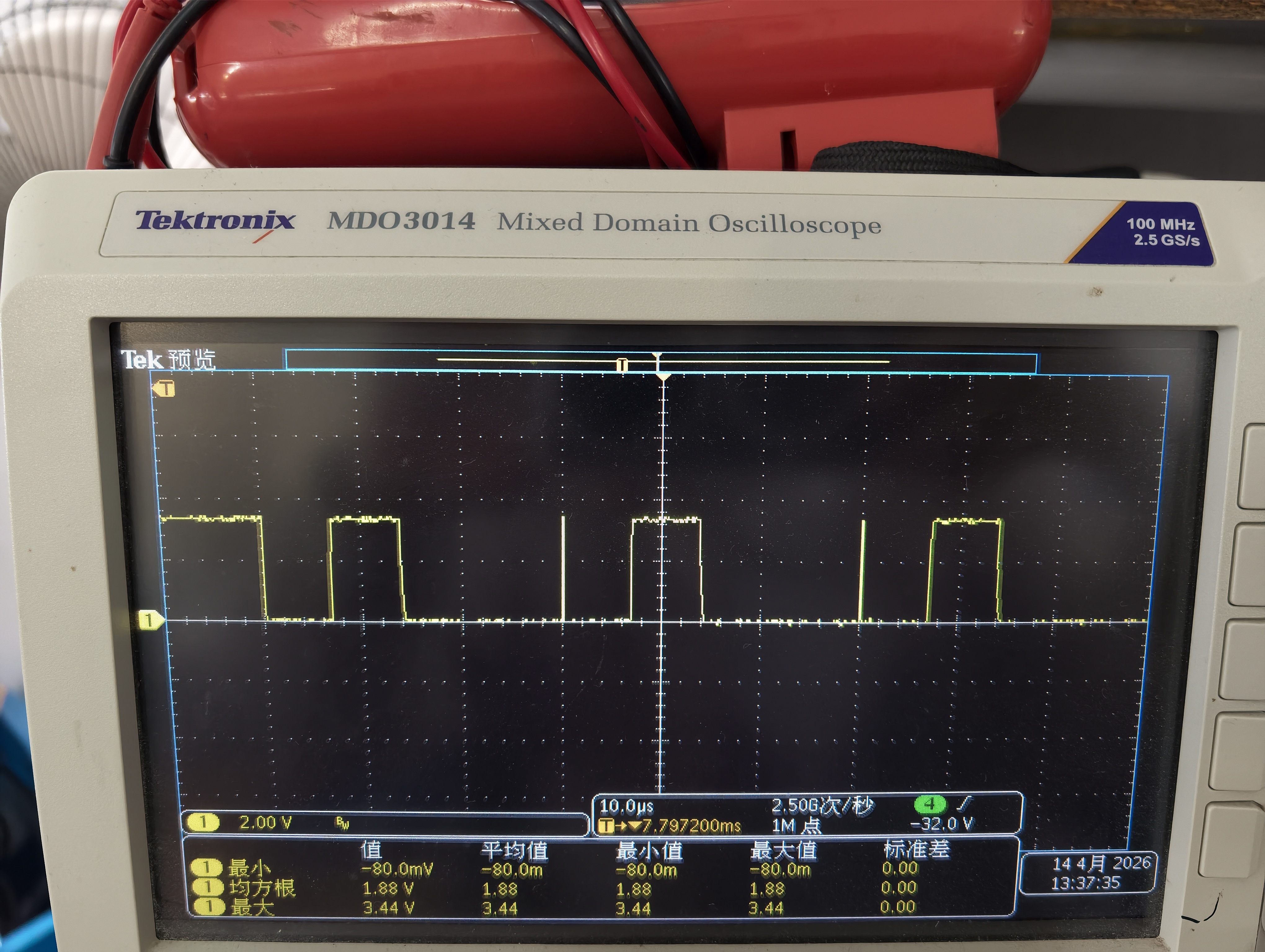

这是引脚波形图：



求教大伙，该如何解决这个问题？

wul***

有必要切换端口模式吗，按你描述完全可以用准双向模式或开漏模式。

乘风***

先将引脚拉低，然后再切换模式

狂热***

切换端口模式下拉失效
可能内部的器件要切换到同组

狂热***

某型号



有几种下拉

wul***

几年前用STC15W408AS-16设计一款含PWM的电路，调试过程发现停止PWM后会有一个窄脉冲，想了好多方法都不能消除。后利用PWM在两组不同管脚之间切换的方法，需要关闭时将CCP0转到CCP0_2（实际没有P3.5脚）,需要重开时再转回来。间接解决了这个不明原因造成的窄脉冲。

紫***

wul*** 发表于 2026-4-14 17:15
有必要切换端口模式吗，按你描述完全可以用准双向模式或开漏模式。

好的，我尝试一下准双向模式

紫***

乘风*** 发表于 2026-4-14 18:32
先将引脚拉低，然后再切换模式

采集时为高阻输入模式，没办法拉低
只有切换模式，转为推挽输出，单片机才能主动地拉低引脚电平

紫***

wul*** 发表于 2026-4-15 07:29
几年前用STC15W408AS-16设计一款含PWM的电路，调试过程发现停止PWM后会有一个窄脉冲，想了好多方法都不能消 ...

感谢分享

紫***

狂热*** 发表于 2026-4-14 18:53
某型号

感谢回复
