LCR数字电桥精简版@STC8H8K64U,程序开源,电路开源@立创EDA

[复制链接]
  • 打卡等级:常住居民I
  • 打卡总天数:71
  • 最近打卡:2026-03-07 09:59:50
已绑定手机

4

主题

198

回帖

748

积分

高级会员

积分
748
发表于 4 天前 | 显示全部楼层 |阅读模式
说明:

LCR数字电桥精简版@STC8H8K64U,在上次的体验版
程序开源,电路开源@立创EDA
https://www.stcaimcu.com/thread-22285-1-1.html

上次体验版的基础上,增加了运放跟随、放大,测量范围有所提高,精度依旧不太好;
原理也差不多:采用约256kHz的PWM(SPWM)经RC滤波作为信号源,
2路ADC在PWM中断里采样得到待测件电压、取样电阻的电压(即电流),
经软件算法得到实部、虚部,省去了鉴相电路,仍旧是“自由轴测量法原理”。
本设计利用IO口代替模拟开关用于换挡;(但建议大家慎用,可能会有坑)
IO口开漏模式,输出高电平相当于模拟开关断开,输出低电平相当于模拟开关接通;
但是要注意:由于IO口有钳位二极管,所以IO口的负电压最好不要低于-0.23V,否则会有影响。
用了两路PWM分别调整电压、电流放大器的偏置电压。
最大约能测量100K电阻,最小约0.1欧。
未做显示、按键,通过4针插口连接USB转TTL模块,直接将数据发到串口调试助手。

自动换挡流程:
  1.根据电压平均值调整VOS_V,根据电流平均值调整VOS_I;
  2.根据电压幅度切换电压放大挡位,根据电流幅度切换电流放大挡位;(若信号较小则提高放大倍数)
  3.若电压放大挡位已调至最大,且电压幅度较小,则接通51欧取样电阻(与1K并联);
  4.若电压放大挡位已调至最小,且电压幅度较大,关断51欧取样电阻,只留1K取样电阻;
  5.若电流放大挡位已调至最大,且电流幅度较小,关断51欧取样电阻,只留1K取样电阻;
  6.若电流放大挡位已调至最小,且电流幅度较大,则接通51欧取样电阻(与1K并联);

目前的问题:
1.IO口若用于换档,需注意负电压不要超过-0.23V,否则会造成影响;
  因此,根据目前的电路,负载两端的电压差不能超过+-0.23V、电流取样电阻上的电压不能超过+-0.23V;
  因此,测量范围受限;
2.IO口有内阻,在输出低电平时,似乎是会受到MCU总电流的影响,工作电流变化会引起IO口电压变化;
  因此,运放的放大倍数不能做大,倍数太大会有别的波形干扰测量;
3.电流取样电阻采用的是单端放大,由于地线影响,测量值不够精确。

程序: LCR1.1程序-20260302.zip (112.96 KB, 下载次数: 14)
电路: LCW-LCR-1.1.zip (598.23 KB, 下载次数: 10) (嘉立创EDA专业版)
原理图
(注意,运放容易自激振荡,需在输出与反相输入端之间接个小电容,
可直接叠焊在反馈电阻上,比如R13、R17、R24、R25、R31并100pF电容)

实物图


从开路到接入1欧电阻时的自动调整过程:

探头短接:

测0.1欧电阻:

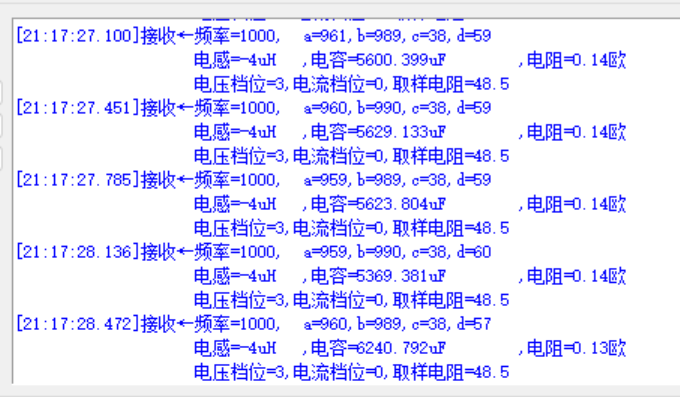

测0.2欧电阻:

测100K电阻:
