8G1K08A-36I-SOP8, 有ADC, 有CCP/PCA/PWM 捕获

大***

按照技术手册计算：
使用系统时钟：12MH；
PCA 频率使用系统时钟的12分频也就是： 1MHz；
然后使用10位PWM：
按照公式PWM的频率大约是 1000000 / 1024 ～  1000Hz； 也就是周期是。1ms；

这样的频率 AO3400 可以吗？ 具体应该怎么通过芯片手册看频率相关的指标？

梁***

大*** 发表于 2023-5-22 10:29

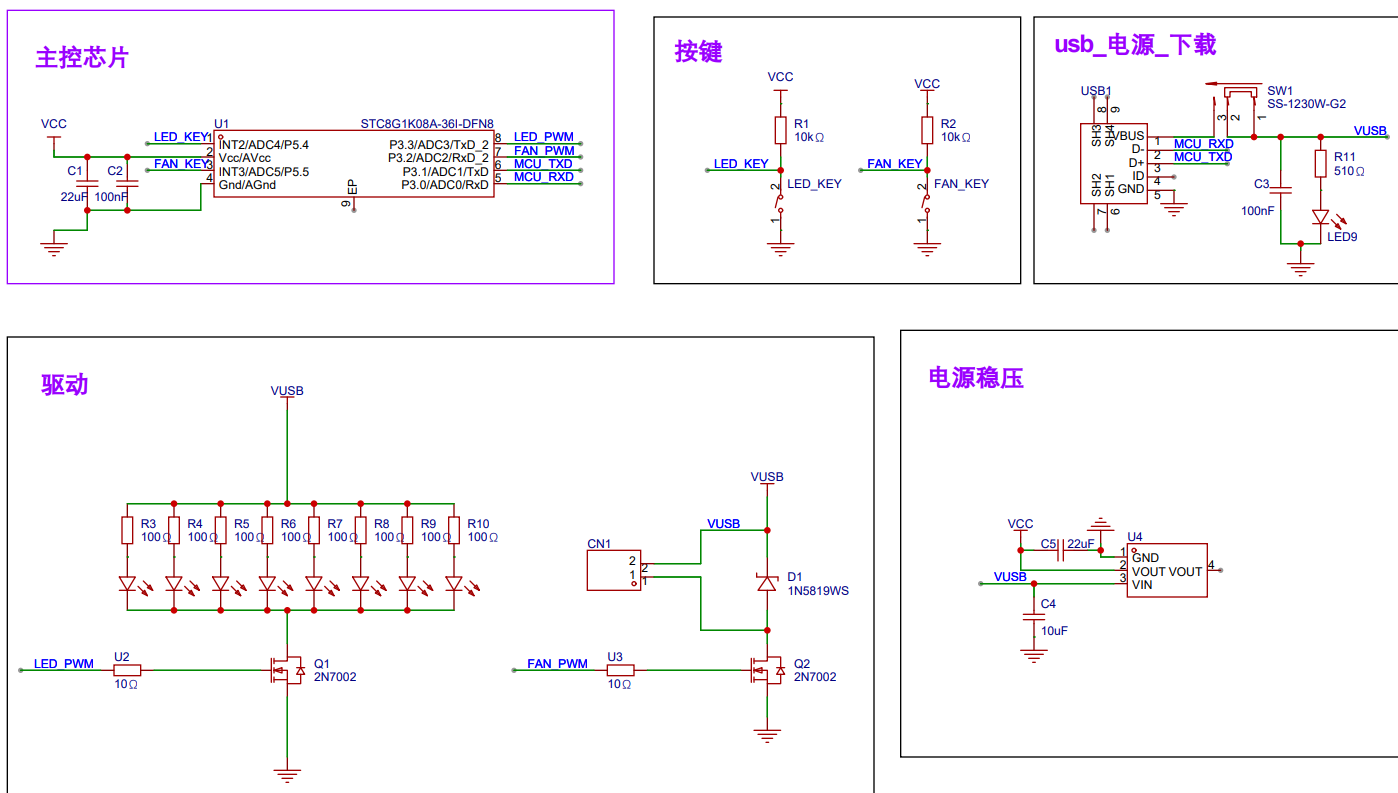

辛苦梁工帮忙审核一下这个原理图吧：
预期实现的功能是：
使用stc8g1k08a实现通过 pwm 控制led亮度和风扇转 ...

电路原则上可以的。有如下建议：
1、按键上拉电阻R1、R2可以省略，IO设置为准双向口，还可以打开额外4K上拉电阻。
2、STC8G1K08A-SOP8是宽电压的，USB电压可以直接接到MCU，而不需要降压稳压，同时5V对MOSFET驱动也更好。声一个电源IC。
3、为了避免任何情况下的过压损害，强烈建议VCC与GND并联5.6V 1W~5W稳压管。
4、MOSFET建议使用AO3400A。

神***

大***

梁*** 发表于 2023-5-23 00:10
电路原则上可以的。有如下建议：
1、按键上拉电阻R1、R2可以省略，IO设置为准双向口，还可以打开额外4K上 ...

感谢梁工

大***

神*** 发表于 2023-5-23 08:18

感谢大佬，真的是获益匪浅。

sbpf***

大*** 发表于 2023-5-22 13:39
在哪个板块发回帖？

兄弟这个程序你怎么弄的，PCA还没搞明白，参考学习一下？

大***

sbpf*** 发表于 2024-9-26 21:40
兄弟这个程序你怎么弄的，PCA还没搞明白，参考学习一下？

控制灯的亮度吗？ 调节PWM占空比实现的，

liuxi***

有用，谢谢！

liuxi***

非常好。

简单快***

前来帮帮场子
