楼主: cyranohsl

学习打卡帖：从零玩转AI8051U实验箱

打卡等级：常住居民III
打卡总天数：138
最近打卡：2026-03-31 00:08:22

已绑定手机

2 主题	361 回帖	834 积分

积分: 834

发表于 2026-1-29 22:28:49 | 显示全部楼层


一个函数的波形，频率从中间往2边对称，取一边就可以，一般取低的。

回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：138
最近打卡：2026-03-31 00:08:22

已绑定手机

2 主题	361 回帖	834 积分

积分: 834

发表于 2026-1-29 22:32:16 | 显示全部楼层


程序就是用定时器0计时，ADC采样、USBCDC显示。

回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：138
最近打卡：2026-03-31 00:08:22

已绑定手机

2 主题	361 回帖	834 积分

积分: 834

发表于 2026-1-29 22:34:11 | 显示全部楼层


定时器计时中断，只触发ADC，ADC采样，以序列存储。

回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：138
最近打卡：2026-03-31 00:08:22

已绑定手机

2 主题	361 回帖	834 积分

积分: 834

发表于 2026-1-29 22:34:47 | 显示全部楼层


ADC必须按照表格存储。

回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：138
最近打卡：2026-03-31 00:08:22

已绑定手机

2 主题	361 回帖	834 积分

积分: 834

发表于 2026-1-29 22:36:08 | 显示全部楼层


ADC按照频率采样数量够了之后，关闭定时器，标志位置1.

回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：138
最近打卡：2026-03-31 00:08:22

已绑定手机

2 主题	361 回帖	834 积分

积分: 834

发表于 2026-1-29 22:37:54 | 显示全部楼层


双缓冲的方式，把刚才的数据保存到另一个数组，标志位置0.开始定时器，开始FFT。

回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：138
最近打卡：2026-03-31 00:08:22

已绑定手机

2 主题	361 回帖	834 积分

积分: 834

发表于 2026-1-29 22:39:46 | 显示全部楼层


保证实时性，速度要快，太慢的MCU会丢失数据。

回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：138
最近打卡：2026-03-31 00:08:22

已绑定手机

2 主题	361 回帖	834 积分

积分: 834

发表于 2026-1-29 22:41:06 | 显示全部楼层

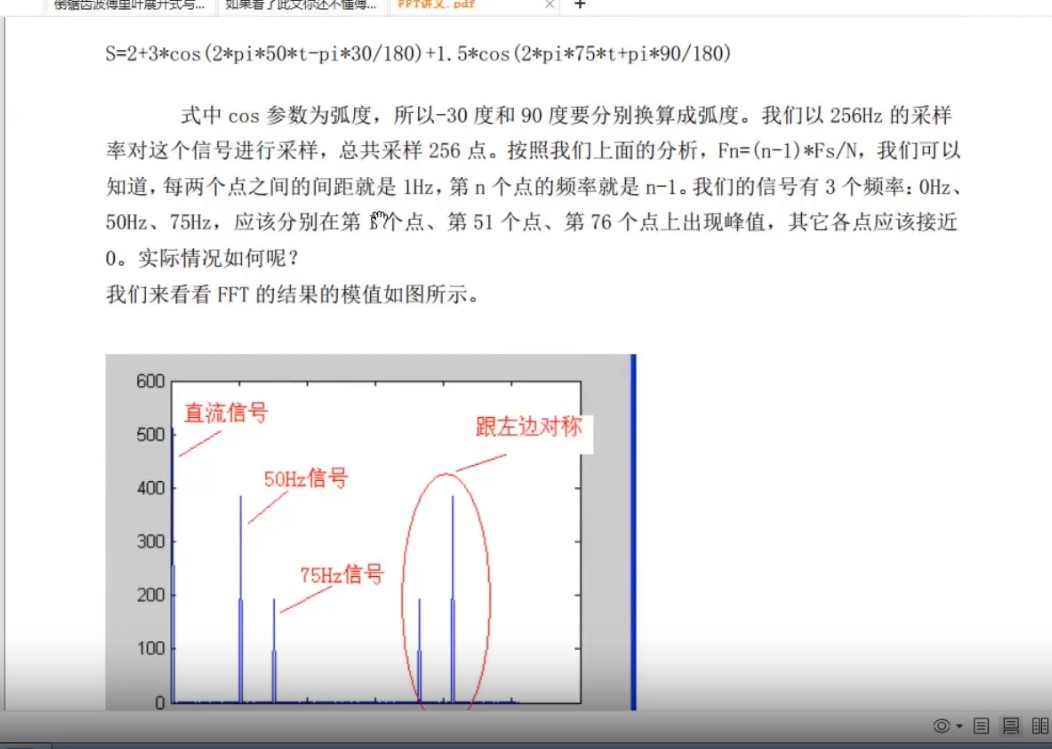

截图一个代码，以后好照着抄。代码确实很简洁。

回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：138
最近打卡：2026-03-31 00:08:22

已绑定手机

2 主题	361 回帖	834 积分

积分: 834

发表于 2026-1-29 22:42:01 | 显示全部楼层


正余弦表，反序表。就算有硬件浮点和三角函数计算，也非常耗时，查表方便。

回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：138
最近打卡：2026-03-31 00:08:22

已绑定手机

2 主题	361 回帖	834 积分

积分: 834

发表于 2026-1-29 22:44:29 | 显示全部楼层


基于2的运算，是最方便和节约资源的。代码优化的很好。

回复

使用道具举报送花
