交流电压/直流电压ADC测量, 计算有效值 ,送【AIapp-ISP | 调试接口】显示

梁***

liushi*** 发表于 2024-4-8 22:15
这个公式SQRT(X*25/16/800)=SQRT(X/512)中参数是什么意思？怎么来的，谢谢

程序中没找到你说的这句代码。

liushi***

liushi*** 发表于 2024-4-8 22:15
这个公式SQRT(X*25/16/800)=SQRT(X/512)中参数是什么意思？怎么来的，谢谢

不是程序中的，是你举的例子中的

W相***

梁工 发表于 2024-1-6 13:13
确实是的，做多路电压、电流采集卡非常不错，做交流采样计算电压电流有效值、有功功率、无功功率、功率因 ...

梁工，你那里有没有测交流有功功率和无功功率的程序，有的话分享一下

梁***

W相*** 发表于 2024-4-10 23:35
梁工，你那里有没有测交流有功功率和无功功率的程序，有的话分享一下

没有现成的，自己写一下也简单。比如使用20KHz(50us)的速度触发电压ADC（在定时器中断启动ADC或PWM自动启动ADC均可），ADC中断里启动电流ADC。
ADC中断：
{
  if(电压ADC中断)
  {
     保存电压ADC结果Uadc（有符号整数），启动电流ADC。
}
if(电流ADC中断)
{
     保存电流ADC结果Iadc（有符号整数），切换到电压ADC。
    计算电压、电流乘加和  power_sum += Uadc*Iadc;
    计算电压平方和  u2_sum += Uadc*Uadc;
    计算电流平方和  I2_sum += Iadc*Iadc;
   if(计算了800次)   //采样40ms
   {
         power_sum_ok =  power_sum;
         power_sum = 0;
         u2_sum_ok = u2_sum;
         u2_sum = 0;
         I2_sum_ok = I2_sum;
         I2_sum = 0;
         adc_ok = 1;
     }
  }
}

主程序：
if(adc_ok == 1)
{
         adc_ok = 0;
         power = power_sum_ok / 800;   //这个就是有功功率W，1位小数。
         u_rms = SQRT(u2_sum_ok/800);   //这个就是电压有效值V，1位小数。
         i_rms = SQRT(I2_sum_ok / 800);   //这个就是电流有效值A，2位小数。
         power_VA = u_rms * i_rms;     //这个就是无功功率 VA，1位小数。
         功率因数 = power /  power_VA;       //3位小数
         电流、电压相位差 = arcos(功率因数);
         有功功率累加就是电能，可以换算成千瓦时，4位小数。
}
实际还要处理校准系数，如果仅用于显示，则40ms更新太快，可以做8次结果求平均大约就是1秒更新3次，读数稳定，精度也高。
实际测测试：电压量程 280.0V RMS（误差<1%），电流量程28.00A RMS（误差<2%），功率量程7840W。
如果电流量程为2.800A，则分辨率1mA，可以测试小功率电器的参数。
比如测试买来的LED灯：
如果功率因数是0.5~0.6之间，则灯具有恒流电路但没有功率因数校正。
如果灯具是用简单的电容降压限流供电，则功率因数在0.3以下，不推荐购买使用。
如果功率因数大于0.9，则灯具有恒流电路并且有功率因数校正，高档电路。
也可以测试空调、冰箱的制冷效能是否不良，如果不良，则耗电会明显升高。
开关电源没有功率因数校正的话，功率因数在0.5~0.6之间。

age***

ka1***

强

sr***

梁工你好，我想直接测220v交流电压， 我看这上面写的是Ac0~28v。这个电路需要修改吗？我手上的开发板是屠龙刀三.2

梁***

sr*** 发表于 2024-7-2 15:28
梁工你好，我想直接测220v交流电压，我看这上面写的是Ac0~28v。这个电路需要修改吗？我手上的开发板是屠龙 ...

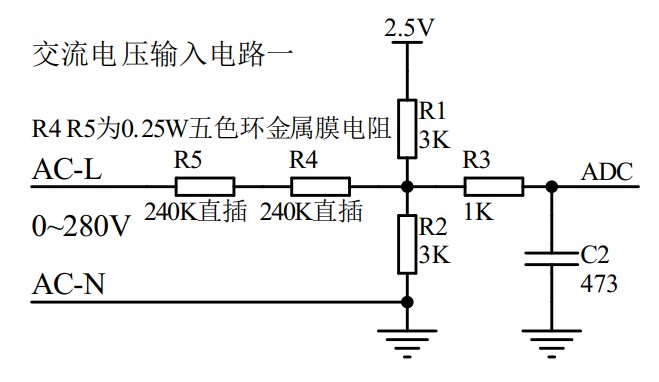

直接测220V电压要多串联几个电阻，否则爬电距离不够，或者改用直插电阻。调试时注意安全，最好用一个隔离变压器测试。

zengc***

回头我也去弄一个测测试试，AC测量还是挺实用的

梁***

zengc*** 发表于 2024-7-2 21:37
回头我也去弄一个测测试试，AC测量还是挺实用的

280.0V  20.00A，交直流兼容，读数稳定。使用STC8H8K64U TSSOP20。
