复用方案咨询

zac***

你好，梁工，

目前有个需求要做IO复用，要有CAN功能，
需求是:
第一路，DI输入信号，需要做频率检测，<10KHZ，
第二路，0-20MA
第三路，0-10V
第四路，2APWM输出，

4路共同集成到一个M12接头输出，当需要使用那一路 的时候就选择用那一路。
CAN功能以及各个功能单独都已经实现，
频率使用的是STC32G12K128的定时器计数，不准，上升沿好像不能用
以上综合的话请问怎么样一个方案比较合适，特别是复用这一块，
想过使用TI的8转1数字复用器，电流不够用，
想过使用8550，有担心对0-20MA和0-10V有影响，
能否给个专业的评估方案，谢谢

lcws***

“M12接头”长啥样？有几个脚可以用？MOS管考虑一下？

Debu***

请详细描述：
第一路，输入信号是否是方波？幅度和阻抗多少？
第二路，0-20mA是输入还是输出？电压多少？
第三路，0-10V是输入还是输出？电流多少？
第四路，PWM输出，2A是电流？电压多少？频率多少？
M12接头，M12可能指的是机械安装螺纹尺寸，缺少电气特性的描述

angm***

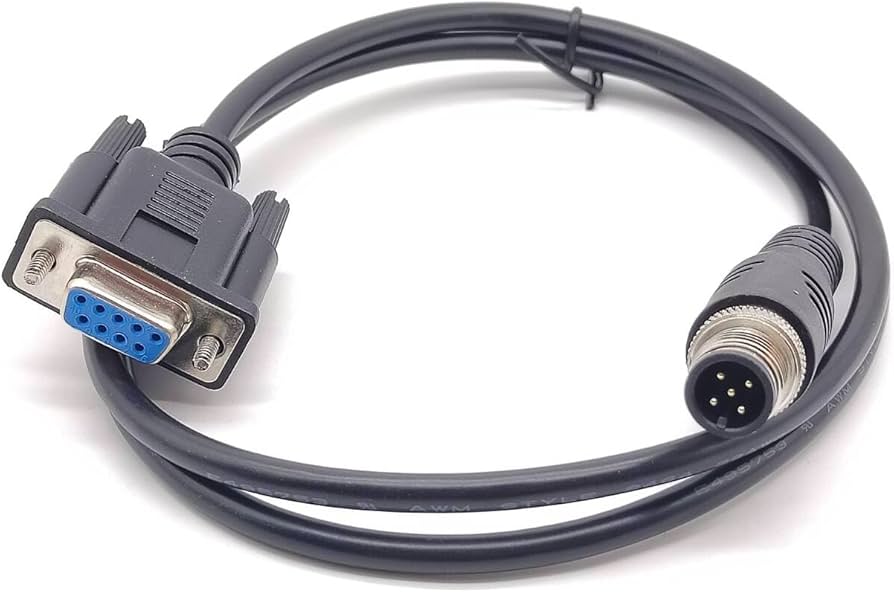

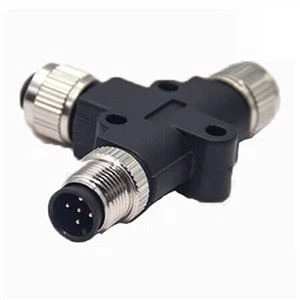

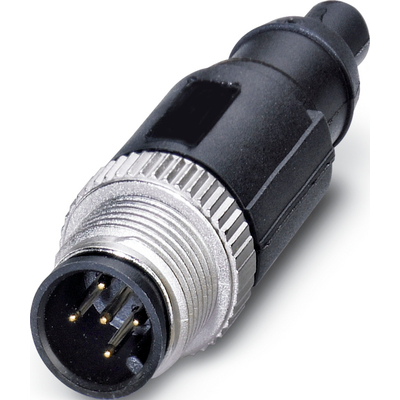

M12接头

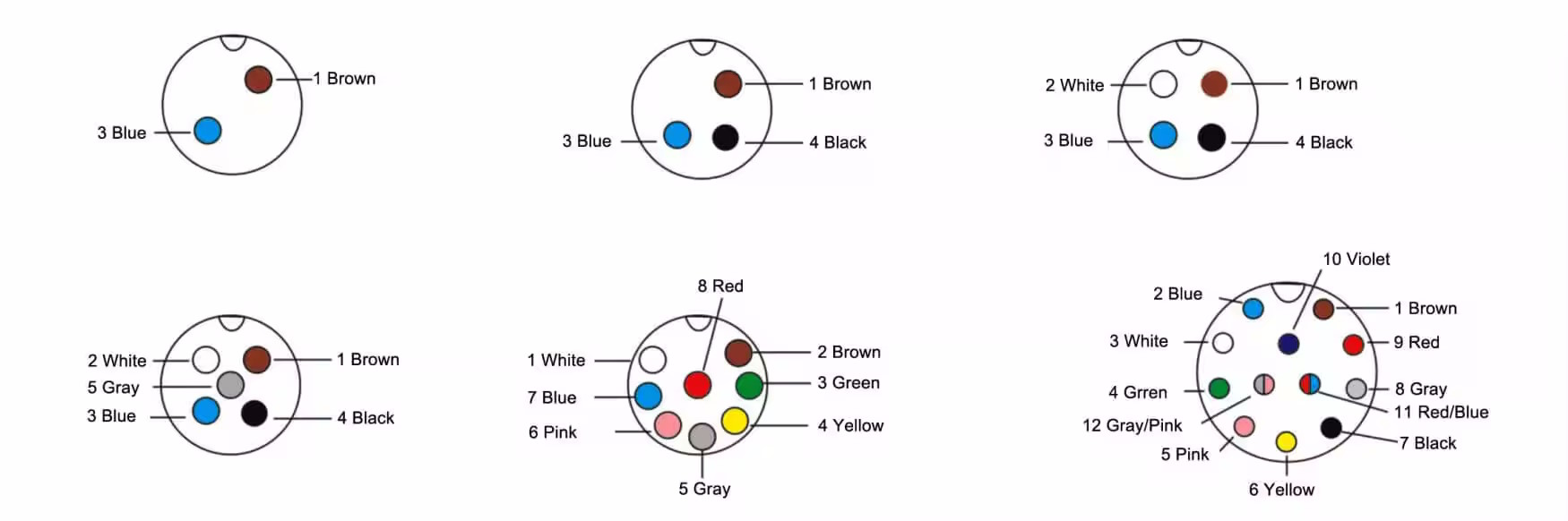

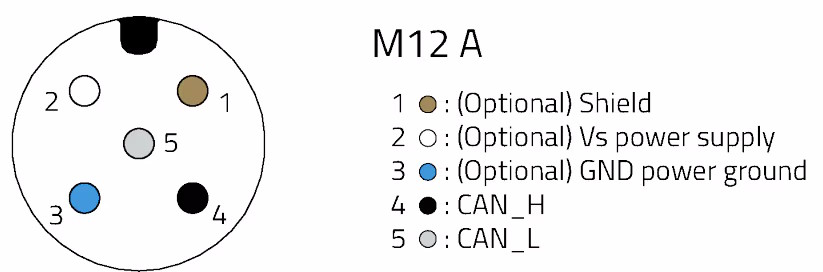

M12 连接器可用于 CAN（控制器局域网）总线通信，为工业自动化中的数据（有时也包括电源）提供坚固、密封的连接。常见的 A 编码 4 针或 5 针版本可用于现场总线/CAN，但必须将特定编码（A、B 等）、引脚数和电缆与您的设备匹配，才能正确传输信号和电源。

网***

还是用信号继电器吧

zac***

Debu*** 发表于 2025-12-31 12:33
请详细描述：
第一路，输入信号是否是方波？幅度和阻抗多少？
第二路，0-20mA是输入还是输出？电压多少？

第一路，输入信号是方波，一个接近传感器，测量旋转的转速，目前使用两个1206封装1K电阻和1206封装330欧电阻作为光耦前端，
第二路，0-20MA是采集传感器的信号，电压9-36V通用，
第三路，采集传感器输入信号，电流不大，
第四路，采用的是英飞凌高边开关，标称每路最大3A电流，电压9-36V，典型12或者24V，评率200K或者1000K，

Debu***

zac*** 发表于 2026-1-7 08:26
第一路，输入信号是方波，一个接近传感器，测量旋转的转速，目前使用两个1206封装1K电阻和1206封装330欧 ...

定时器是一个脉冲计一个数，如希望上升沿和下降沿都计数，可以使用外部中断0或1
光耦输出接单片机没有问题，注意光耦速度，如速度不够可使用6N137等高速光耦
MCU读0~20mA信号，可以直接使用100Ω电阻直接转换为0~2V，MCU的VREF接431或REF3025的2.5V基准，注意电阻要用高精度低温漂的，体积尽量大以分散发热，建议1206或以上封装，或MELF电阻
MCU读0~10V信号，可以直接使用电阻分压，如外部信号内阻过大，可以使用高精度低失调运放缓冲
PWM输入频率除以最大计数值等于输出频率，频率越高精度越低
