关于开启外部晶振导致触摸按键不可用的情况

test***

现象就是把时钟切换注释，用内部的24Mhz，可以正常工作，但是用外部的就会卡死，
下面为时钟切换


    CLKSEL = 0x00;               // 先切换到内部IRC
    P_SW2 = 0x80;
    XOSCCR = 0xc0;               // 启动外部晶振
    while(!(XOSCCR & 1));        // 等待外部晶振稳定
    CLKDIV = 0x00;               // 时钟分频
    CLKSEL = 0x01;               // 切换到外部晶振
    P_SW2 = 0x00;                // 禁止访问扩展寄存器

然后进行触摸按键的配置


    P_SW2 |= 0x80;          // 允许访问XSF寄存器



    // 1. 通道使能
    TSCHEN1 = 0x00;         // 关闭0-7通道
    TSCHEN2 = 0x78;         // 使能TK11~14 (0111 1000) → 4个通道

    // 2. 其他基础配置
    TSRT = 0x00;            // LED扫描关闭
    TSWUTC = 0x00;          // 唤醒功能关闭

    // 3. 核心周期配置
    TSCFG1  = (3<<4) + 6;     //

    TSCFG2 = 0x02;  // 5/8 AVCC
    TSCTRL = 0xA0;          // 触摸控制器基础配置（保持原有）

    // 4. 开启中断
    IE2 |= 0x80;            // 开启触摸中断
void TKSU_Interrupt(void) interrupt 35
{
//    static u16 k=0;
//    k++;
//    if(k==1000)k=0;
//    TK_cnt[12]=k;
//


    u8 status ;
    u8 channel;
    P_SW2 |= 0x80;
    status = TSSTA2;
    if(status & 0x40)       // 数据溢出
    {
        TSSTA2 |= 0x40;     // 写1清零
    }
//
    if(status & 0x80)       // 扫描完成
    {
        channel = status & 0x0f;
        TSSTA2 |= 0x80;     // 写1清零

        // 只保存TK11~TK14
        if(channel >= 11 && channel <= 14)
        {
            TK_cnt[channel] = TSDAT;
        }
    }
}

神***

先看下这个程序：

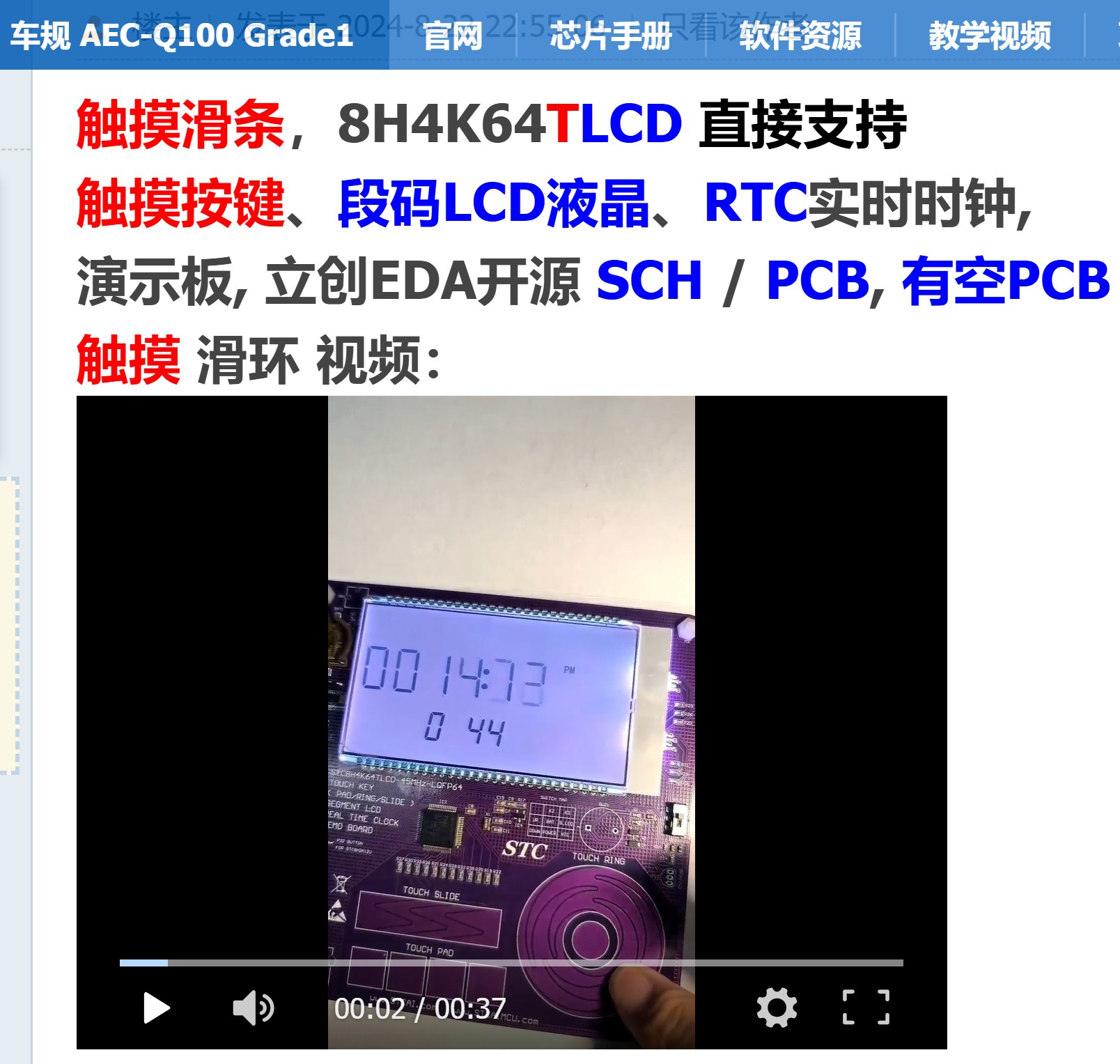

触摸滑条，8H4K64TLCD, 触摸按键、段码LCD液晶、RTC实时时钟演示程序，有空PCB - 段码LCD/80mA大电流LED数码管自动刷新显示/RTC实时时钟/触摸按键/低功耗 国芯人工智能技术交流网站 - AI32位8051交流社区

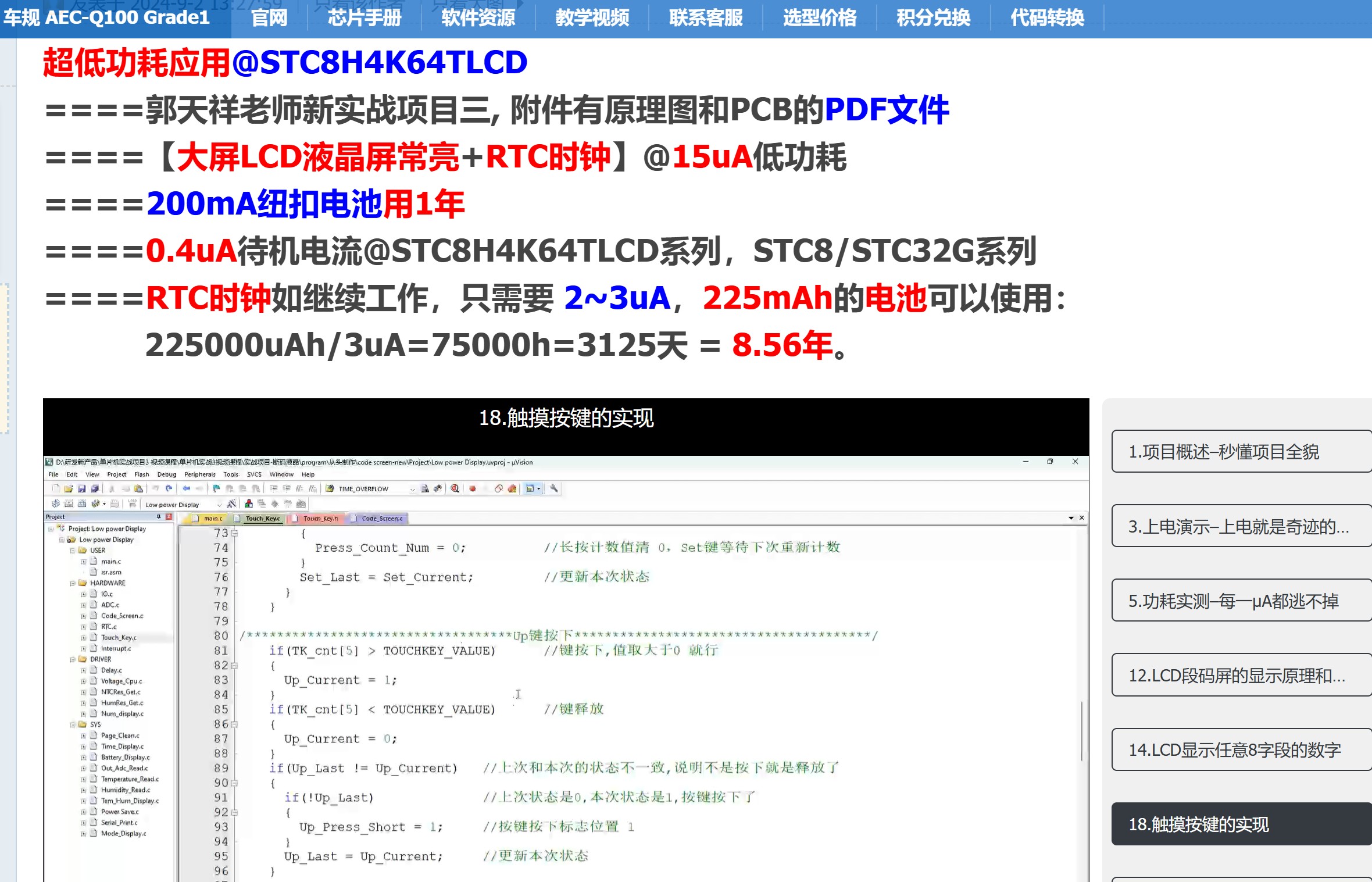

0.4uA待机电流，15uA低功耗，郭天祥老师实战项目3超低功耗应用 - 郭天祥老师从51到32位51直播视频课程，实战项目专区，低功耗设计 国芯人工智能技术交流网站 - AI32位8051交流社区

test***

神*** 发表于 2025-12-28 08:38
先看下这个程序：

我这里并没有用到低功耗，芯片是STC8H1K08T，
之前的代码都是用的外部24MHz,
加上这个触摸功能后就不行了，再用回内部irc又可以运行，
但因为我要做的是个计时的，所以用了外部的外部的晶振

神***

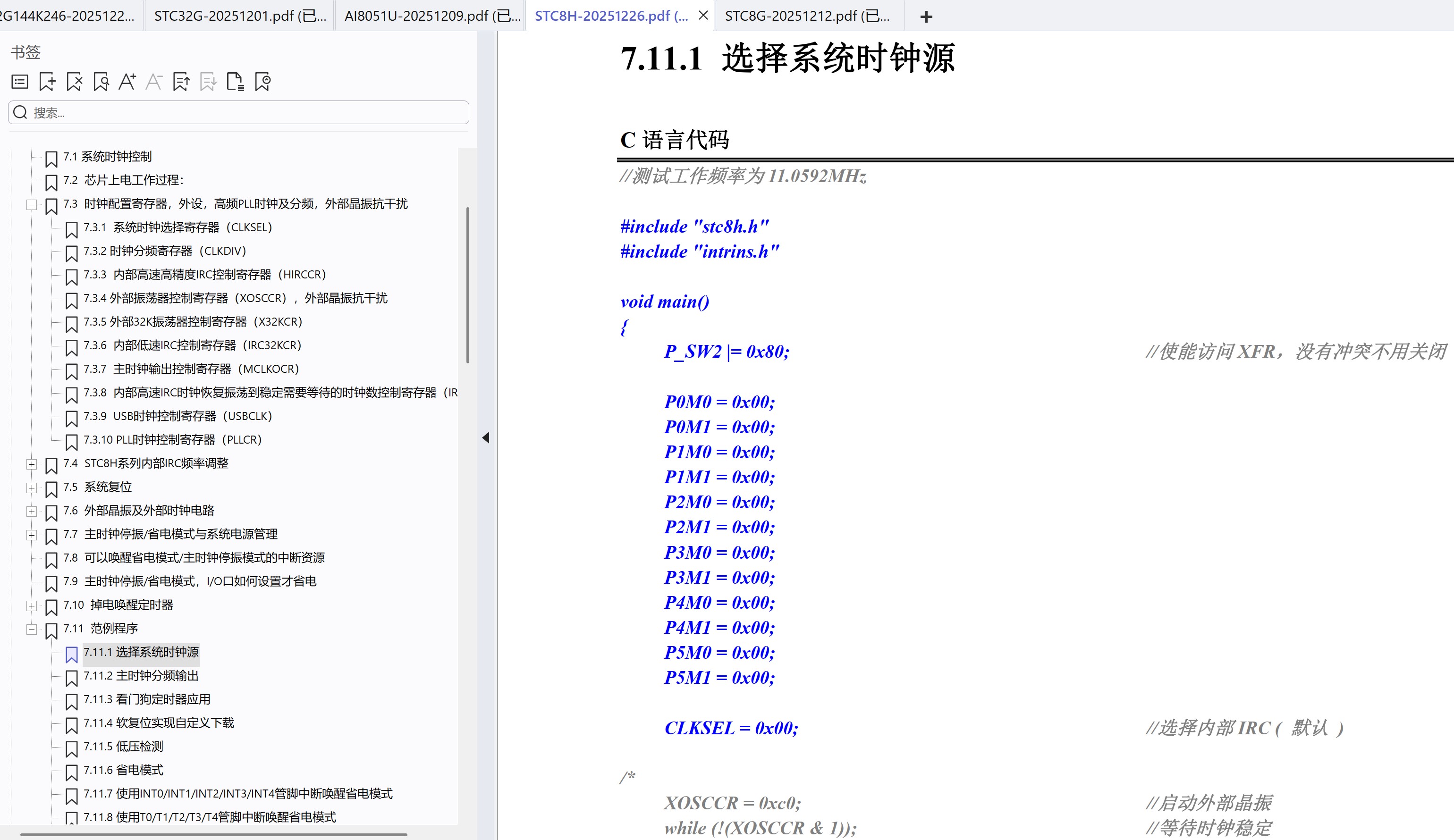

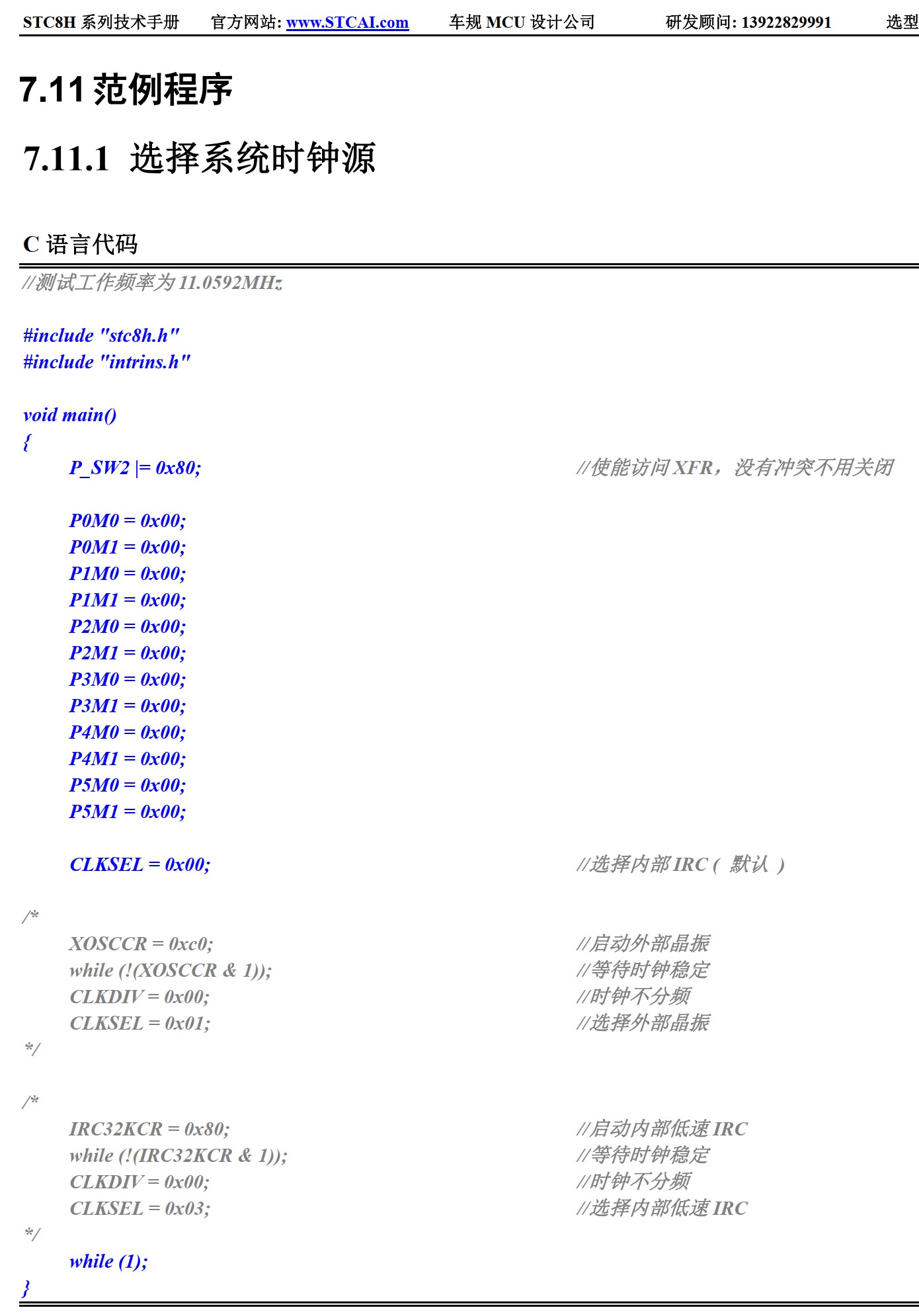

https://www.stcaimcu.com/data/download/Datasheet/STC8H.pdf

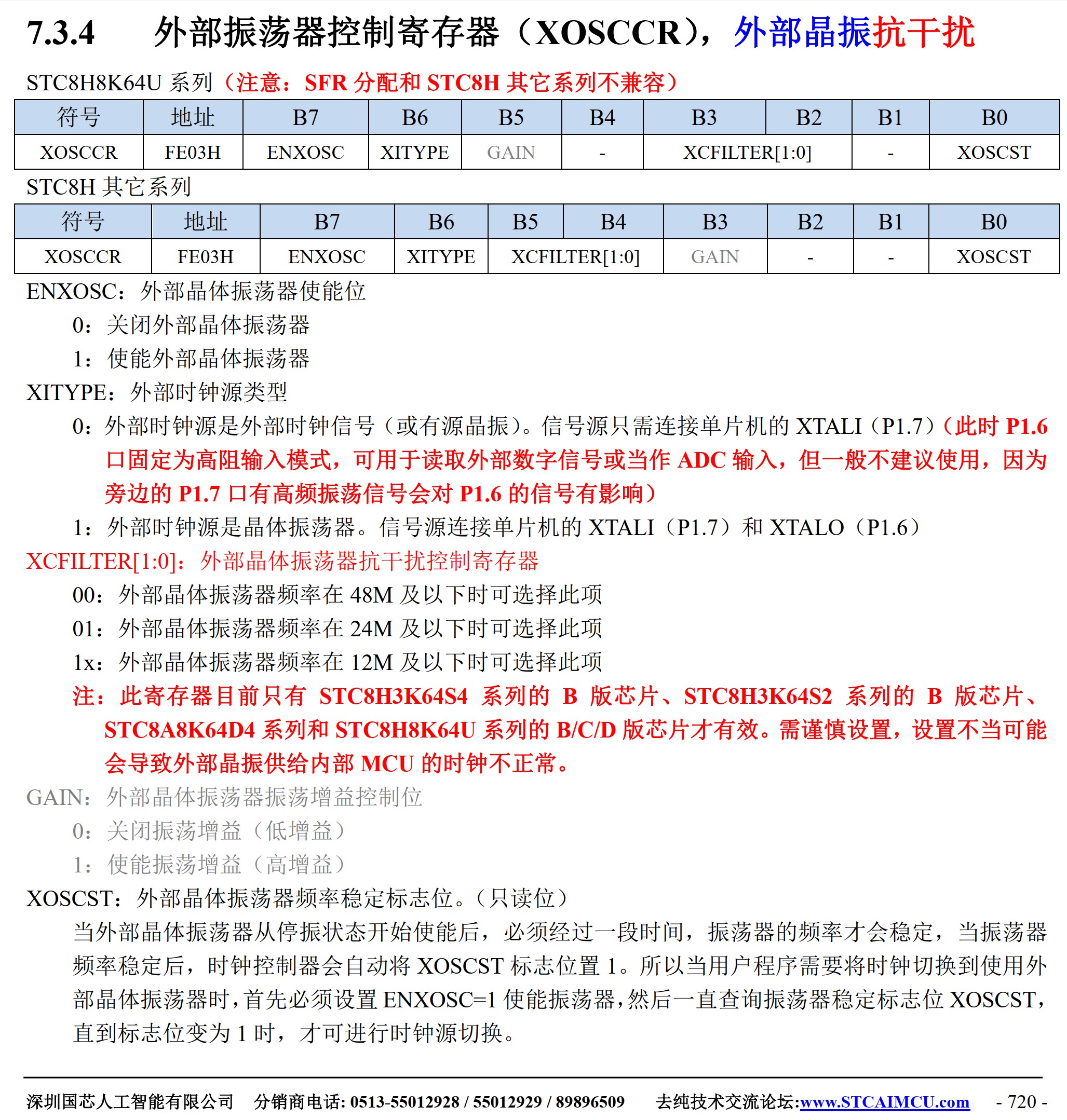

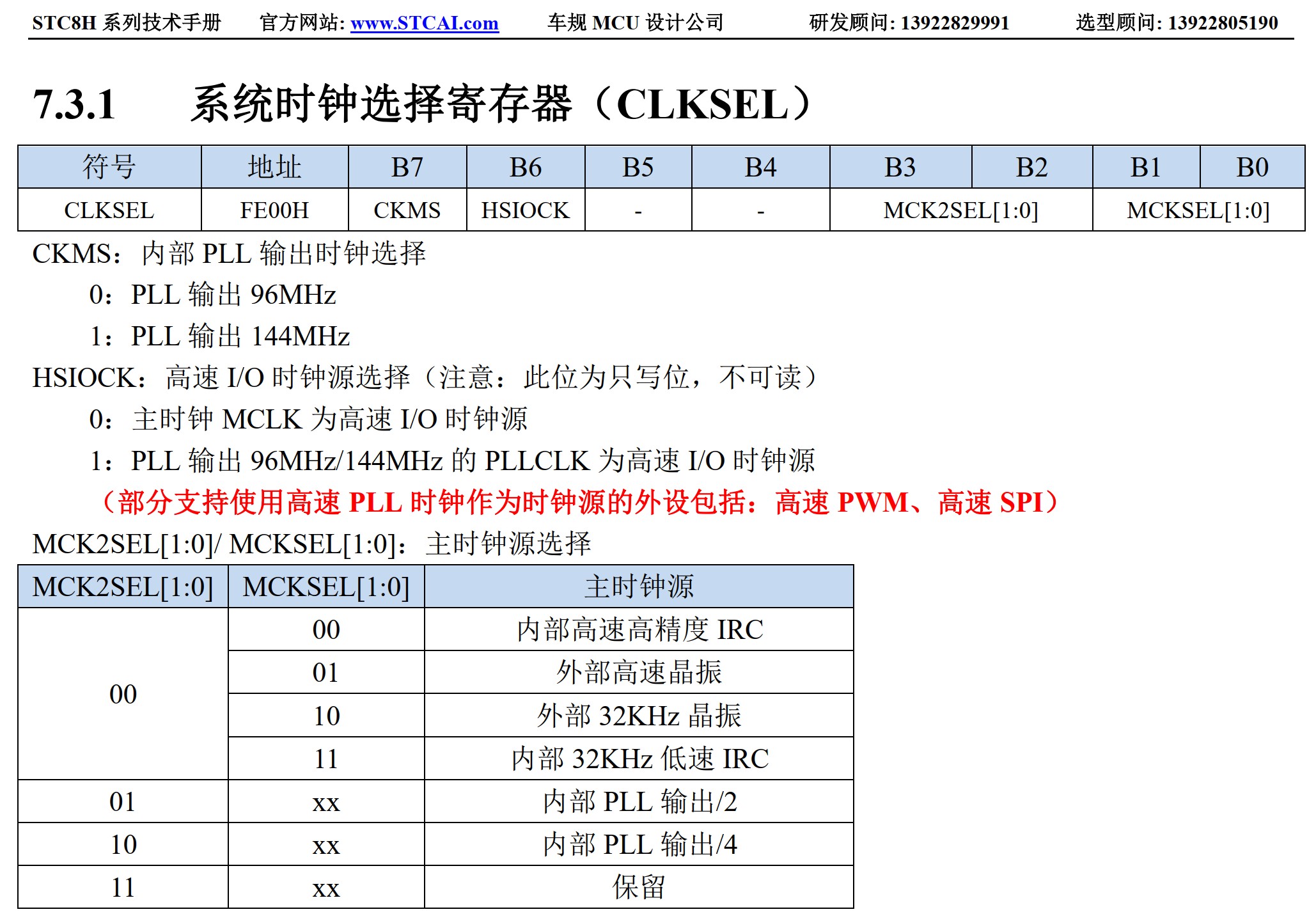

选择外部晶振：
A, 外部高速晶振

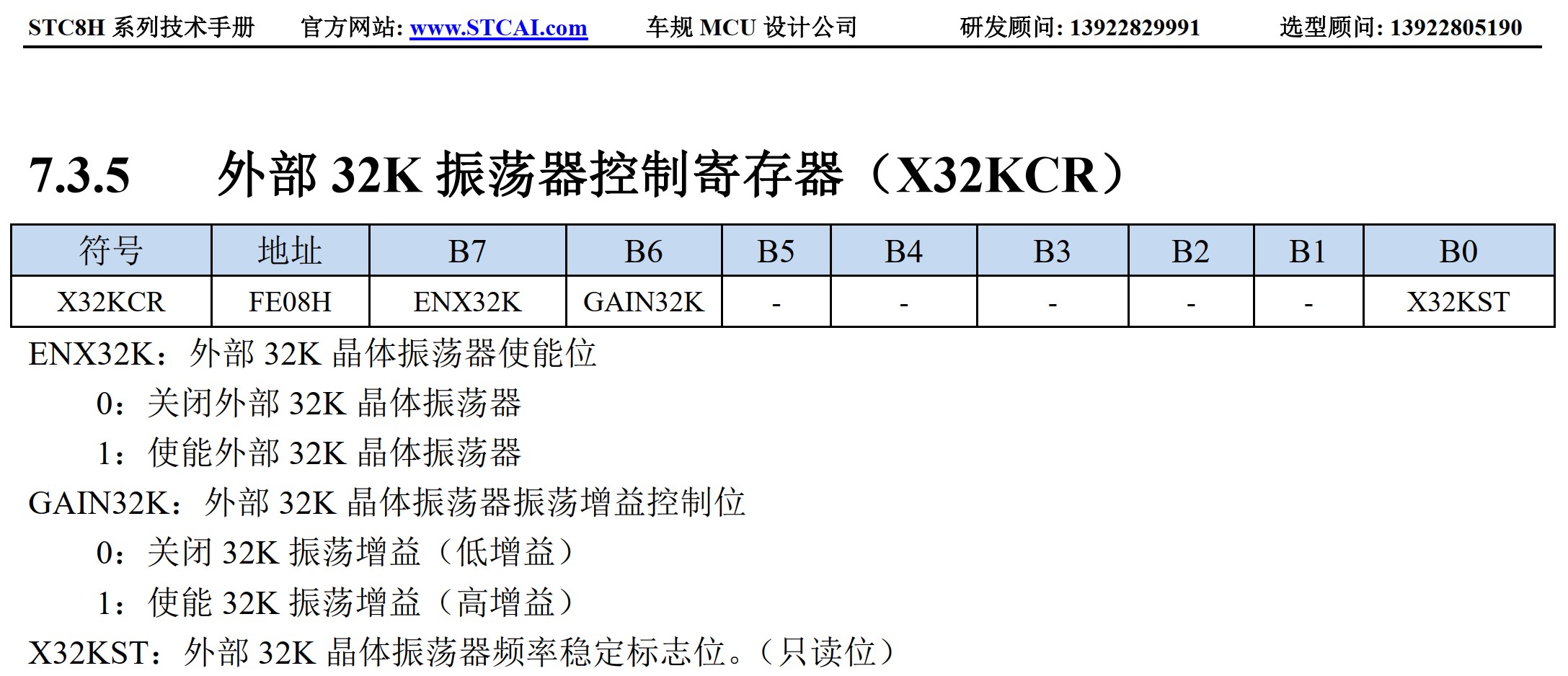

B, 外部低速 32768-RTC晶振
设置参数不同

神***

永远允许访问 扩展的 XFR
===中途不要关，防止再设置时，遗漏打开

神***

test***

神*** 发表于 2025-12-28 15:07
永远允许访问 扩展的 XFR
===中途不要关，防止再设置时，遗漏打开

我去掉触摸部分的代码，测试过确实是工作在外部的24Mhz，P_SW2也没有再关闭

神***

你把真实能跑的测试程序简化，编译能运行后，贴出来
我请研发帮你分析


还有 芯片拍个图片发上来
原理图的 PDF 发上来

test***

神*** 发表于 2025-12-28 15:38
你把真实能跑的测试程序简化，编译能运行后，贴出来
我请研发帮你分析

这样可以吗，需要简化到单个.c能运行吗
#include "STC8Hxxx.h"



void TouchKey_Init(void)
{


    P_SW2 = 0x80;        // 允许访问扩展寄存器

    // 1. 通道使能
    TSCHEN1 = 0x00;         // 关闭0-7通道
    TSCHEN2 = 0x78;         // 使能TK11~14 (0111 1000) → 4个通道

    // 2. 其他基础配置
    TSRT = 0x00;            // LED扫描关闭
    TSWUTC = 0x00;          // 唤醒功能关闭

    // 3. 核心周期配置
    TSCFG1  =(1<<4) + 4;
    TSCFG2 = 1;


    TSCTRL |= 0x80;
    // 4. 开启中断
    IE2 |= 0x80;            // 开启触摸中断


}
// 系统初始化函数
void System_Init(void)
{



    P_SW2 = 0x80;        // 允许访问扩展寄存器

//    // 初始化时钟
    CLKSEL = 0x00;               // 先切换到内部IRC

    XOSCCR = 0xc0;               // 启动外部晶振
    while(!(XOSCCR & 1));        // 等待外部晶振稳定
    CLKDIV = 0x00;               // 时钟分频
    CLKSEL = 0x01;               // 切换到外部晶振
    delay_ms(5);

    TouchKey_Init();




    // 初始化外设
    //P1M1 = 1111,1111B
    //P1M0 = 0000,0000B
    //P1.7 高阻，P1.6 高阻
    P1M0 &= ~0x03;
//此时 P1.7 / P1.6 是啥工作模式 ？
    P1M1 &= ~0x03;
//此时 P1.7 / P1.6 是啥工作模式 ？

    P11=1;
    P10=1;

    Uart2_Init();
    Uart1_Init();
    Timer0_Init();

    P3M0 &= ~0x80; P3M1 &= ~0x80;
//     P3M0 &= ~0x80; P3M1 |= 0x80;



    P1M0 &= ~0x10; P1M1 &= ~0x10;

    keys_init();

    TM1621D_init();
    WS2812_Init();

//后续把晶振修改放到这后可正常运行，删掉了些不相关的代码


    EA = 1;           // 总中断使能
    power_on = 1;

    delay_ms(5);

}

void main()
{

    // 系统初始化
    System_Init();

    // 初始状态



    while(1)
    {



    }
}




void TKSU_Interrupt(void) interrupt 35
{

//
    u8 status ;
    u8 channel;

    status = TSSTA2;
    if(status & 0x40)       // 数据溢出
    {
        TSSTA2 |= 0x40;     // 写1清零
    }
//
    if(status & 0x80)       // 扫描完成
    {
        channel = status & 0x0f;
        TSSTA2 |= 0x80;     // 写1清零


        if(channel >= 11 && channel <= 14)
        {
            TK_cnt[channel] = TSDAT;
        }
    }
}

test***

神*** 发表于 2025-12-28 15:38
你把真实能跑的测试程序简化，编译能运行后，贴出来
我请研发帮你分析
