触摸滑条，8H4K64TLCD, 触摸按键、段码LCD液晶、RTC实时时钟演示程序，有空PCB

Debu*** · 发表于 2024-8-3 14:58:28

触摸滑条，8H4K64TLCD 触摸按键、段码LCD液晶, 有空PCB
RTC实时时钟, 演示板, 立创EDA开源 SCH / PCB
V1.1：
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=13578

LCEDA工程：

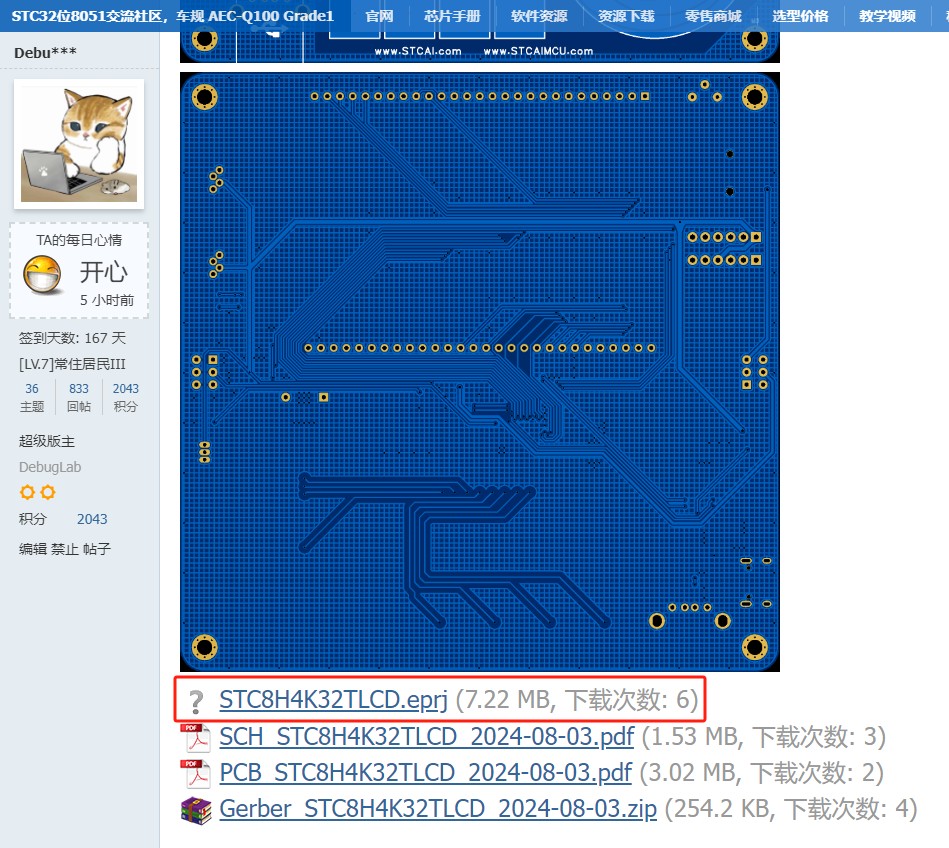

STC8H4K64TLCD.eprj (7.06 MB, 下载次数: 430)
原理图：

SCH_STC8H4K64TLCD_2024-08-23.pdf (1.53 MB, 下载次数: 385)
PCB图：

PCB_STC8H4K64TLCD_2024-08-23.pdf (2.53 MB, 下载次数: 312)
Gerber：

Gerber_STC8H4K64TLCD_2024-08-23.zip (258.39 KB, 下载次数: 234)
BOM：

BOM_STC8H4K64TLCD_2024-08-23.xlsx (10.99 KB, 下载次数: 74)
例程（持续更新）：

STC8H4K64TLCD触摸按键滑环滑条段式液晶实时时钟演示板例程-20240822.zip (112.45 KB, 下载次数: 457)
其他：

LCD.zip (12.45 MB, 下载次数: 428)

计算.xlsx (11.79 KB, 下载次数: 294)

修改TS_MAP数组，然后就会根据TSSTA2扫描完某个通道的结果保存到TS_BUF[0][n]
0是读到的寄存器值，1是滤波后的

串口命令（HEX模式）
mn（m=0~4，n=0~B）查看TS_BUF[m][n]
50取消校准
51校准当前通道最小值
52校准当前通道最大值
53校准所有通道最小值
54校准所有通道最大值

串口发送一个字节，低4位是通道号，高4位是TS_BUF[x][n]中的x

不要触摸，发一下53，过一两秒钟发54，全部按正常触摸方式触摸一遍（不要用力按），然后发50，校准完成

正确校准后
TS_BUF[2][n]是TS_BUF[1][n]的最小值
TS_BUF[3][n]是TS_BUF[1][n]的最大值

然后TS_BUF[4][n]就能正确输出0~4095

触摸滑环函数计算，输出0~4095到Ring变量

TS_Ring低3位是触摸滑环是否按下的状态，最高位是触摸滑环是否有效（3个触摸按键中有任意一个按下为有效），这三个触摸按键，全0和全1无效

Debu*** · 发表于 2024-8-22 22:55:06

触摸滑条，8H4K64TLCD 直接支持
触摸按键、段码LCD液晶、RTC实时时钟,
演示板, 立创EDA开源 SCH / PCB, 有空PCB
触摸滑环视频：

如果无法播放，请点击此处在新窗口打开

例程版本：20240822

Debu*** · 发表于 2024-8-24 10:53:56

触摸滑条，8H4K64TLCD 直接支持
触摸按键、段码LCD液晶、RTC实时时钟,
演示板, 立创EDA开源 SCH / PCB, 有空PCB
触摸滑环，控制30点环形WS2812：

如果无法播放，请点击此处在新窗口打开

Debu*** · 发表于 2024-8-3 15:12:32

本帖最后由 DebugLab 于 2024-8-3 18:45 编辑

注意：原理图与官方设计略有不同，修改内容如下：
https://www.stcaimcu.com/forum.php?mod=redirect&goto=findpost&ptid=9182&pid=95845
12#~15#、17#~19#

CN3插I2C模块的引脚定义：

一般情况下，传感器模块靠左插，OLED模块靠右插

SPI TFT液晶模块因SS_4被段码LCD占用（用不了硬件SPI）（中景园技术支持强烈建议使用SS控制CS，防干扰）且RST需要外部RC复位（IO口不够了），没做SPI TFT液晶模块专用插座

RGB背光LED限流电阻，RGB视觉亮度相等（全开混合为正白光）时，RGB分别串联的电阻阻值不同，需要使用实物调试，原理图非准确值，暂定1K
调试方法：因相同电流下红色LED视觉亮度最暗，先确定红色LED的限流电阻，IO口最大20mA，该电阻选用10mA以内合适的值，再根据视觉亮度确定绿色LED和蓝色LED的限流电阻（都比红色的阻值大）

K2说明：K2向上为外部电源+电池供电，无法通过Q2控制电源，不能冷启动下载程序，无1K放电电阻；K2向下为外部供电，断开电池，接入1K放电电阻，可以冷启动下载程序，短路D2，D2不产生压降
K3说明：因接绿色LED背光的PWM2N_3与接NTC的ADC7复用，接一起可能会相互干扰，使用K3切换这两个功能。K3向上接通绿色LED背光断开NTC，K3向下接通NTC断开绿色LED背光。注意拨到下方时禁止使用PWM2N_3输出信号

so*** · 发表于 2024-8-3 17:10:07

液晶屏是定值的，其他rtc使用外部晶振时间误差应该比较小，还有蜂鸣器可以设置闹钟，使用触摸板没有按键的烦恼。不错啊。

lcl*** · 发表于 2024-8-3 18:09:28

板上的触摸按键用铜皮这样设计有啥技巧？为啥不是一个园形，方形的铜皮？

Debu*** · 发表于 2024-8-3 18:42:09

lcl*** 发表于 2024-8-3 18:09
板上的触摸按键用铜皮这样设计有啥技巧？为啥不是一个园形，方形的铜皮？ ...

触摸滑条和触摸滑轮
https://www.stcaimcu.com/forum.php?mod=redirect&goto=findpost&ptid=9182&pid=88487

Debu*** · 发表于 2024-8-9 12:00:44

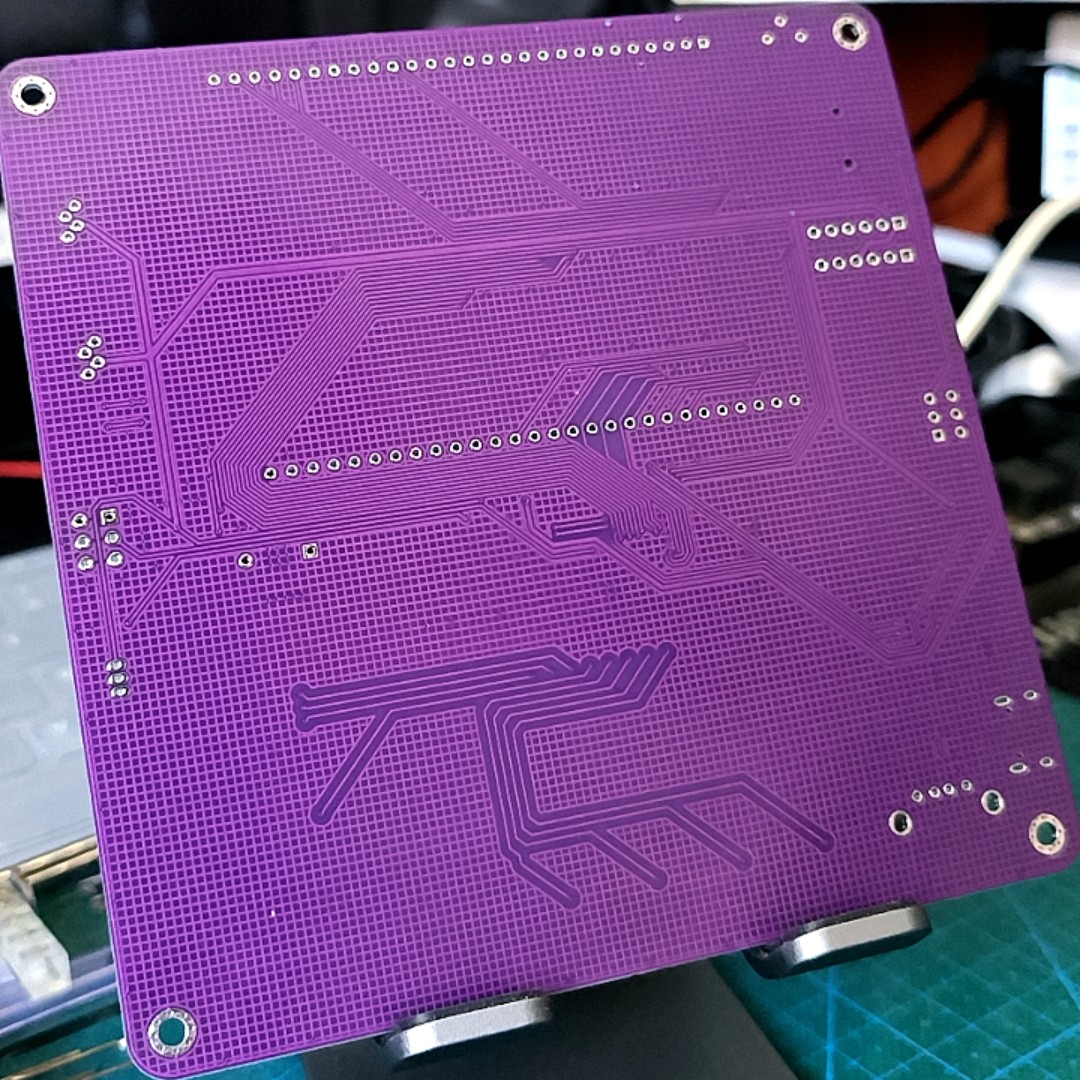

板子收到了，这次做的紫色的，还挺好看

haiya*** · 发表于 2024-8-13 14:36:31

Debu*** 发表于 2024-8-9 12:00
板子收到了，这次做的紫色的，还挺好看

这个有没有开源文件？？？

Debu*** · 发表于 2024-8-13 15:32:21

haiya*** 发表于 2024-8-13 14:36
这个有没有开源文件？？？

haiya*** · 发表于 2024-8-14 08:02:25

Debu*** 发表于 2024-8-13 15:32

好的谢谢

Debu*** · 发表于 2024-8-17 12:43:05

纠正：原理图有误，R18应为100K，复制粘贴的忘了改
