LCR测试仪，鉴相后没有直流分量输出，请各位高手帮忙看看

lcws***

HeZiXi*** 发表于 2025-12-17 17:32
你的意思说正弦波的峰值幅度太少了，是吗？前级没有起到信号放大的作用？ ...

我也不清楚幅度够不够。
看你15楼的图，感觉幅度还行吧，通过U6\U7\U8可以调节放大倍数，自己检查一下。
但是发现一个问题，SW_IN似乎有个负电压的偏置，看原理图是串了C41过来的，应当是0电平在中间的上下对称波形才对，
建议排查一下这个负电压产生的原因。
另外，关于原理，我也不懂，说下猜测：
U22这个模拟开关可以将SW切换到0ANGLE_SW、90ANGLE_SW，
这里应当要不断的切换，得到不同SW信号下的鉴相输出(设为v1,v2)，通过三角函数atan2(v1,v2)得到相位角。

梁***

HeZiXi*** 发表于 2025-12-17 18:52
紫色方波形图是0度的方波，SW信号是0度方波和90度方波的切换信号，“左图，SW号滞后波形90度，此时将没有 ...

你可以这样看，方波正半周，鉴相输出波形，负半周输出0电平，滤波电路再平均，就能看明白了。

HeZiXi***

lcws*** 发表于 2025-12-17 19:49
我也不清楚幅度够不够。
看你15楼的图，感觉幅度还行吧，通过U6%u7%u8可以调节放大倍数，自己检查一下。
...

是的，这里是有个继电器不断的切换0度跟90度的方波，是不是切换的频率不够快？

lcws***

HeZiXi*** 发表于 2025-12-17 19:57
是的，这里是有个继电器不断的切换0度跟90度的方波，是不是切换的频率不够快？ ...

7楼那个图就是在切换0度跟90度是吧，看样子切换频率是1Hz左右，应该还可以，

但是ADC_OUT的变化不明显，可能因为示波器是500mV每格，但信号的变化量大概只有20mV,所以可能看不出来，但
ADC应是能测出来的。或者用示波器测11楼图中的A点，示波器调到50mV或100mV每格。
要想看到明显波形，建议想办法让SW_IN的幅度加大些。

HeZiXi***

lcws*** 发表于 2025-12-17 20:13
7楼那个图就是在切换0度跟90度是吧，看样子切换频率是1Hz左右，应该还可以，

但是ADC_OUT的变化不明显， ...

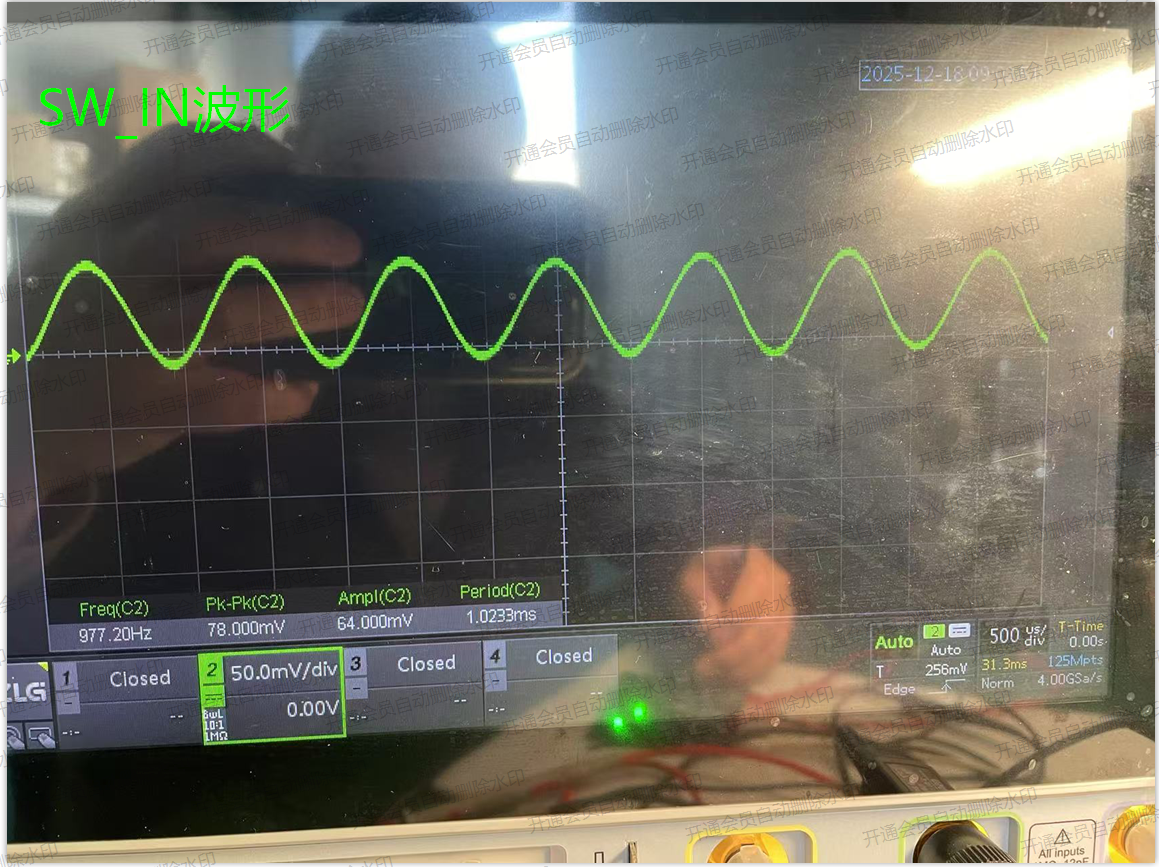

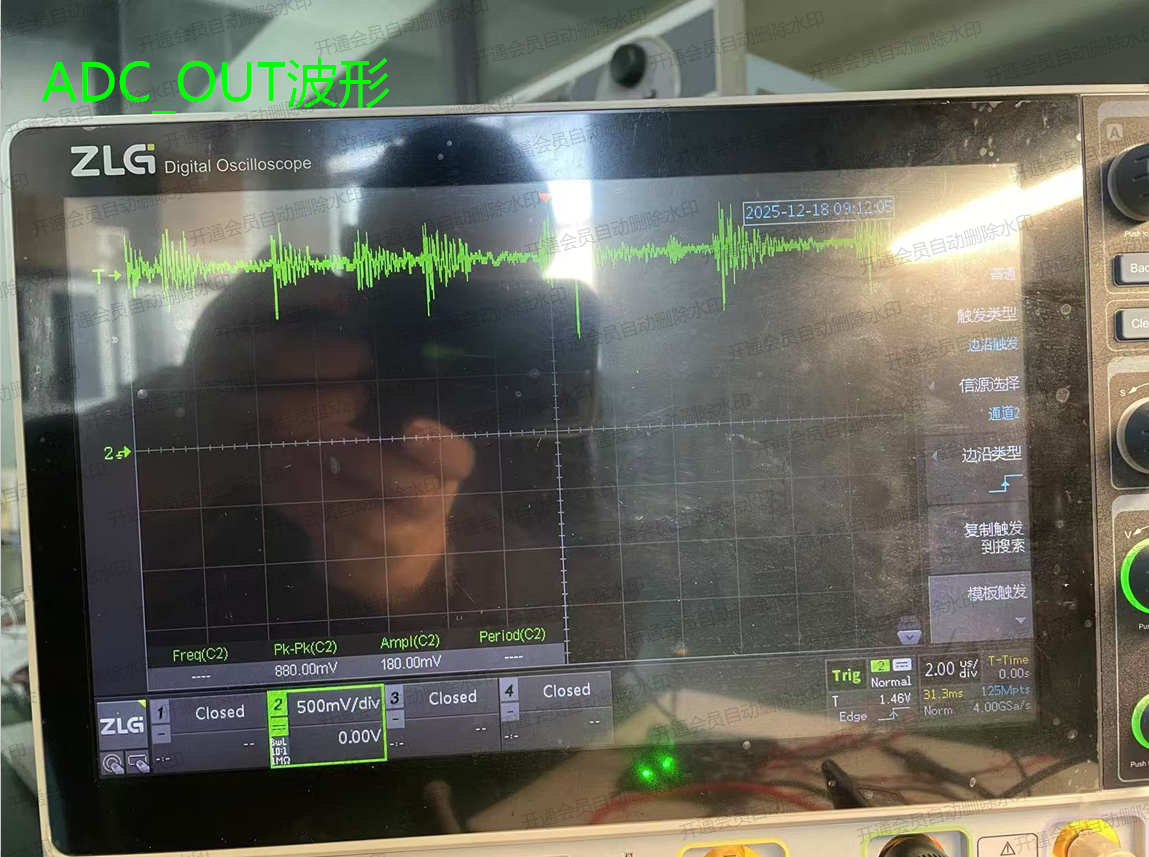

这2个是SW_IN和ADC_OUT的波形，我量了ADC_OUT的电压，有1.4V的电压，但是我把测量的器件拿走，ADC_OUT还有1.4V的电压，没有变化，应该波形还是不对，然后SW_IN的点位的信号幅度在78MV左右，如果不够，要调整到多少，烦请高手多指点一下

lcws***

HeZiXi*** 发表于 2025-12-18 10:49
这2个是SW_IN和ADC_OUT的波形，我量了ADC_OUT的电压，有1.4V的电压，但是我把测量的器件拿走，ADC_OUT还 ...

由于ADC_OUT的变化量约为20mV，在1.4V附近摆动，大约600ms改变一次，
你的示波器却是500mV每格、2us每格，当然看不出这20mV\600ms的变化；
得调到50mV/div、100ms/div，但由于有1.4V偏置，波形已经在屏幕外了，所以建议测11楼图中的A点，那里没有加1.4V偏置。
SW_IN你看能不能调到500mV。
从当前SW_IN波形来看，存在直流偏置，这样也是不行的，建议处理一下。

HeZiXi***

lcws*** 发表于 2025-12-18 11:09
由于ADC_OUT的变化量约为20mV，在1.4V附近摆动，大约600ms改变一次，
你的示波器却是500mV每格、2us每格， ...

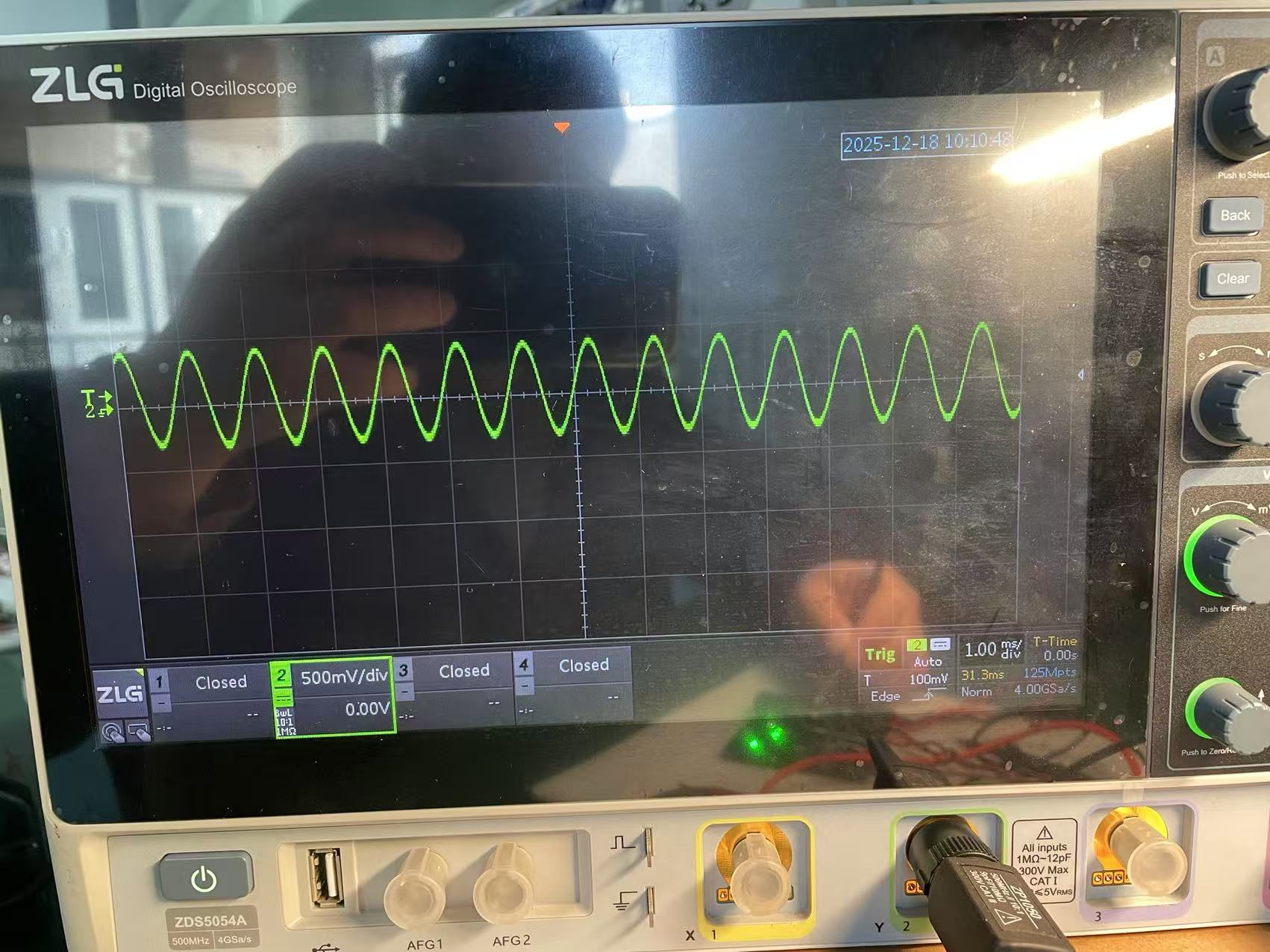

视频是A点波形图，图片是SW_IN波形图，请帮忙看一下，谢谢

lcws***

HeZiXi*** 发表于 2025-12-18 11:38
视频是A点波形图，图片是SW_IN波形图，请帮忙看一下，谢谢

哦，SW_IN的幅度看来是够大了，A点波形看起来很奇怪，但至少是在变化的，那么ADC_OUT也应该能看到电压有变化了吧？

HeZiXi***

lcws*** 发表于 2025-12-18 11:49
哦，SW_IN的幅度看来是够大了，A点波形看起来很奇怪，但至少是在变化的，那么ADC_OUT也应该能看到电压有 ...

这个是ADC_OUT点输出电压视频，不对劲！

lcws***

HeZiXi*** 发表于 2025-12-18 12:03
这个是ADC_OUT点输出电压视频，不对劲！

得用示波器看，它应在1.4V左右波动。
