关于打线异常--GIPO 功能切换咨询

Mike***

1. P1.2和P5.4打线为一个GPIO （27P），（ADC2不能使用） ； 通过哪个寄存器选择Pin27是哪组脚的功能呢？ P27切换1.2/P5.4组功能是如何实现？  同理Pin24（P1.3/P1.7）

2. 后续，以上打线异常，会怎么修改呢？ 功能脚会怎么分配。

神***

芯片名称，管脚图 贴上来，我们好查资料解答

Mike***

神*** 发表于 2025-12-11 19:13
芯片名称，管脚图 贴上来，我们好查资料解答

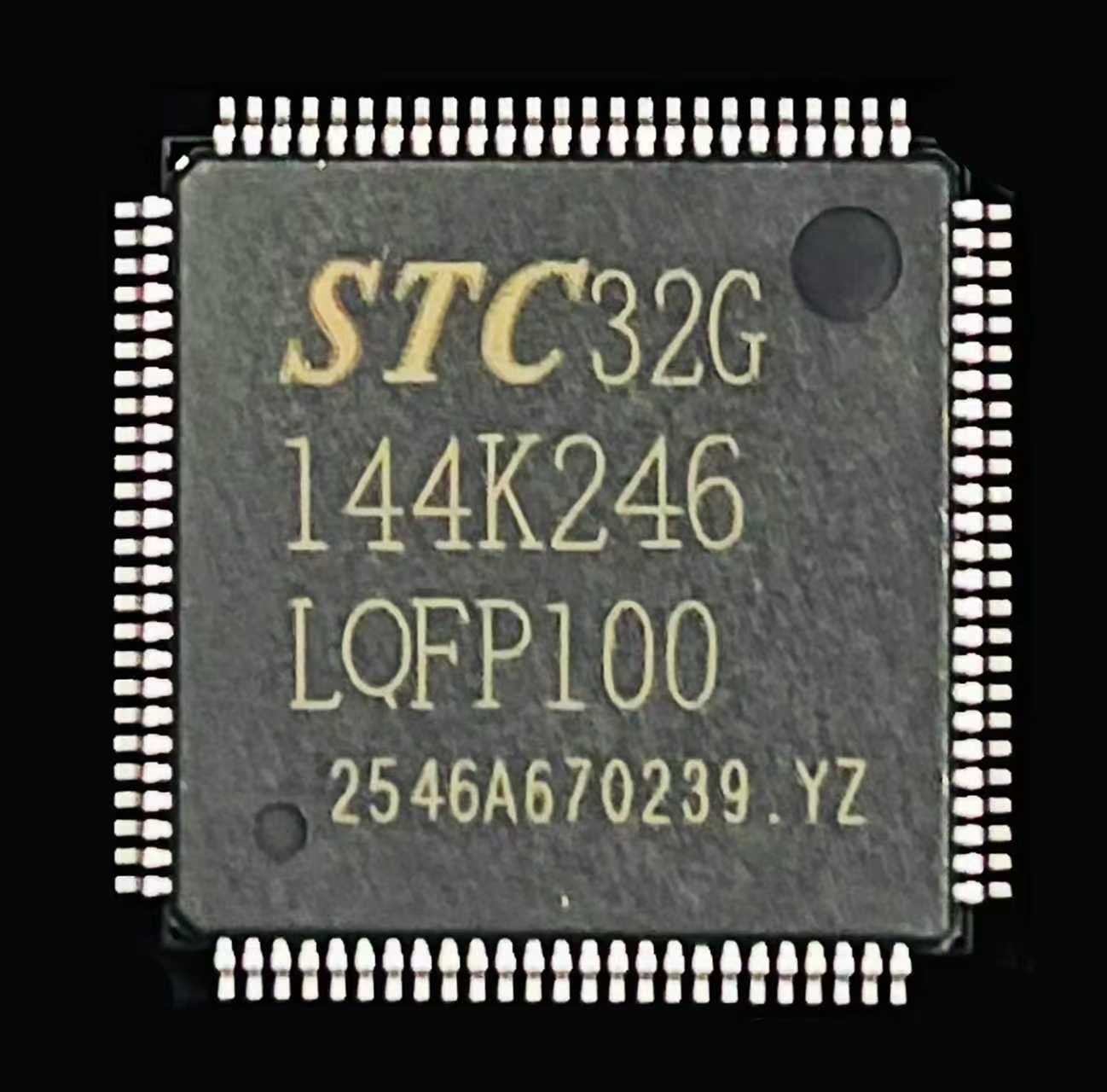

PN: STC32G144K246   LQFP100

hai***

一般不用的那个IO口我设置成高阻模式，没发现有什么问题

神***

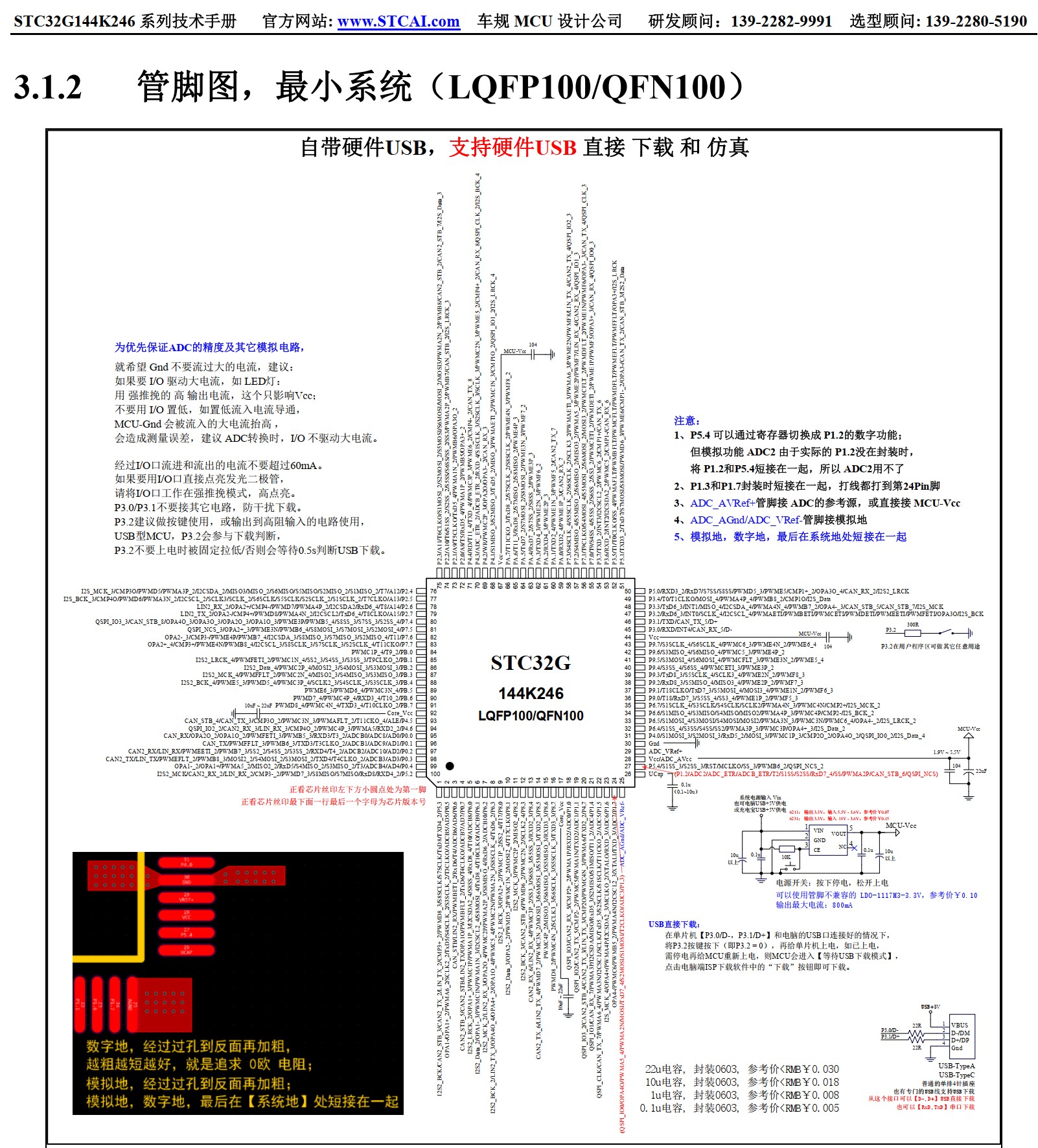

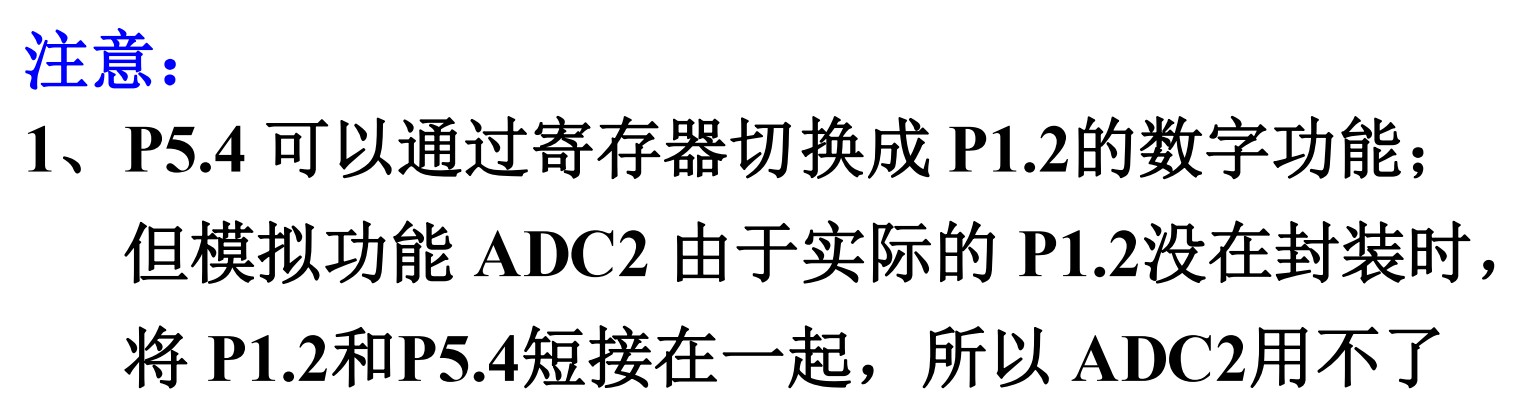

新样品，P1.2 / P5.4 这2跟线，都封装在 PIN27 上。
现已可以使用 P1.2上的所有功能

Mike***

神*** 发表于 2025-12-12 09:10
新样品，P1.2 / P5.4 这2跟线，都封装在 PIN27 上。
现已可以使用 P1.2上的所有功能

1. P1.2和P5.4打线为一个GPIO （27P），（ADC2不能使用） ； 通过哪个寄存器选择Pin27是哪组脚的功能呢？ P27切换1.2/P5.4组功能是如何实现？  同理Pin24（P1.3/P1.7）

神***

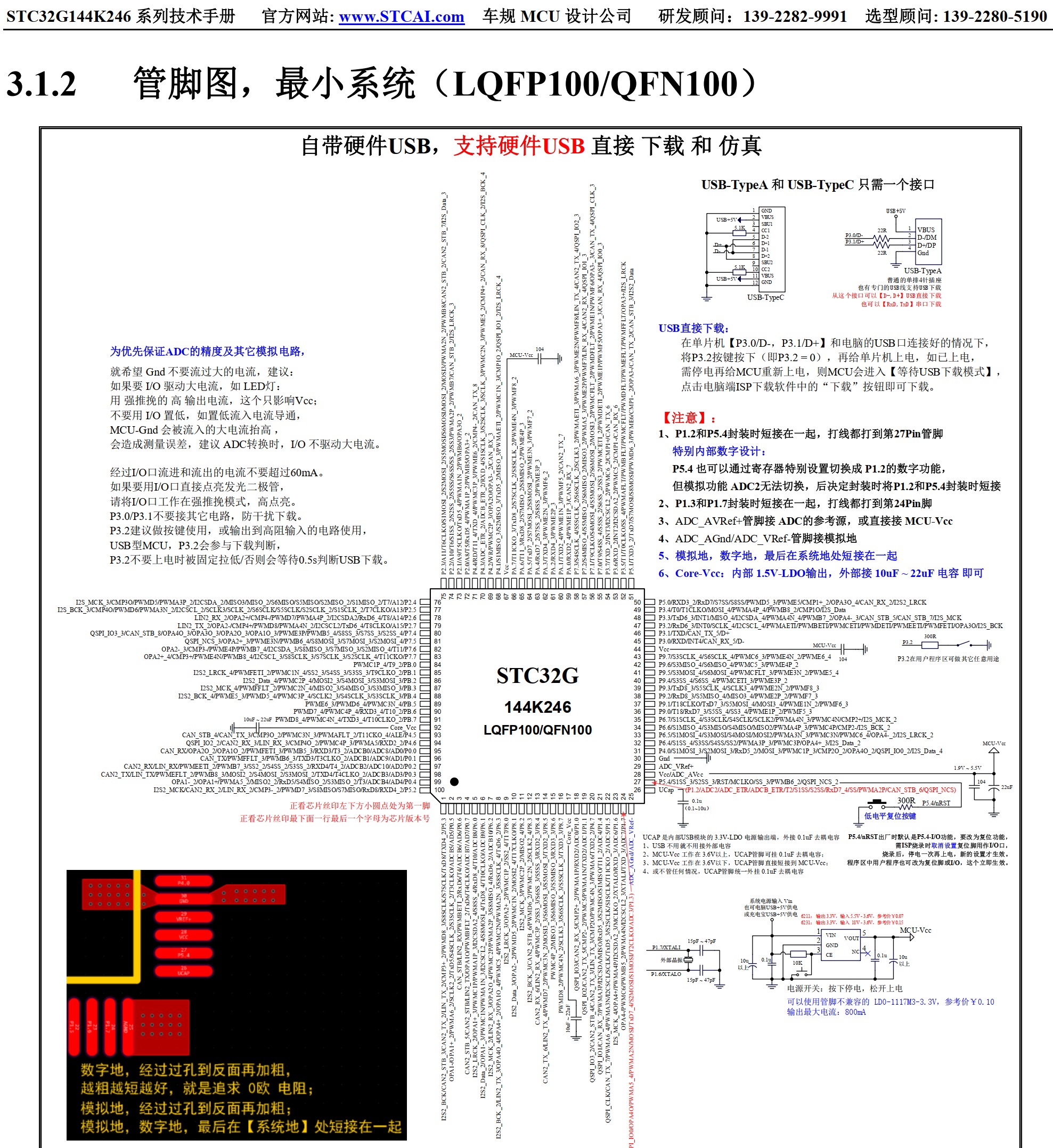

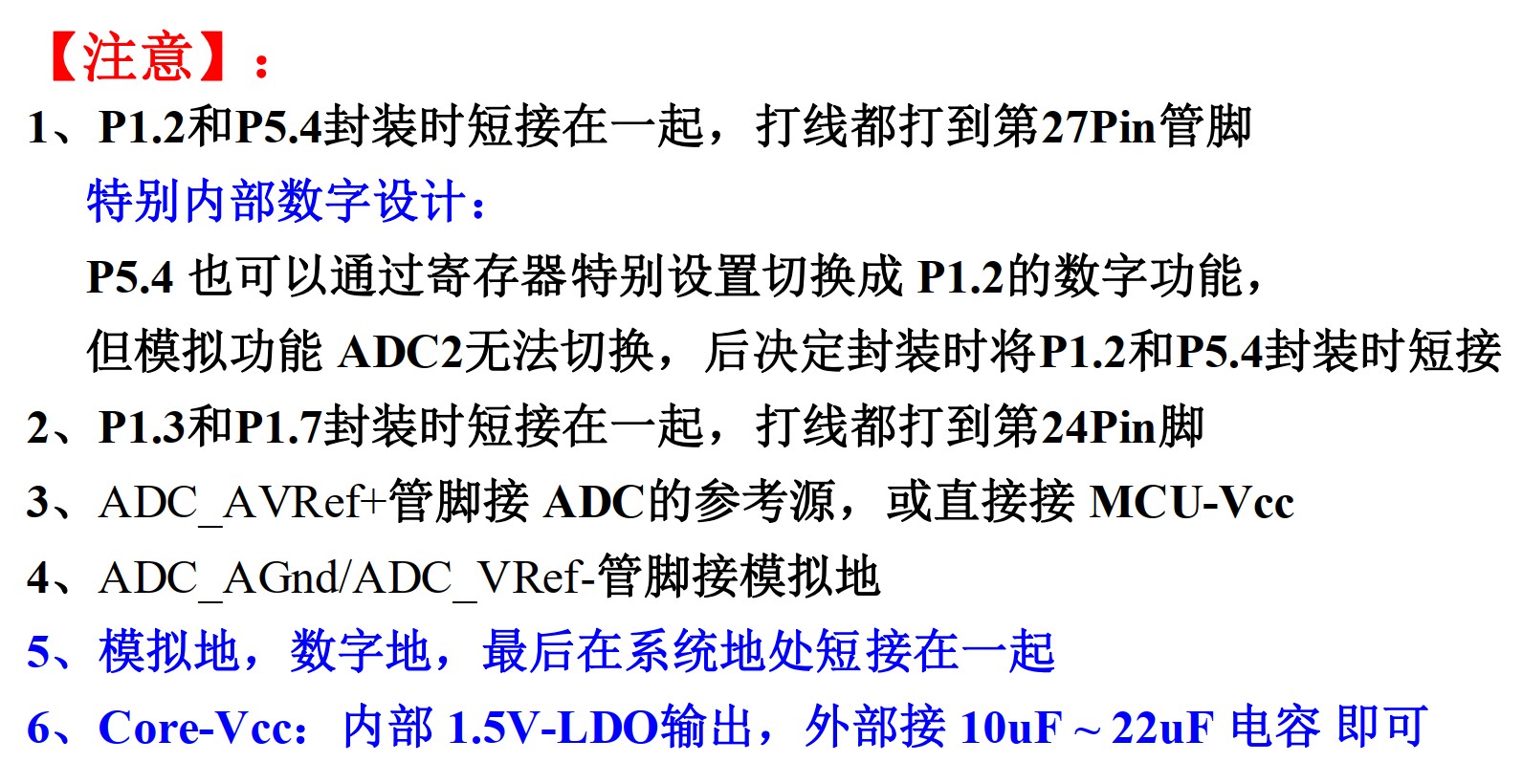

如上 丝印的 ，
P1.2 / P5.4 已直接封装时内部短接在一起，
P5.4 设置成 高阻输入，
P1.2 全部功能正常使用

Mike***

神*** 发表于 2025-12-13 01:10
如上 丝印的 ，
P1.2 / P5.4 已直接封装时内部短接在一起，
P5.4 设置成 高阻输入，

好的 谢谢
