Ai8H2K12U 烧录问题

zezh***

神*** 发表于 2025-12-2 15:38

我们说的不是同一个问题，现在是产品上必须要有HUB，

zezh***

神*** 发表于 2025-12-2 14:11
直接接 电脑的 USB, 确保：
1，有 P3.2按键
2，确保有电源开关

都出来 （HID1）USB Writer了，证明已经进入烧录模式了，
只不过是可能信号造成的问题而已，现在是要找问题，
你这2点提出来给我有用吗？

难道我不会吗？

神***

技术交流，懂礼貌

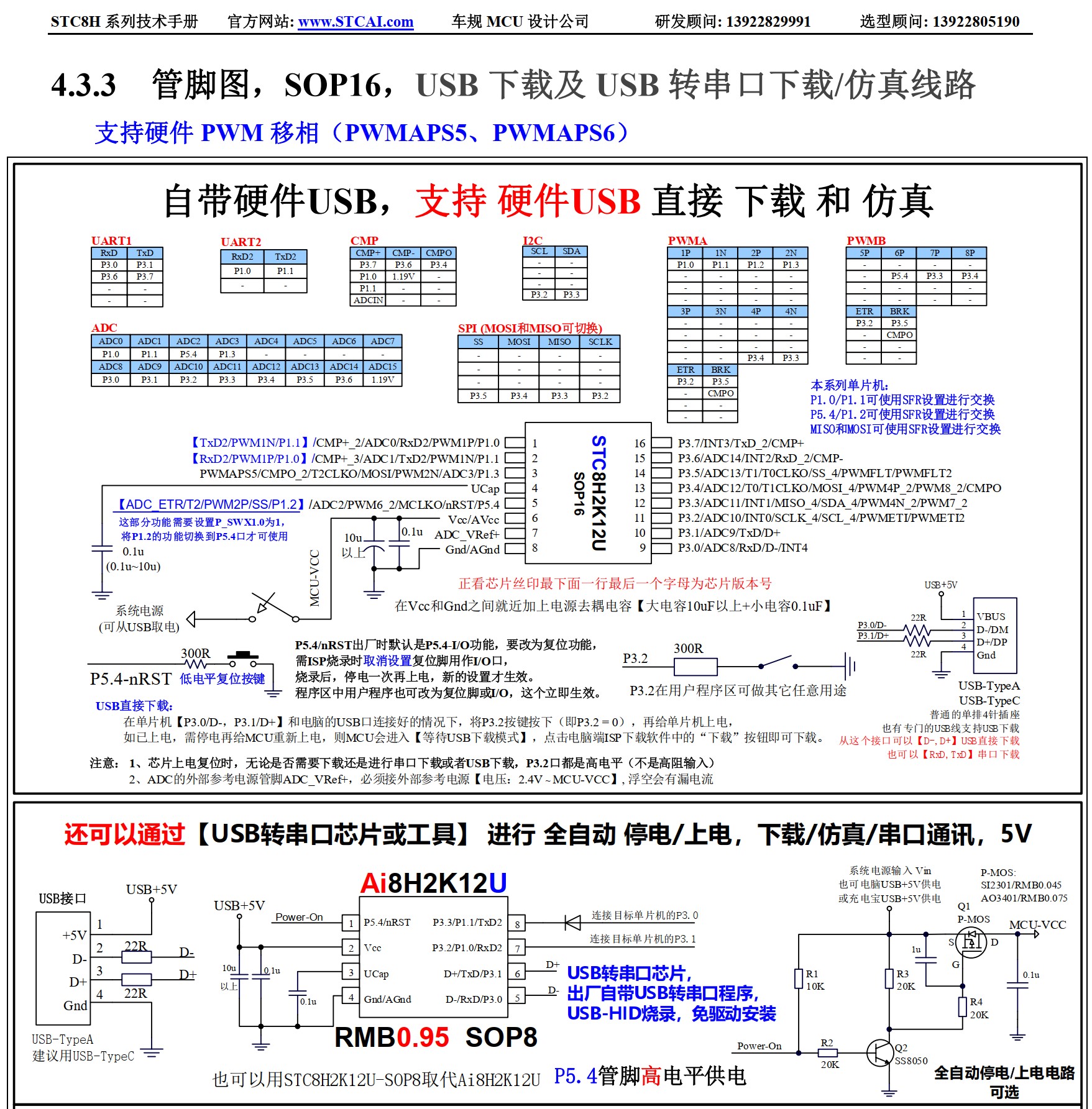

硬件USB直接下载：

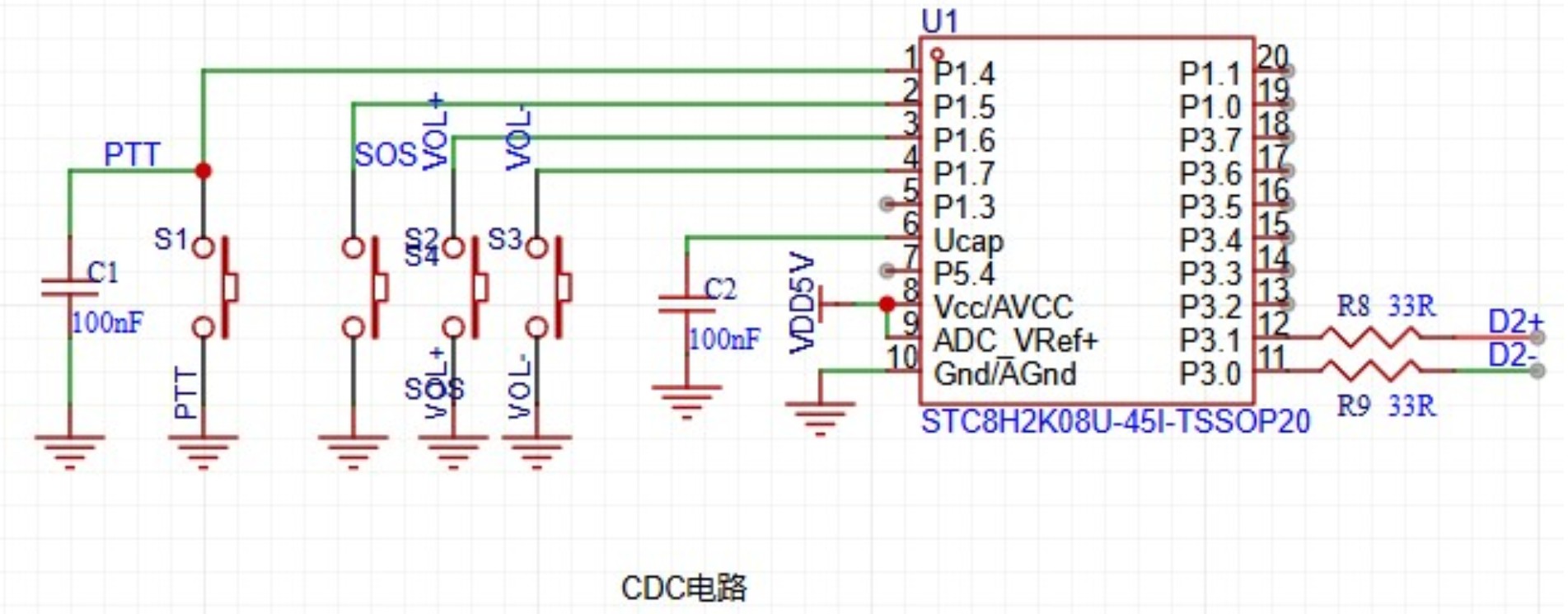

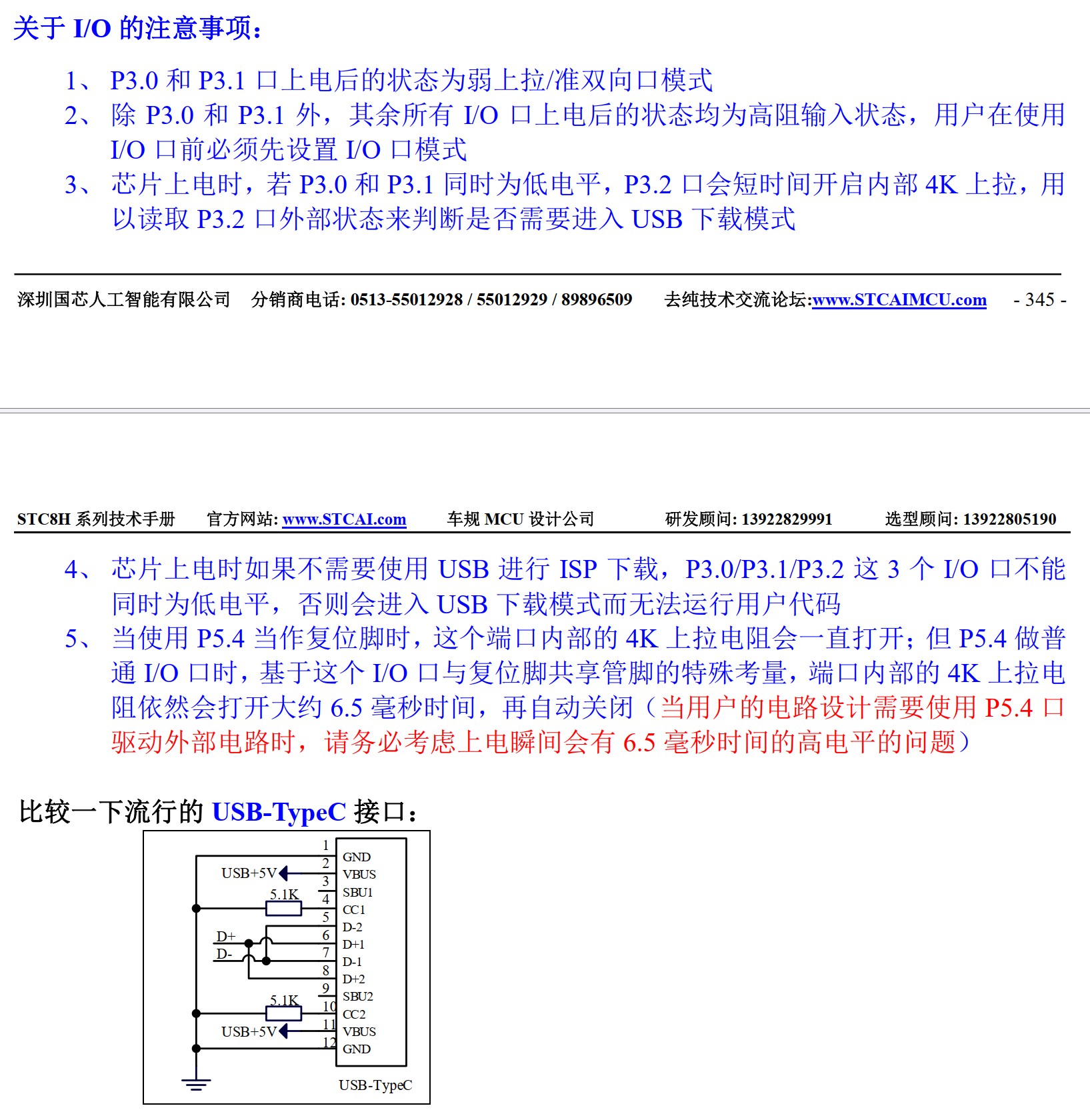

P3.2 按键是需要的，你贴出来的原理图没有 P3.2按键

zezh***

神*** 发表于 2025-12-2 20:38
技术交流，懂礼貌

先不管这个P3.2是否有接出，但是烧录软件上已表明进入了烧录模式，其它的都是次要的，现在是这个一直是卡在“正在检测目标单片机”，这就说明可能是单片机与烧录软件间没有握手成功。但是这个是怎么造成的，目前未知。其它的电路连接都是没有问题的了。

zh***

zezh*** 发表于 2025-12-3 16:01
先不管这个P3.2是否有接出，但是烧录软件上已表明进入了烧录模式，其它的都是次要的，现在是这个一直是卡 ...

主机对USB设备进行枚举时，是通过芯片的USB控制端点EP0进行数据传输，
但ISP下载时，使用的是中断端点IN_EP1和OUT_EP1进行数据传输

软件上显示“（HID1）USB Writer”，说明芯片已进入USB-HID下载模式
且设备已被电脑枚举成功，说明通过HUB进行控制端点数据传输没问题

目前卡在“正在检测目标单片机”，有可能是单片机无法接收到中断端点数据包

你可以从网上搜索并安装一下"Bus Hound"这个软件，抓取一下下载过程种的USB数据包
将数据包发上来，我们大家再分析看看

zezh***

zh*** 发表于 2025-12-3 17:28
主机对USB设备进行枚举时，是通过芯片的USB控制端点EP0进行数据传输，
但ISP下载时，使用的是中断端点IN_ ...

这个说法比较容易被接受，等我下载好软件再上传数据包

zezh***

Ai8H2K12U.txt (35.13 KB, 下载次数: 108)

2025-12-3 18:40 上传

点击文件名下载附件

Ai8H2K12U带HUB.txt (323.95 KB, 下载次数: 68)

2025-12-3 18:39 上传

点击文件名下载附件

zh*** 发表于 2025-12-3 17:28
主机对USB设备进行枚举时，是通过芯片的USB控制端点EP0进行数据传输，
但ISP下载时，使用的是中断端点IN_ ...

请查看附件

zh***

zezh*** 发表于 2025-12-3 18:11
请查看附件

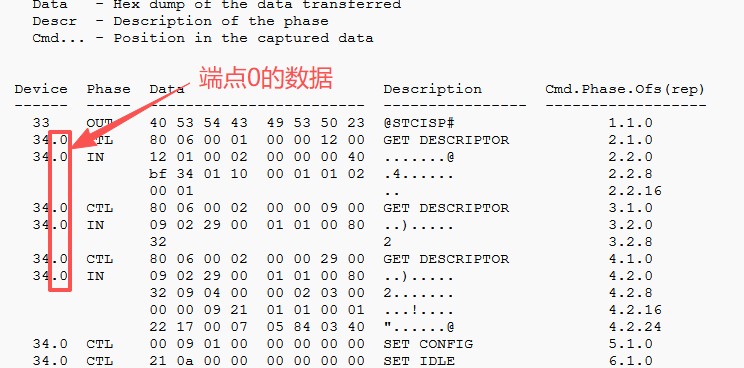

从你给的数据包看，只看到EP0的数据传输，没看到EP1




不知你有没有点击软件上的【下载】按钮

如果你有点，则说明通过HUB，EP1的数据确实没有下传到单片机
还需要继续分析

zezh***

zh*** 发表于 2025-12-3 18:30
从你给的数据包看，只看到EP0的数据传输，没看到EP1

已更新了附件，
第一个文件为不用HUB的包，下载烧录是正常的， Ai8H2K12U.txt (35.13 KB, 下载次数: 101)

2025-12-3 18:48 上传

点击文件名下载附件

第二个为加了HUB的包，卡在正在检测目标单片机， Ai8H2K12U带HUB.txt (323.95 KB, 下载次数: 77)

2025-12-3 18:48 上传

点击文件名下载附件

麻烦大神帮忙分析一下问题，谢谢！

zh***

zezh*** 发表于 2025-12-3 18:42
已更新了附件，
第一个文件为不用HUB的包，下载烧录是正常的，
第二个为加了HUB的包，卡在正在检测目标单 ...

你上面抓的数据基本都是USB的底层I/O请求数据包
和HID设备无直接关系，没法分析

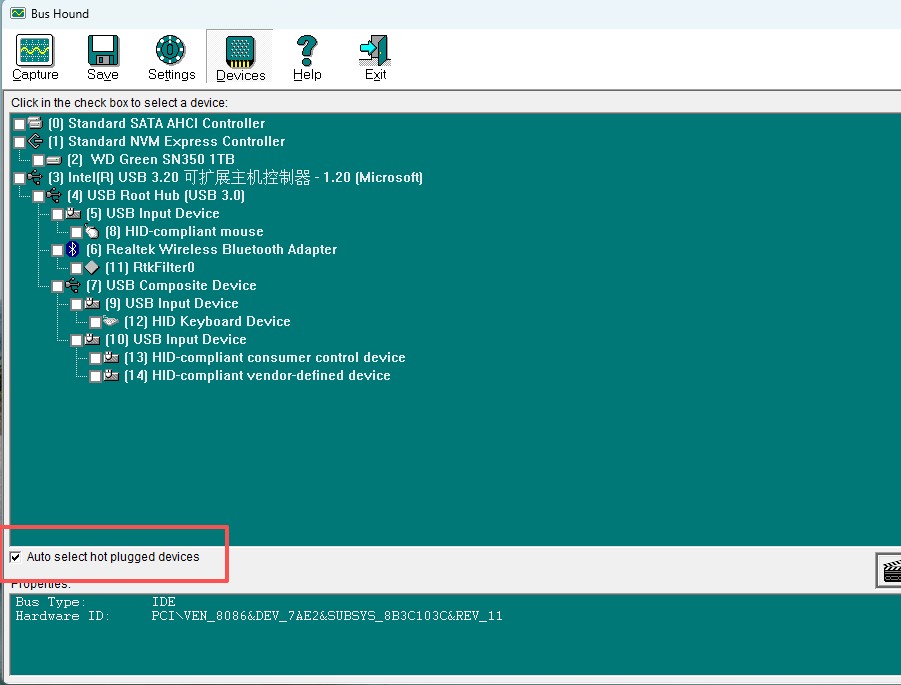

你可以先取消所有设备前的勾选
然后选择“Auto select hot plugged devices”

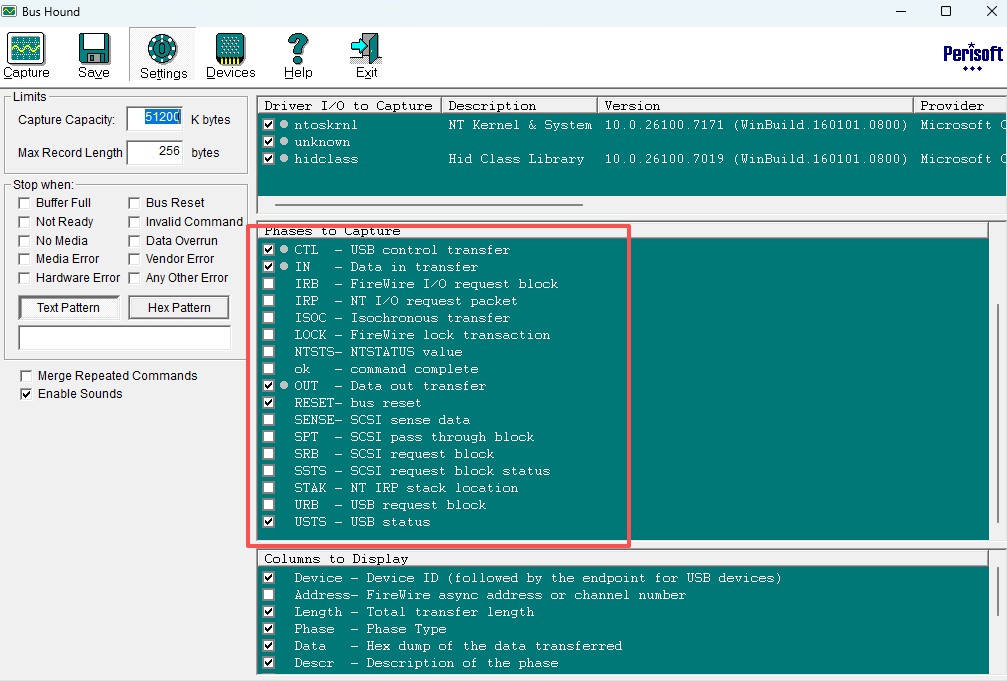

数据也只需要勾选下面这几个
