五针两位八段数码管使用疑惑

打卡等级：偶尔看看III
打卡总天数：56
最近打卡：2025-12-25 14:53:56

14 主题	100 回帖	353 积分

积分: 353

发表于 2025-11-10 08:57:38 | 显示全部楼层 |阅读模式

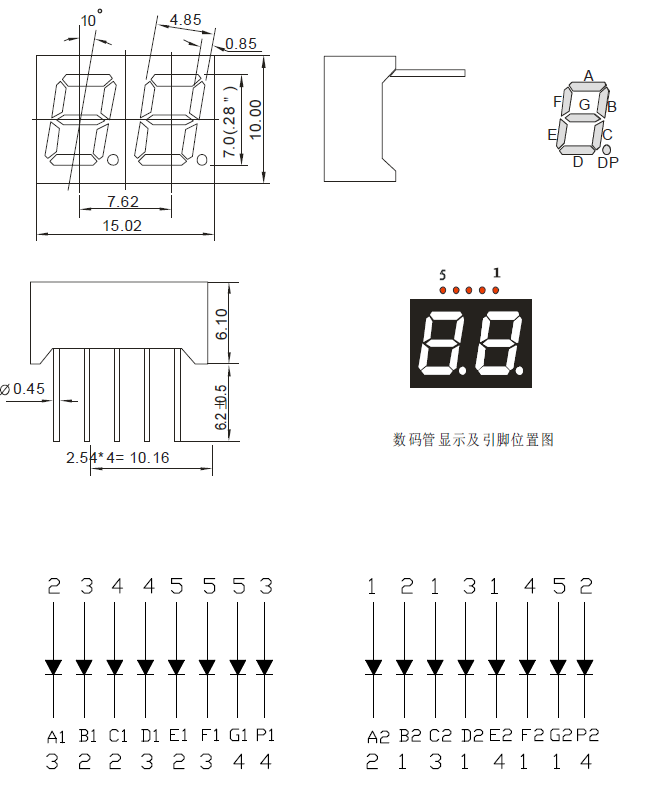

像这类数码管，想要点亮想要的部位应该怎么实现？

刚开始我以为和普通数码管一样按顺序点亮就行了，后来一想，在实际电路中每个引脚都是有电压的，比如我想点亮1.0数字时，需要点亮B1,C1,P1A2,B2,C2,D2,E2,F2,这些数码管，那点亮B1C1时，34引脚高电平，2引脚低电平，那此时1,5引脚应该怎么处理？不管高电平还是低电平都会点亮其他的段位。
有没有有经验的朋友大神能指点一下


回复

使用道具举报送花

打卡等级：以坛为家III
打卡总天数：717
最近打卡：2026-03-05 07:15:06

已绑定手机

97 主题	7245 回帖	1万积分

积分: 13772

发表于 2025-11-10 09:33:59 | 显示全部楼层

同时只点亮1段，只有两个IO推挽，其他IO高阻
STC单片机，STC MCU 直接驱动：5脚6脚查理复用数码管程序：
https://www.stcaimcu.com/thread-20008-1-1.html



回复

使用道具举报送花

打卡等级：偶尔看看III
打卡总天数：56
最近打卡：2025-12-25 14:53:56

14 主题	100 回帖	353 积分

积分: 353

发表于 2025-11-10 09:46:11 | 显示全部楼层

Debu*** 发表于 2025-11-10 09:33
同时只点亮1段，只有两个IO推挽，其他IO高阻
STC单片机，STC MCU 直接驱动：5脚6脚查理复用数码管程序：
h ...

就是每次点亮某一段时，把对应段位的阴极阳极设为推挽，其他引脚设为高阻，这样就不会误点亮了吗

点评

是的详情回复发表于 2025-11-10 09:50

回复

使用道具举报送花

打卡等级：以坛为家III
打卡总天数：717
最近打卡：2026-03-05 07:15:06

已绑定手机

97 主题	7245 回帖	1万积分

积分: 13772

发表于 2025-11-10 09:50:42 | 显示全部楼层

wsz*** 发表于 2025-11-10 09:46
就是每次点亮某一段时，把对应段位的阴极阳极设为推挽，其他引脚设为高阻，这样就不会误点亮了吗
...

是的

回复

使用道具举报送花

打卡等级：偶尔看看III
打卡总天数：56
最近打卡：2025-12-25 14:53:56

14 主题	100 回帖	353 积分

积分: 353

发表于 2025-11-10 09:59:57 | 显示全部楼层

Debu*** 发表于 2025-11-10 09:50
是的

感谢感谢，还是得大佬们出手

回复

使用道具举报送花

打卡等级：以坛为家III
打卡总天数：684
最近打卡：2026-03-06 00:36:37

已绑定手机

49 主题	2640 回帖	2848 积分

积分: 2848

发表于 2025-11-10 12:28:24 | 显示全部楼层

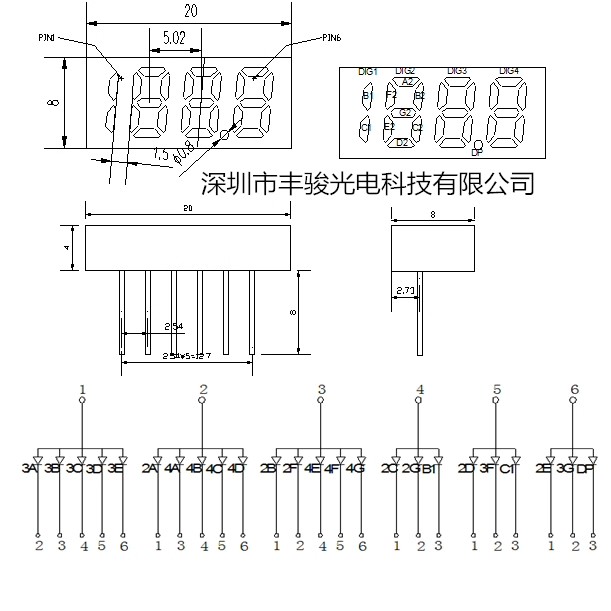

这里有个6脚数码管的驱动示例
https://www.stcaimcu.com/thread-7580-1-1.html

睁开眼睛做场梦~~~
