SWD硬件仿真 32G系列，使用 USB Link1D仿真器

GAO***

sess***

为什么我到楼主的第7步 在keil的debug中找不到对应的swd仿真器呢？

actio***

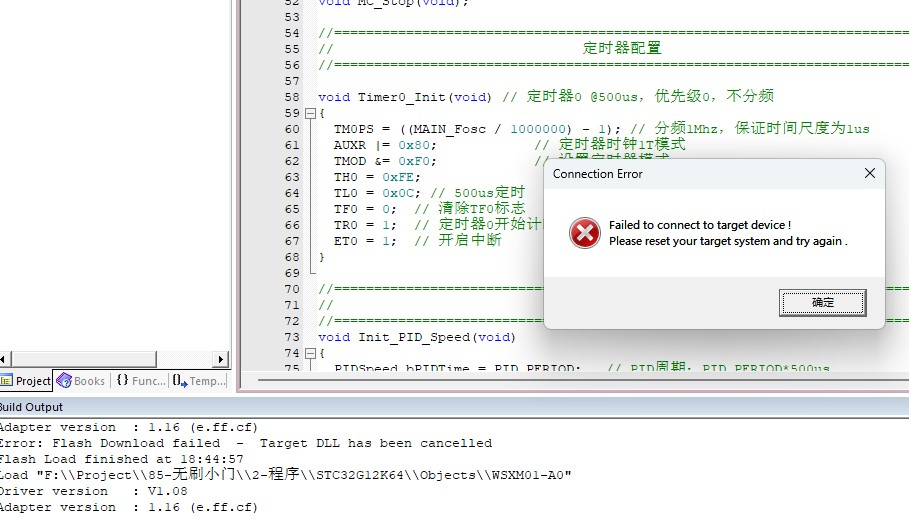

按照上述方法操作，进入调试模式失败。出现如图提示。

give***

这个好好学习一下

Mat***

教程不错，好好学习

AI***

actio*** 发表于 2024-10-9 18:50
按照上述方法操作，进入调试模式失败。出现如图提示。

【仿真】仿真注意事项总结 | 大家帮继续总结

鉴于部分坛友在仿真过程中会遇到仿真失败的问题，总结可能导致的原因如下：
1.  制作完仿真芯片后没有重新给 MCU 进行上电复位，就开始仿真。
     制作完仿真芯片后必须停电再上电，新的设置项[仿真芯片]才会生效
2.  如果使用 U8W/U8W -Mini 进行仿真的话，需要先设置“直通模式” ，
     具体方法参考官网https://www.stcai.com/gjrj 工具使用说明5.9 章节介绍。
3.  仿真程序不能使用 P3.0/P3.1 口。仿真监控程序占用 P3.0/P3.1 口，但不占用串口 1，用户可以将串口 1 切换到其它通道再使用。
4.  仿真监控程序占用内部扩展 RAM(XDATA)的最后 768 字节，如果程序使用 XDATA+768 字节大于芯片 XDATA 的上限，也会出错。
5.  不能仿真时钟/复位相关的功能。例如程序里面不能修改系统时钟频率，不能开启看门狗，不能进入休眠/空闲模式。
6.  P3.0/P3.1 口数据受到干扰。 仿真通过 P3.0/P3.1 口与 KEIL 驱动进行通信， 如果数据受到干扰会导致仿真出错。故障排查参考：
1)  使用优质的 USB 线、串口工具与目标板连接线；
2)  P3.0/P3.1 口外围电路上不要接影响通信的元器件;
3)  如果使用台式机的话，连接机箱背后的 USB 接口，尽量不要使用延长线；
4)  板子上如果有电机等干扰比较大的器件，仿真之前先断开。
7.   如果不是用STC-USB Link1D进行SWD仿真 ，那么不能进行 单步仿真 DPTR。
8. 使用串口或USB仿真时，当停止运行用户代码时，定时器0~4会全部停止。此时和定时器相关的硬件都会停止，
   包括串口时钟、定时器中断、定时器时钟输出等。
9.芯片的时钟不能在仿真的时候（Keil中）修改，如果需要设置时钟的话，可以在烧录时通过硬件选项进行设置。

第3点和第4点，特别是第4点经常会注意不到，内部扩展RAM超过768字节，导致出错，可以首先排查这个原因。
