跟着何宾老师学习STC32位8051单片机原理及应用-STC32G12K128

wuzhe***

-MCS-251指令集：

wuzhe***

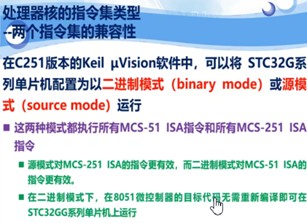

两个指令集的兼容性

wuzhe***

什么是嵌入式系统硬件和软件？

wuzhe***

高度概括：处理器架构主要有两大类cisc和risc，特点是前者可执行变位操作，后着是执行固定长度命令，反应到实际就是前者可以在存储器上进行算数和逻辑运算，而后者不行，只能将数据全部读入寄存器，然后在进行逻辑运算
MCS-251架构由inter公司研发，但并未开发完全，由stc公司进行创新研发和补全，得以让MCS-251架构呈现！

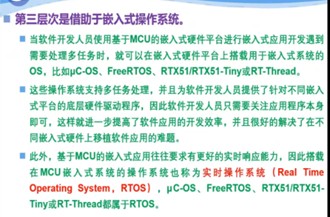

三个层次：
1.开发软件程序
2.开发apl与函数
3.能借助嵌入式操作系统

wuzhe***

特别注意：

stc32的单片机与曾经inter的32位单片机的区别：
即MSC-251指令集支持8-16-32位指令，但inter的32位单片机内部总线以及一些寄存器还是8位，仅仅通过优化和软件层次实现32位操作，因此并没有提升性能！
而stc32单片机是实现了真正的软硬件支持32位操作，因此单片机性能大幅提升，相较于传统的8051单片机提升70倍！已经和友商的stm32单片机性能在同一层次！

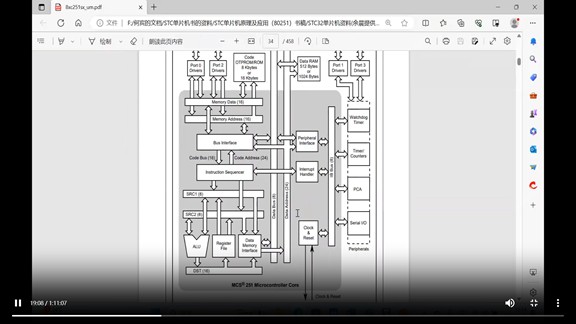

inter的32位单片机内部原理图：
可以看到有很多硬件依然是8位的，而STC的32位就是真的有16位寄存器+32位寄存器，是可以直接进行32位+-*/运算的！是真32位机

现在很多人很胆粗，不懂也敢胡说，网上包括头条新闻，都有人宣传51落后了，是8位机。不值得榨干51的最后功能

有人死都说STC32G 是无论如何不能和STM32比的，其实我觉得是他不懂STC32，真的投入时间精力学习一下

STC32G或者AI8051U，就不会这样说啦

注意看下面inter的32位单片机内核，明显和STC的32位内核不同，这个内核是8位

wuzhe***

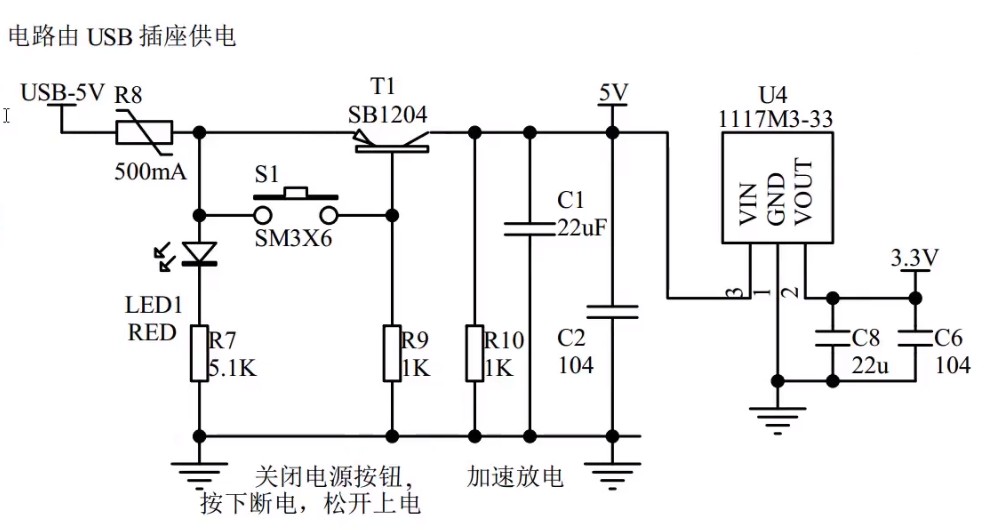

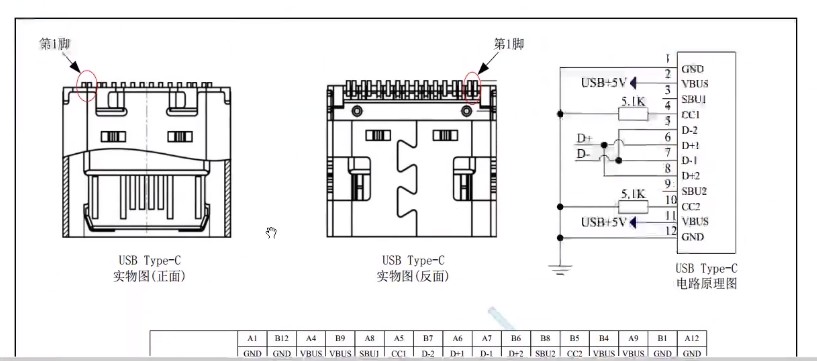

关于电源，我们知道，STC的试验箱，如果直接用普通5V供电，是不能正常工作的


下载的时候需要一个断电（不管是自动断电还是人为断电）当然还有个电源品质问题

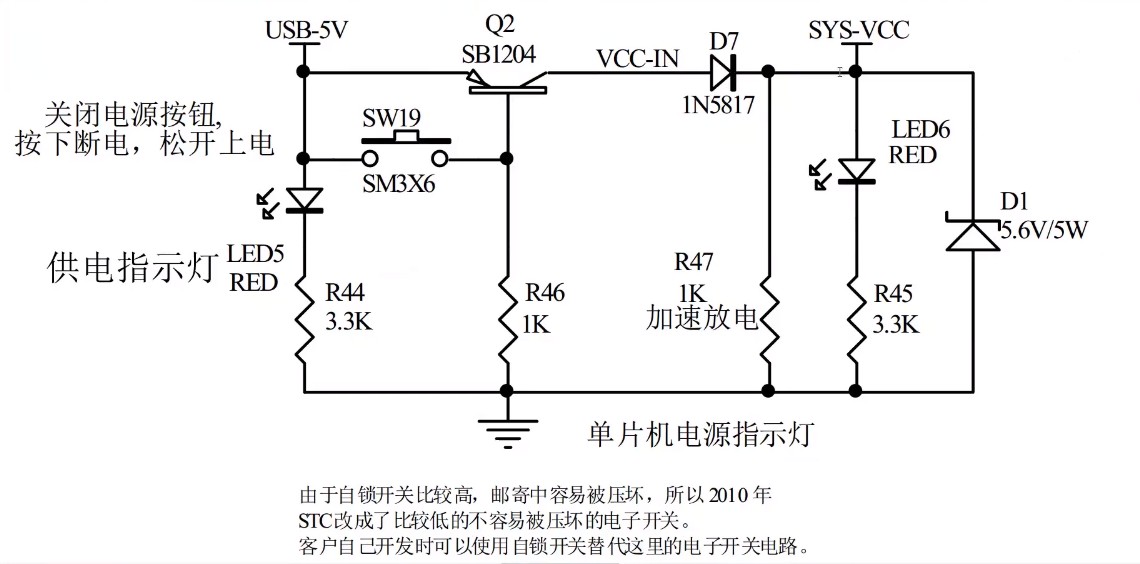

姚总接受了电源电路：

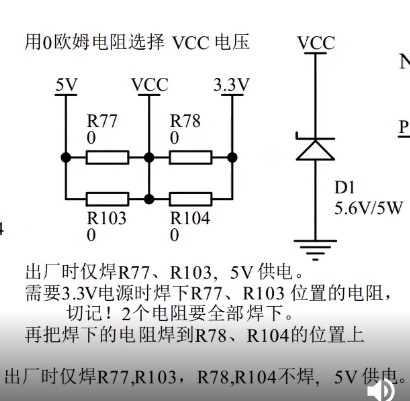

特别注意屠龙刀的电源部分，钳位二极管都是5W的

wuzhe***

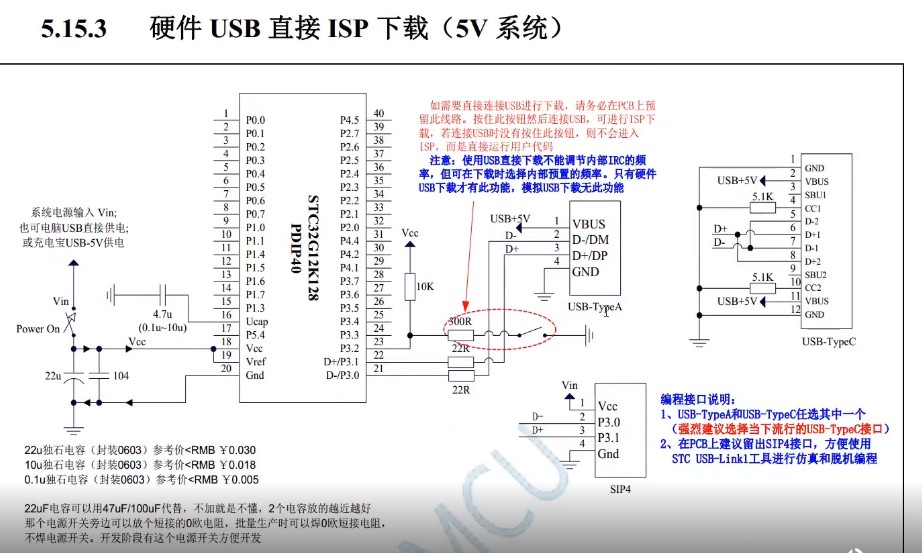

接着姚总提醒，其实也是可以用type-A的：


仔细看图：

这样可以直接在USB下实线不间断下载

wuzhe***

关于工作频率：



当用户使用硬件 USB 对 STC32G12K128 系列进行 ISP 下载时不能调节内部 IRC 的频率，但用户可以选择芯片出厂时内部预置的16个频率（分别是 5.5296M、6M、11.0592M、12M、18.432M、20M、22.1184M、24M、27M、
30M、33.1776M、35M、36.864M、40M、44.2368M和48M，不同的系列可能不一样，具体以下载软件的频率列表为准）。下载时用户只能从频率下拉列表中进行选择其中之一，而不能手动输入其他频率。（使用串口下载则可用输入 4M～48M 之间的任意频率）。

wuzhe***

关于IO口的强推挽：

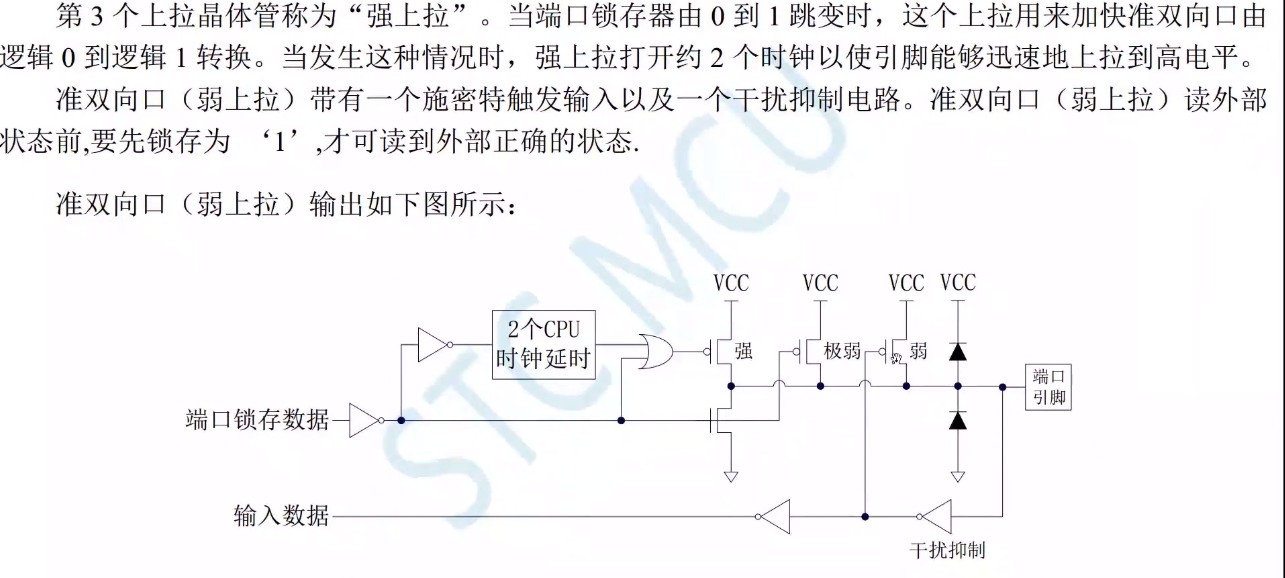

第3个上拉晶体管称为"强上拉”。当端口锁存器由0到1跳变时，这个上拉用来加快准双向口由逻辑0到逻辑1转换。当发生这种情况时，强上拉打开约2个时钟以使引脚能够迅速地上拉到高电平。
准双向口（弱上拉）带有一个施密特触发输入以及一个干扰抑制电路。准双向口（弱上拉）读外部状态前，要先锁存为'1，，才可读到外部正确的状态.


上面这段，其实在没有实际例子的情况下，是很难理解的，以后我们会回来这里再讨论的

如果2个时钟后，外界还是拉低，那就只能低了，不能打架的。

wuzhe***

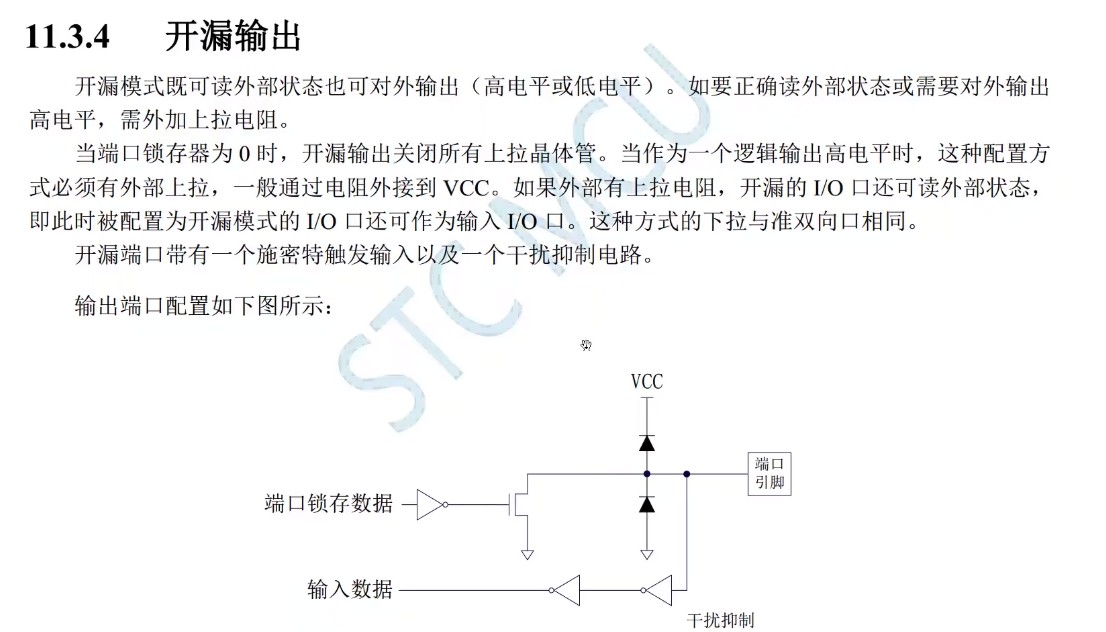

11.3.4 开漏输出

姚总介绍，开漏其实不只是输出，还是输入！

例如用IIC或者SPI器件的时候，总线上有好几个设备，你就要用开漏输入！

开漏实际是一条串行总线上接多个芯片！（这是姚总的原话，真接地气，一下就懂了，牛人！）

其实每个器件都有个上啦电阻，只能用开漏输入才行的！

IO口模式用错了，还是要烧坏设备的.

开漏还有个重要的应用，不同工作电压器件的连接，开第二个图：
