跟着何宾老师学习STC32位8051单片机原理及应用-STC32G12K128

wuzhe***

看看下图的拼接关系：

wuzhe***

注意，对以下16-----31这16个寄存器，STC规约了不允许8位访问只能16位访问。R0---R15既可以8位也可以16位访问，R16---R31只能双字16位访问。



就是说，下图中的寄存器，只能以16位来访问：

wuzhe***

当然R0—R3可以拼出DR0，R0 是最高字节，R3是最低字节。
16位寄存器的编号是偶数，能被2整除，0,2,4,6,8…….
32位寄存器的编号是偶数的2倍，编号能能被4整除。
   而R58---R63是4位1拼变成DR56当DPX扩展的数据指针，而R60---R63是4位1拼变成SPX当扩展的堆栈指针。

wuzhe***

本来四组0—组3的寄存器和存储器是无关的，可是8051是紧凑结构，它把寄存器的变化体现在存储器里：“在存储器地址空间可以访问组0~组3，对应的存储器地址是00H—07H，08H---0FH，10H----17H。18H----1FH。”

wuzhe***

紧凑结构都是这样：

wuzhe***

看看映射关系：

要看懂上图的数据映射关系，上面的关系一定要保留。在EDATA的区域里，是固定分配给传统51以便保持兼容性一致。

wuzhe***

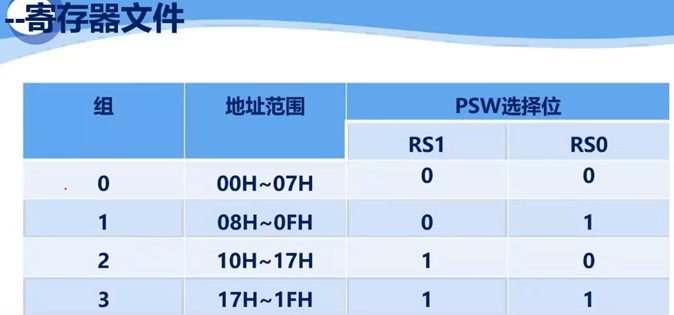

下图是传统8051的通过状态值PSW的RS1RS0选择寄存器的对应存储器映射地址范围表

wuzhe***

与STC15/STC8系列增强型8051单片机一样，寄存器RO-R7仍然划分为四个组，每组依然包含8个寄存器

wuzhe***

字寄存器（16位）是两个字节寄存器的组合，双字寄存器（32位）是4个字节寄存器的组合

wuzhe***

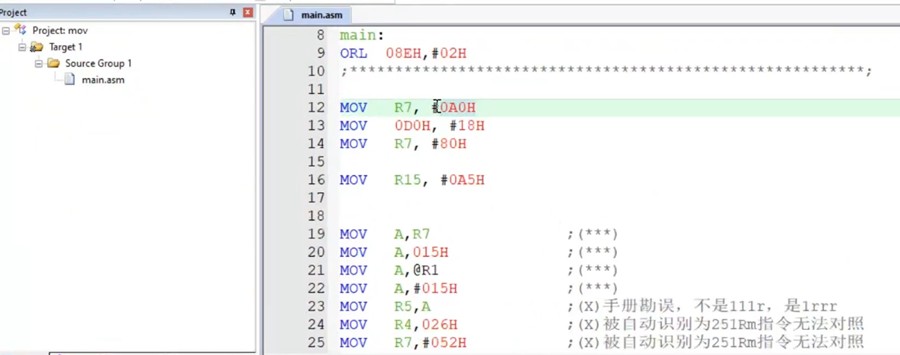

这样纯理论，难理解，演示一下：
