跟着何宾老师学习STC32位8051单片机原理及应用-STC32G12K128

wuzhe***

姚总补充8051存储器扩展：

外部并行总线扩展32K SRAM

讲原理不讲汇编，讲扩展存储器不讲并行，都是不对的

wuzhe***

这个图是试验箱上的一个图纸：

是扩展SRAM的实验

wuzhe***

我手头有STC送的9.6实验箱，我自己也买了一个9.62的试验箱，我查过，U10----74HC573-SOP20和U9---IS62C256AL-SOP28这2块芯片都没有焊接，需要的时候再搞吧。
这里P4.1，姚总介绍是为了P0口和P2口的分时复用，并且我们尽量不要跳线！P4.1置高的时候，U9---IS62C256AL-SOP28就是高阻，就不影响其他设备。STC几乎没有跳线
下面补充EEPROM：

wuzhe***

首先保证安全，先布置好触发寄存器IAP_TRIG

wuzhe***

有关的寄存器

wuzhe***

汇编的程序代码：

wuzhe***

STC32G12K128系列EEPROM操作

wuzhe***

对于 STC32G12K128 系列，使用 IAP 方式时，地址数据为 EEPROM 的目标地址，地址从 0000 开始，若使用 MOV 指令读取 EEPROM 数据，则地址数据为基地址 FE0000h 加上 EEPROM 的目标地址。
现在需要对EEPROM物理地址1234h的单元进行读、写、擦除时，若使用IAP方式进行访问时，设置的目标地址为1234h，即IAP_ADDRE设置为00h，IAP_ADDRH设置12h，IAP_ADDRL设置34h，然后设置相应的触发命令即可对1234h单元进行正确操作了。但若是使用MOV方式读取EEPROM的1234h单元，则目标地址为基地址FE0000h加上1234h，即必须将32位寄存器DRx设置为FE：1234h，才能使用MOV指令正确读取（注意：STC32G系列和STC8系列不一样，不能使用MOVC读取EEPROM）。

详细见手册P820   21.4范例程序

wuzhe***

这里我跟着冲哥做个掉电存储实验，就是写到EEPROM里：

当时注意的是读懂程序，现在的理论其实也不太好懂。。。。。。

wuzhe***

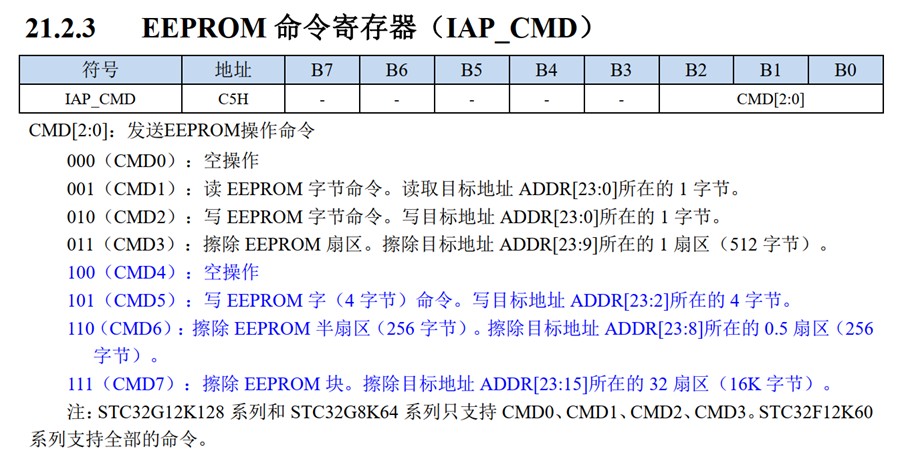

相关的控制寄存器：
