跟着何宾老师学习STC32位8051单片机原理及应用-STC32G12K128

wuzhe***

假如我看不上以上方案：

可以就用基本256个字节+非要在片外接64KB的RAM，也可以

这时候就让EXTRAM=1

wuzhe***

片内扩展RAM：

wuzhe***

访问内部扩展RAM区域的软件实现：

wuzhe***

在STC15系列单片机中，由SFR内地址为Ox8E的辅助寄存器AUXR控制

在该寄存器中的EXTRAM位控制是否可以访问该区域。当复位时，该寄存器的值为0x01

在该寄存器中的EXTRAM位控制是否可以在该寄存器中的EXTRAM位控制是否可以访问该区域。

当复位时，该寄存器的值为0x01访问该区域。当复位时，该寄存器的值为0x01

wuzhe***

外部扩展：
256是超过8位的

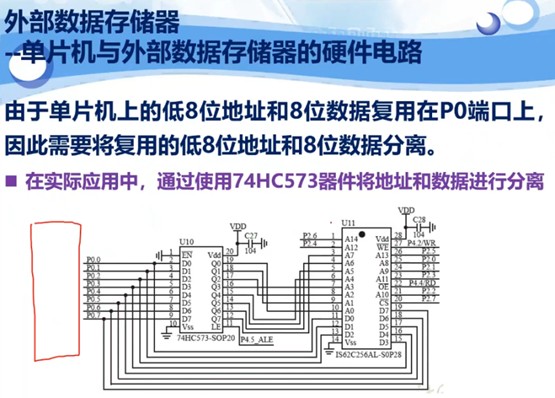

由于单片机上的低8位地址和8位数据复用在PO端口上，因此需要将复用的低8位地址和8位数据分离。
在实际应用中，通过使用74HC573地址锁存器将地址和数据进行分离

wuzhe***

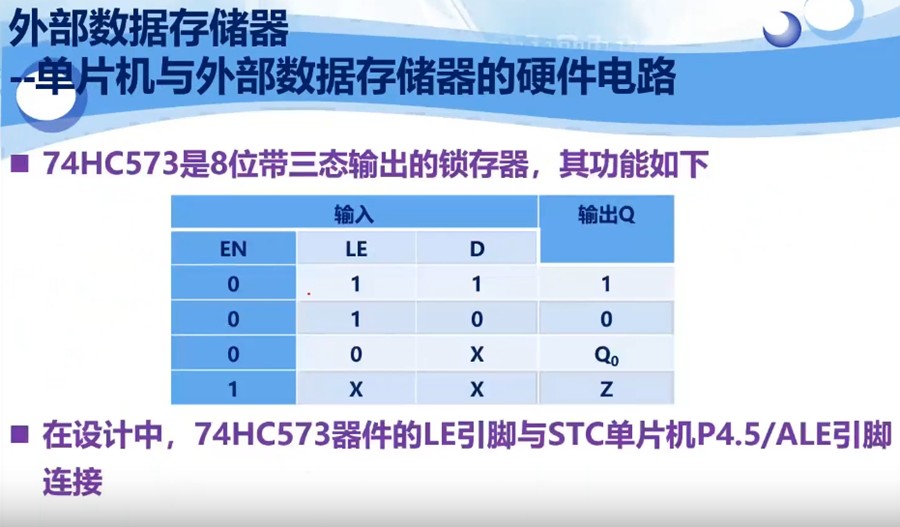

先看看74H573


P0端口是地址和数据复用，是通过锁存器实现的

wuzhe***

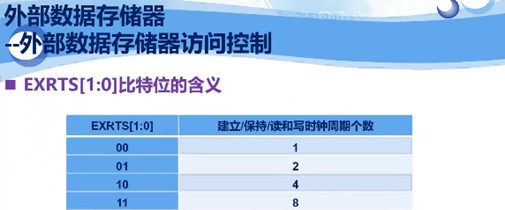

这里肯定有速度匹配问题：

wuzhe***

看看时序图：

wuzhe***

总结一下：

wuzhe***

时序图上看，时间要管理的很好才行：

当然，现在和以前不同，现在很少扩展
