录音 / 放音，ADC+DAC应用：STC32G144K246-实验箱, 复读机-A率-存储在SRAM

梁***

录音 / 放音，ADC + DAC 应用：STC32G144K246-实验箱
ADC+DAC 做 双工的 音频 输入、输出，不用专业的I2S !
类似复读机，缓冲8秒的声音，用户可自行修改成
数字录音、数字对讲机、播放器等等，实现低成本语音方案。
功能说明：
使用STC32G144K246-LQFP100 实验箱-V1.0的：
144K SRAM 做存储 ！
咪头电路(ADC2-10通道)做语音输入、
DAC2+OP4(P4.0)输出声音，实现实时、单声道的音频输入输出。
不需要专门的音频CODEC芯片，低成本，还能保证良好的音质。
A率的原始PCM采样信号位长就是12bit的，
压缩成8bit，符合国际电工委的协议标准。
使用12位的DAC输出，刚好能满足A率的动态范围，音质也很好。
咪头、话筒输入放大电路的噪声越低越好。
为了应用简单，本例将话筒ADC后的数据使用A率压缩，
然后放在SRAM中的循环队列，可以缓冲8秒的声音（8K采样），
声音延时8秒输出。实测效果非常好。
用户设计电路时，AVREF一定要接低噪声参考电压源，
推荐便宜的TL431这个2.5V做基准即可，RMB0.08。

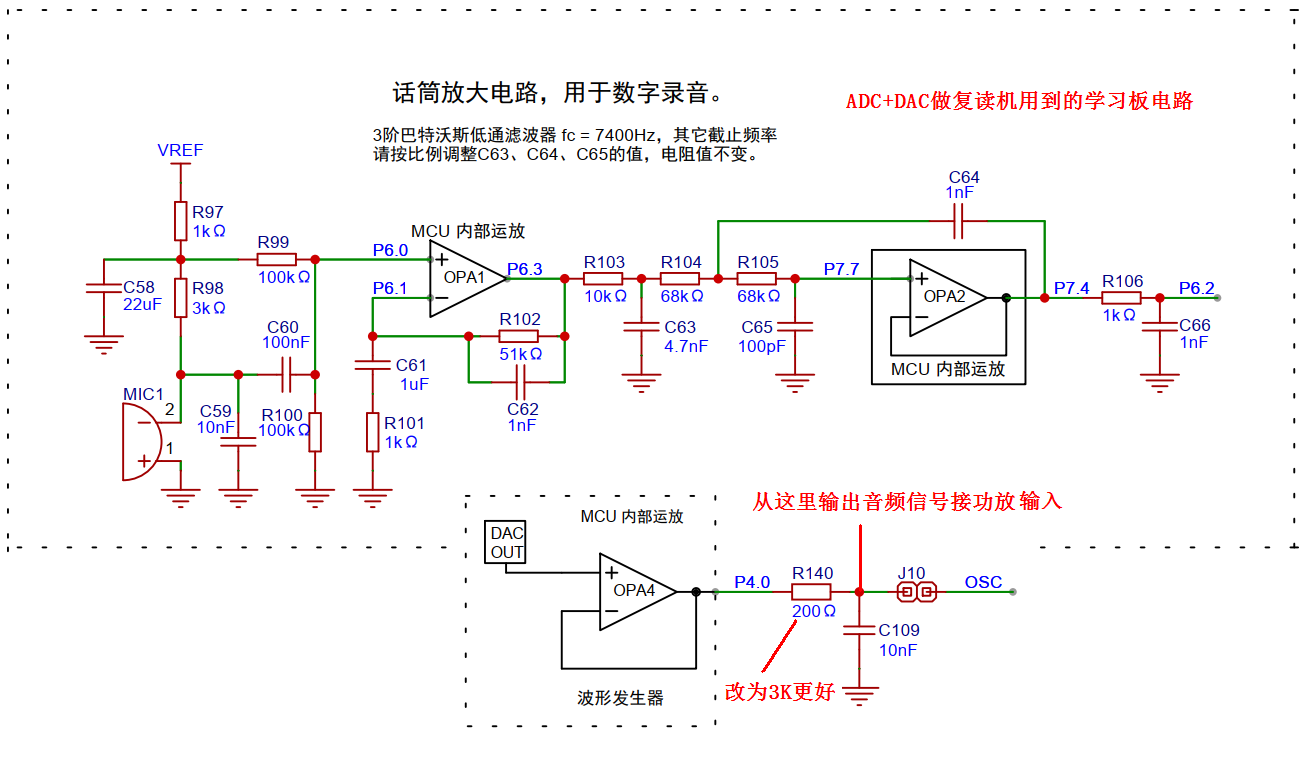

实验箱 用到的电路：

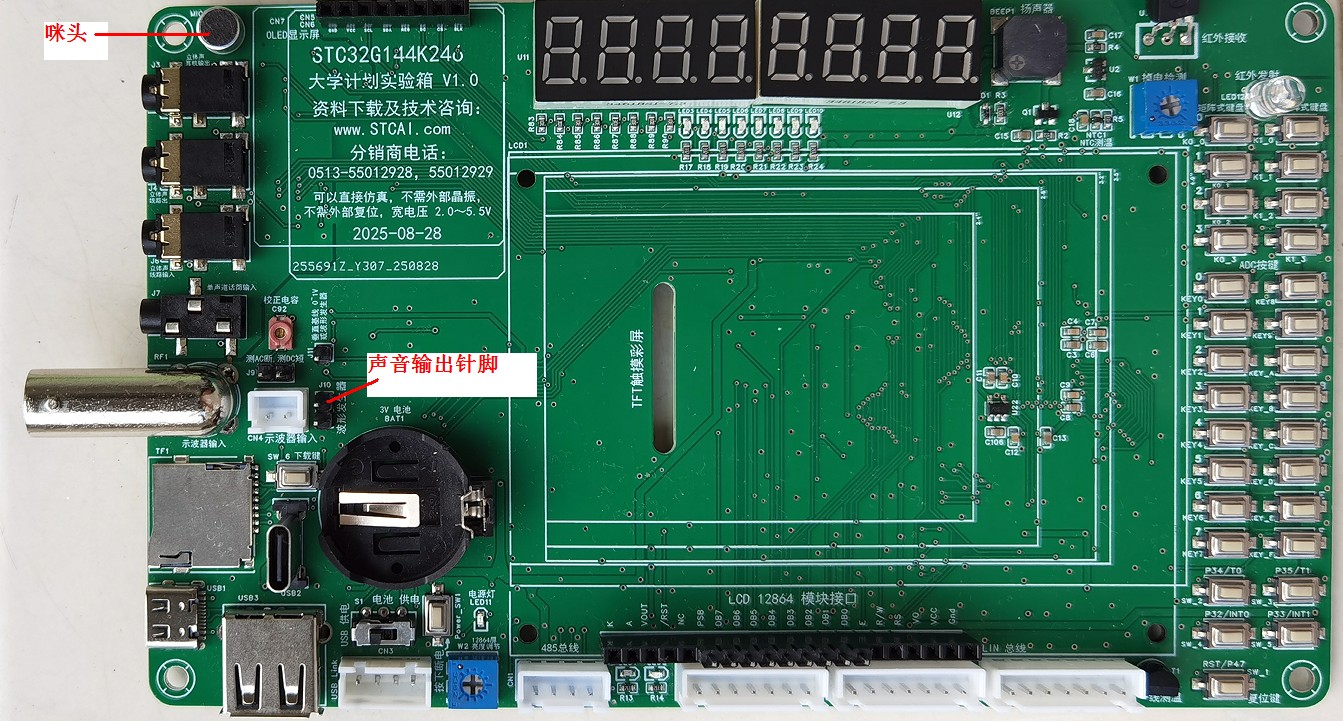

实物图：


推荐简易但电源低压BTL功放电路：


程序源码：
STC32G144K246-实验箱-复读机-A率-存储在SRAM-ADC DAC.rar (165.99 KB, 下载次数: 14)

4 天前 上传

点击文件名下载附件

神***

https://www.stcaimcu.com/data/do ... t/STC32G144K246.pdf


STC32G144K246 实验箱 讨论稿，2025/10/20
STC32G144K246 实验箱 讨论稿，20251020 | Ai8052U - STC32G144K246 测试版块，PGA/运放，DAC, CAN-FD 国芯人工智能技术交流网站 - AI32位8051交流社区
辛苦费5000, 征集发挥STC32G144K246性能的实验箱方案

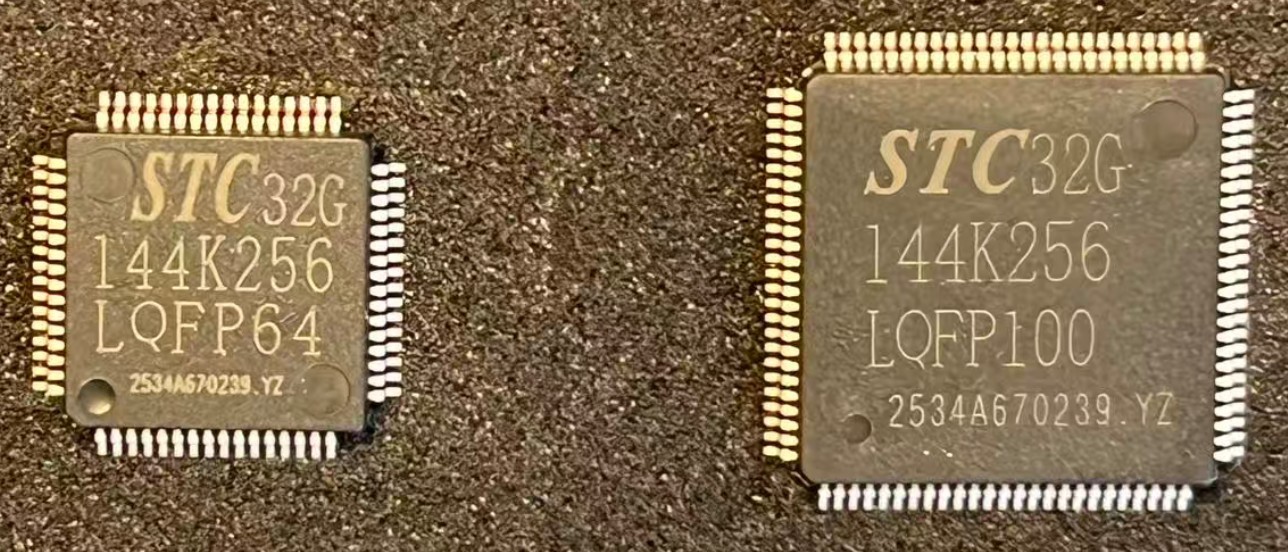

===DSP+模拟大师，Ai8052U-支持32位/8位8051指令，72MHz ~ 120MHz
===TFPU【浮点+三角函数】@230MHz, PWM@230MHz
===144K SRAM, 246K Flash, LQFP100/64/48

2组独立 真12位ADC, 2组独立 12位DAC,
4组独立运放 / PGA, 4组独立比较器
STC32G144K246的2个独立高速【12位DAC】直接在内部
===输出到 【内部运算放大器OPA输入 / PGA】，再输出
===或输出到【内部比较器】输入

USB 2.0，Full-Speed，16个双向端点，支持4种端点传输模式
2组 CAN-FD !!!  3组 Lin; 2组 I2S
DMA-P2P/外设直接到外设, DMA支持 :
        TFT-i8080/M6800接口, QSPI, 3组独立的SPI, 2组独立的I2C
        8组USART, 可分别支持异步串口UART或同步串口SPI
        2组独立的12位ADC；2组独立的12位DAC；
        24-通道, 6组周期不同高级16位PWM定时器：
        3 组 4 对互补PWM（PWMA/PWMC/PWME），方便控制 3组3相电机
        3 组 4 个单独PWM（PWMB/PWMD/PWMF）
T0/T1/T2/T3/T4, T5/T6/T7/T8, T9/T10, T11, T17/T18, 14个24位定时器
RTC-年/月/日/星期/时/分/秒 实时时钟

yzhk***

这次还能写学习心得免费送实验箱么？

Sandlo***

期待免费实验箱
