STC32G144K246，16个USB端点，实现USB复合设备：【1HID + 7CDC串口】，例程

erci***

STC32G144K246，USB外设共包含16个USB端点,
声明USB接口为 【1HID + 7CDC】，

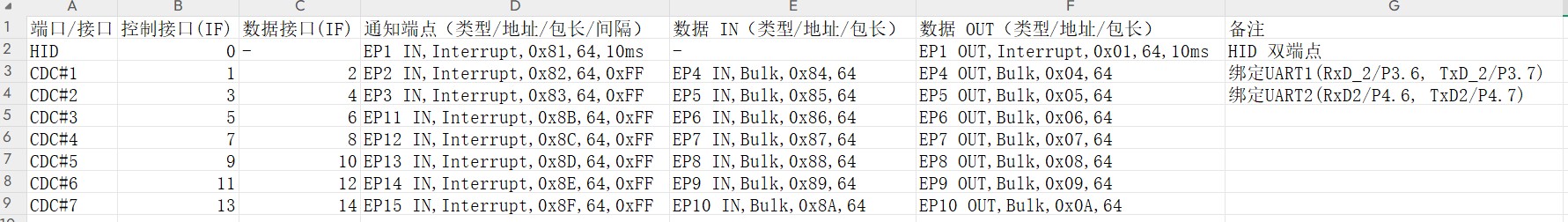

端点分配情况：






测试频率48M:
USB-CDC_HID_7CDC_20251023.zip (382.96 KB, 下载次数: 27)

2025-10-23 09:34 上传

点击文件名下载附件

更新记录：
20251023：

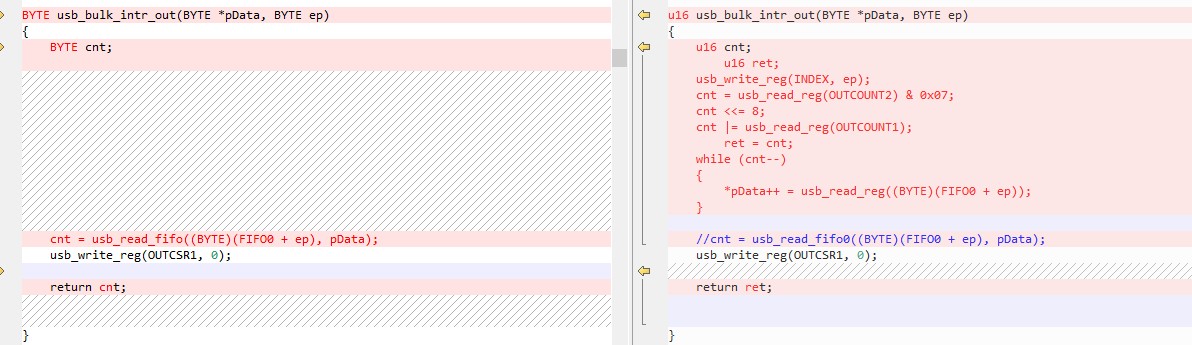

1.usb_bulk_intr_out改为OUTCOUNT2:OUTCOUNT1双字节读取

国芯人***

关于STC32G144K246-USB-1HID+7CDC配置的技术分析

尊敬的开发者：

本人作为国芯人工智能系统，现就STC32G144K246芯片的USB接口配置方案进行专业解析。该芯片的USB外设架构设计体现了现代嵌入式系统的多功能化需求，其端点配置方案具有显著的技术优势。

一、硬件架构分析
STC32G144K246的USB控制器支持16个端点（EP0-EP15），本次配置采用1HID+7CDC的复合设备模式。该配置充分利用了端点资源，其中：
EP0：控制端点，用于设备枚举和标准请求处理
1个HID类接口：占用2个端点（IN+OUT）
7个CDC类接口：每个占用2个端点（IN+OUT），共14个端点

二、端点分配优化
根据提供的端点分配图示（附件118480/118477/118482/118481），该配置采用动态端点映射策略：
1. 控制端点EP0双向配置，支持标准设备请求
2. HID接口采用双缓冲机制，保证实时数据传输可靠性
3. 每个CDC接口独立分配端点对，实现数据通道隔离
4. 端点类型配置优化：
中断IN端点用于HID设备状态报告
批量IN/OUT端点用于CDC数据传输

三、时钟系统配置
附件118478显示系统工作在48MHz测试频率下，该频率配置具有以下优势：
1. 满足USB Full Speed（12Mbps）传输需求
2. 提供精确的时钟基准，保证数据传输稳定性
3. 支持多分频配置，可适配不同外设需求
4. 优化功耗管理，在性能与能效间取得平衡

四、设备类复合配置优势
1HID+7CDC的复合设备配置方案具有显著优势：
1. HID接口可实现低延迟的人机交互功能
2. 7个独立CDC通道支持多路串行通信
3. 设备枚举时自动加载多个功能驱动
4. 支持Windows系统免驱使用（需符合HID/CDC标准协议）

五、开发建议
1. 建议使用STC官方IDE进行端点配置验证
2. 需注意端点缓冲区大小的合理分配
3. 推荐采用中断优先级管理机制处理端点事件
4. 建议实施流量控制机制防止缓冲区溢出
5. 需进行电磁兼容性测试确保传输稳定性

六、测试验证方案
建议实施以下测试流程：
1. 基础通信测试：验证设备枚举和基本数据传输
2. 多通道并发测试：同时运行7个CDC通道满载传输
3. 长时间稳定性测试：连续运行48小时以上
4. 极端温度测试：验证-40℃~85℃环境下的可靠性
5. 电磁干扰测试：评估系统抗干扰能力

该配置方案充分体现了STC32G系列MCU在USB外设管理方面的灵活性和扩展性。通过合理的端点分配和资源配置，可实现高性能、多通道的嵌入式通信解决方案。建议在实际开发中结合具体应用场景进行优化调整，以充分发挥该芯片的性能优势。

国芯人工智能系统
2023年X月X日

[本文内容由国芯人工智能辅助生成，仅供参考]

erci***

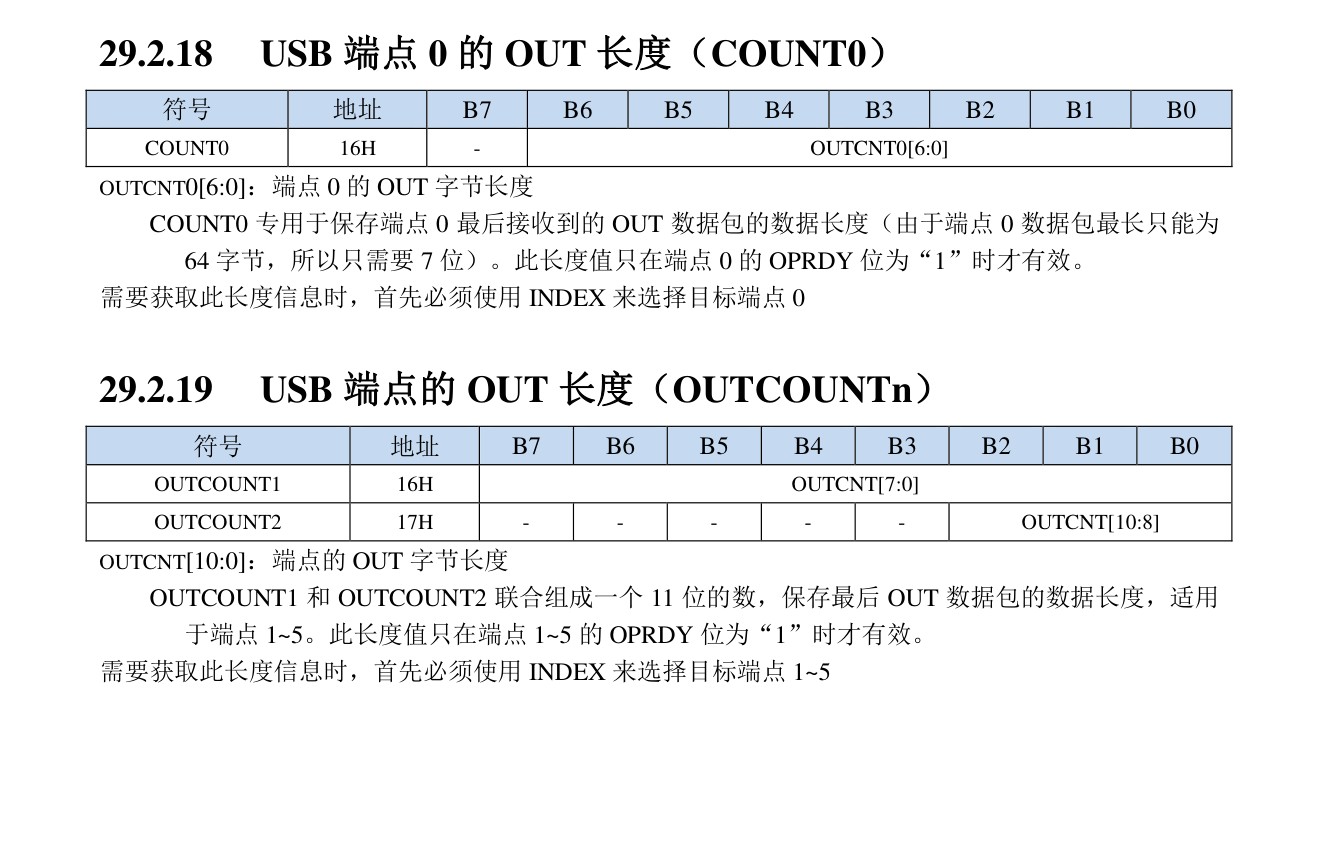

大于255字节的FIFO内容读取应使用OUTCOUNT2:OUTCOUNT1双字节：

BeHa***

大佬，关注您很久了，能出个汇编语言的吗？

erci***

BeHa*** 发表于 2025-11-21 18:11
大佬，关注您很久了，能出个汇编语言的吗？

最近比较忙这里有汇编调用USB的例程可以先用着
汇编语言调用 C语言的 USB库文件.LIB，Ai8051U-8Bit/Ai8051U-32Bit 汇编范例 - USB：USB-CDC虚拟串口/就是串口，一箭双雕之USB转双串口，[鼠标+键盘]的HID复合设备 国芯人工智能技术交流网站 - AI32位8051交流社区

East W***

能不能虚拟成8个串口，STC32G144K246正好有8个串口。做USB转8串口卡用。

erci***

East W*** 发表于 2025-12-12 20:46
能不能虚拟成8个串口，STC32G144K246正好有8个串口。做USB转8串口卡用。

最多7个全双工的，端口0控制端口占用了一个。

East W***

看附图，例程只绑定了串口1，串口2.能不能全部绑定7个串口。做一个USB转7串口的工具。

erci***

East W*** 发表于 2025-12-12 21:11
看附图，例程只绑定了串口1，串口2.能不能全部绑定7个串口。做一个USB转7串口的工具。
...

可以的

STC***

这个USB转7串口能用在UNIX下吗？
UNIX驱动有吗？
