1.3 点灯编程和试验效果展示
（1）准备工作：硬件：开天斧核心板+USB数据线。
       软件：Keil 51软件+STC程序下载软件
（2）编程思路：观察核心板电路图，P2.0至P2.7接口的8个LED的正极接在电源（VCC）正极上，LED的负极经限流电阻（5.1kΩ）,介入单片机的I/O口。所以当单片机的IO口为低电平时，LED灯会被点亮。
（3）编程步骤：

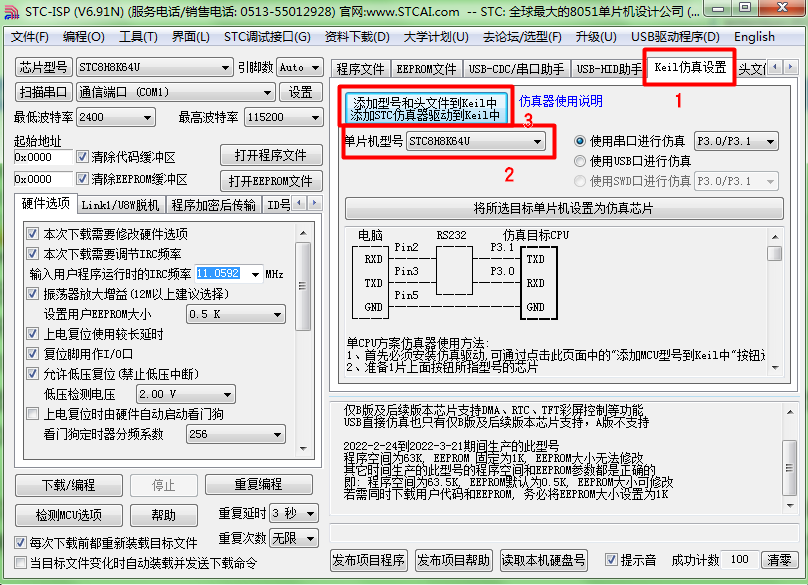

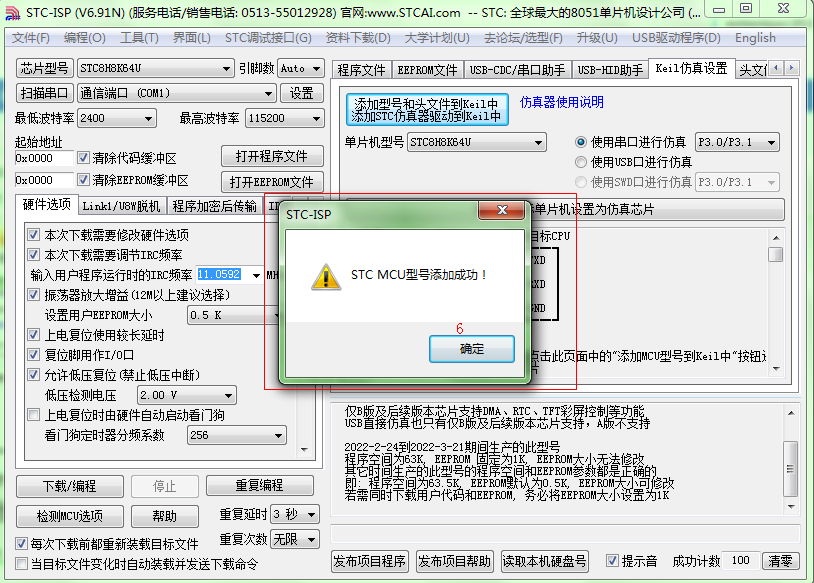

    ①首次使用STC芯片时，需要设置51软件编译环境：打开STC-ISP烧录软件（V6.91）→keil仿真设置→单片机型号选择（STC8H8K64U）→添加型号和头文件到Keil中→打开Keil安装目录→点击确定→提示（STC MCU型号添加成功）。

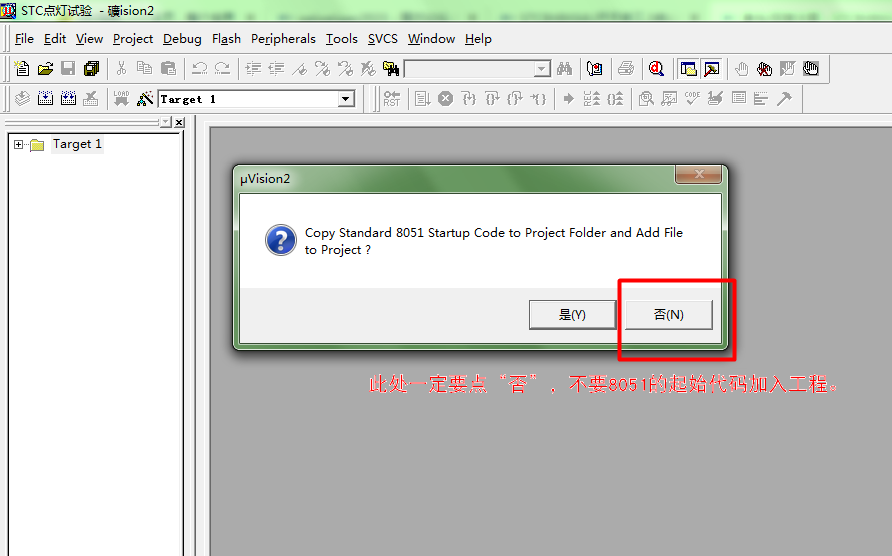

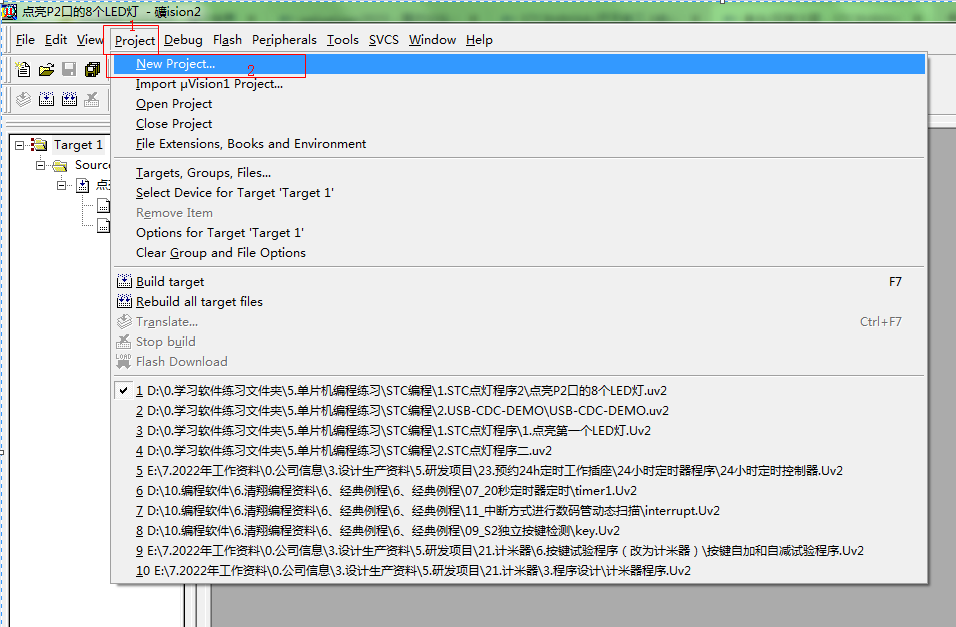

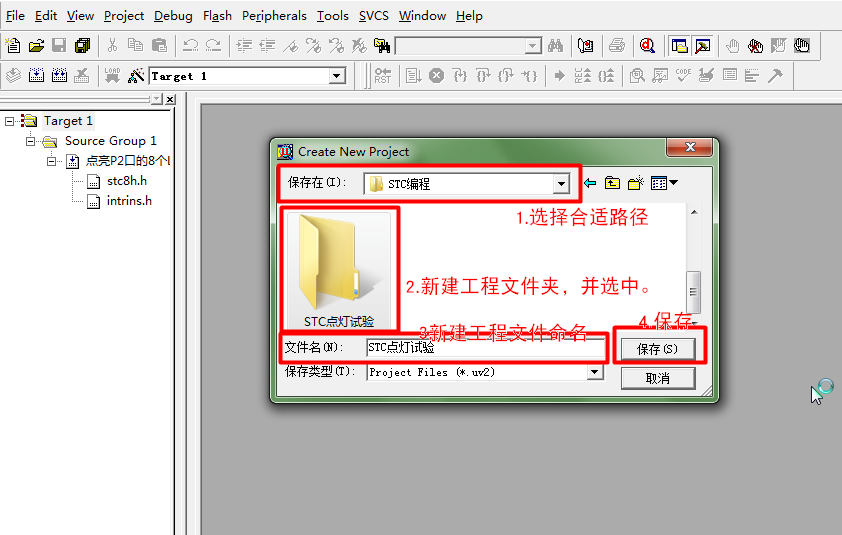

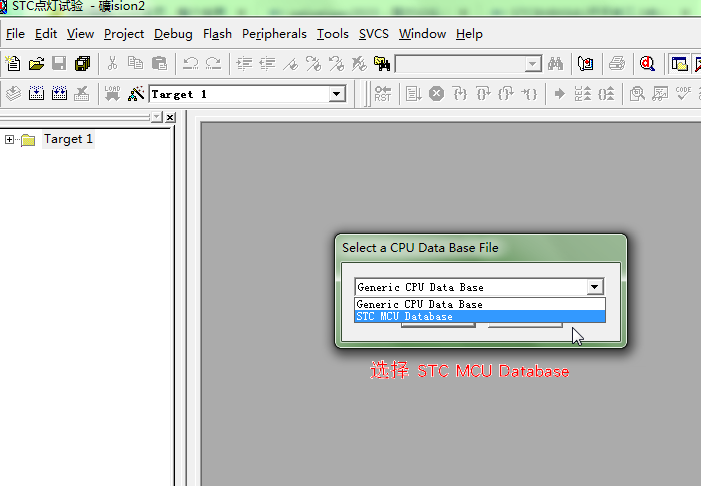

   ②打开Keil 51编程软件，新建工程→选择合适路径→新建工程文件夹（重命名为：STC点灯试验）→选择该文件夹→填写工程名称（STC点灯试验）→打开该文件夹，并保存工程文件→选择 STC MCU Database并确定→选择CPU型号STC8H8K64U并确定→弹出的对话框，点“否”，不需要添加8051的代码到工程，因为下一步需要添加STC芯片的头文件到工程文件夹里。

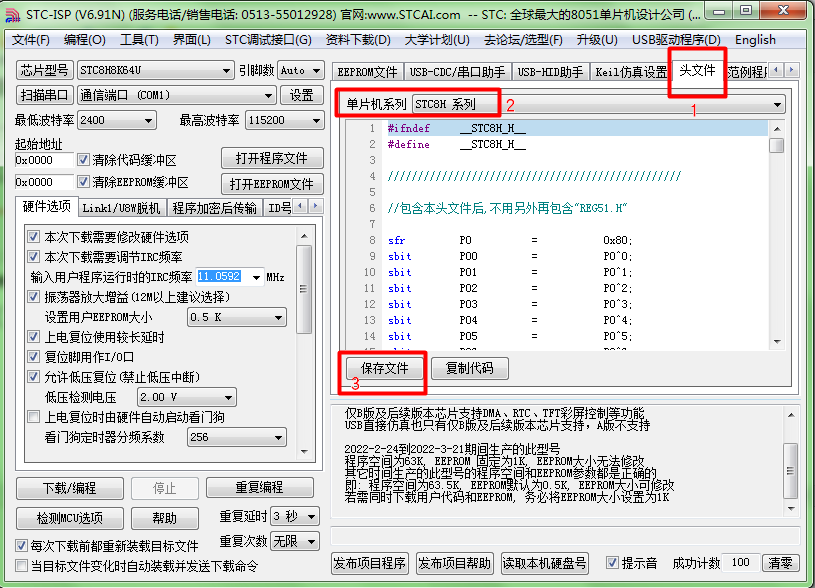

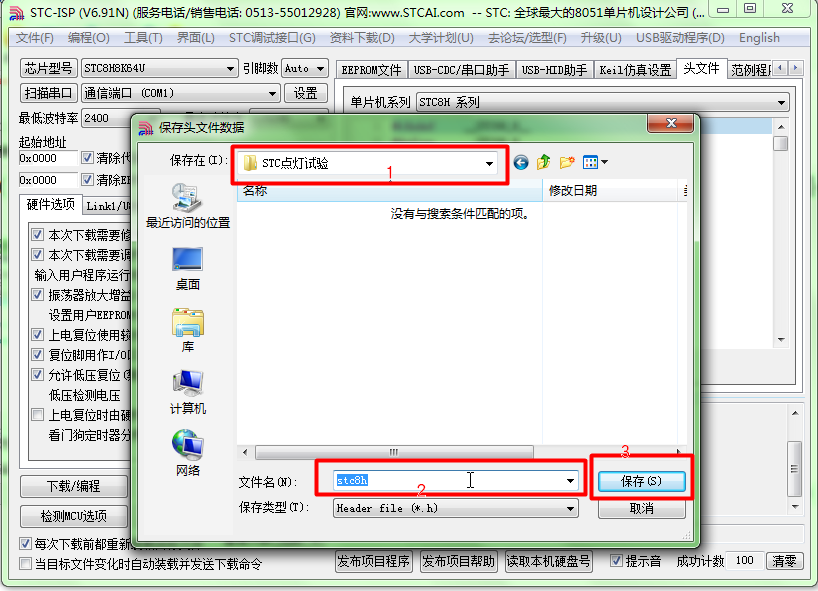

   ③打开STC-ISP烧录软件（V6.91）→头文件→选择STC8H系列→保存文件→选择新建工程的文件夹路径→命名为“stc8h.h”→保存。

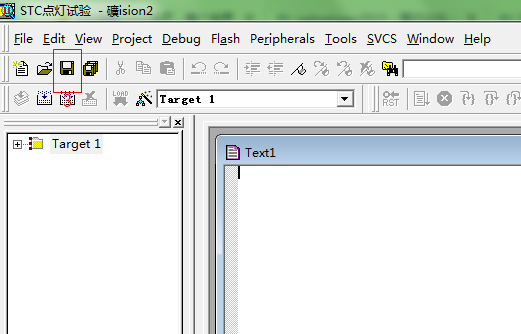

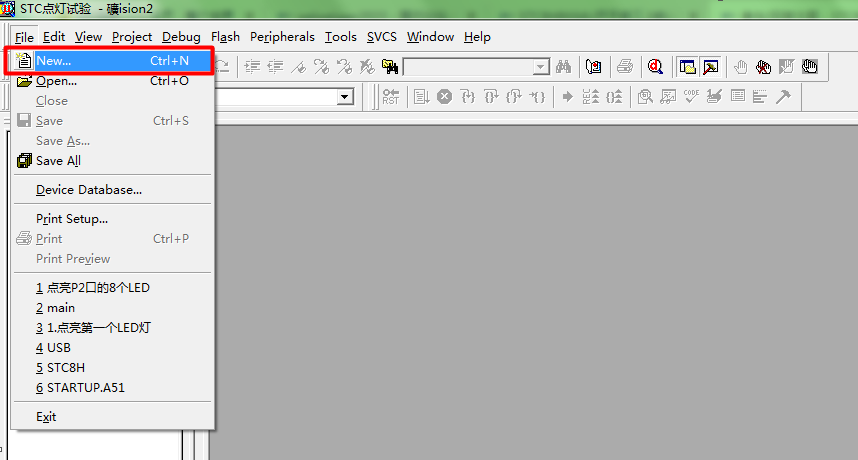

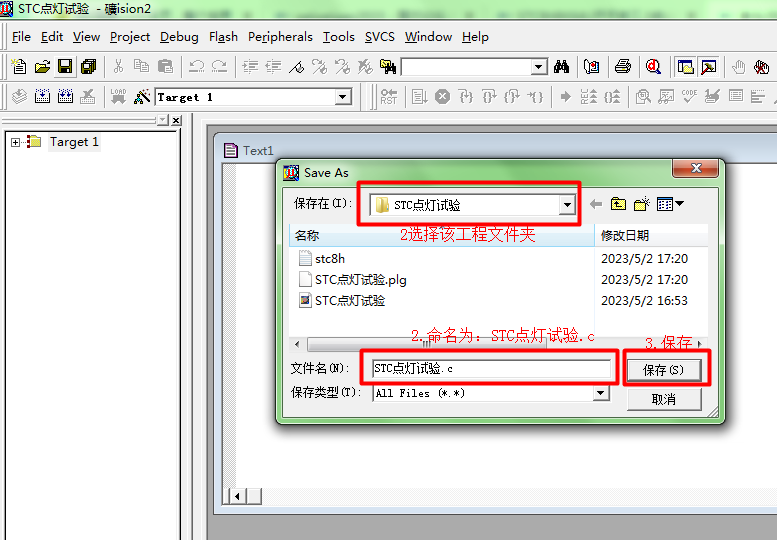

④继续在Keil51软件中 新建文件，并保存在刚建立的工程文件夹中→文件命名为：STC点灯试验.c→保存。

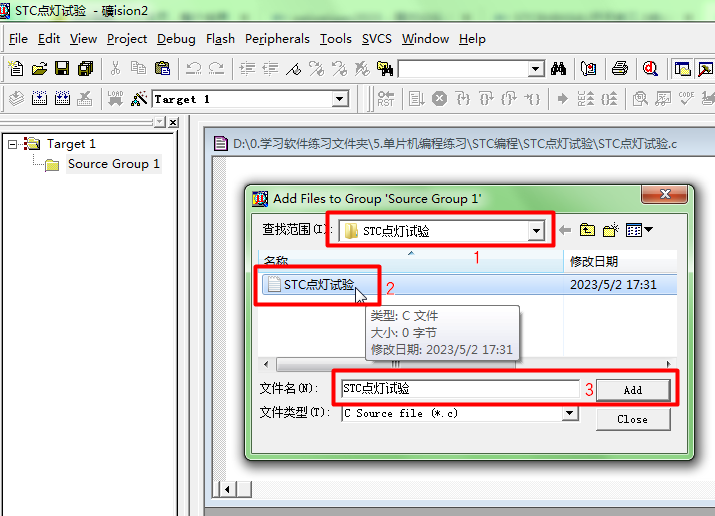

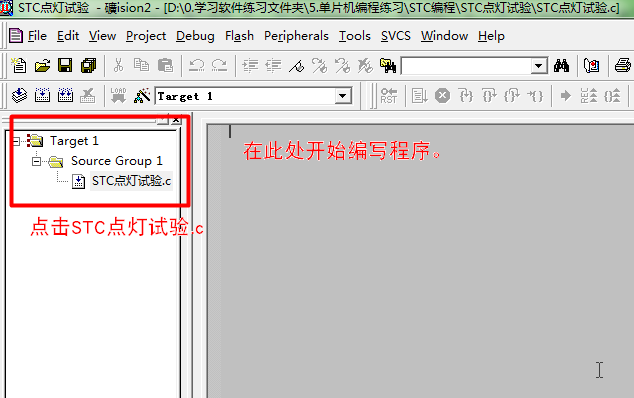

⑤添加刚新建的STC点灯试验.c文件到项目组→并开始编写程序。


⑥按下图编写一段程序，让P2口的8个LED灯，每1秒同时亮和同时灭。

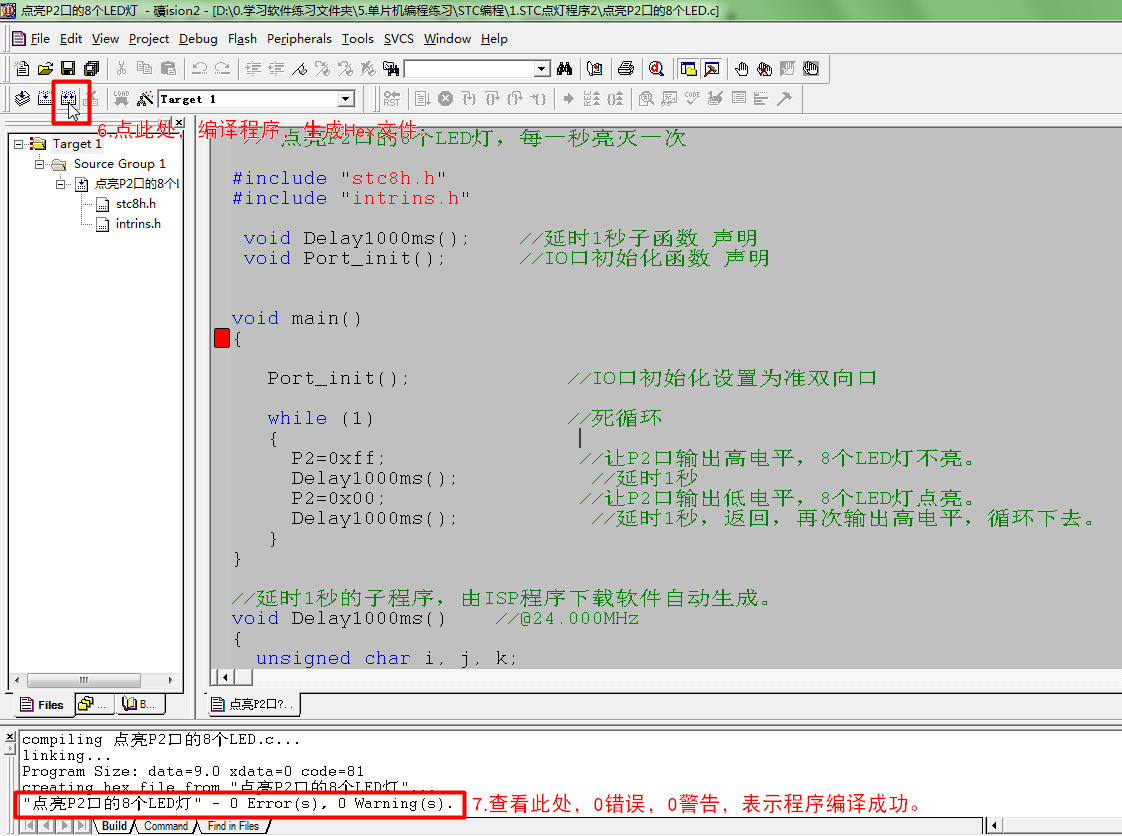

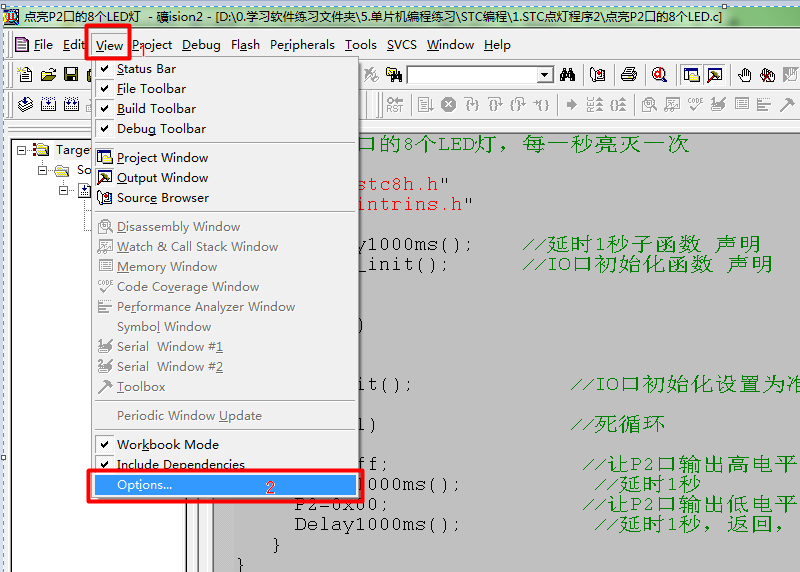

⑦程序编写完成后，在菜单栏“view”→Options→Output对话框中→在Creat Hex选项前打钩→即程序编译时生成Hex文件。


⑧按1.2教程，用数据线连接板子，使用ISP程序下载软件，在工程文件夹里，把刚刚生成的Hex文件，下载到板子里，观察LED灯亮灭效果。

weiweig***

今天学习USB-CDC串口不停电下载程序的程序，按照手册编写程序后，无法编译成功。
求助高手看看，我的程序错在哪里？ 程序打包放在附件里。谢谢！

神***

weiweig*** 发表于 2023-5-4 22:57
今天学习USB-CDC串口不停电下载程序的程序，按照手册编写程序后，无法编译成功。
求助高手看看，我的程序 ...

你直接用下面的完整的工程项目测试

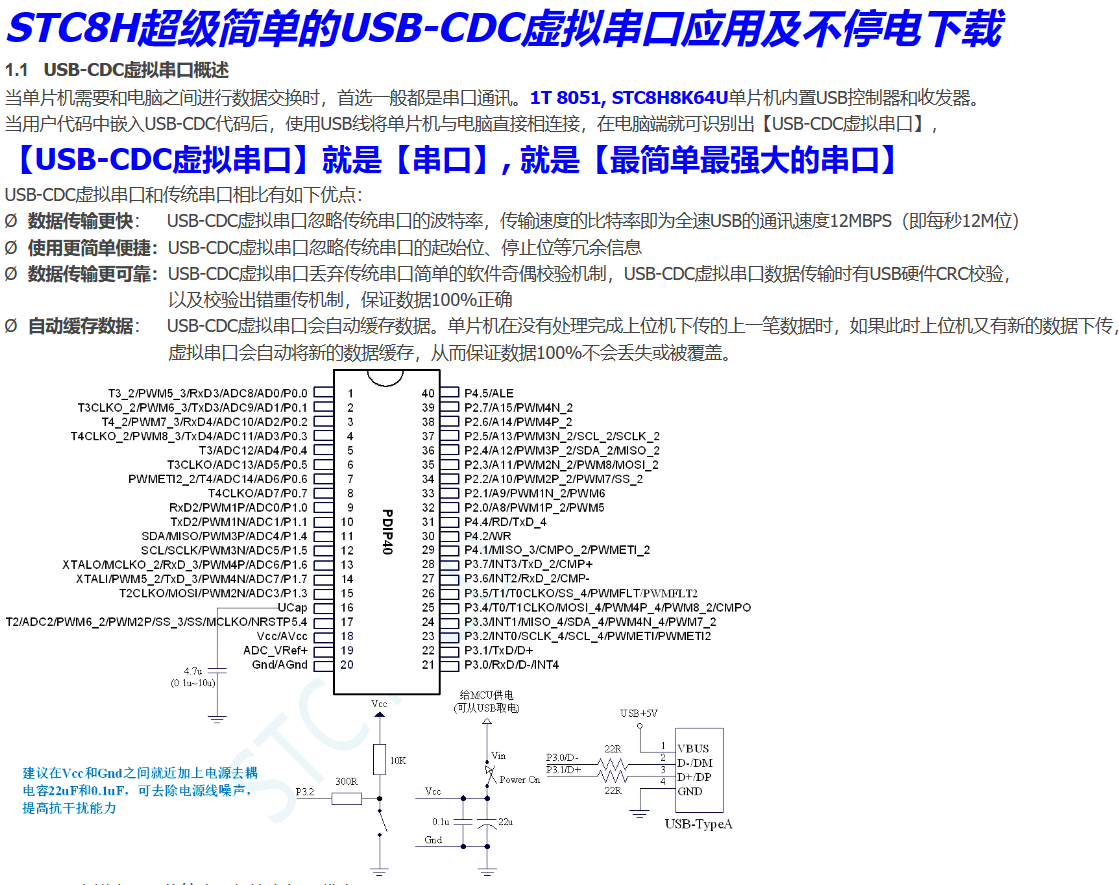

【新提醒】超级简单的USB-CDC虚拟串口应用及不停电下载-STC8H - USB：USB-CDC虚拟串口/就是串口，一箭双雕之USB转双串口，[鼠标+键盘]的HID复合设备 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

sdwf***

收到STC公司赠送的STC8H8K64U开天斧开发板，正愁找不到合适的教程。非常感谢楼主，太及时了，谢谢！

清风***

感谢楼主的STC8H8K64U学习经验分享，又一保姆级教程，Mark一下，跟着大佬一起学习起来

sdwf***

哈哈！看了楼主老师的帖子，成功烧录“跑马灯”，板子一切正常。

sdwf***

weiweigao2023老师您好！我想问一下这块板子上的32针单排针孔针距是多少？

sdwf***

谢谢STC爱好者老师

weiweig***

1.4利用循环左移和循环右移指令，在P2口实现二进制跑马灯试验
感谢大家的支持！CDC串口不停电下载的问题，先搁置一下。
今天分享一个利用二进制和循环左移、循环右移指令，在P2口实现二进制跑马灯的试验。
1.准备工作：
        硬件（开天斧三.1核心板+USBtypeC数据线）。
        软件（Keil51编程软件+(程序烧录工具stc-isp-15xx-v6.91N）
2.先弄清楚：P2口的I/O口二进制低位和高位对应关系。（很重要）

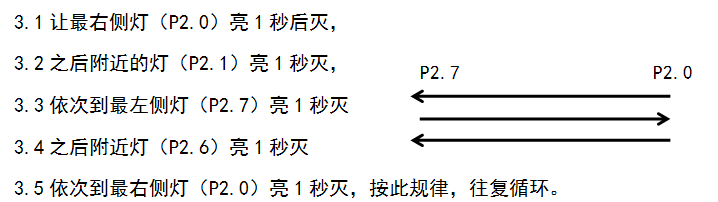

3.跑马灯现象分析：

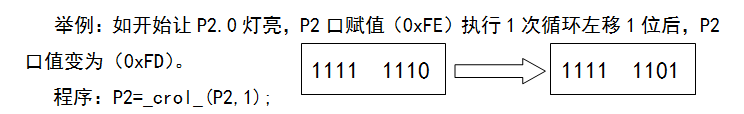

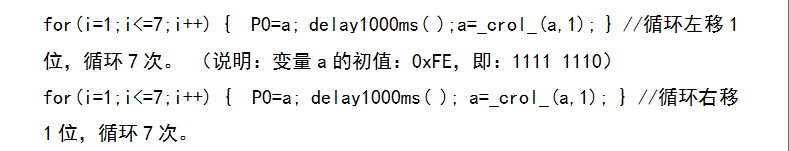

4.程序里用到循环移位指令（循环左移：_crol_；循环右移：_cror_）


5.程序里用到的for循环语句，使P2口的灯，每隔1秒，向左或右，依次亮灭。

6.程序里用到延时程序（1秒），可以由STC-ISP程序软件工具自动生成。（方法详见1.3点灯编程和试验。）
7.程序打包放在（附件里），程序下载方法和视频效果，看（1.2编程软件环境设置步骤）。

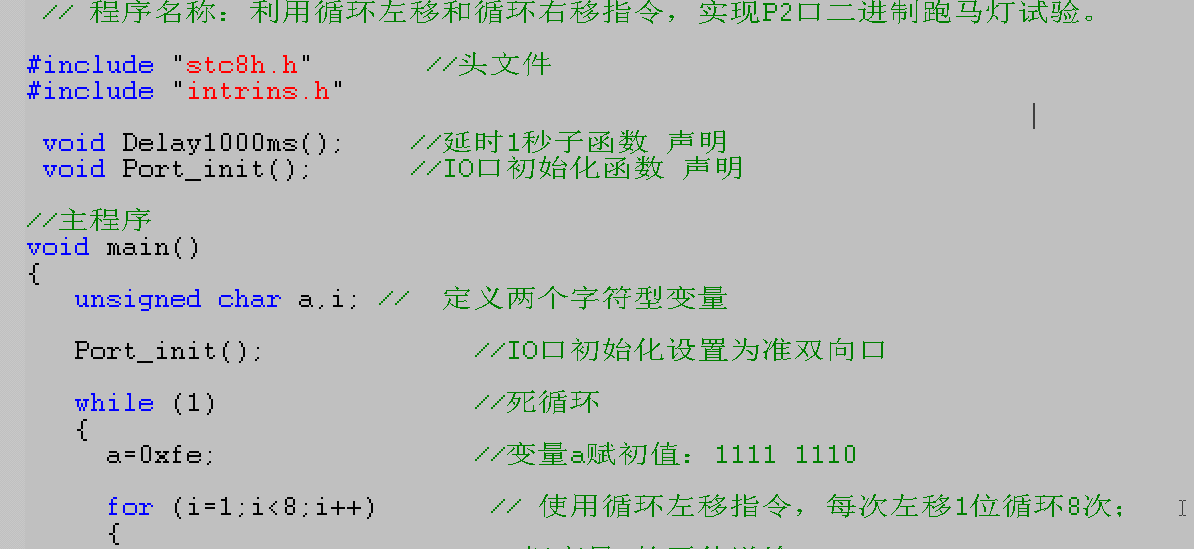

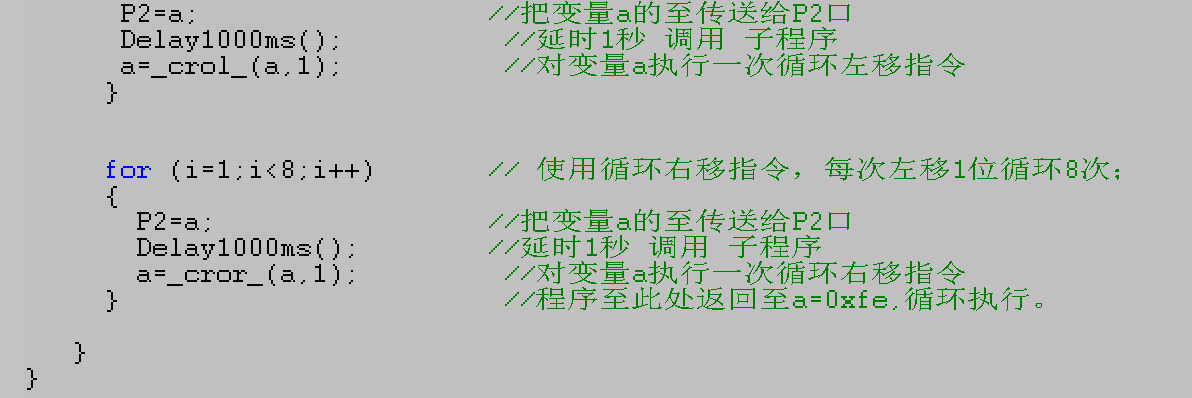

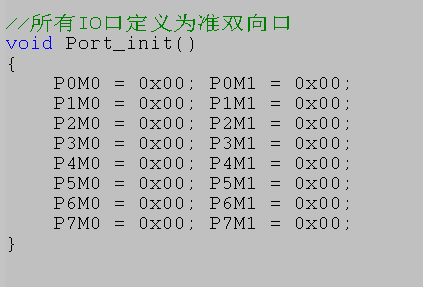

8.核心程序截图如下：
