AI8051U学习日志

kaqt***

今日已收到从 STC 申请的擎天柱核心板，实验箱也已完成申请，目前正等待收货。后续学习过程中会涉及代码编写，此帖仅作为本人学习经历的记录，以便后续查阅。


本次实验基于擎天柱核心板。
实验目标：通过 USB-CDC 接收指定字符，实现对 LED 灯亮灭的控制。



第一步，完成USB-CDC收发功能

• 打开集成 AiCube 的 STC 程序下载工具，进入 AiCube 界面；

• 新建 AiCube 项目，选择单片机型号为 Ai8051U-32Bit，项目命名为 USB_CDC_LED；

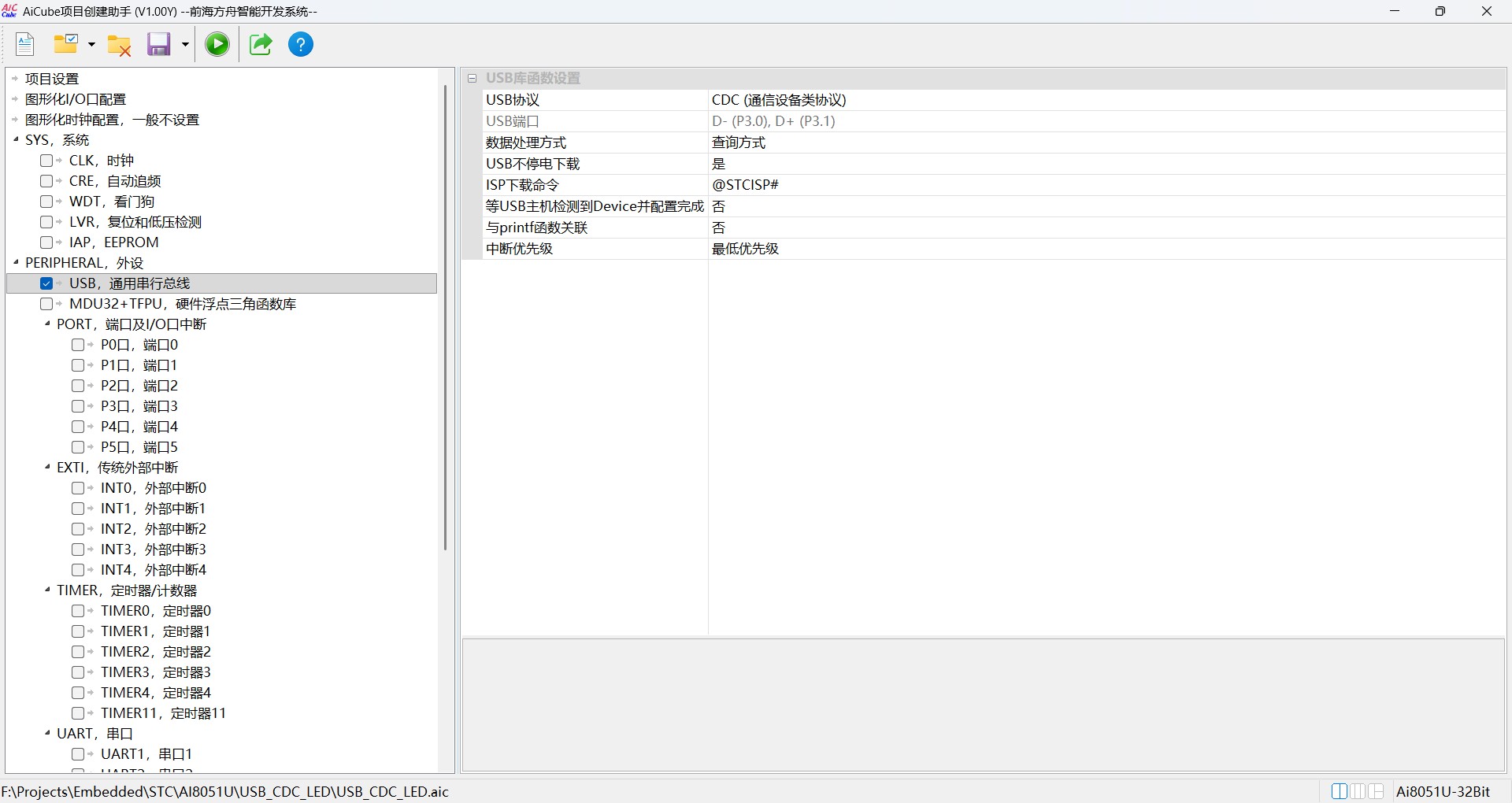

• 在项目设置中勾选外设的 USB 选项，完成项目工程创建；

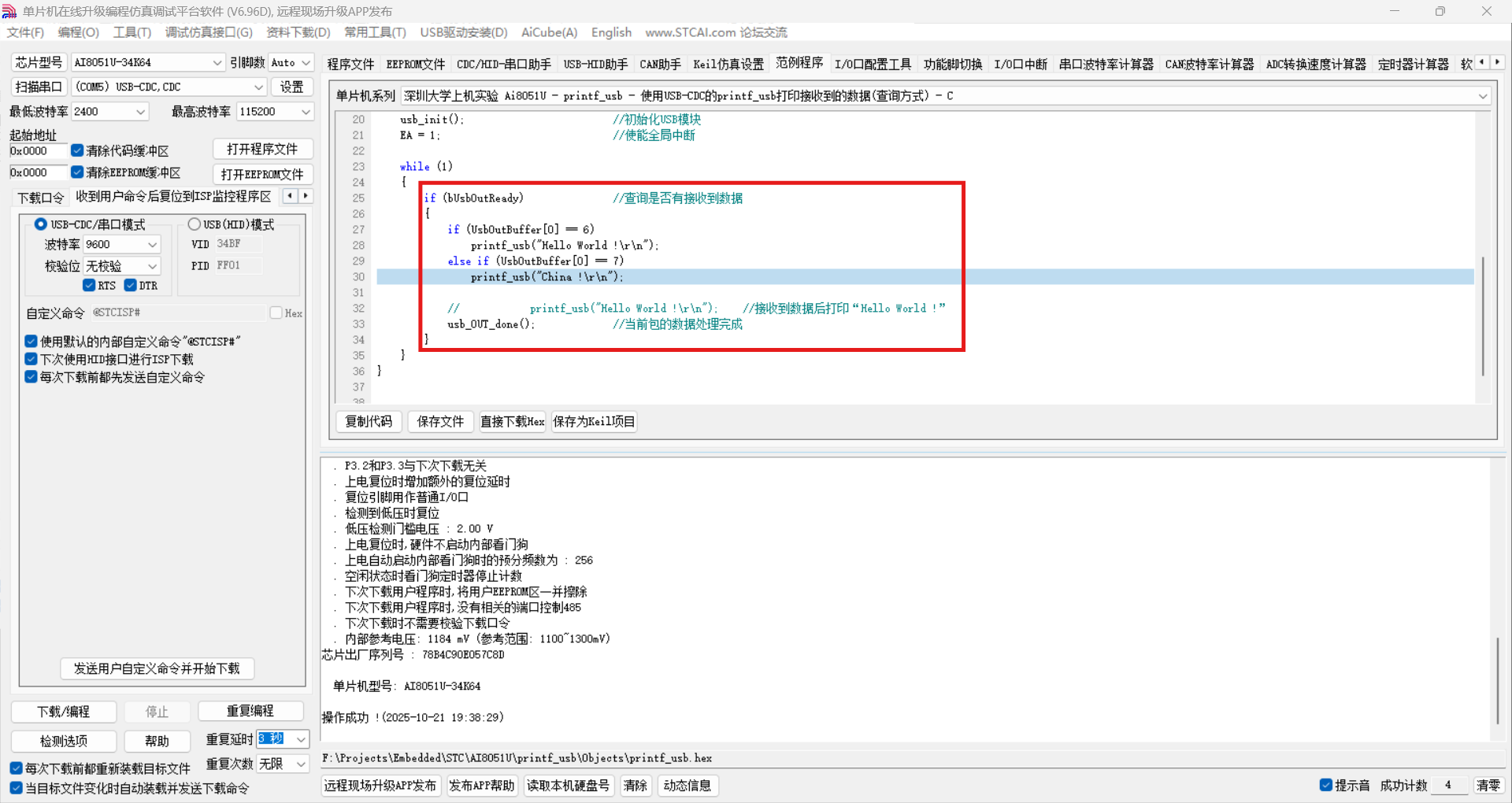

4.在 STC 下载工具中找到 printf_usb 例程，将其内容复制到新建工程中，注意需先注释掉主函数 While 循环内的 USBLIB_OUT_Done (); 语句；

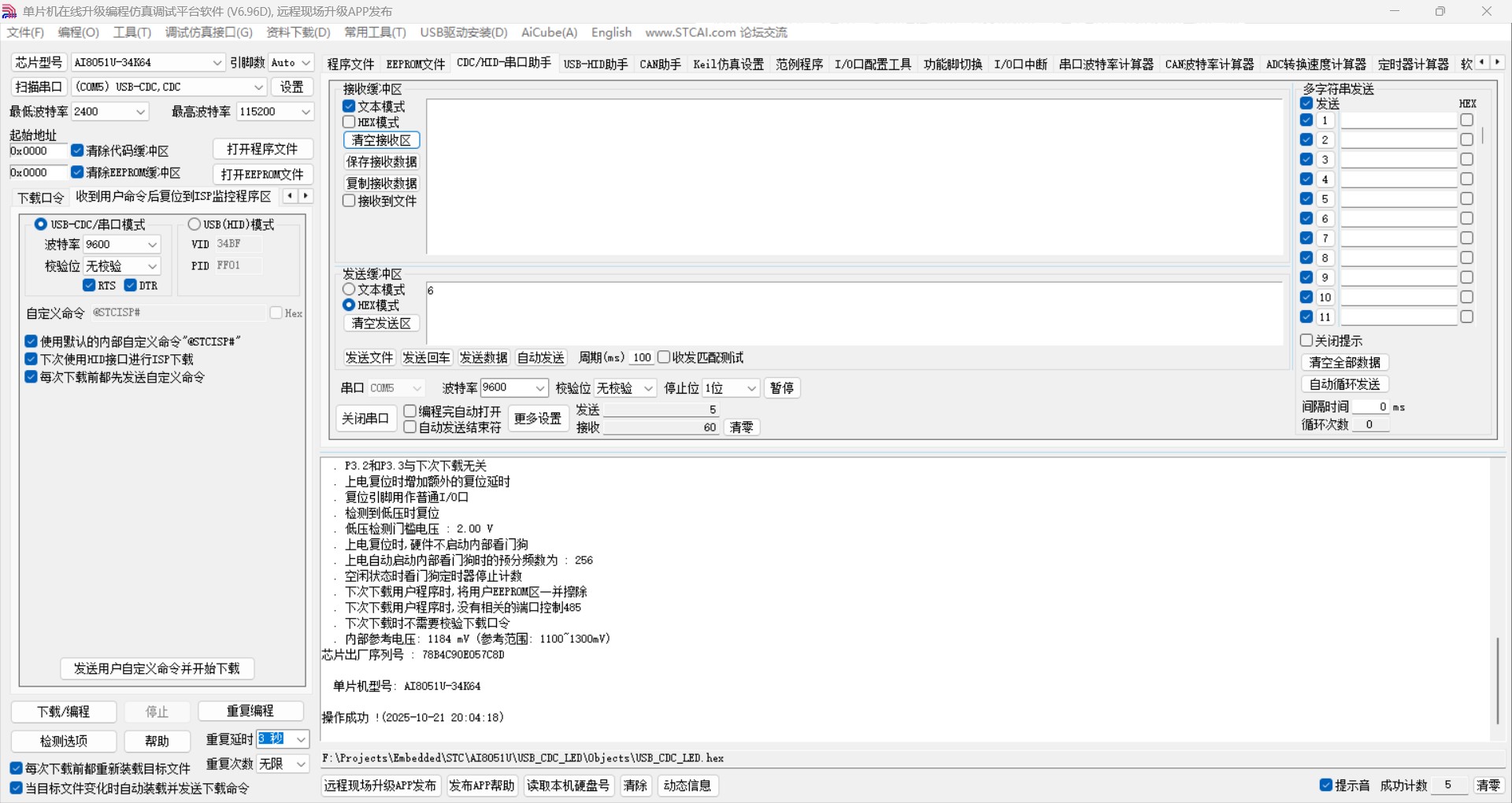

5.编译程序生成 Hex 文件后，打开 STC 程序下载工具，连接擎天柱核心板，加载刚生成的 Hex 文件；找到 “收到用户命令后复位到 ISP 监控程序区” 界面，勾选左下角 “当目标文件变化时自动装载并发送下载命令”（勾选后，首次下载程序完成，后续修改工程并编译后即可自动下载）；同时选择自定义命令下的三个选项，完成后界面如下图所示；

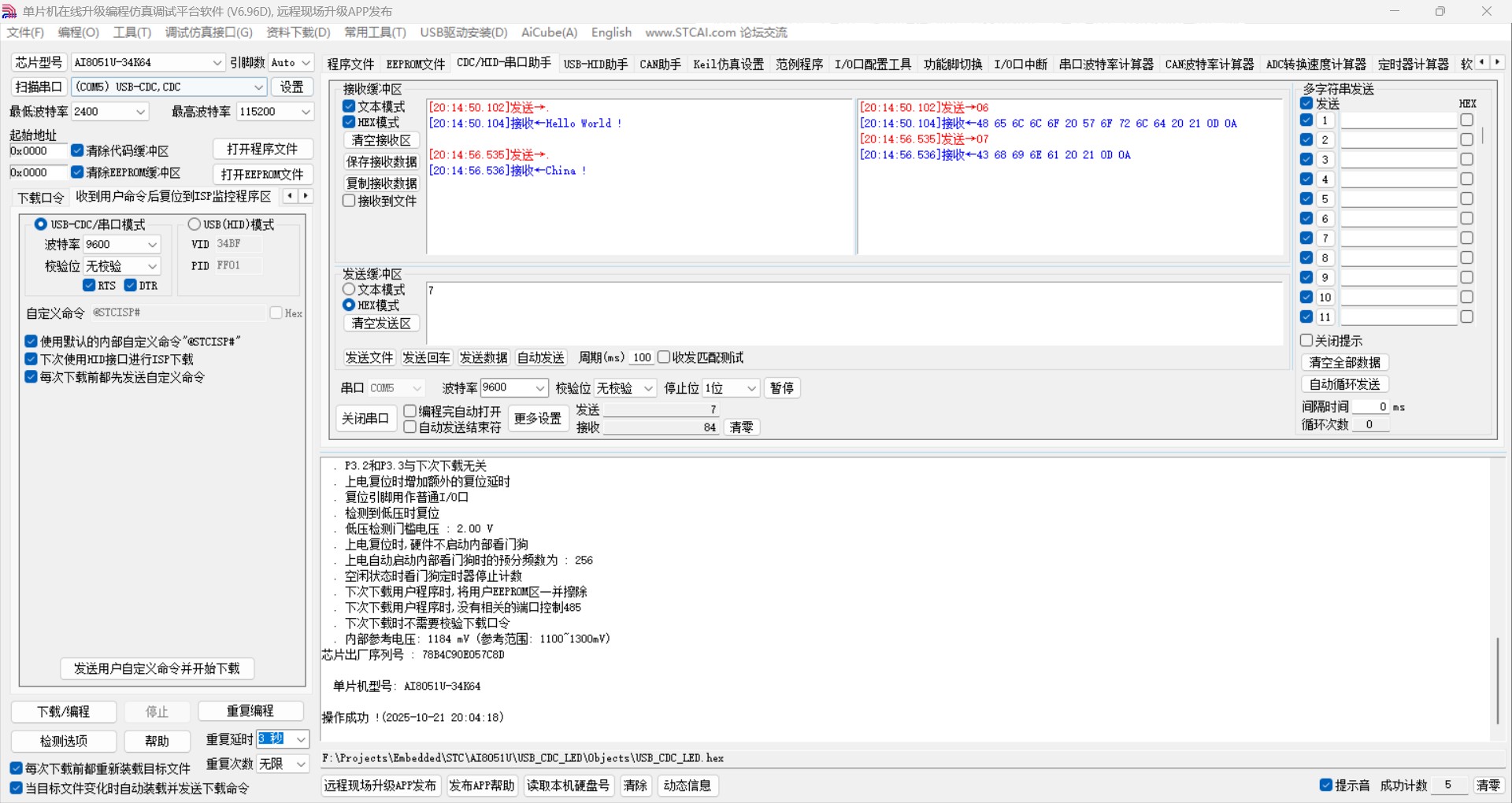

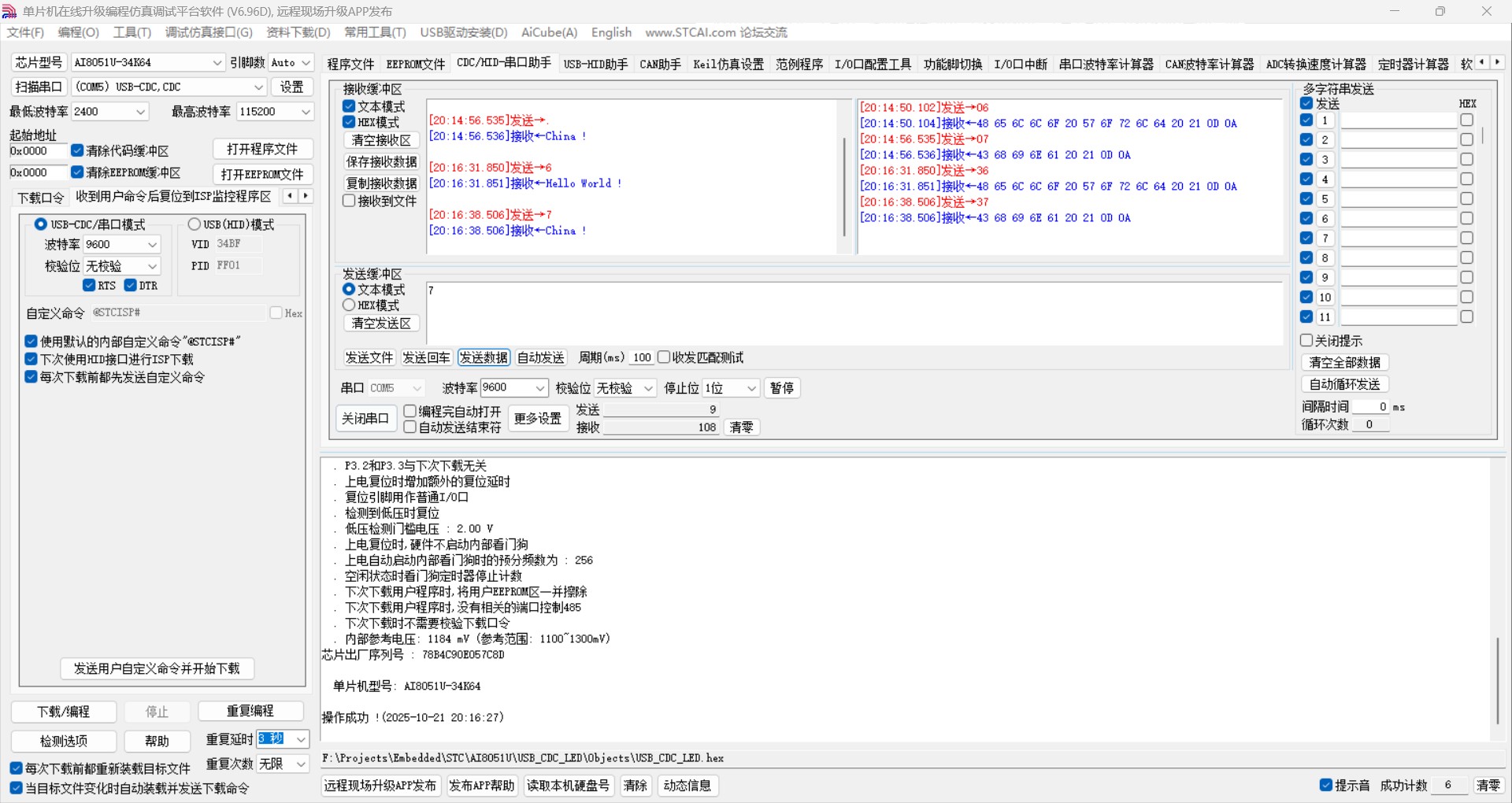

6.在 STC 下载工具中打开 “CDC/HID - 串口助手”，开启串口后，选择 HEX 模式发送数据：发送 “6” 时，串口返回 “Hello World !”；发送 “7” 时，串口返回 “China !”。需注意，“\r\n” 字符在文本模式下不可见，在接收缓冲区同时选择文本和 HEX 模式即可查看实际数据；

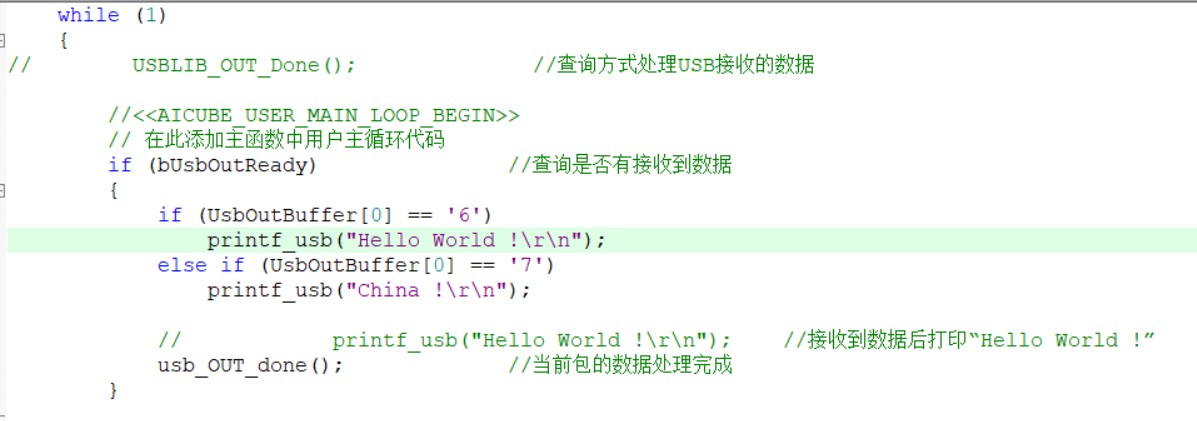

7.将原有代码修改为以下内容后，可将发送缓冲区模式切换为文本模式。此时会发现，电脑发送的数据从 06、07 变为 36、37，原因是在 C 语言中，6、7 为数字，而 '6'、'7' 为文本字符，单片机发送文本时会以 ASCII 码形式传输。完成上述代码修改后，即完成第一步操作。




第二步，完成LED控制功能
这块擎天柱核心板LED连接在P2端口

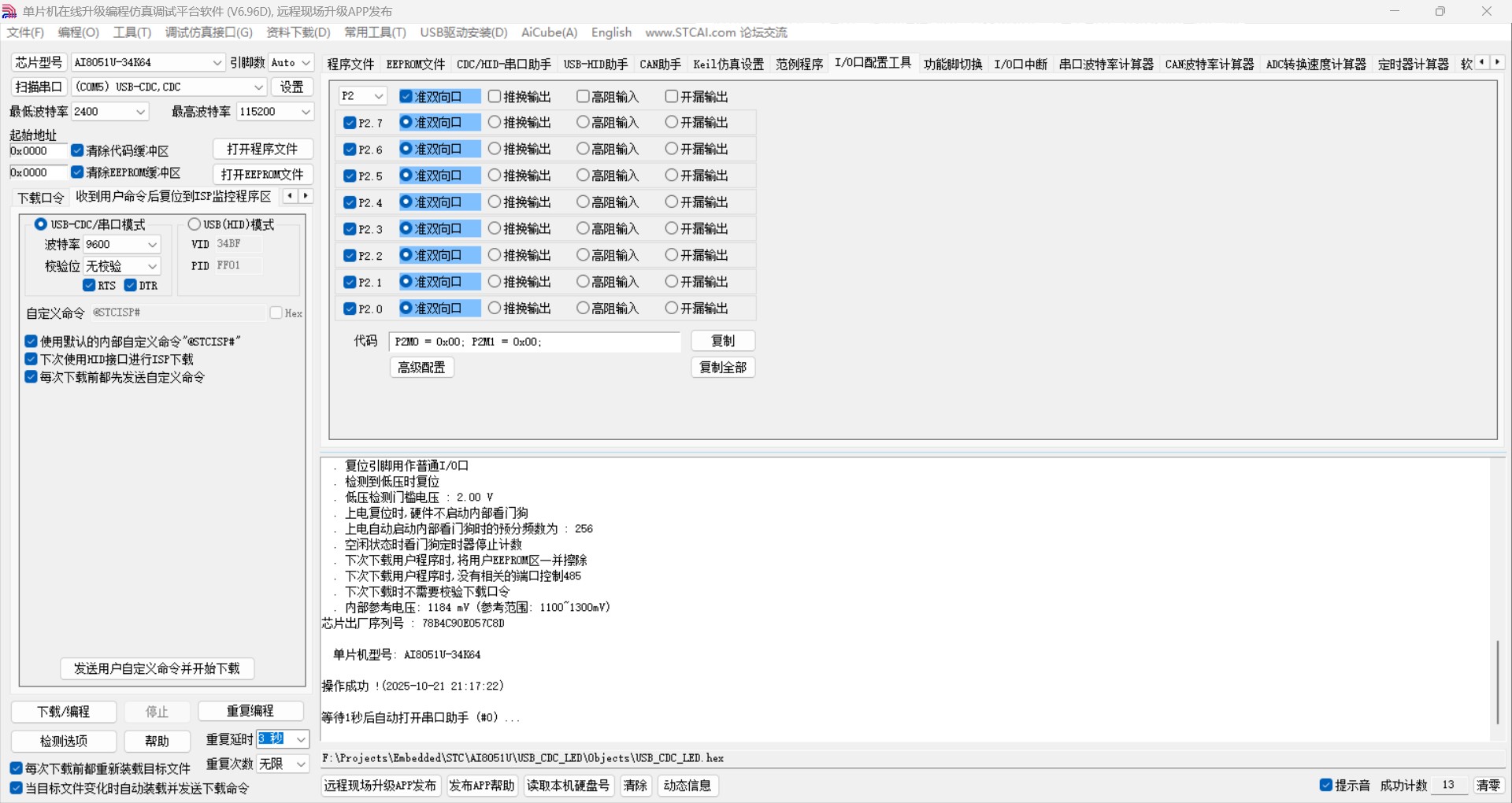

1.通过 STC 下载工具对 P2 端口进行配置，可将其设为准双向口或推挽输出模式；

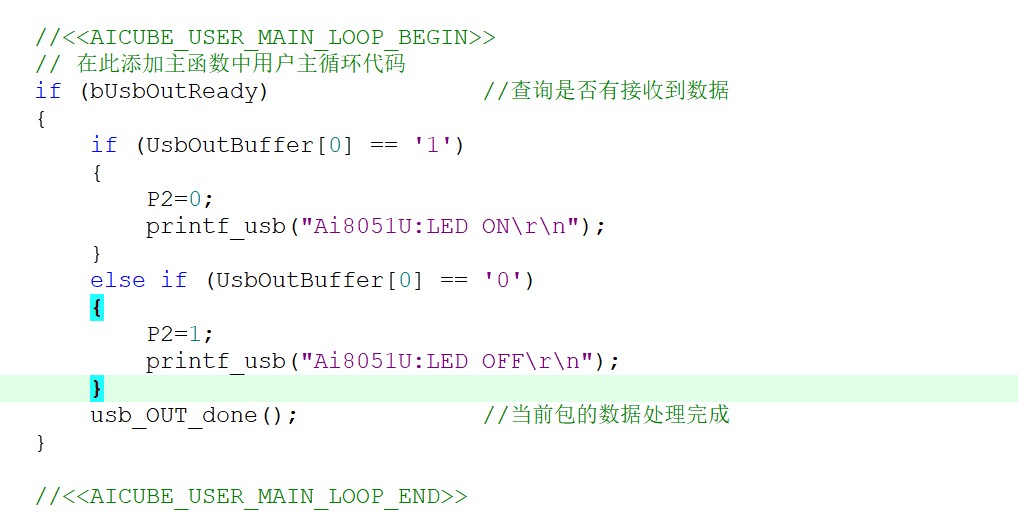

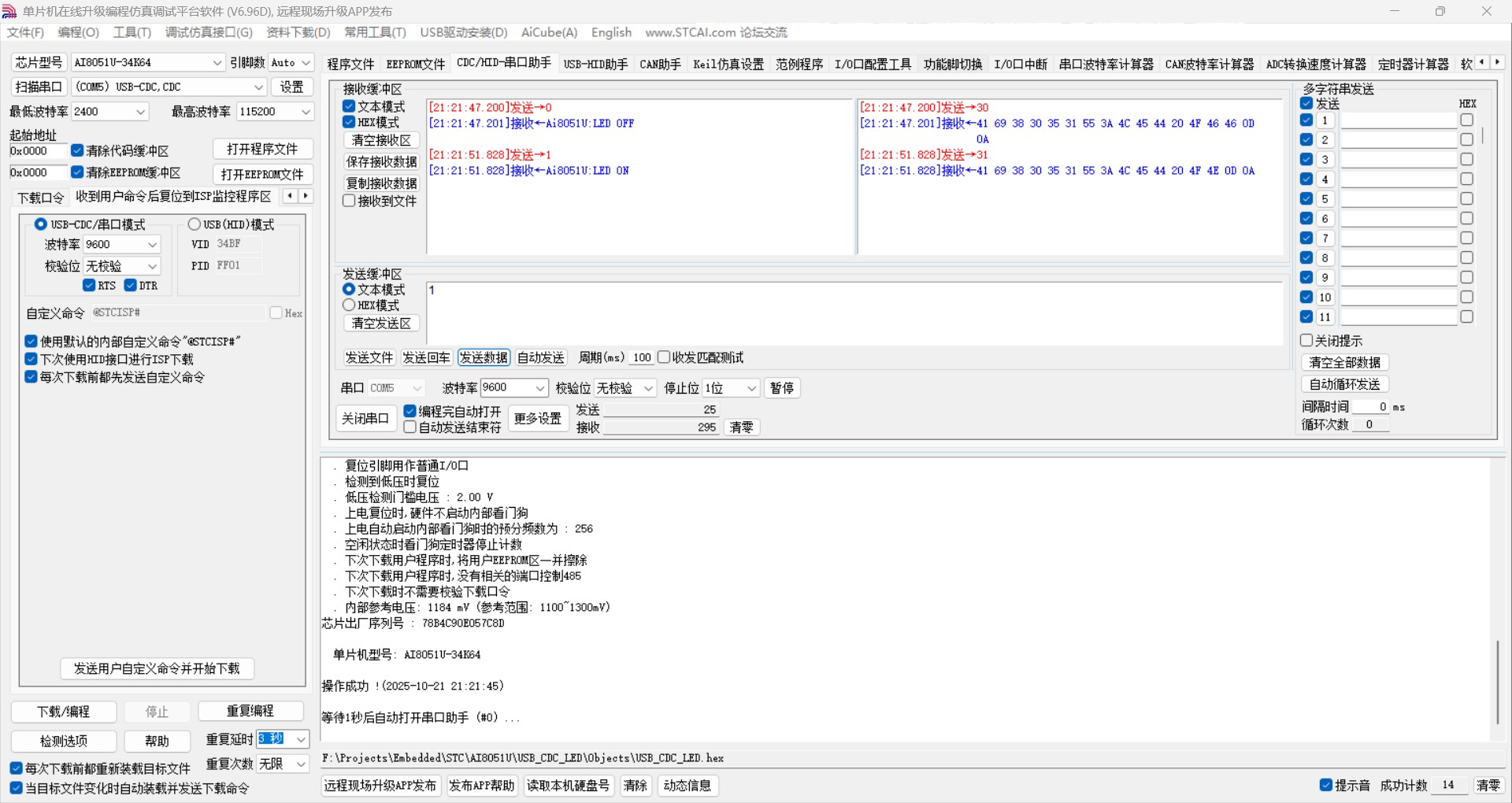

2.由于 LED 的阴极连接 P2 端口、阳极接 5V 电平，因此当 P2 端口为高电平时，LED 点亮；P2 端口为低电平时，LED 熄灭。编写以下代码实现实验功能：串口发送字符 '1' 时，LED 点亮；发送字符 '0' 时，LED 熄灭；且串口接收到消息后，会同步打印 LED 的当前状态。


本次实验代码主要基于 AiCube 和 STC 下载工具生成，参考文档为《AI8051U-20250919.pdf》，参考视频链接为https://www.stcaimcu.com/thread-11902-1-1.html。

镇***

《8051U深度入门到32位51大型实战视频》,【免费 + 包邮 送】实验箱@Ai8051U，100万套
https://www.stcaimcu.com/thread-11902-1-1.html
(出处: 国芯人工智能技术交流网站)


已经收到了申请的AI8051U实验箱，在此对STC表达感谢，从本贴开始，我将记录对于AI8051U实验箱的外设开发，不会完全复刻视频中的程序，把视频中的内容真正能够理解使用，才是真正有用的。

本次所使用的STC调试工具为：AiCube-ISP-v6.96X.exe。后续所有的AiCube生成都是基于这个程序。

01_USB不停电下载
第一步，新建AiCube项目。

第二步，勾选时钟，默认配置即可。

第三步，勾选USB外设，默认配置即可。

第四步，生成代码，简单写一个printf打印内容，这里因为第三步没有勾选“与 printf 函数关联”，所以采用printf_usb把数据传输到USB进行输出，写好程序之后编译。

第五步，下载程序。
（1）勾选左下角“每次下载前都重新装载目标文件”和“当目标文件变化时自动装载并发送下载命令”；
（2）“收到用户命令后复位到 ISP 监控程序区”区域如下图配置；
（3）打开程序文件，找到第四步工程中生成的hex文件；
（4）点击下载；
（5）打开“CDC/HID - 串口助手”区域 ，打开串口，你就可以看到程序每隔1秒打印一次“Hello STC”，并自动换行回车。

（1）和（2）配置好后最大的用处就是，如果你选择的hex文件发生了变动，，程序会自动下载，这样修改完程序，进行编译后就会自动下载程序了。


后续不会详细再分步骤讲述新建工程。

镇***

《8051U深度入门到32位51大型实战视频》,【免费 + 包邮 送】实验箱@Ai8051U，100万套
https://www.stcaimcu.com/thread-11902-1-1.html
(出处: 国芯人工智能技术交流网站)



02_点亮LED灯


第一步，分析Ai8051U的原理图。
Q2为SS8550三极管，是PNP型，基极为低电平时，三极管导通；反之三极管截止。
LED发光二极管导通条件为正极为高电平，负极为低电平，此时LED就可以点亮。
分析原理图可以得到LED亮灭的控制条件如下：


第二步，开始编写LED控制程序。
（1）LED可以由P4.0引脚直接关断，则可以单独编写LED总电源控制程序；
（2）LED引脚全部在P0端口，故此可以直接给P0端口赋值，达到控制LED灯，一共可以由255种组合，可以用Excel表格来计算数据；

我将上传本次内容所编写程序，仅供参考。
02_LED实验_20260612.zip (307.71 KB, 下载次数: 96)

2026-6-12 22:03 上传

点击文件名下载附件

镇***

《8051U深度入门到32位51大型实战视频》,【免费 + 包邮 送】实验箱@Ai8051U，100万套
https://www.stcaimcu.com/thread-11902-1-1.html
(出处: 国芯人工智能技术交流网站)



03_IO口输入输出



对于I/O输入最简单的实验就是读取按键，通过读取引脚电平来了解按键是否被按下。
以 AI8051U实验箱中，P3.4引脚为例。

设置P3.4默认为高电平，读取P3.4引脚电平。当SW_4被按下时，P3.4为低电平；当SW_4被松开时，P3.4为高电平。
以下是简易的按键控制程序，通过按下SW_4和SW_5来控制i的增减，数值范围为0~255，并通过串口打印出来。
程序按下按键，必须要松开。
想要实现长按只需要注释掉while(!Get_SW4State());和while(!Get_SW5State());即可，这两行代码主要是判定按键按下后，是否一直保持低电平，如果是低电平就等待，直到按键松开，电平转变为高电平。
