STC32G12K128 实验箱 36.2-LCD128x64显示图形文字-ST7920 的问题

xie2***

实验箱版本：STC32G12K128  实验箱9.62_2023-5-19

例程：36.2-LCD128x64显示图形文字-ST7920

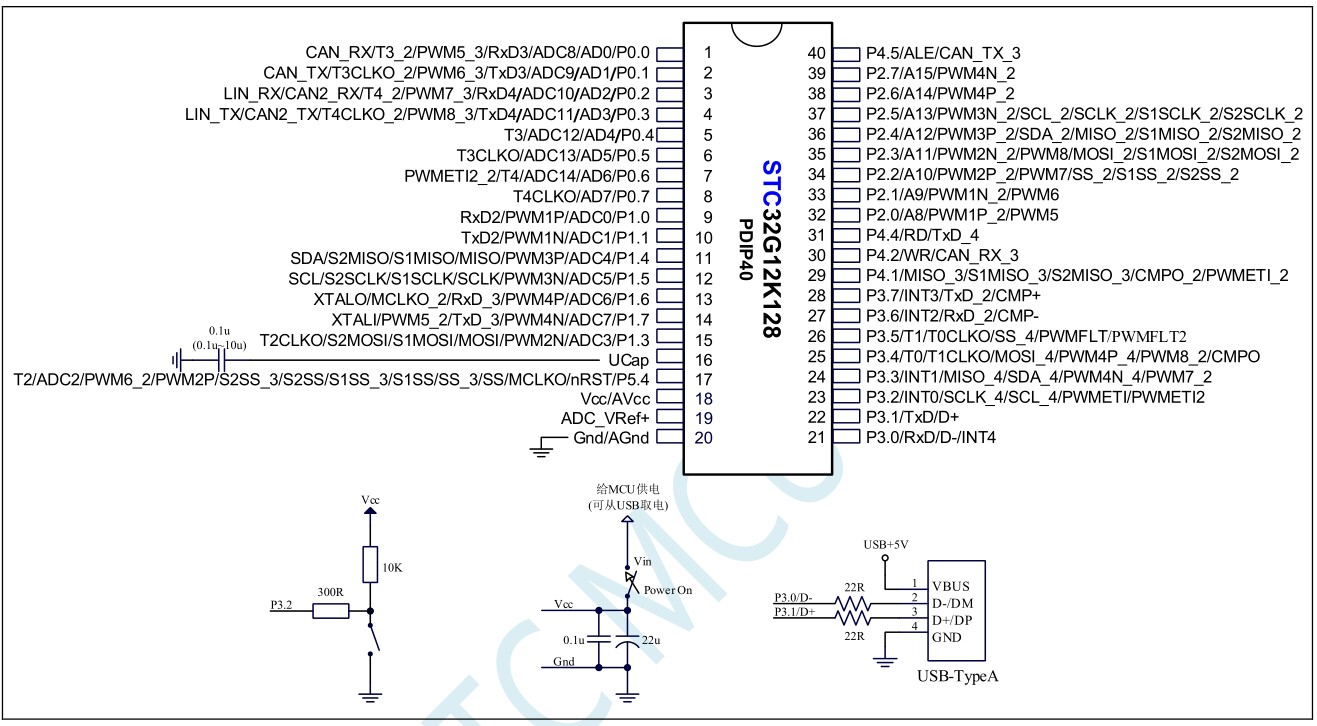

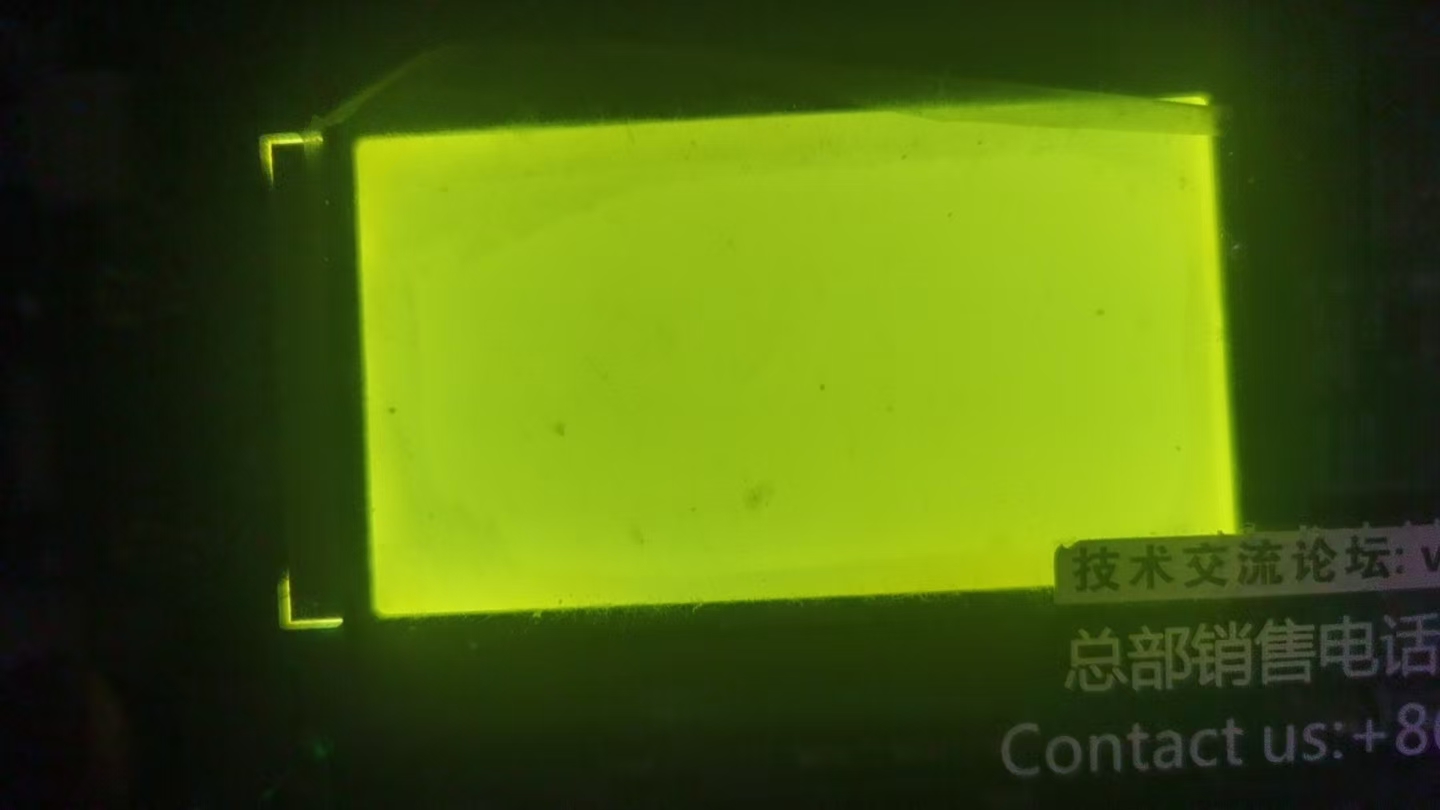

为啥烧写之后，看不到文字呢？

国芯人***

关于 STC32G12K128 实验箱中使用 ST7920 驱动的 128x64 LCD 显示模块无法显示文字的问题，可能涉及多个方面，包括硬件连接、驱动配置、程序逻辑、初始化流程等。以下从多个角度进行分析与排查建议：

一、硬件连接检查

1. 确认 LCD 模块型号是否为 ST7920 驱动芯片
   确保所使用的 LCD 模块确实是基于 ST7920 控制器。部分兼容模块虽然外观一致，但控制器不同（如 ST7567、KS0108 等），程序驱动方式不一致会导致无法正常显示。

2. 检查引脚连接是否正确
   ST7920 模块通常使用并行或串行（如 SPI 或 3线串行）接口通信。请核对以下引脚是否正确连接：
数据线（D0-D7）或串行数据线（SID、SCLK）
控制信号线（RS、RW、E 或 A0、CS、WR、RD）
电源与背光控制（VCC、GND、BL）
对比度调节（VO）是否连接电位器或固定电阻

3. 确认模块供电与背光是否正常
LCD 模块是否有背光亮起？
是否存在供电不足或电源波动问题？
VO 引脚电压是否合适（通常为 0~5V，调节对比度）

二、软件驱动分析

1. 确认驱动程序是否匹配 ST7920 模式
   ST7920 支持并行和串行模式，且在串行模式下又分为不同的时序方式（如 3线/4线）。请确认程序中是否正确设置了通信模式，并与硬件连接一致。

2. 初始化流程是否完整
   ST7920 初始化需严格按照数据手册执行，包括以下关键步骤：
系统复位
设置显示开关（Display On/Off）
设置光标显示与闪烁
设置地址指针（DDRAM 地址）
设置绘图区域（GDRAM 地址）
设置显示方向（左右、上下镜像等）

   若初始化流程缺失或顺序错误，可能导致屏幕无法显示。

3. 显示函数是否调用正确
显示字符前是否调用了正确的字符集加载函数？
是否有延时或等待函数确保 LCD 完成操作？
是否清屏或刷新了显示缓冲区？

4. 字符与图形显示函数是否冲突
   ST7920 可同时支持字符模式与图形模式，但两者地址空间不同。若在图形模式下试图显示字符，或在字符模式下绘图，将导致显示异常。

三、程序调试建议

1. 使用调试工具观察信号波形
   使用示波器或逻辑分析仪检查 STC32 单片机输出的控制信号（如 CS、WR、RD、A0、SCLK、SID）是否符合 ST7920 的通信时序要求。

2. 尝试简化程序，逐步验证功能
先尝试清屏操作，观察是否能清除原有内容。
再尝试显示一个固定字符或图形，确认是否能显示。
最后逐步加入复杂功能（如滚动、光标、自定义字符等）。

3. 添加调试输出信息
   若实验箱具备串口通信功能，可在程序中加入调试信息输出，确认程序是否运行到显示函数，是否存在死循环或卡死现象。

四、常见错误与解决方案

| 问题现象 | 可能原因 | 解决方案 |
|----------|----------|-----------|
| 屏幕无任何显示 | 电源未接通、背光未开启、初始化失败 | 检查电源、背光引脚连接，确认初始化流程 |
| 显示乱码或全屏黑块 | 通信方式不匹配、时序错误、地址设置错误 | 核对通信模式，调整延时函数，确认地址指针 |
| 显示部分区域或字符不全 | GDRAM/CGROM 地址设置错误 | 检查图形/字符地址切换函数，确保地址正确 |
| 显示内容闪烁或不稳定 | 电源波动、延时不足 | 增加延时时间，优化电源滤波电路 |
| 显示内容与程序不符 | 字符集未正确加载、缓存未刷新 | 检查字符库函数，确认刷新显示函数是否调用 |

五、推荐排查步骤

1. 确认模块型号与通信方式；
2. 检查硬件连接与电源；
3. 逐行调试初始化函数，确认是否执行成功；
4. 调用清屏函数，观察是否有效；
5. 显示一个固定字符或图形，确认是否显示；
6. 使用逻辑分析仪查看通信信号；
7. 修改延时函数或时钟频率，适配 LCD 时序；
8. 尝试更换 LCD 模块进行对比测试。

六、结语

ST7920 是一款功能较强的 LCD 控制器，但其对初始化流程与时序要求较高。在使用 STC32G12K128 实验箱进行开发时，若无法显示文字，建议从硬件连接、驱动程序、初始化流程、通信时序等多个方面系统排查。建议结合示波器或逻辑分析仪辅助调试，以提高效率。

如仍无法解决，建议上传完整代码与模块连接图，以便进一步分析具体问题所在。

祝调试顺利！

[本文内容由国芯人工智能辅助生成，仅供参考]

乘风***

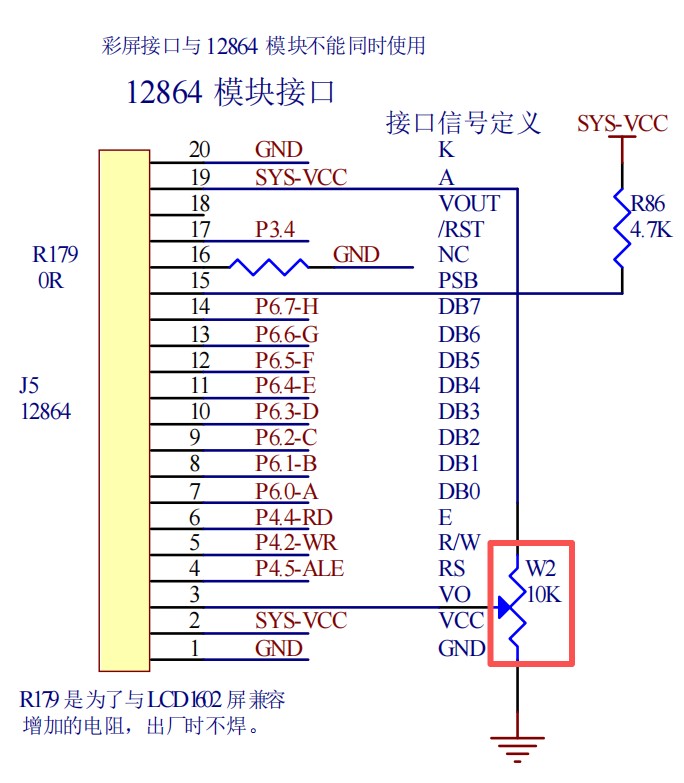

调节W2可调电阻试试

xie2***
