软复位到ISP区实现串口不断电下载程序

四***

【虹星宝典】记录单片机学习之旅——目录




对于学习单片机而言，最重要的事件莫过于【下载程序】了，但如果使用一些老版的“STC下载器”，一般【下载程序】的流程是：
1、将USB转串口工具与电脑连接

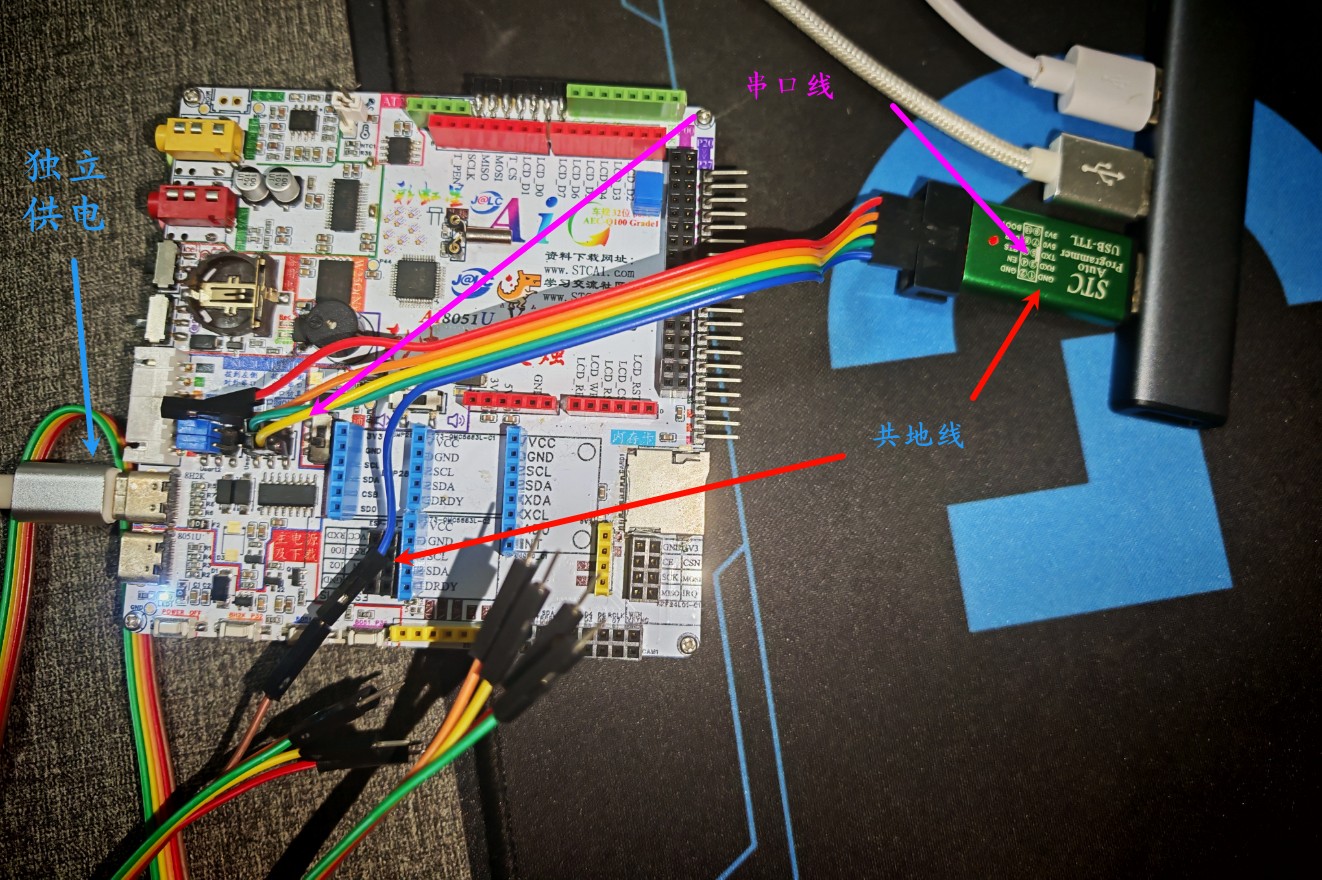

2、串口线和地线与单片机正确连接
3、选择好基础设置与hex文件后，点击【开始下载】
4、对单片机重新上电或复位一下







想必很多伙伴在了解过【CDC一键不断电下载】或使用过【Link1D下载器】不断电下载后，会十分向往这种便捷的下载方式。
但有些开发板直接将单片机的USB口与CH340之类的串口芯片直接绑定了，既无法使用CDC模式，也无法使用Link1D下载器，这非常难受。
那么我现在要介绍的就是【一种通过串口发送特殊命令使单片机软复位到ISP区实现不断电下载程序】的方法。

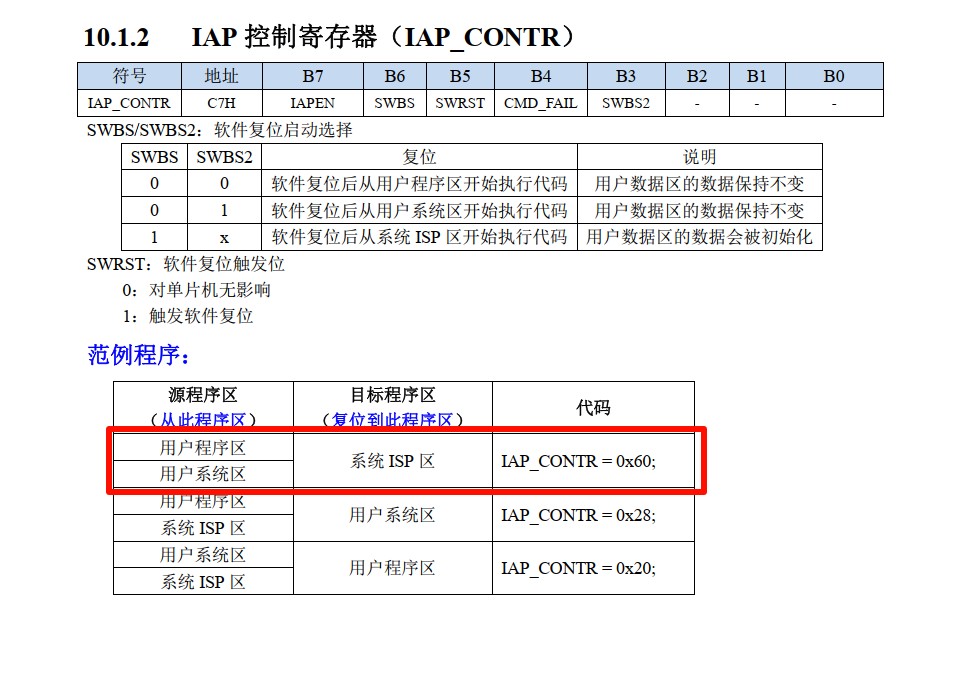

首先看看手册的这部分内容：

原理就是，通过往【IAP_CONTR】这个寄存器写[0x60]就可以让单片机软复位到ISP区。
而我们每次下载程序时，提示的【正在检测目标单片机 ... 】，大概就是在等待单片机复位到ISP区。
（对了，貌似89C系列的也有这个喔，剩下的我就不多说了）

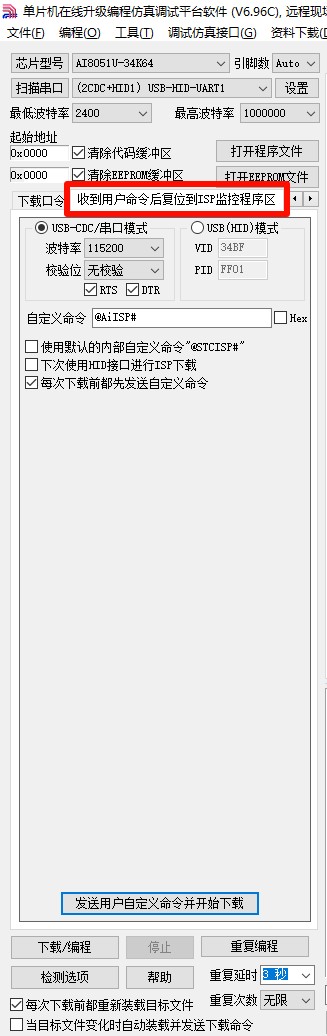

我们再看看ISP软件的这个功能：

我们要使用的就是这个【串口模式】。



第一步：
弄一个带协议的串口程序（简易任务处理+4组串口同时收发（可以配置不同波特率））


第二步：
搞一个特殊指令 "@AiISP#"



第三步：

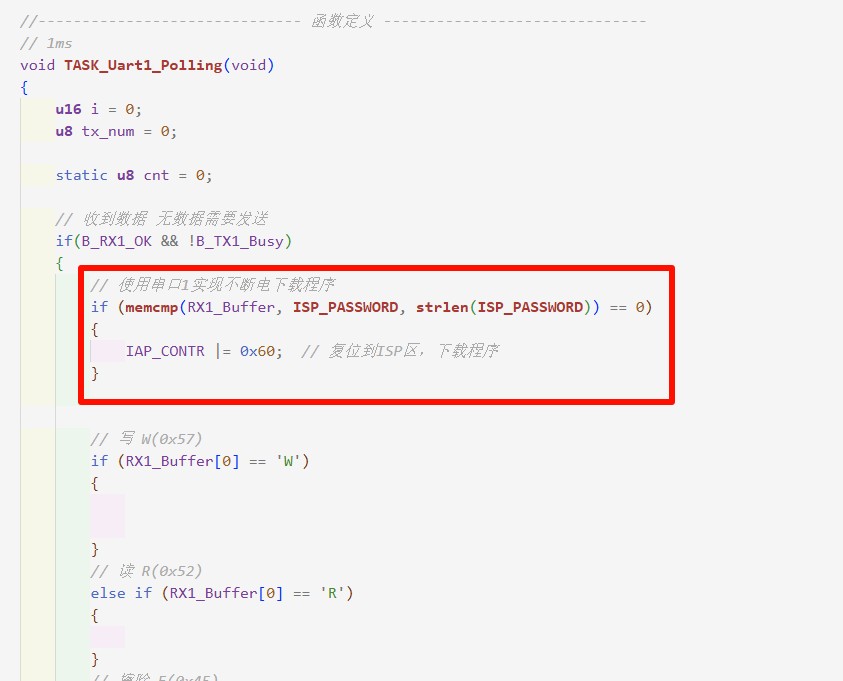

改一下串口协议为检测到【复位密码】，就复位到ISP区

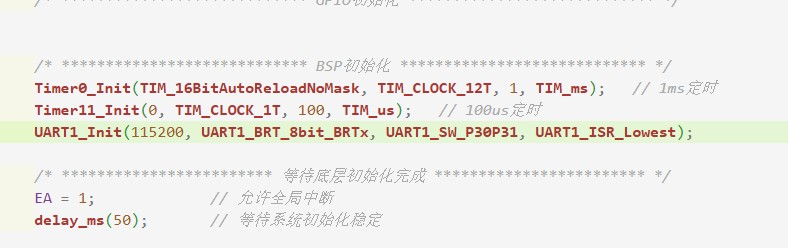

最后，就是编译并记下串口使用的波特率，然后用“古法”下载一次程序。

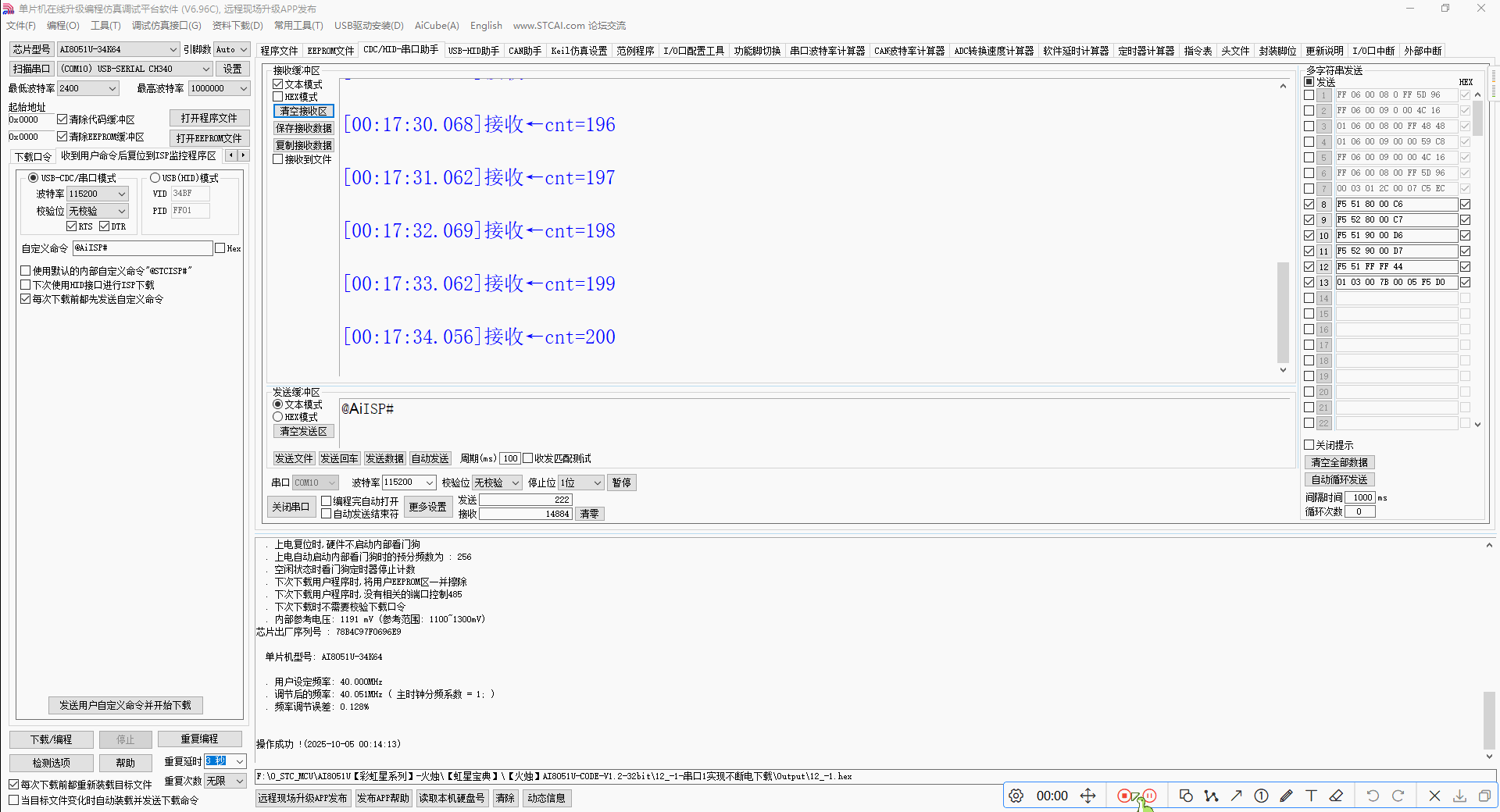

往后只要注意以下事项，就可以使用不断电下载程序咯

1、波特率：请务必选择与串口1(uart1)一致的波特率。
2、命令：请务必与程序中设置的【复位密码】(ISP_PASSWORD)保持一致
3、请勾选【每次下载前发送自定义命名】选项




12_-1-串口1实现不断电下载.zip (703.12 KB, 下载次数: 1)

2025-10-5 01:43 上传

点击文件名下载附件

国芯人***

软复位到ISP区实现串口不断电下载程序

在单片机开发过程中，程序下载是一个不可或缺的环节。传统的串口下载方式通常需要手动复位或断电重启，这不仅影响开发效率，也增加了硬件操作的复杂性。随着技术的发展，不断电下载（Hot Download）成为一种高效、稳定的程序更新方式，其中通过“软复位到ISP区”实现串口不断电下载，是一种适用于STC系列单片机的实用技术。

一、不断电下载的意义

不断电下载是指在单片机持续供电的情况下，通过特定机制触发程序更新过程，从而避免了传统的断电或手动复位操作。这种方式具有以下优势：

1. 提高开发效率：无需频繁插拔电源或复位按钮；
2. 降低硬件损耗：减少因频繁插拔造成的物理损伤；
3. 提升用户体验：适用于成品设备的远程升级与维护。

二、ISP与软复位机制简介

ISP（In-System Programming）即系统内编程，是STC单片机内置的一种程序烧写方式。通过特定的复位序列，单片机可以从用户程序跳转至ISP区，等待上位机发送新的程序数据。

软复位（Software Reset）是指通过软件指令模拟系统复位行为，使单片机进入ISP模式，而无需外部物理复位操作。这一机制的核心在于利用STC单片机支持的“软件复位进入ISP”功能。

三、实现原理

1. ISP入口地址与标志位

STC单片机在复位后会根据特定的寄存器或标志位判断是否进入ISP区。例如，在某些型号中，设置特定的寄存器（如AUXR或ISPCONTR）并执行软件复位指令（如WDTCONTR |= 0x20; 或直接调用系统复位函数），即可在复位后自动跳转至ISP区。

2. 软件触发流程

在用户程序中嵌入一段“进入ISP”的代码，其核心步骤包括：
设置进入ISP的标志位；
触发软复位；
单片机复位后检测到该标志位，跳转至ISP区；
上位机检测到串口连接后，开始发送程序数据。

3. 串口通信保持

在不断电下载过程中，串口连接始终处于连通状态，上位机（如STC-ISP）通过检测波特率、握手信号等方式识别单片机是否已进入ISP区，从而实现无缝下载。

四、实现步骤

1. 配置进入ISP的条件

在用户程序中，需设置特定寄存器以触发软复位并进入ISP区。例如：

c
void JumpToISP(void)
{
    // 设置进入ISP标志
    ISPCONTR = 0x60;   // 具体值根据芯片型号调整
    // 触发软复位
    WDTCONTR = 0x20;   // 或使用系统复位函数
}
复制代码

2. 编译并烧写用户程序

将上述函数编译后，通过传统方式烧写到单片机中，确保该函数在运行时能正确触发软复位。

3. 使用上位机工具进行下载

运行STC-ISP工具，选择对应型号与串口号，点击“下载”按钮。在程序运行过程中调用JumpToISP()函数，即可实现自动跳转至ISP区，完成不断电下载。

五、注意事项

1. 波特率匹配：ISP通信依赖于准确的波特率设置，需确保上位机与单片机配置一致；
2. 芯片型号支持：不同型号的STC单片机对软复位进入ISP的支持方式略有不同，需查阅数据手册；
3. 电源稳定性：不断电下载过程中应保证供电稳定，避免下载失败；
4. 串口驱动兼容性：若使用CH340、CP2102等USB转串口芯片，需安装对应驱动；
5. 程序保护机制：在用户程序中加入防误触发机制，防止意外进入ISP区导致系统崩溃。

六、典型应用场景

1. 开发阶段快速迭代：开发者可在不中断电源的情况下反复更新程序，提高调试效率；
2. 成品设备远程升级：通过串口或无线模块接收升级指令，实现远程程序更新；
3. 工业控制设备维护：在不停机的情况下更新控制逻辑，提升系统可用性。

七、结语

通过软复位进入ISP区的方式实现串口不断电下载，是提升单片机开发效率和设备维护便利性的重要手段。掌握该技术，不仅能简化开发流程，也为嵌入式系统的远程升级提供了可靠的技术基础。建议开发者在实际项目中结合具体芯片型号与应用场景，灵活运用该机制，充分发挥其优势。

如需进一步了解STC单片机的ISP机制与软复位实现细节，建议参考STC官方提供的《STC MCU ISP Application Note》及对应型号的数据手册。

—— 国芯人工智能 敬上

[本文内容由国芯人工智能辅助生成，仅供参考]
