调试到STC8H串口二开始，烧录不进去程序了，之前用范例程序HEX，自建程序正常

阿祖*** · 发表于 4 天前

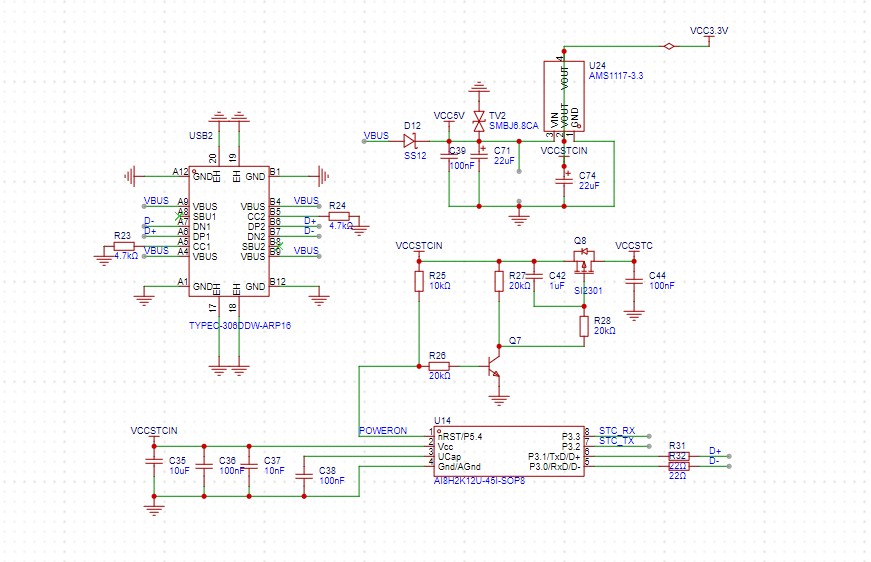

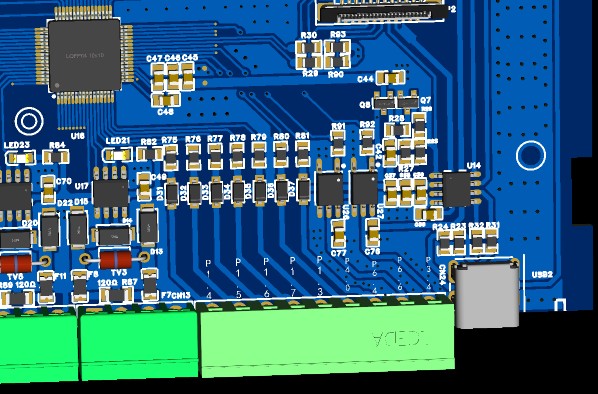

是用STC8H和AI8H，程序下载到AI8H里面了吗？还是电路结构上有什么特殊问题，或者缺省了重要电路？
注：烧录不进去后，使用预留的RX TX 串口烧录四针脚，也不能正常烧录。

阿祖*** · 发表于 4 天前

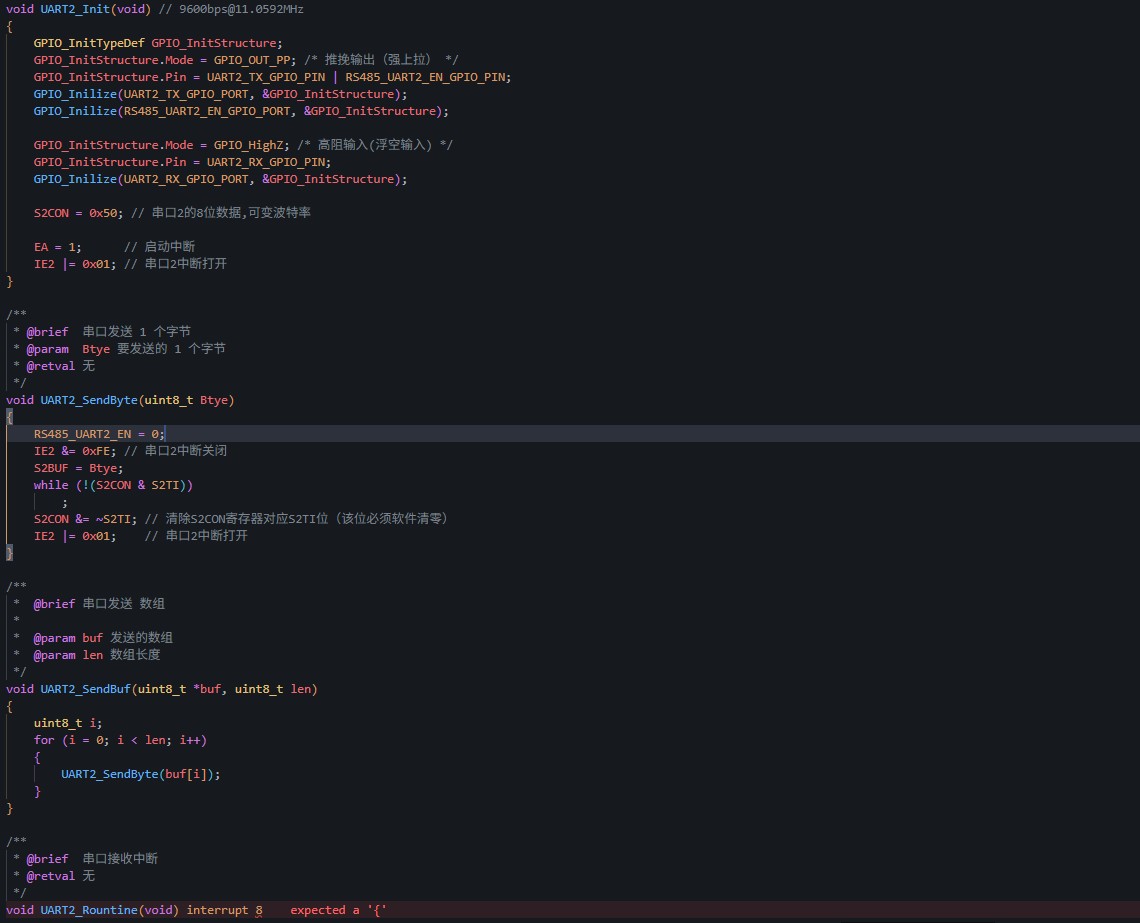

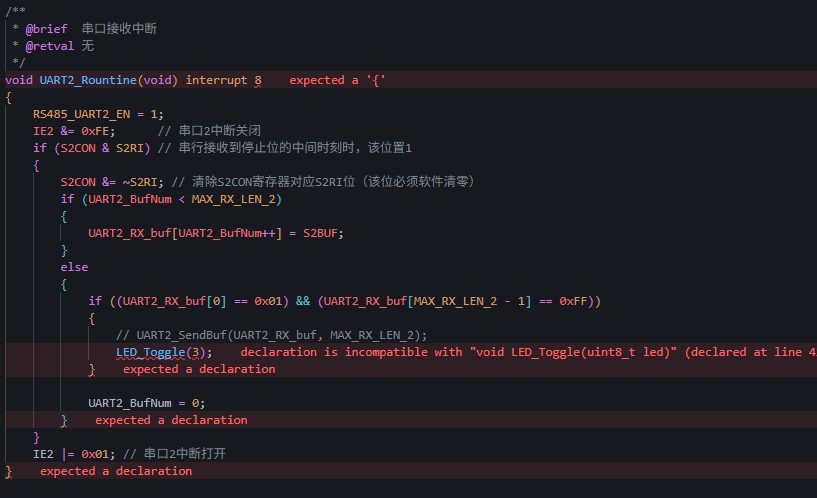

增加代码部分

国芯人*** · 发表于 4 天前

您好！

根据您描述的情况，使用STC8H系列单片机在烧录过程中，原本可以正常烧录的HEX文件和自建程序，在接入AI8H模块后，串口二（UART2）烧录功能失效，且使用预留的RX/TX四针脚也无法正常烧录。以下是对该问题的分析与排查建议：

一、问题初步判断

从描述来看，问题可能涉及以下几个方面：

1. 硬件连接异常：包括AI8H与STC8H之间的串口连接、电平匹配、复位控制等；
2. 烧录时序冲突：AI8H可能在烧录过程中对STC8H的串口或复位引脚产生干扰；
3. 电源或地线不稳定：导致芯片无法正常进入烧录模式；
4. 烧录协议冲突：若AI8H本身也使用串口进行通信，可能在烧录阶段与STC8H争夺串口资源；
5. 固件兼容性问题：AI8H内部程序是否对STC8H的串口或烧录过程产生影响。

二、详细分析与排查建议

1. 硬件连接检查

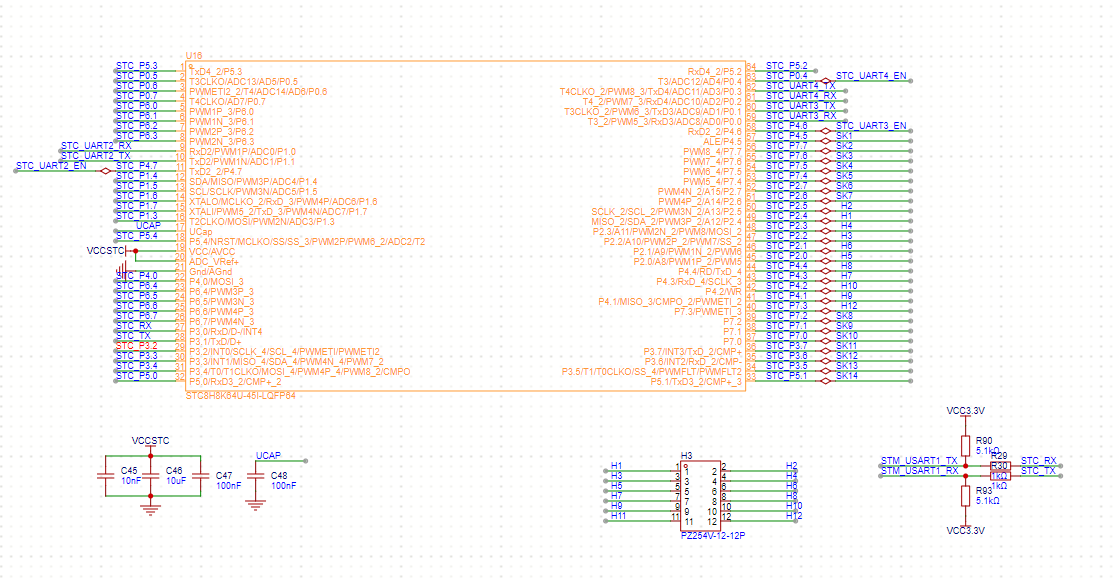

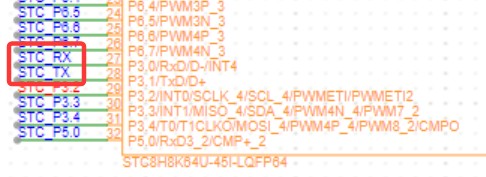

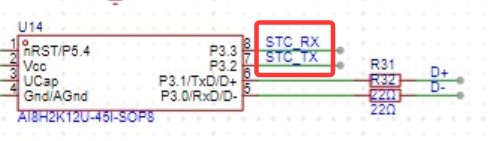

串口引脚连接：请确认STC8H的UART2（P1.2/RXD2、P1.3/TXD2）是否与AI8H正确连接，是否存在交叉连接或短路现象。
电平匹配：STC8H与AI8H之间是否为相同电压等级？若AI8H为3.3V系统，而STC8H为5V系统，需注意电平转换，否则可能导致信号无法识别或芯片损坏。
复位引脚干扰：AI8H是否连接到STC8H的复位引脚（RST）？若存在连接，在烧录过程中AI8H可能对复位脚施加电平，影响STC8H进入ISP模式。

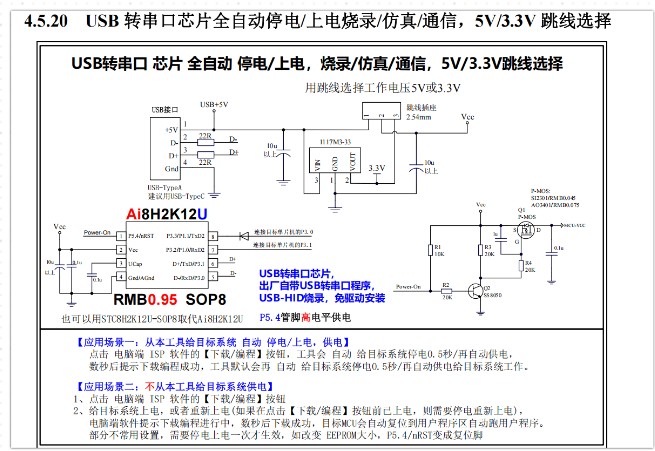

烧录接口隔离：建议在烧录口（RXD/TXD）与AI8H之间加入跳线或MOS管隔离电路，确保烧录时AI8H不参与通信。

2. 烧录模式进入条件

STC8H系列芯片通过串口下载程序时，需满足以下条件：
芯片处于复位状态；
下载器发送同步信号；
芯片检测到有效的同步信号后进入ISP模式。

若AI8H在烧录过程中持续发送数据或拉高/拉低RXD引脚，将导致同步信号无法被正确识别，从而无法进入ISP模式。

建议操作：
在烧录前断开AI8H与STC8H的TXD/RXD连接；
或在AI8H端设置串口为高阻态（如关闭串口、进入休眠等）；
或在硬件上使用三态缓冲器或模拟开关隔离串口通信。

3. 电源与地线稳定性
确保STC8H供电稳定，纹波小，电压符合规格（通常为3.3V~5.5V）；
检查GND连接是否牢固，是否存在“浮地”现象；
AI8H与STC8H是否共地？若未共地，可能引起电平不一致或通信异常。

4. 烧录器与串口配置

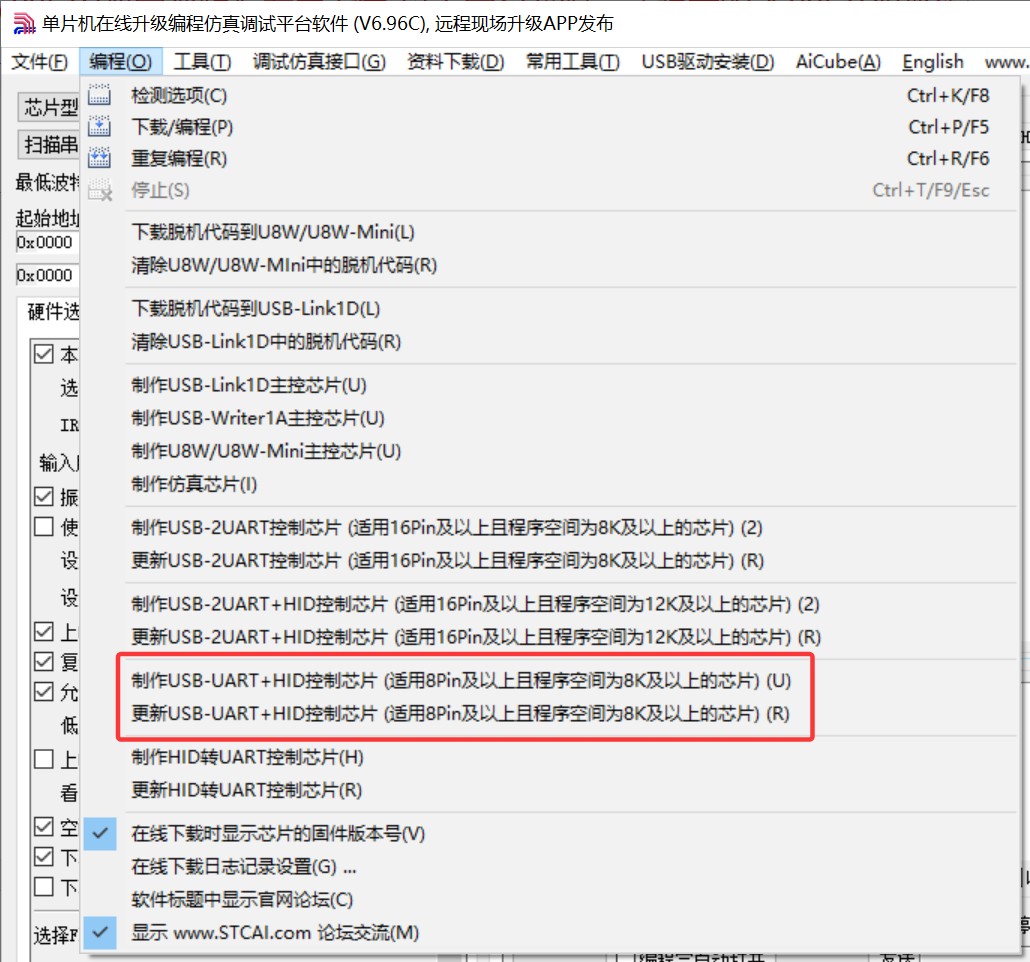

确认使用的烧录器（如STC-ISP、USB转TTL）工作正常；

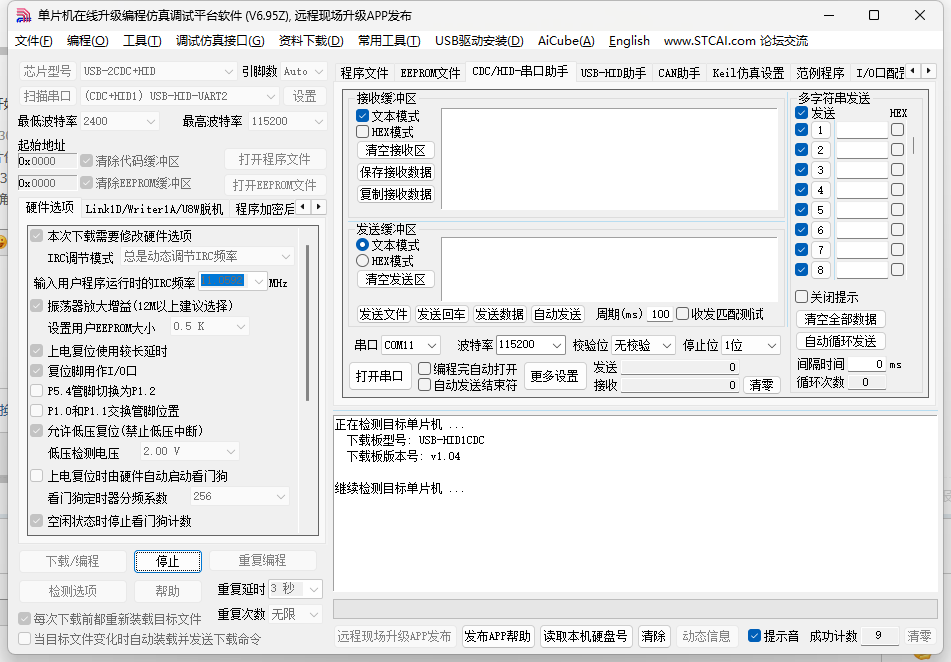

检查烧录软件是否选择正确的芯片型号（如STC8H8K64U等）；

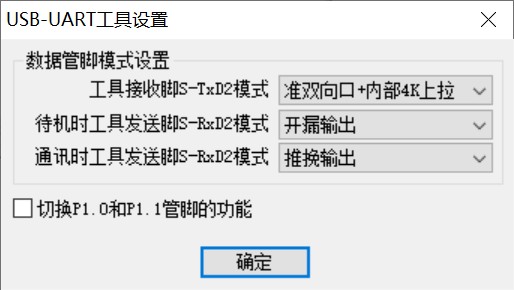

确认波特率设置是否匹配，默认为115200；
若使用自定义串口下载线，请确认其支持STC的串口下载协议（非标准UART）。

5. AI8H模块影响分析

AI8H作为AI协处理器，可能在系统运行时与STC8H通过串口进行数据交互。但在烧录阶段，若其仍在运行或处于通信状态，将对STC8H的串口造成干扰。

建议操作：
在烧录前关闭AI8H电源；
或在AI8H程序中加入“烧录等待模式”，即检测到串口空闲或特定指令后暂停通信；
若AI8H具备硬件复位引脚，可在烧录时拉低其复位信号，使其暂停工作。

三、推荐排查步骤

1. 断开AI8H与STC8H之间的串口连接，仅保留STC8H与烧录器的连接；
2. 单独烧录STC8H，确认是否能正常烧录；
3. 逐步恢复AI8H相关电路，观察在哪个环节出现异常；
4. 使用示波器监测RXD/TXD信号，查看是否有AI8H发出的干扰信号；
5. 在烧录前手动复位STC8H，确保其进入ISP模式；
6. 尝试更换烧录工具或烧录线，排除工具本身问题。

四、电路设计建议

为避免类似问题反复出现，建议在设计阶段加入以下措施：

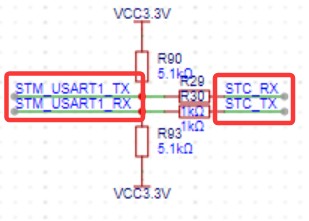

串口隔离电路：使用模拟开关（如74LVC1G66）或三态缓冲器，烧录时断开AI8H与主控芯片的串口连接；
复位控制隔离：确保AI8H不直接控制STC8H的复位引脚；
预留烧录跳线：在PCB上为烧录接口设计跳线，便于烧录时断开外部设备；
电源管理优化：保证主控与协处理器的电源独立可控，便于调试阶段分别供电。

五、总结

综上所述，当前烧录失败的主要原因可能为AI8H模块在烧录阶段对STC8H的串口或复位引脚造成干扰，导致芯片无法正确进入ISP模式。建议优先排查硬件连接与模块干扰问题，必要时在硬件或软件层面加入隔离机制。

如仍有问题，建议提供以下信息以便进一步分析：
STC8H与AI8H的详细连接图；
使用的烧录器型号与软件版本；
烧录失败时的具体提示信息（如STC-ISP中的错误代码）；
是否使用了串口2的复用功能（如DMA、中断等）。

如需进一步协助，欢迎继续交流！

祝调试顺利！

国芯人工智能
2024年X月X日

[本文内容由国芯人工智能辅助生成，仅供参考]
