STC8H1K08单片机P3.7端口上电过程中出现高电平脉冲

[复制链接]
wsuoc***
  • 打卡等级：初来乍到
  • 打卡总天数：7
  • 最近打卡：2025-10-02 06:51:19
已绑定手机

1

主题

5

回帖

71

积分

注册会员

积分
71
发表于 4 天前 | 显示全部楼层 |阅读模式
       公司某款产品使用STC8H1K08-36I-QFN20型号单片机作为主控制器，产品调试过程中发现如下问题，P3.7端口在上电过程中出现高电平脉冲，最高幅值0.7V左右。更换该款产品的其他电路测试问题依然存在，于是更换使用该型号单片机的另外一款产品测试，问题也依然存在。测试过程中测试了单片机的其他引脚不存在此问题。
      1. 硬件电路详见附件。
      2. GPIO初始化程序如下：

  1. #include  "GPIO_Init.h"

  2. #include  "delay.h"

  3.

  4. void GPIO_Init(void)

  5. {

  6.         GPIO_InitTypeDef        GPIO_InitStructure;

  7.

  8.         // P1.0,P1.2,P1.3 -> NC                                                        推挽输出，上电默认输出低电平

  9.         // P1.1 -> CTRL_5VS2                                                                 推挽输出，上电默认输出低电平

  10.         // P1.4 -> SW_SIGNAL                                                                浮空输入

  11.         // P1.5 -> HEAD_SWITCH                                                        浮空输入

  12.         // P1.6 -> PROXIMITY_RX                                                        浮空输入

  13.         // P1.7 -> CH_CTRL                                                                        推挽输出，上电默认输出高电平

  14.         P1 &= 0x70;

  15.         P1 |= 0x80;                                                                                                        // 上电后通道开关切换到近炸输入引脚

  16.         GPIO_InitStructure.Pin  = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3 | GPIO_Pin_7;

  17.         GPIO_InitStructure.Mode = GPIO_OUT_PP;

  18.         GPIO_Inilize(GPIO_P1,&GPIO_InitStructure);

  19.         GPIO_InitStructure.Pin  = GPIO_Pin_4 | GPIO_Pin_5 | GPIO_Pin_6;

  20.         GPIO_InitStructure.Mode = GPIO_HighZ;

  21.         GPIO_Inilize(GPIO_P1,&GPIO_InitStructure);

  22.

  23.         // P3.0 -> CMD_RX                                                                                 上拉准双向口

  24.         // P3.1 -> CMT_TX                                                                                 上拉准双向口

  25.         // P3.2,P3.4，P3.6 -> NC                  推挽输出，上电默认输出低电平

  26.         // P3.3 -> CTRL_REMOTE_PWR                                         推挽输出，上电默认输出低电平

  27.         // P3.5 -> CTRL_ARMING                                                        推挽输出，上电默认输出低电平

  28.         // P3.7 -> CTRL_FIRE                                                                推挽输出，上电默认输出低电平

  29.         P3 &= 0x03;

  30.         GPIO_InitStructure.Pin  = GPIO_Pin_0 | GPIO_Pin_1;

  31.         GPIO_InitStructure.Mode = GPIO_PullUp;

  32.         GPIO_Inilize(GPIO_P3,&GPIO_InitStructure);

  33.         GPIO_InitStructure.Pin  = GPIO_Pin_2 | GPIO_Pin_3 | GPIO_Pin_4 | GPIO_Pin_5 |GPIO_Pin_6 | GPIO_Pin_7;

  34.         GPIO_InitStructure.Mode = GPIO_OUT_PP;

  35.         GPIO_Inilize(GPIO_P3,&GPIO_InitStructure);

  36.

  37.         // P5.4 -> NC                                                                                                推挽输出，上电默认输出高电平

  38.         // P5 &= 0xEF;

  39.         GPIO_InitStructure.Pin  = GPIO_Pin_4;

  40.         GPIO_InitStructure.Mode = GPIO_OUT_PP;

  41.         GPIO_Inilize(GPIO_P5,&GPIO_InitStructure);

  42. }
复制代码

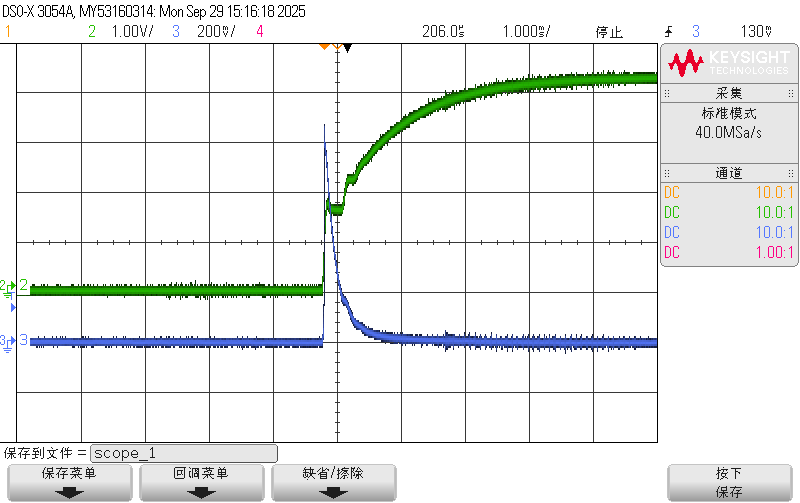

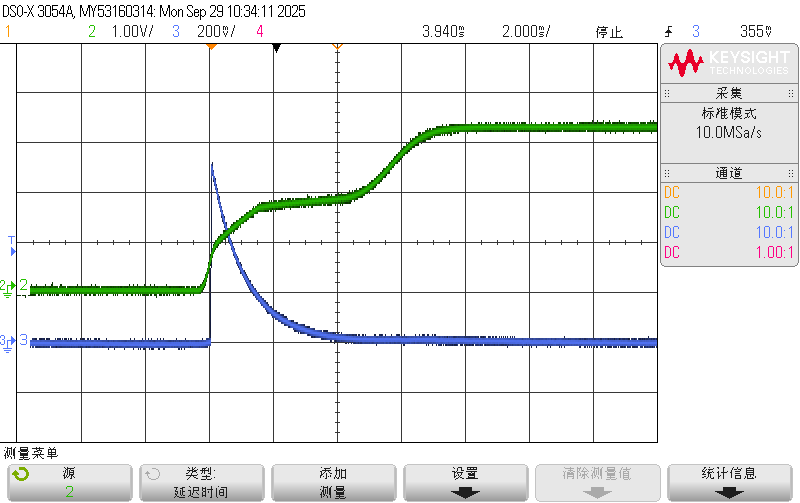

     3. 测试波形如下：(蓝色P3.7端口，绿色VDD：3.3V)

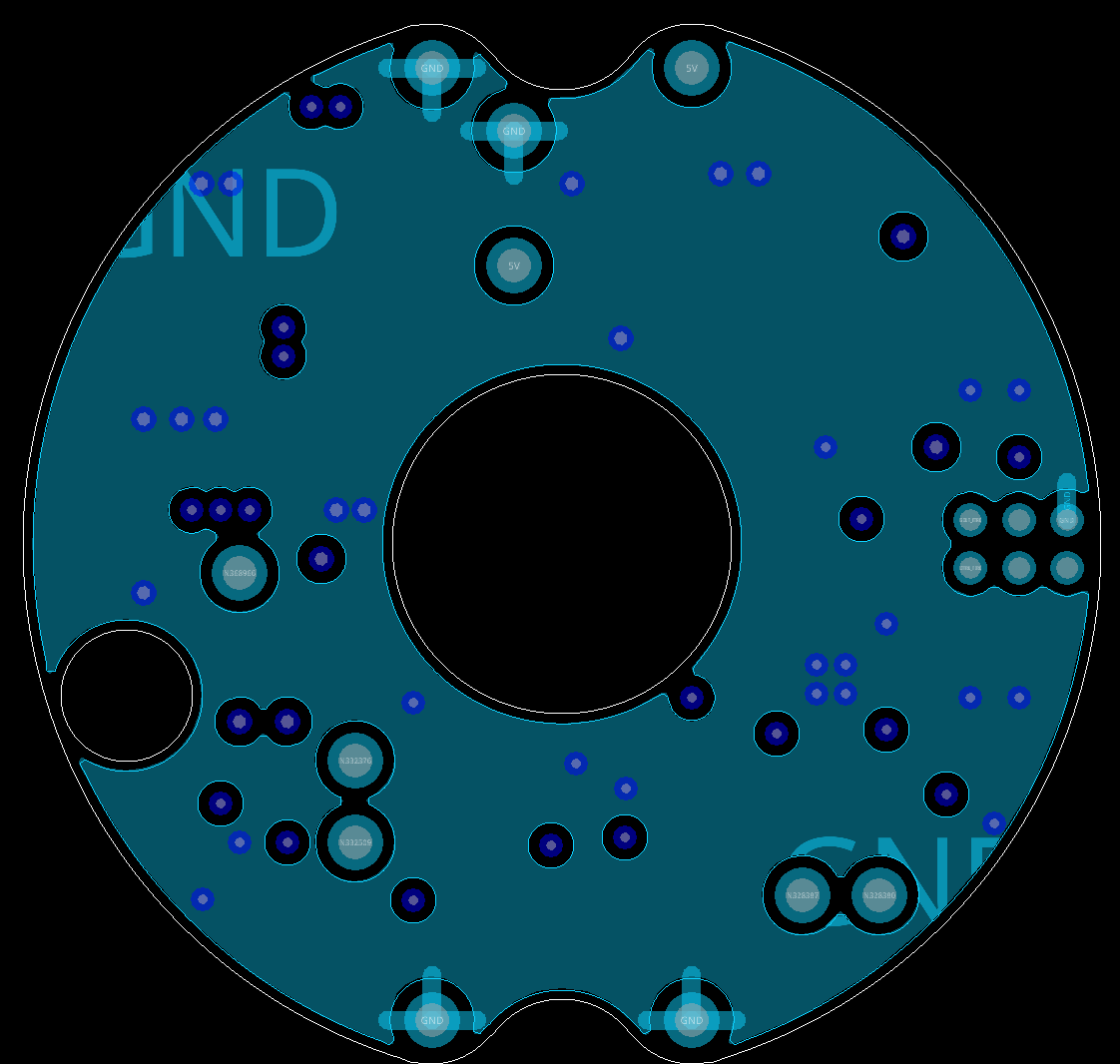

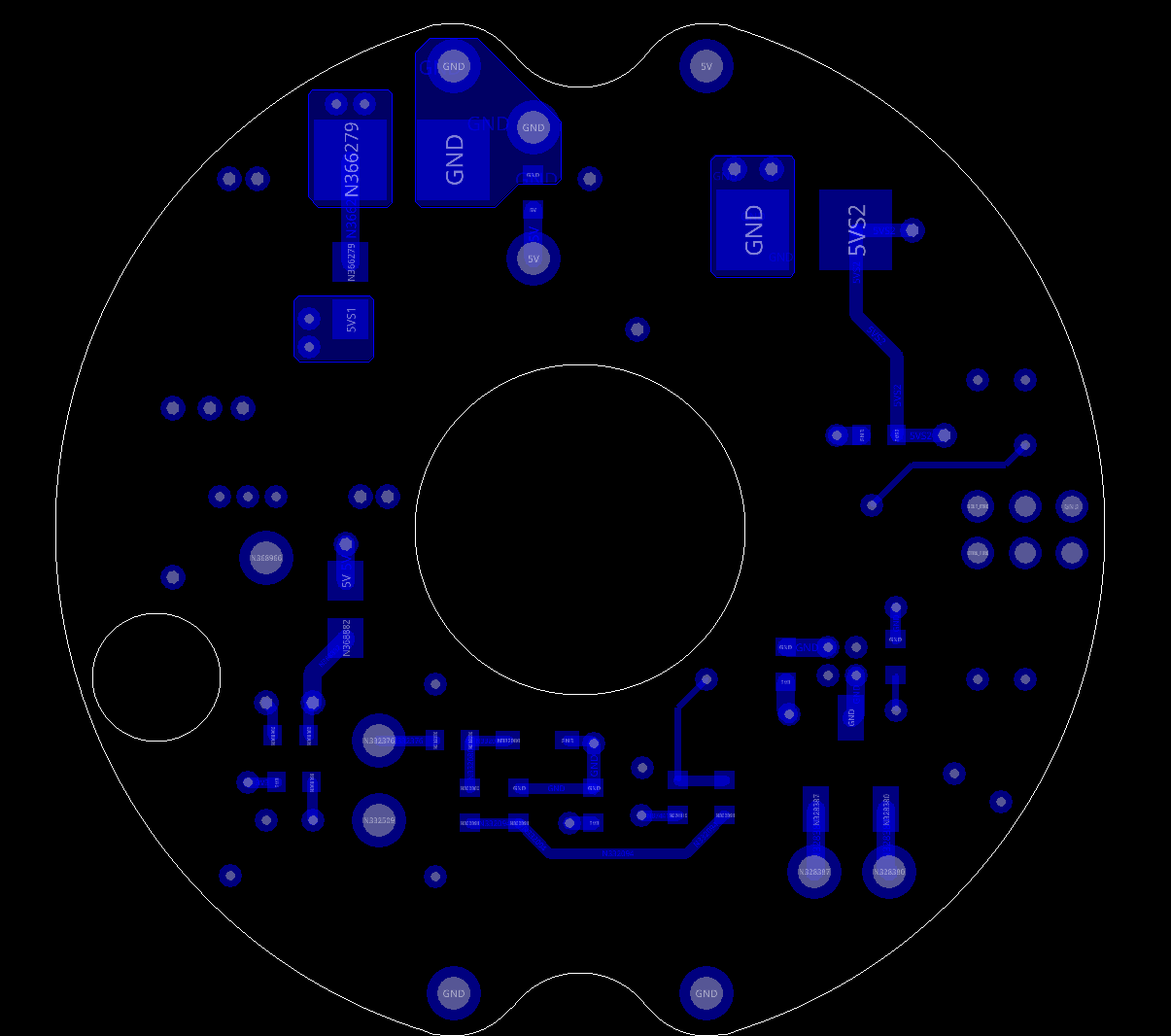

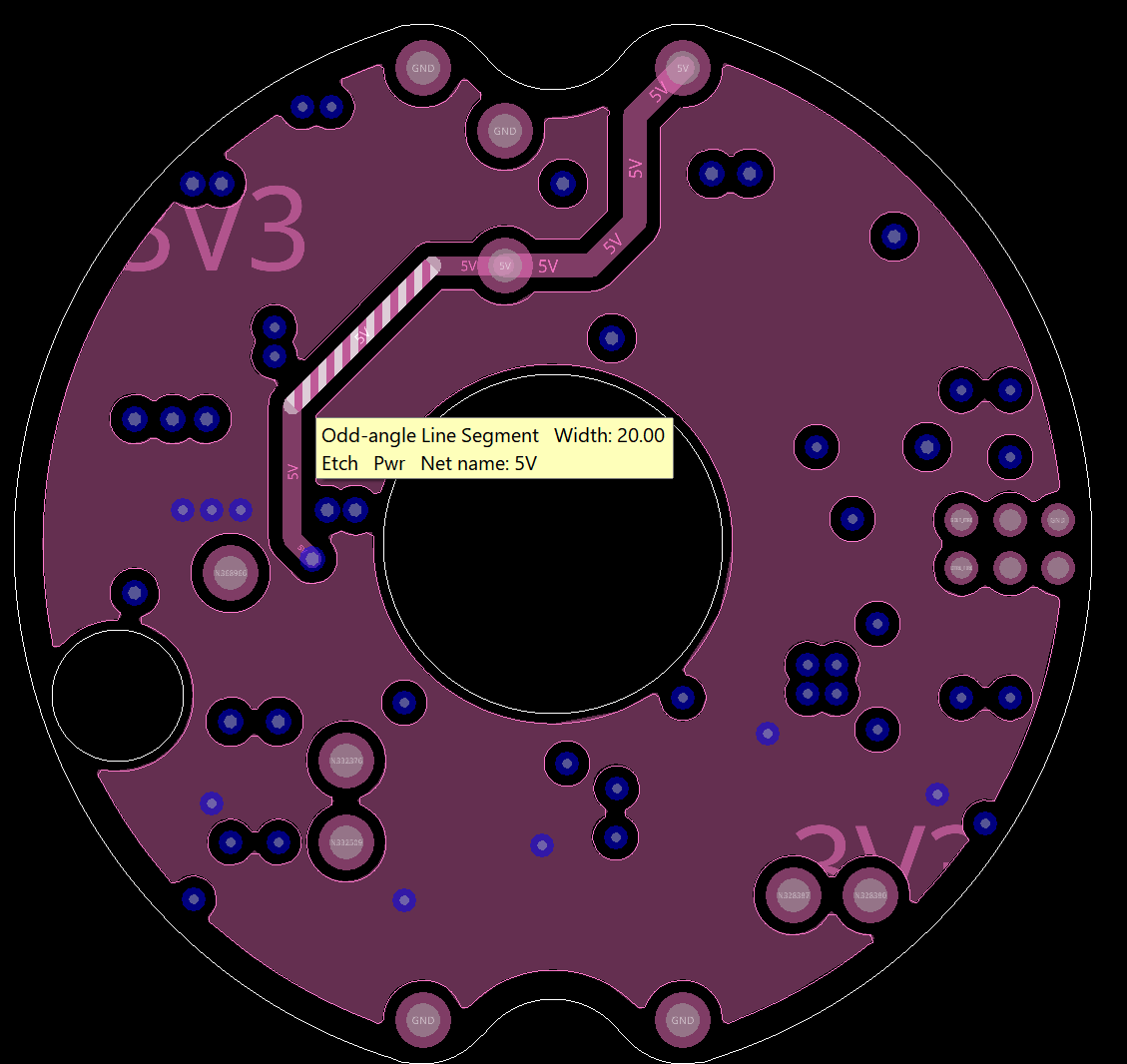

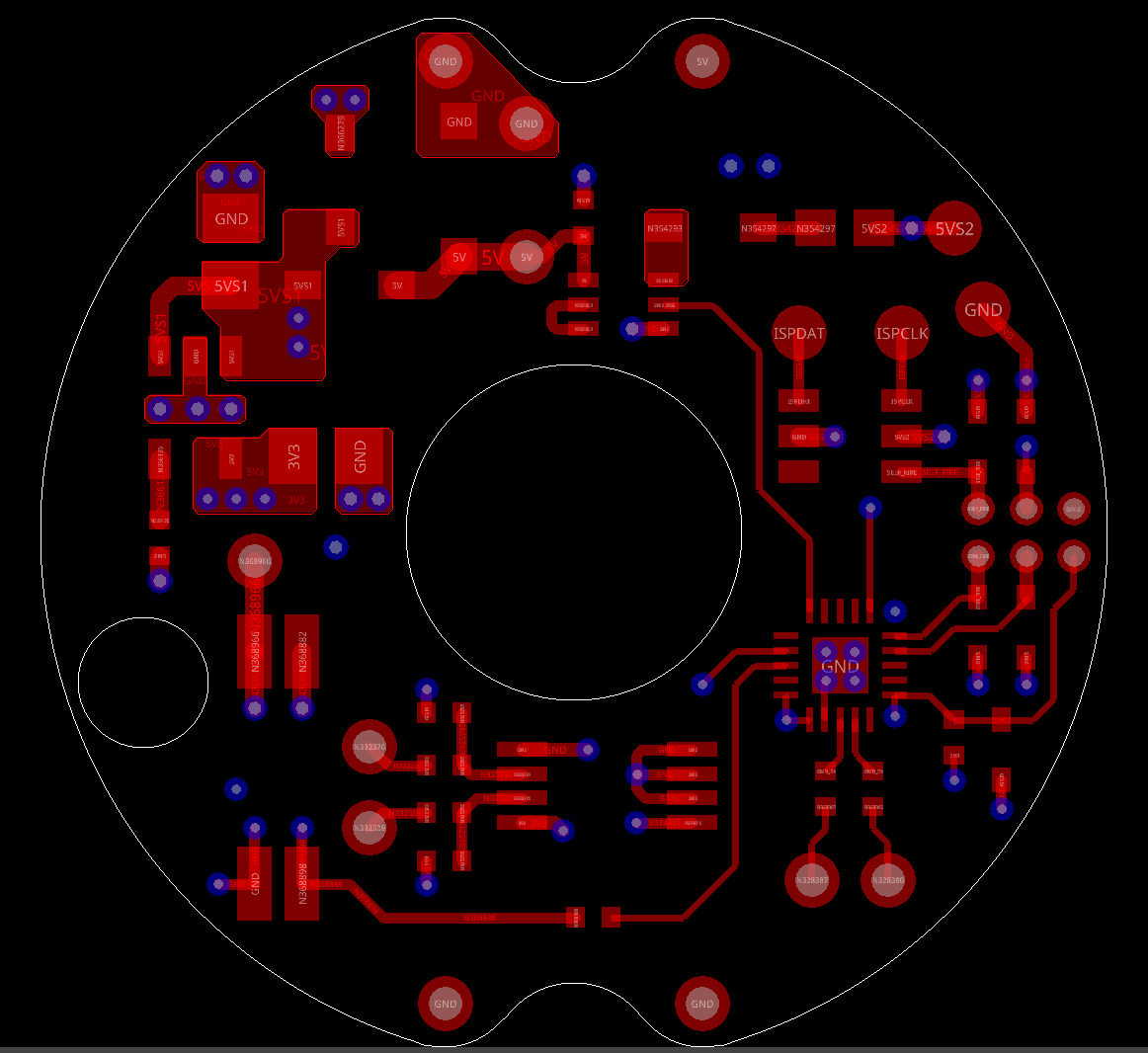

      4. PCB 不见布线如下：


ControlBoard _ ControlBoard.pdf

67.81 KB, 下载次数: 5

硬件电路
回复

使用道具 举报 送花
国芯人***

3

主题

1928

回帖

704

积分

等待验证会员

积分
704
发表于 4 天前 | 显示全部楼层
关于STC8H1K08单片机P3.7端口在上电过程中出现高电平脉冲问题的分析与建议

尊敬的工程师：

您好！感谢您分享在产品调试过程中遇到的技术问题。针对您描述的STC8H1K08-36I-QFN20单片机P3.7端口在上电过程中出现约0.7V高电平脉冲的现象，结合您提供的硬件电路信息和GPIO初始化代码片段，我们从硬件设计、电源上电时序、IO口初始化配置、PCB布局以及芯片内部结构等多个维度进行了分析，并提出相应的排查建议和解决方案。

一、问题现象回顾

1. 问题描述：
使用STC8H1K08-36I-QFN20单片机作为主控。
P3.7端口在系统上电过程中出现幅值约0.7V的高电平脉冲。
更换多块电路板及使用该型号单片机的其他产品均出现相同问题。
其他引脚未发现类似现象。

2. 初步判断：
排除了个别电路板或单片机个体问题的可能性。
现象具有重复性和一致性，表明问题可能与硬件设计、软件配置或芯片特性相关。

二、可能原因分析

1. 上电时序与复位不完整
单片机在上电过程中，VCC电源可能未完全稳定，导致内部逻辑尚未完全初始化。
复位信号（如外部复位电路或内部复位）未能有效延迟到电源稳定后再释放。
在复位信号释放前，某些IO口可能处于高阻态或随机状态，造成短暂的高电平脉冲。

2. IO口默认状态配置不当
STC8H系列单片机在复位后，默认的IO口状态可能为高阻输入或弱上拉状态。
如果P3.7未在初始化代码中被及时配置为推挽输出并置低，可能会因外部干扰或内部上拉电阻导致短暂高电平。
从提供的代码片段看，P3.7未出现在初始化列表中，需确认是否遗漏配置。

3. 外部电路影响
若P3.7连接有外部电路（如MOS管栅极、LED、电容等），在上电瞬间可能形成瞬态电流路径。
PCB布局中若存在较大的寄生电容或感性负载，也可能引起瞬态电压波动。
若P3.7用于控制外部电源或开关电路，该脉冲可能影响下游电路工作。

4. 电源稳定性与去耦设计
VCC电源纹波或噪声可能影响IO口的输出状态。
去耦电容布局不合理或容量不足，可能导致电源上电不稳定，从而影响IO行为。

三、建议排查步骤

1. 检查GPIO初始化代码
确认P3.7是否在初始化过程中被正确配置为推挽输出，并在初始化阶段置低。
建议在系统启动初期（main函数开始）就对所有未使用的IO口进行初始化，避免其处于不确定状态。
示例代码建议：

```c
void GPIOInit(void)
{
    // 其他GPIO配置...

    // 配置P3.7为推挽输出，默认输出低电平
    GPIOP3M0 |= (1

[本文内容由国芯人工智能辅助生成，仅供参考]
回复

使用道具 举报 送花
乘风***
  • 打卡等级：以坛为家II
  • 打卡总天数：525
  • 最近打卡：2025-10-01 17:38:30
已绑定手机

46

主题

2246

回帖

7894

积分

论坛元老

积分
7894
发表于 4 天前 | 显示全部楼层
将P3.7的外围元器件都断开，然后加一个下拉电阻试试。
回复

使用道具 举报 送花
Debu***
  • 打卡等级：以坛为家II
  • 打卡总天数：574
  • 最近打卡：2025-09-30 07:17:25
已绑定手机

86

主题

6208

回帖

1万

积分

超级版主

积分
11566
发表于 4 天前 | 显示全部楼层
IO默认为1，初始化要先设置IO为0，再设置为推挽模式（作为输出）
回复

使用道具 举报 送花
wsuoc***
  • 打卡等级：初来乍到
  • 打卡总天数：7
  • 最近打卡：2025-10-02 06:51:19
已绑定手机

1

主题

5

回帖

71

积分

注册会员

积分
71
发表于 4 天前 | 显示全部楼层
乘风*** 发表于 2025-9-29 11:06
将P3.7的外围元器件都断开，然后加一个下拉电阻试试。

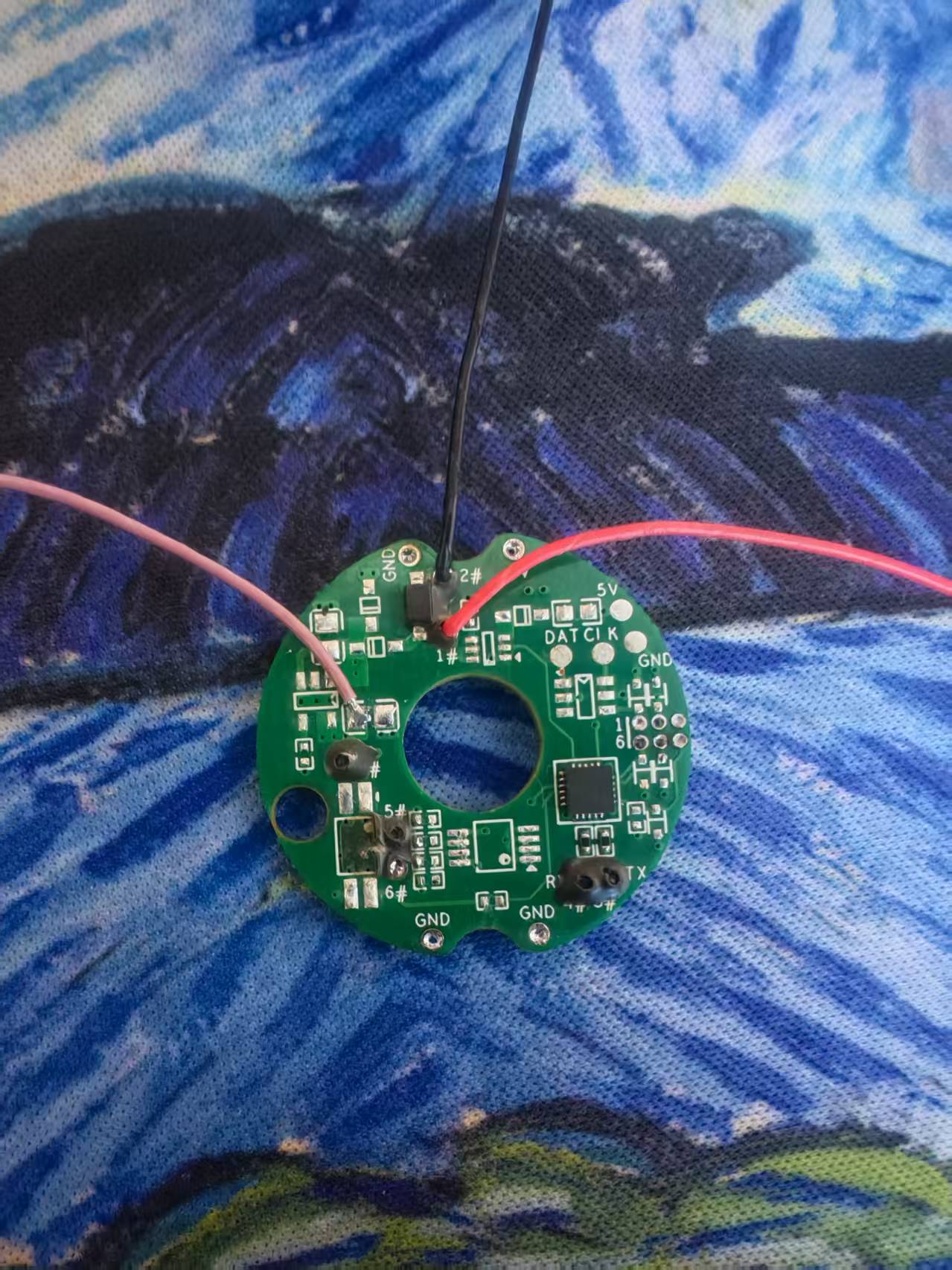

已经将电路板其余器件都焊接掉，只保留单片机，外部线性稳压电源供电，问题依然存在。
回复

使用道具 举报 送花
wsuoc***
  • 打卡等级：初来乍到
  • 打卡总天数：7
  • 最近打卡：2025-10-02 06:51:19
已绑定手机

1

主题

5

回帖

71

积分

注册会员

积分
71
发表于 4 天前 | 显示全部楼层
Debu*** 发表于 2025-9-29 14:09
IO默认为1，初始化要先设置IO为0，再设置为推挽模式（作为输出）

程序是先将IO设置为0，然后置为推挽输出的。
  1.         P3 &= 0x03;

  2.         GPIO_InitStructure.Pin  = GPIO_Pin_0 | GPIO_Pin_1;

  3.         GPIO_InitStructure.Mode = GPIO_PullUp;

  4.         GPIO_Inilize(GPIO_P3,&GPIO_InitStructure);

  5.         GPIO_InitStructure.Pin  = GPIO_Pin_2 | GPIO_Pin_3 | GPIO_Pin_4 | GPIO_Pin_5 |GPIO_Pin_6 | GPIO_Pin_7;

  6.         GPIO_InitStructure.Mode = GPIO_OUT_PP;

  7.         GPIO_Inilize(GPIO_P3,&GPIO_InitStructure);
复制代码
回复

使用道具 举报 送花
wsuoc***
  • 打卡等级：初来乍到
  • 打卡总天数：7
  • 最近打卡：2025-10-02 06:51:19
已绑定手机

1

主题

5

回帖

71

积分

注册会员

积分
71
发表于 4 天前 | 显示全部楼层
国芯人*** 发表于 2025-9-29 10:43
关于STC8H1K08单片机P3.7端口在上电过程中出现高电平脉冲问题的分析与建议

尊敬的工程师：

按照您所说的，我这边做了如下测试：

1. 外部电路影响：

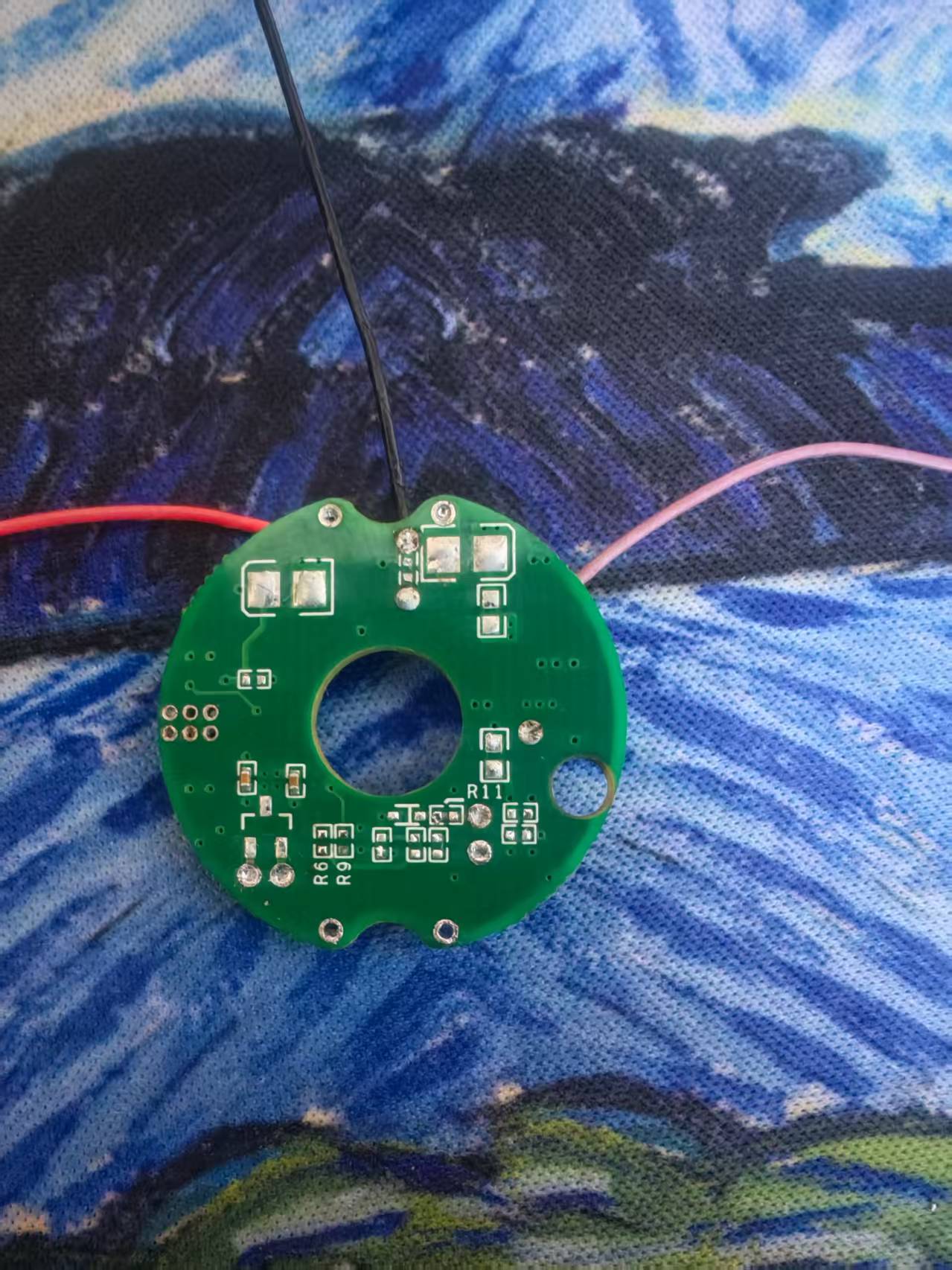

用热风枪取下除单片机意外的其他器件，外部使用线性稳压电源供电，供电瞬间问题依然存在。
2. 关于GPIO初始化代码的配置：
主程序：
  1. void main(void)

  2. {

  3.         EAXSFR();                                                                                //ʹÄÜ·ÃÎÊXFR

  4.         InternalXdata_Enable();

  5.         GPIO_Init();

  6.         USART_Init();

  7.         // Timer0_Init();                                                // ÎÞ×Ô»Ù

  8.         PWMA_Init();

  9.         PWMB_Init();

  10.         EA        = 1;

  11.         SystemRunState = WAIT_ARMING_CMD_STATE;

  12.         while(1)
复制代码
GPIO初始化程序：
  1. void GPIO_Init(void)

  2. {

  3.         GPIO_InitTypeDef        GPIO_InitStructure;

  4.

  5.         // P1.0,P1.2,P1.3 -> NC                                                        ÍÆÍìÊä³ö£¬ÉϵçĬÈÏÊä³öµÍµçƽ

  6.         // P1.1 -> CTRL_ARMING                                                        ÍÆÍìÊä³ö£¬ÉϵçĬÈÏÊä³öµÍµçƽ

  7.         // P1.4 -> CTRL_REMOTE_PWR                                        ÍÆÍìÊä³ö£¬ÉϵçĬÈÏÊä³öµÍµçƽ

  8.         // P1.5 -> CH_CTRL                                                                        ÍÆÍìÊä³ö£¬ÉϵçĬÈÏÊä³ö¸ßµçƽ

  9.         // P1.6 -> PROXIMITY_RX                                                        ¸¡¿ÕÊäÈë

  10.         // P1.7 -> HEAD_SWITCH                                                        ¸¡¿ÕÊäÈë

  11.         P1 &= 0xE0;

  12.         P1 |= 0x20;                                                                                                        // ÉϵçºóͨµÀ¿ª¹ØÇл»µ½½üÕ¨ÊäÈëÒý½Å

  13.         GPIO_InitStructure.Pin  = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3 | GPIO_Pin_4 | GPIO_Pin_5;

  14.         GPIO_InitStructure.Mode = GPIO_OUT_PP;

  15.         GPIO_Inilize(GPIO_P1,&GPIO_InitStructure);

  16.         GPIO_InitStructure.Pin  = GPIO_Pin_6 | GPIO_Pin_7;

  17.         GPIO_InitStructure.Mode = GPIO_HighZ;

  18.         GPIO_Inilize(GPIO_P1,&GPIO_InitStructure);

  19.

  20.         // P3.0 -> CMD_RX                                                                                 ÉÏÀ­×¼Ë«Ïò¿Ú

  21.         // P3.1 -> CMT_TX                                                                                 ÉÏÀ­×¼Ë«Ïò¿Ú

  22.         // P3.2,P3.3£¬P3.6 -> NC                  ÍÆÍìÊä³ö£¬ÉϵçĬÈÏÊä³öµÍµçƽ

  23.         // P3.4 -> CTRL_5VS2                                                                 ÍÆÍìÊä³ö£¬ÉϵçĬÈÏÊä³öµÍµçƽ

  24.         // P3.5 -> SW_SIGNAL                                                                ¸¡¿ÕÊäÈë

  25.         // P3.7 -> CTRL_FIRE                                                                ÍÆÍìÊä³ö£¬ÉϵçĬÈÏÊä³öµÍµçƽ

  26.         P3 &= 0x23;

  27.         GPIO_InitStructure.Pin  = GPIO_Pin_0 | GPIO_Pin_1;

  28.         GPIO_InitStructure.Mode = GPIO_PullUp;

  29.         GPIO_Inilize(GPIO_P3,&GPIO_InitStructure);

  30.         GPIO_InitStructure.Pin  = GPIO_Pin_2 | GPIO_Pin_3 | GPIO_Pin_4 | GPIO_Pin_6 | GPIO_Pin_7;

  31.         GPIO_InitStructure.Mode = GPIO_OUT_PP;

  32.         GPIO_Inilize(GPIO_P3,&GPIO_InitStructure);

  33.         GPIO_InitStructure.Pin  = GPIO_Pin_5;

  34.         GPIO_InitStructure.Mode = GPIO_HighZ;

  35.         GPIO_Inilize(GPIO_P3,&GPIO_InitStructure);

  36.

  37.         // P5.4 -> NC                                                                                                ÍÆÍìÊä³ö£¬ÉϵçĬÈÏÊä³ö¸ßµçƽ

  38.         // P5 &= 0xEF;

  39.         GPIO_InitStructure.Pin  = GPIO_Pin_4;

  40.         GPIO_InitStructure.Mode = GPIO_OUT_PP;

  41.         GPIO_Inilize(GPIO_P5,&GPIO_InitStructure);

  42. }
复制代码
P3端口除P3.0 P3.1外，其余端口按位与0，然后设置为推挽输出模式。

回复

使用道具 举报 送花
网***
  • 打卡等级：以坛为家II
  • 打卡总天数：511
  • 最近打卡：2025-10-02 23:17:29

9

主题

461

回帖

3245

积分

论坛元老

积分
3245
发表于 4 天前 | 显示全部楼层

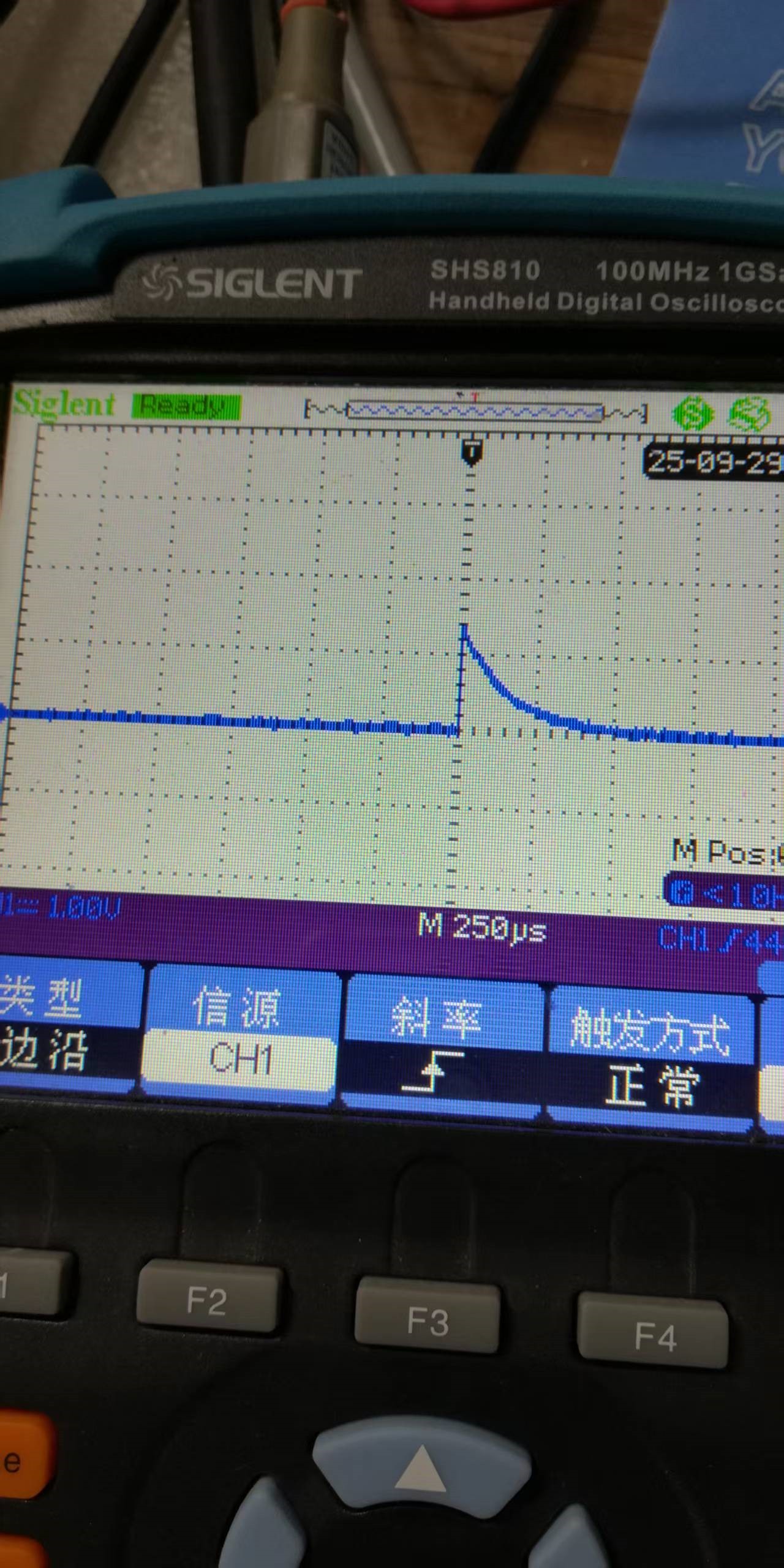

测试了下手头的STC8H1K08 TSSOP20封装.

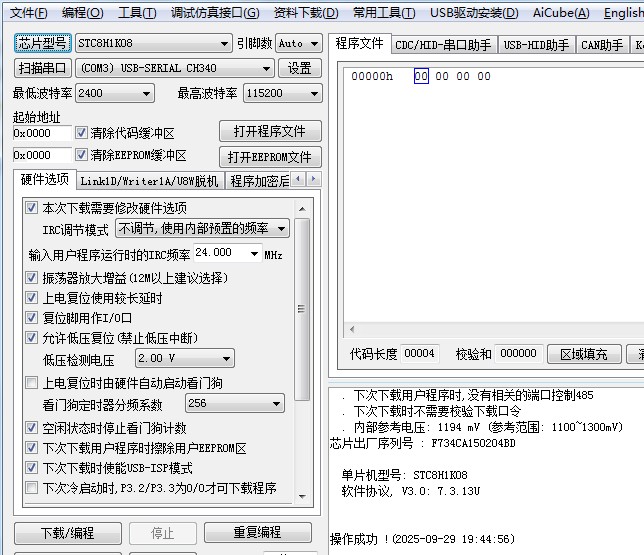

,没写程序,只在rom区开头填了几个0x00,相当于无程序落跑,以避开用户代码的影响.
确实上电时在P3.7脚有尖脉冲输出.加下拉电阻可以显著缩短脉冲宽度到几个us样子,但无法彻底消除.
回复

使用道具 举报 送花
wsuoc***
  • 打卡等级：初来乍到
  • 打卡总天数：7
  • 最近打卡：2025-10-02 06:51:19
已绑定手机

1

主题

5

回帖

71

积分

注册会员

积分
71
发表于 3 天前 | 显示全部楼层
网*** 发表于 2025-9-29 20:02
测试了下手头的STC8H1K08 TSSOP20封装.
,没写程序,只在rom区开头填了几个0x00,相当于无程序落跑,以避开用户 ...

感谢您百忙之中抽空帮忙测试，谢谢了！我这边测试了两个产品都存在这样的问题，而别的引脚却没有这个脉冲，再加上您的测试结果可以肯定是芯片本身的问题。希望STC厂家能帮忙测试分析下是什么原因导致的这个现象，我这边的客户还在等我的分析报告。
回复

使用道具 举报 送花
xiaob***
  • 打卡等级：常住居民III
  • 打卡总天数：158
  • 最近打卡：2025-10-03 08:16:58
已绑定手机

19

主题

75

回帖

955

积分

高级会员

积分
955
发表于 前天 15:16 | 显示全部楼层
有点久有点嘛，有影响就换个脚。
之前有个好像是15W408还是哪个型号的LQFP44的，也是有个脚上电就会有个下拉的脉冲输出，这导致继电器会跳一下。
后来没办法就把这个脚和另外一个接LED指示灯的脚交换了一下。上电闪那么一下，无伤大雅。
回复
