Ai8051 例程 实操记录

xie2***

例子 《Ai8051U-32Bit\10-串口1中断模式与电脑收发测试\C语言》学习：

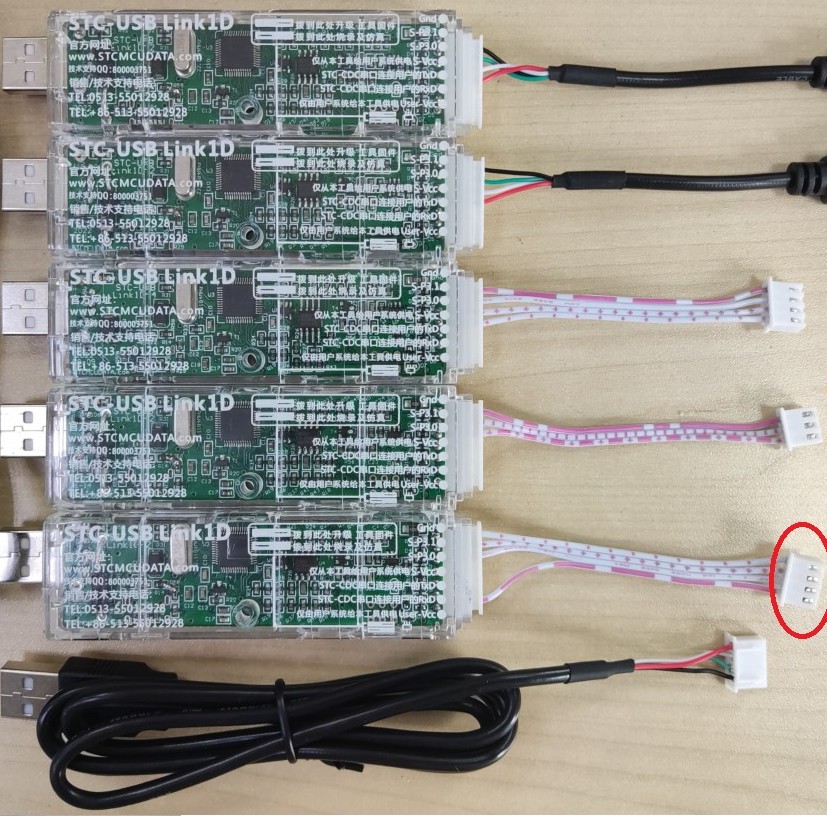

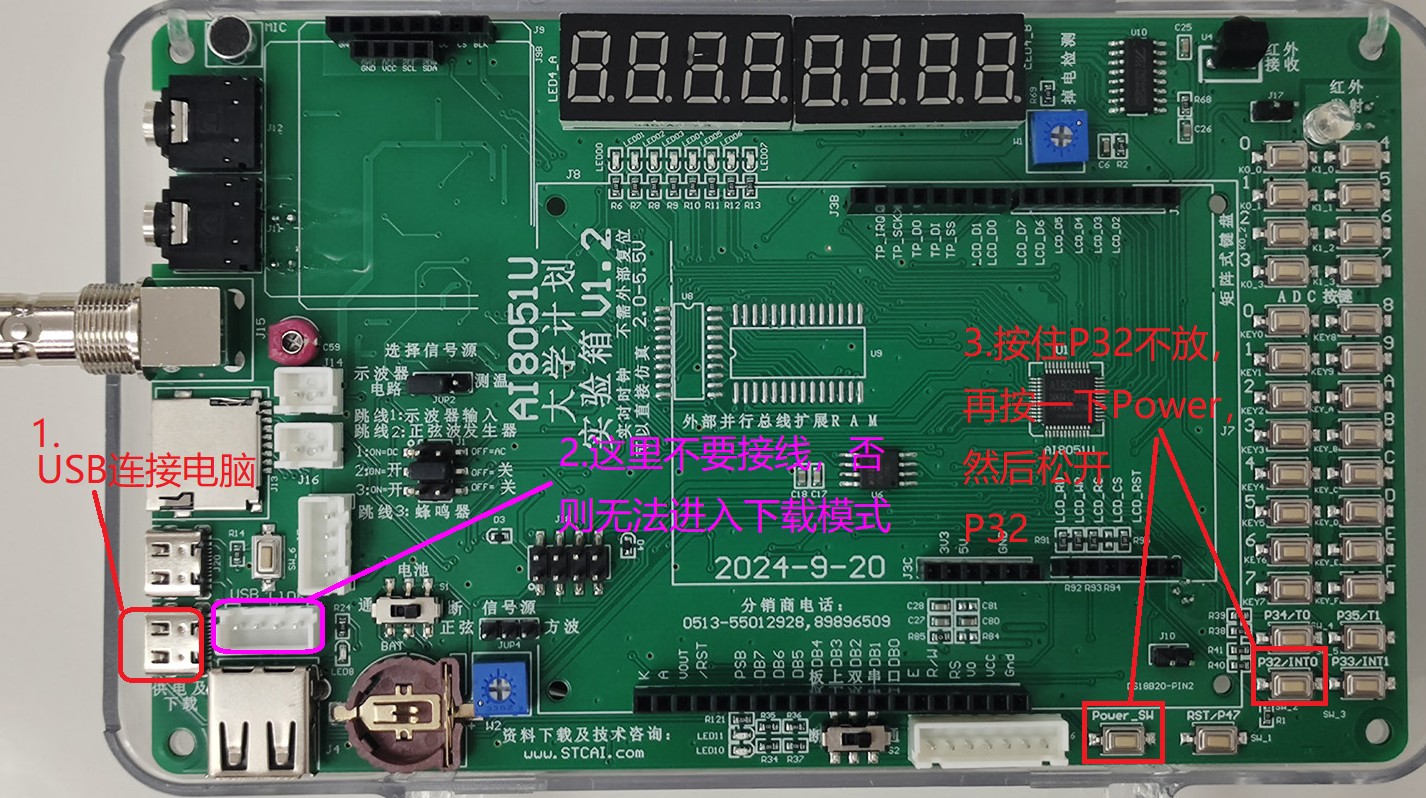

1.硬件连接

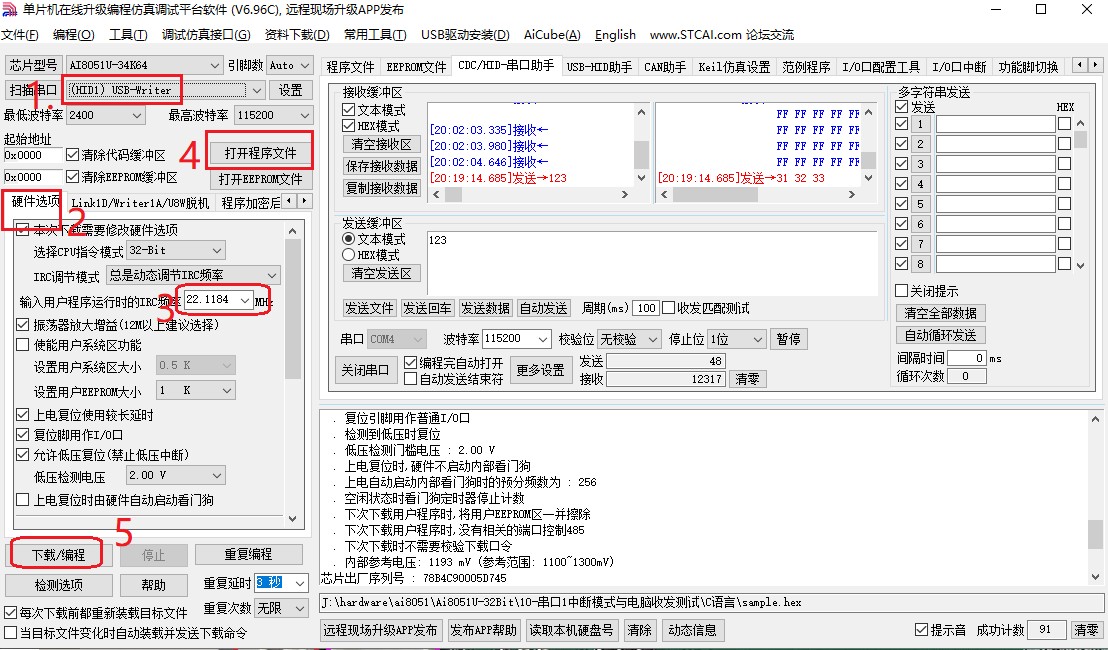

2.升级步骤：



3.查看结果：

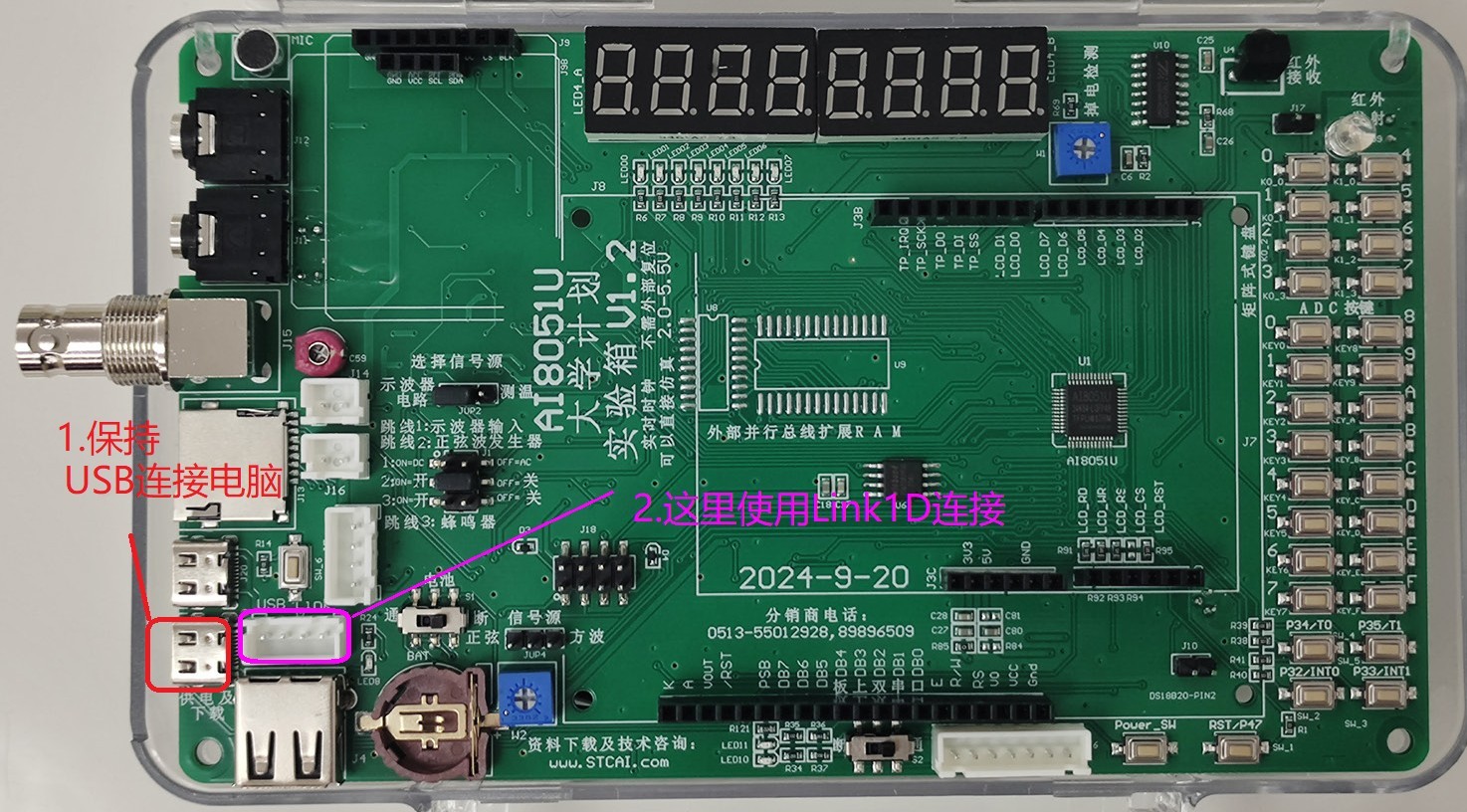

3.1 硬件连接

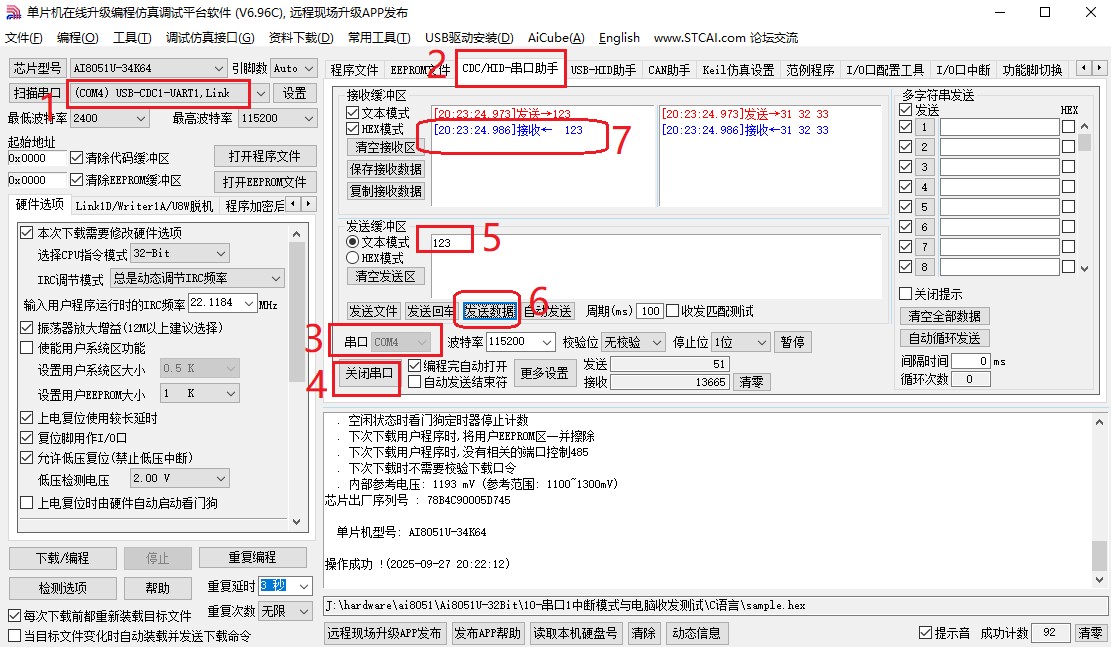

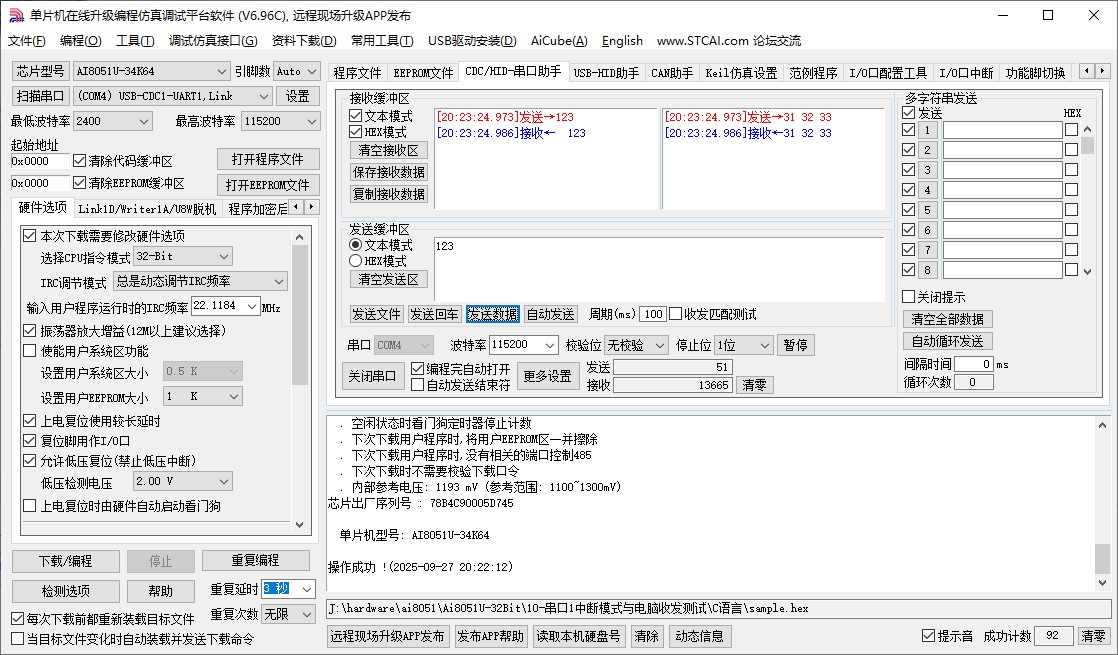

3.2 软件操作

国芯人***

Ai8051U-32Bit 串口1中断模式与电脑收发测试实操记录

本实操记录基于《Ai8051U-32Bit\10-串口1中断模式与电脑收发测试\C语言》例程，旨在验证 Ai8051U-32Bit 微控制器在串口1中断模式下的数据收发功能，并与 PC 端进行数据交互。以下为本次实操的详细记录。

一、硬件连接

本实验采用 Ai8051U-32Bit 开发板，通过串口1（UART1）与 PC 进行通信。硬件连接如下：
开发板 UART1TXD 引脚连接至 USB 转 TTL 模块的 RXD 引脚；
开发板 UART1RXD 引脚连接至 USB 转 TTL 模块的 TXD 引脚；
GND 引脚共地连接；
USB 转 TTL 模块通过 USB 接口接入 PC。

该连接方式可实现开发板与 PC 之间的串口通信。确保连接无误后，接入电源并启动开发板。

二、程序烧录与升级步骤

为验证串口1中断模式功能，需将配套例程烧录至 Ai8051U-32Bit 开发板中。升级步骤如下：

1. 打开烧录工具（如：AiBurner）；
2. 选择目标芯片型号为 Ai8051U-32Bit；
3. 加载例程编译生成的 hex 文件；
4. 确认硬件连接正常，点击“烧录”按钮；
5. 烧录完成后，点击“复位”按钮，启动程序运行。

烧录过程未出现异常，程序成功加载至开发板。

三、实验结果验证

3.1 硬件连接确认

烧录完成后，确认硬件连接稳定，USB 转 TTL 模块驱动正常加载，串口端口可被 PC 正确识别。

3.2 软件操作与串口通信测试

使用串口调试助手（如：XCOM、SSCOM 等），设置如下参数：
波特率：9600；
数据位：8；
停止位：1；
校验位：无；
流控制：无。

打开串口后，开发板自动发送欢迎信息“Hello from Ai8051U UART1!”，PC 端成功接收。

随后，PC 端向开发板发送任意字符（如“Test Message”），开发板通过串口1中断方式接收数据，并原样回传至 PC。测试过程中，数据收发稳定，无丢包或乱码现象。

四、结论

本次实操验证了 Ai8051U-32Bit 微控制器在串口1中断模式下的通信功能。通过与 PC 端的数据交互，证明其具备可靠的串口收发能力，中断响应及时，通信过程稳定，符合预期设计目标。

该例程为后续基于串口通信的项目开发提供了良好基础，适用于数据采集、远程控制、设备调试等应用场景。建议在实际工程中结合具体需求，进一步优化中断处理机制与通信协议，以提升系统稳定性和通信效率。

如需获取完整工程文件、烧录工具或串口调试软件，请参考配套开发资料或联系技术支持。

[本文内容由国芯人工智能辅助生成，仅供参考]

xie2***

例子 《Ai8051U-32Bit\15-IO行列扫描按键，数码管显示键值，按键调整数码管显示内容\C语言》

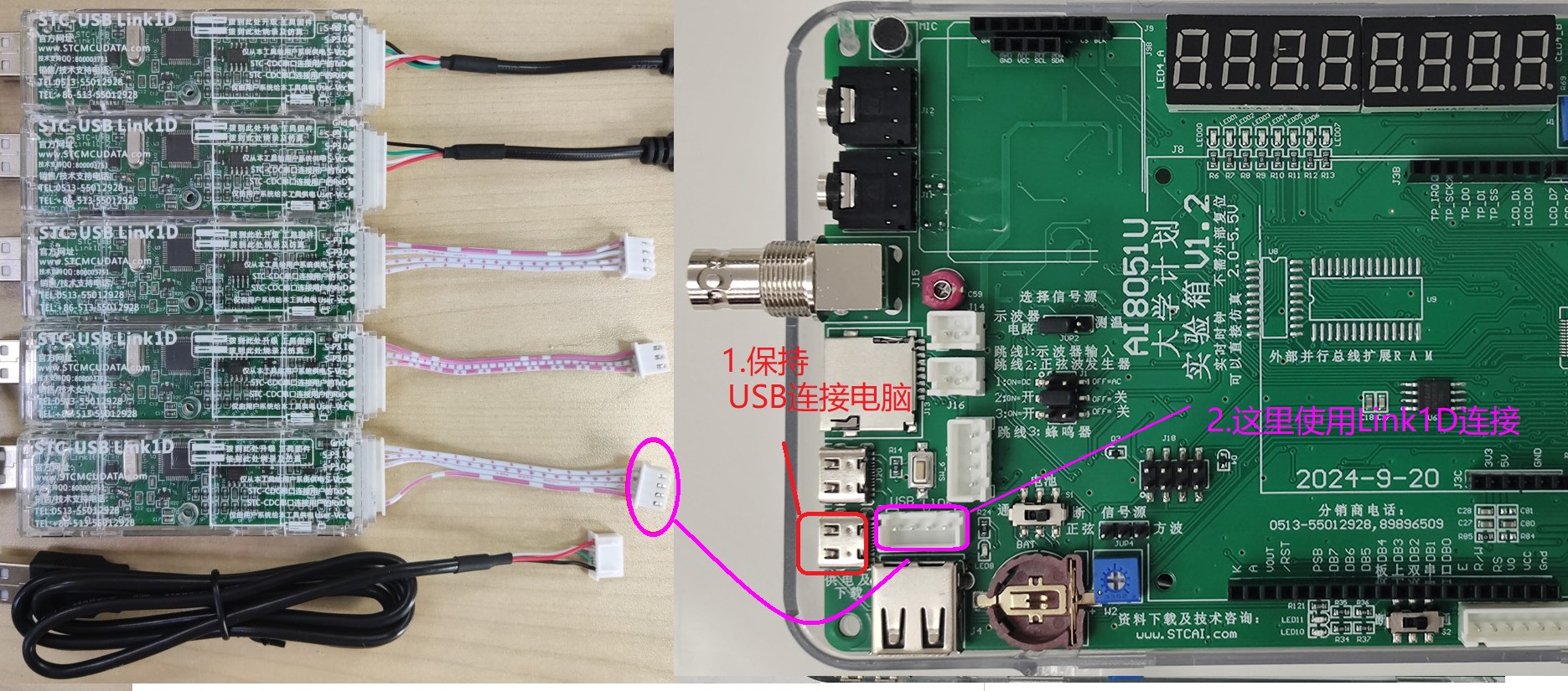

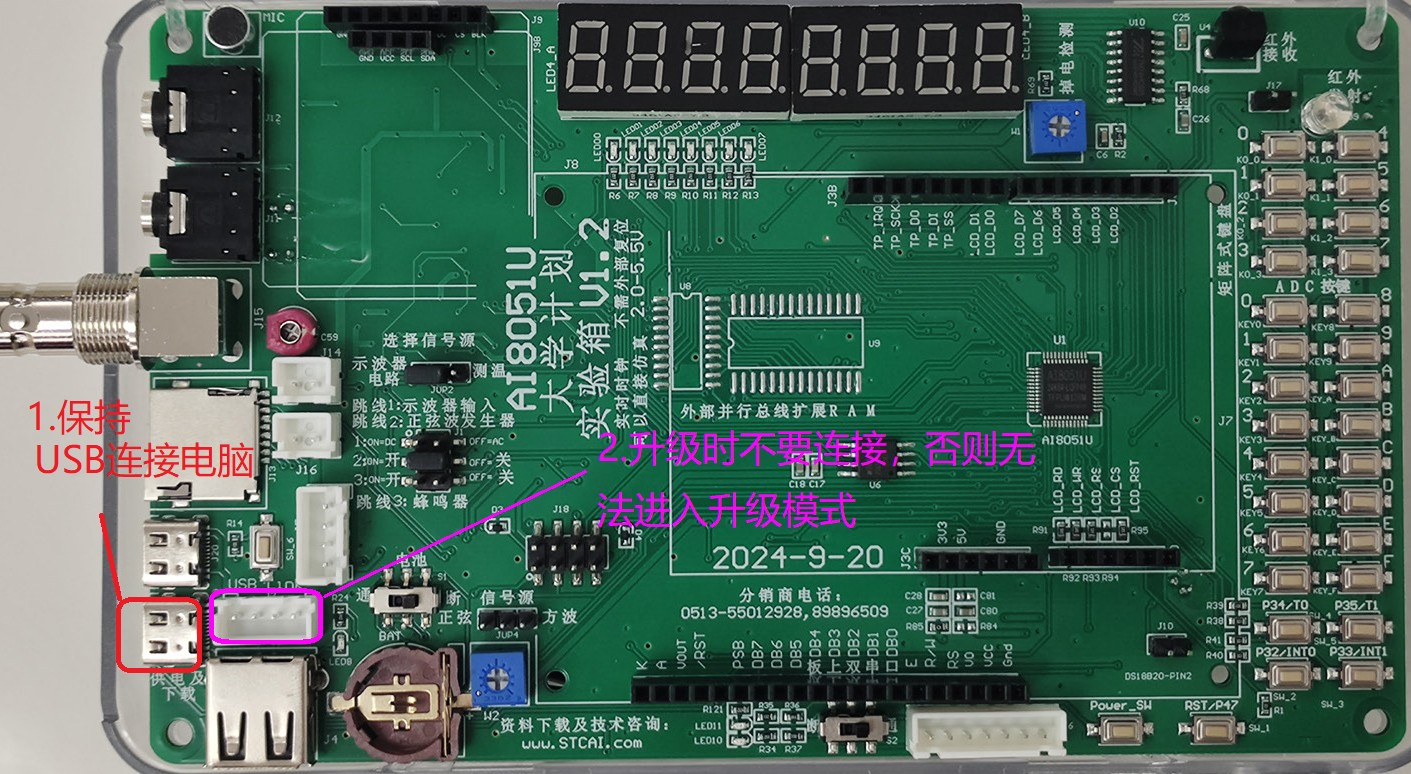

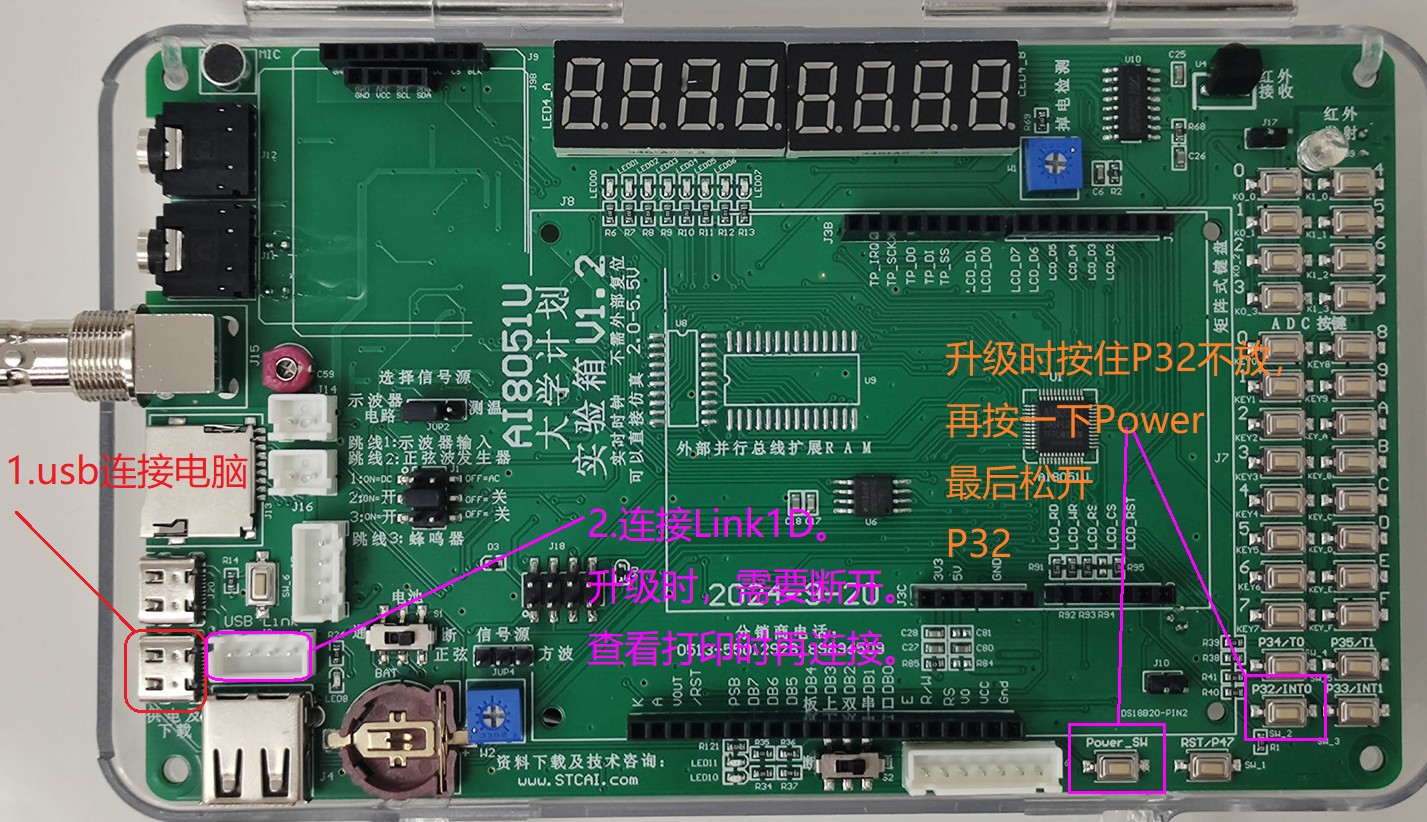

升级时的硬件连接：



备注：查看 uart1的 打印时，可以将 link1D连接上， 升级时不要连接，否则无法进入升级模式。

xie2***

例子 《Ai8051U-32Bit\29-红外遥控信号(NEC码)定时器0中断接收程序-串口打印用户码和键值\C语言》


1. 硬件连接

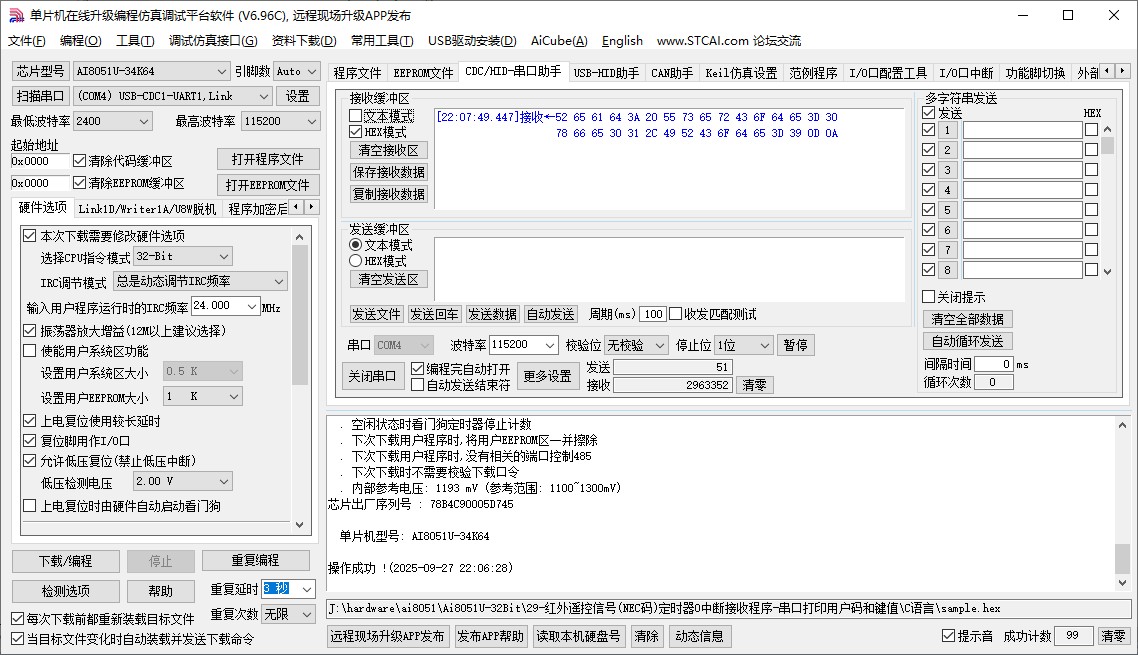

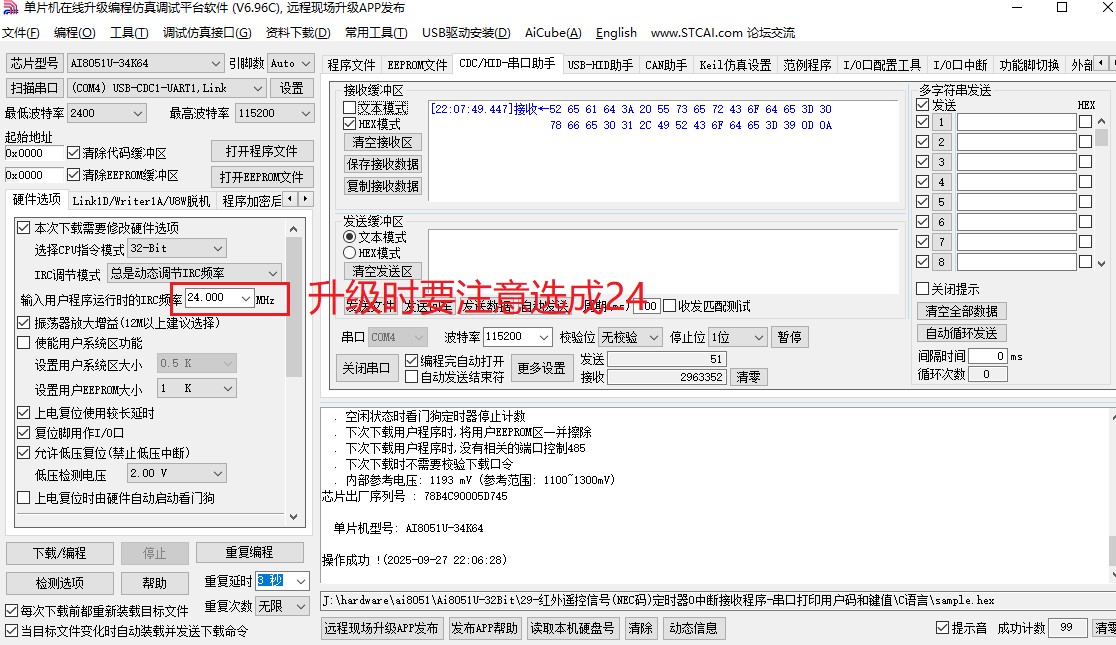

2.查看效果：

西西***

推荐优先看的 printf_usb("Hello World !\r\n")及usb不停电下载, 演示视频链接
