学习Ai8051U教学视频心得实验箱

txbwei***

这是第八集的第二部分

一，文件的创建

创建文件需要三步：新建文件并保存，添加到工程，添加引用路径。

一般的一个.c和一个.h文件执行一个设置或一个任务或功能。这样可以让代码简洁。

.h文件格式：

#ifndef_XXX_H

#define_XXX_H

调用头文件

函数声明

#endif

.c文件格式

#include “xxx.h”

函数定义

添加文件一定要记得引用路径和添加到工程里。

编写好文件后，打开工程设置，将文件所在的路径添加到工程中。

二，结构体

什么是结构体：将一些有内置联系的不同变量组织起来，封装成一个整体，即定义一个结构体，这是一种新的数据类型。

结构体声明：使用关键字struct ，

struct结构体名     //结构体名并非必要

{

成员列表

}；

Typedef struct

{

U8 run;                //任务状态

U16 timcount;          //定时计数器

U16 tritime;            //重载计数器

Void（*taskhook）(void);//任务函数也是一个函数指针可以调用任何参数为空，返回值为空//的函数

} TASK_COMPONENTS;

Static TASK_COMPONENTS Task_coms[] = //创建结构体数组

{

//状态  计数  周期  函数

{0，    1，    1，  执行功能},

{0，    10，   10，  执行功能},

};

在工程中创建两个文件：task.c和task.h

在task.c中输入

#include “task.h”

Typedef struct

{

U8 run;//任务状态

U16 timcount;//定时计数器

U16 tritime;//重载计数器

Void（*taskhook）(void);//任务函数

} TASK_COMPONENTS;

Static TASK_COMPONENTS Task_coms[] =

{//状态 计数 周期   函数

{0，  1，  1，    samle_display},

{0，  10， 10，   samle_matrixkey},

{0，  10， 10，   samle_adckey},

{0，  300， 300， samle_NTC},

{0，  500， 500， samle_RTC},

//这里还可以添加其他任务

};

Task.h中输入

#ifndef  __TASK_H

#define __TASK_H

#include “config.h”

Typedef struct

{

U8 run;//任务状态

U16 timcount;//定时计数器

U16 tritime;//重载计数器

Void（*taskhook）(void);//任务函数

} TASK_COMPONENTS;

Void task_marks_handler_callback(void);

Void task_pro_handler_callback(void);

#endif

就可以实现定时器周期性多任务调度系统。

txbwei***

第八集的内容比较多，而且涉及 的概念也多，函数，指针，数组，结构体，糅杂在一起，需要很好的C语言功底才能理解和应用，多花点时间去学习。

txbwei***

求助！！！
实验2   查询方式，查询到电脑命令后，printf_usb("Hello World!\r\n")

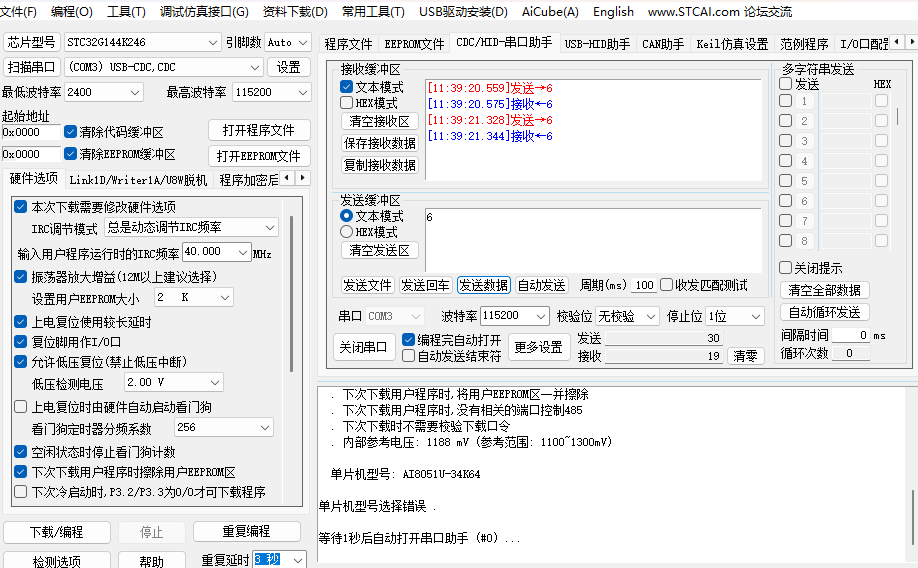

按照视频教学的方法创建项目，添加代码，编译没有问题，下载到实验箱后，运行出错，发送6，没有返回Hello World! 。如图：

怎么回事啊。

txbwei***

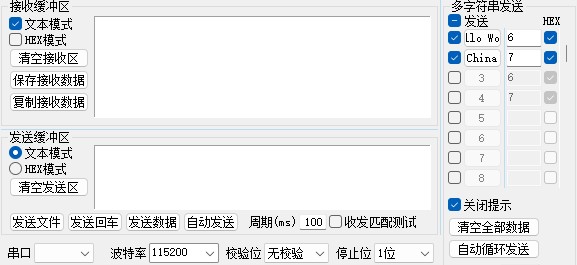

这几天反复看AI8051U手册，才知道是自己没有理解视频教程的意思而导致的问题。程序没有错，连接试验箱，下载程序到试验箱后，要在CDC-HID  串口助手选项卡内右侧的多字符串发送区域进行设置，勾选发送选项和HEX选项，勾选相应的两个就可以了。在发送小窗口右键点击，输入返回的内容，比如“HELLO WORLD!”，对应的HEX小窗口左键点击输入相应的数字，比如‘6’ ，设置好后，点击发送小窗口，则在接收窗口就可以显示相应的内容。

txbwei***

感谢STC公司免费赠送的AI8051U试验箱，全面进入32位时代。

利用试验箱和AiCube进行点灯实验。同时实现不停电下载功能。

打开 AiCube-ISP（v6.96f）软件，点击AiCube选项卡，出现如图的窗口：

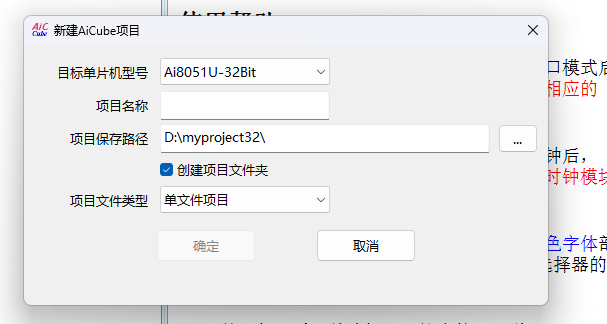

点击新建AiCube项目，在出现的新窗口中：‘目标单片机型号’选择Ai8051U-32Bit。

‘项目名称’输入led01。‘项目保存路径’选择自己想要保存的文件夹。点选‘创建项目文件夹’。‘项目文件类型’为单文件项目。点击确定。点选左侧的‘USB通用串行总线’

然后点击保存按钮，这样可以实现不停电下载功能。再点击创建KEIL项目及程序文件按钮，打开KEIL软件。

双击main.c,打开main.c文件，可以看到程序的主框架已经写好，只需在主函数的添加用户代码处添加如下代码即可：

P40 = 0;

P00 = 0;

P07 = 0;

保存，编译，就可以创建单片机可执行文件：led01.hex文件。

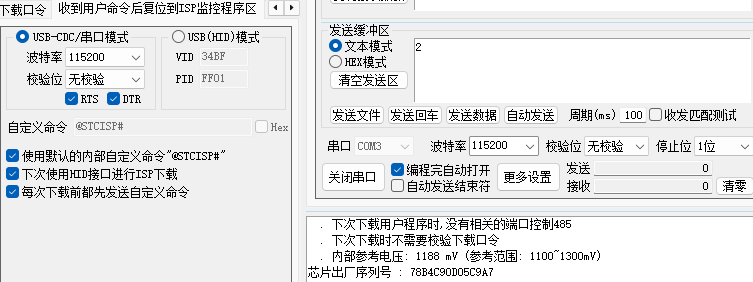

回到AiCube-ISP软件当中，要想实现不停电下载，就要在‘收到用户命令后复位到ISP监控程序区’选项卡中将下面的三个都点选上。

点击下载按钮，程序顺利下载完成，试验箱上的led灯亮了两个，第一个和第八个。成功。

添加一些代码实现led灯闪烁功能：

        P40 = 0;

        P00 = 0;      //LED灯亮

        delay_ms(400);//延时函数，延时400毫秒。

        P00 = 1;      //LED灯灭

        delay_ms(400);//延时400毫秒

下载到试验箱，LED灯开始闪烁。实验成功。

风***

加油，坚持就是胜利，我也是打卡领到实验箱的，对学习单片机很有意义。

芯S***

注册坛友福利【免费+包邮 送】擎天柱：Ai8051U转89C52核心板 | 强大的视频学习资源


先用这个学习



【免费 + 包邮 送】 送/申样/采购 可上班时间加 如下您对应地区分销商的客服 QQ或微信联系
加STC华南区客服司经理QQ: 2234917869 ;  微信：18012226298  要求 【免费+包邮】 送, 还免费教仿真
加STC华南区客服刘经理QQ: 3398500488 ;  微信：18106296592  要求 【免费+包邮】 送, 还免费教仿真
加STC华南区客服佘经理QQ: 614777595；   微信：18106296591 要求 【免费+包邮】 送, 还免费教仿真
加STC华南区客服曹经理QQ: 1933892258 ；微信：18106296595 要求 【免费+包邮】 送, 还免费教仿真
加STC华东区客服聂经理QQ: 2593903262； 微信：18106296598  要求 【免费+包邮】 送, 还免费教仿真
加STC华东区客服吴经理QQ: 1463035472； 微信：19952583954  要求 【免费+包邮】 送, 还免费教仿真
加STC西北区客服孙经理QQ: 1347154513 ;  微信：18106296593  要求 【免费+包邮】 送, 还免费教仿真
加STC华北区客服杨经理QQ: 1638975601 ;  微信：19952583876  要求 【免费+包邮】 送, 还免费教仿真
加STC华中区客服唐经理QQ：2571301708 ; 微信：18106296589 要求 【免费+包邮】 送, 还免费教仿真
加STC东北区客服李经理QQ: 1017142298 ;  微信：19952583534  要求 【免费+包邮】 送, 还免费教仿真
加STC西南区客服曹经理QQ: 3897745450 ;  微信：18012226281 要求 【免费+包邮】 送, 还免费教仿真
加STC西南区客服吴经理QQ: 1463035472 ;  微信：19952583954 要求 【免费+包邮】 送, 还免费教仿真

工作时间:  8:30-12:00，13:00-17:30（周一 到 周五, 法定节假日除外）
【免费 + 包邮 送】 送/申样/采购传统电话热线：
0513-89896509，0513-55012928，0513-55012929

txbwei***

第九集数码管

一、数码管介绍：

数码管本质上就是几个LED灯共同组成的8字形显示器，如图1，8个LED

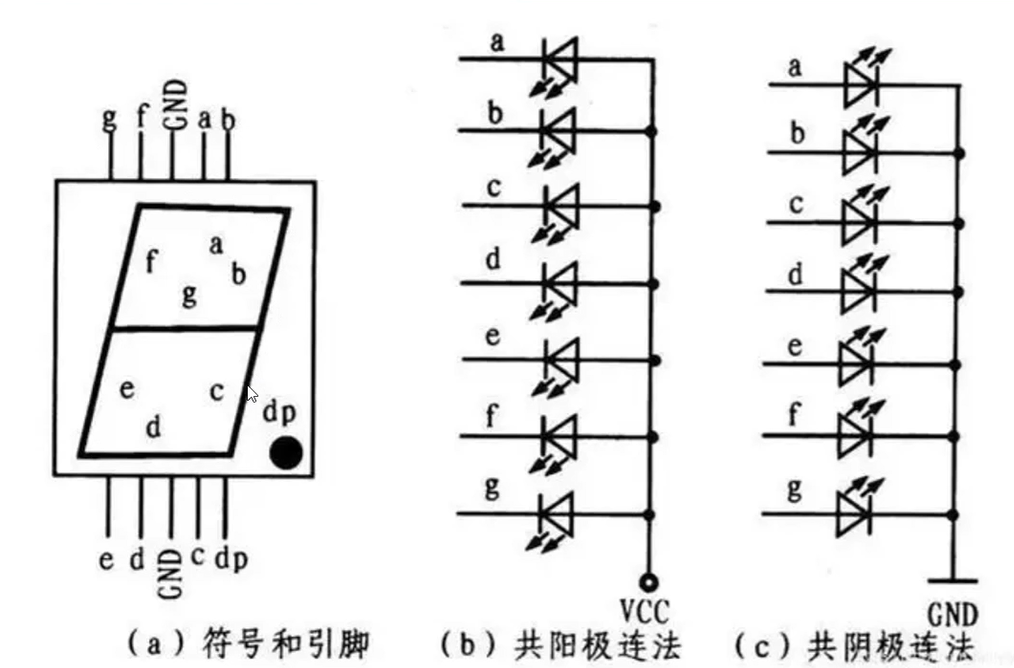

他有很多样式。可以显示数字，部分字母及符号。可分为共阴极和共阳极两种。试验箱上为8位8字形共阴极数码管如图2.

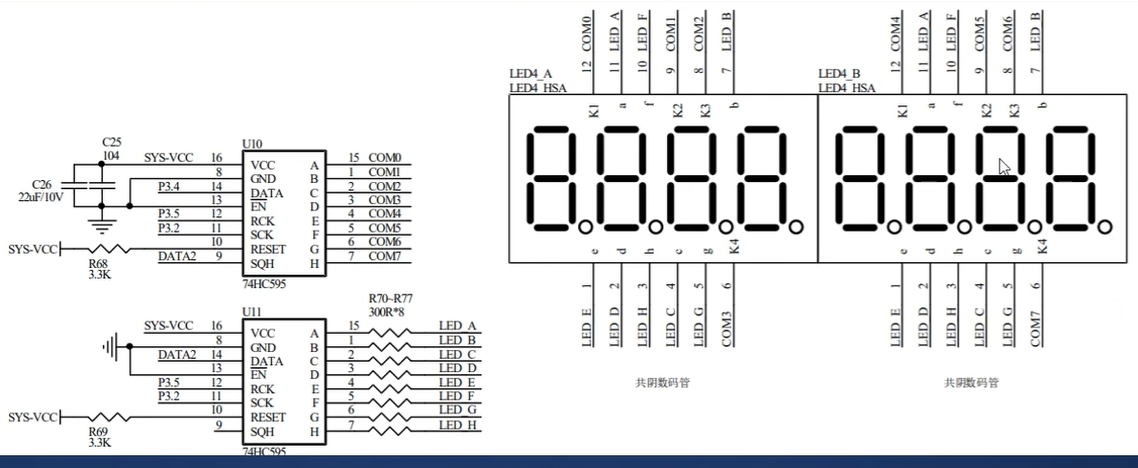

数码管引脚通过两个74HC595芯片与单片机的引脚连接，单片机控制数码管的显示。
