【图片取模求助】STC-ISP的图片取模工具顺序问题

大***

从截图看，错乱的原因大概是数据的 取模顺序 的问题。

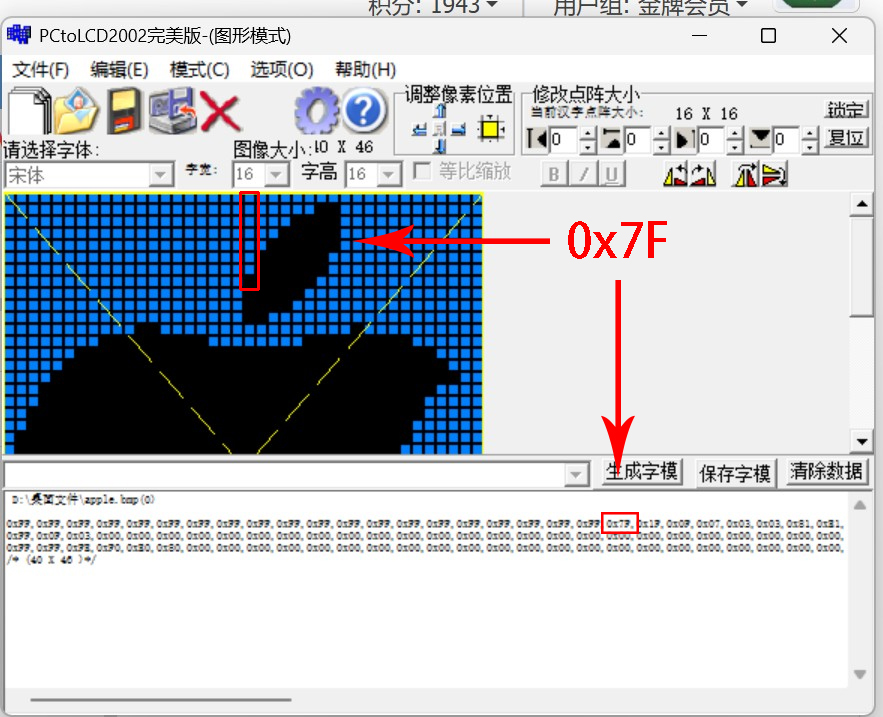

为了方便对照，在你的 PCtoLCD 的截图里，随便取一组不是全0或者全1的像素点，
比如第20组，从上向下依次是7个亮点1个黑点，对应的数据是 0x7F，用二进制表示是 0111 1111 ，
说明取模的顺序是 从上向下 读取像素点，从低位到高位保存，数据位的顺序是高位在前（左）（这一点后面说）。
这个顺序是符合OLED显存的赋值顺序的，所以显示正常。

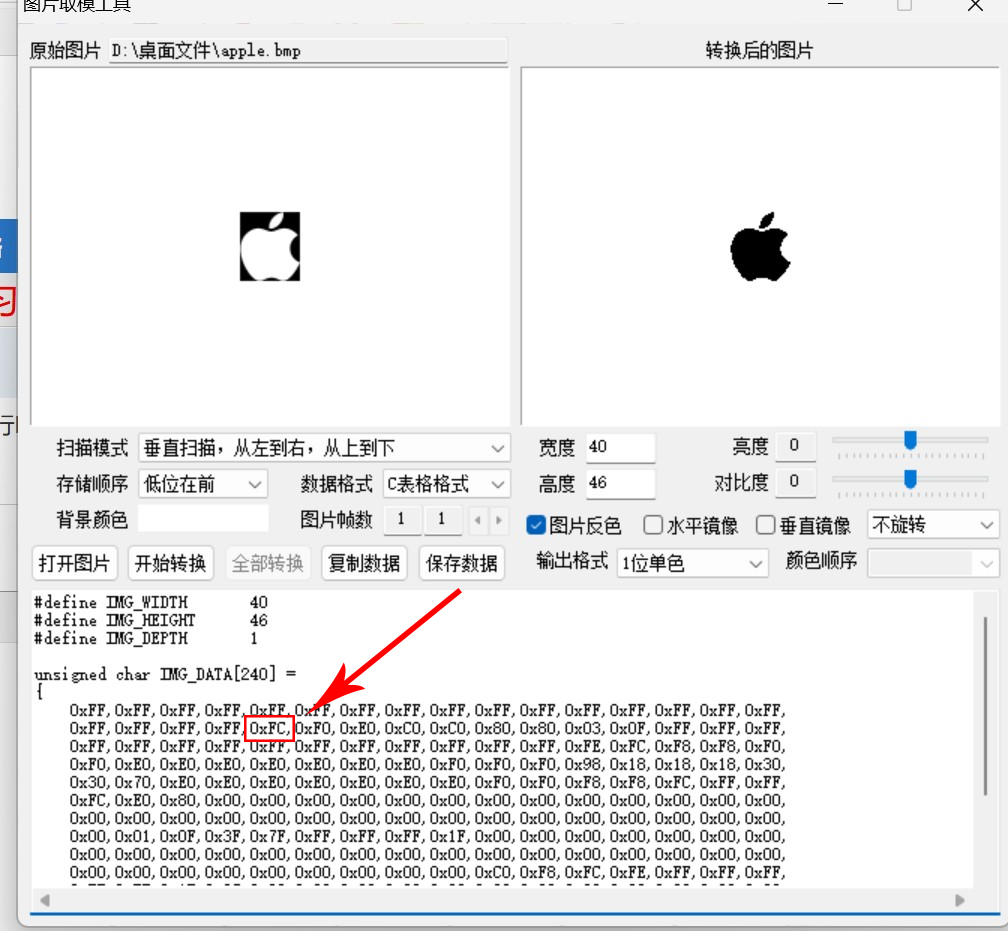

而STC的图片取模工具里，第20个数据是 0xFC, 二进制数是 1111 1100 （不同取模软件对图片的识别略有偏差属于正常）
说明取模的顺序是 从上向下读取像素点，从低位到高位保存，数据位的顺序是低位在前（左）。

把这种顺序的数据发给OLED，就会导致每一页的图像都是上下镜像的，也就是你形容的支离破碎的感觉了。



================================================================

这个问题很多人在习惯使用PCtoLCD之后改用STC的取模工具的时候都提到过，原因就在被 低位在前 的选项迷惑了

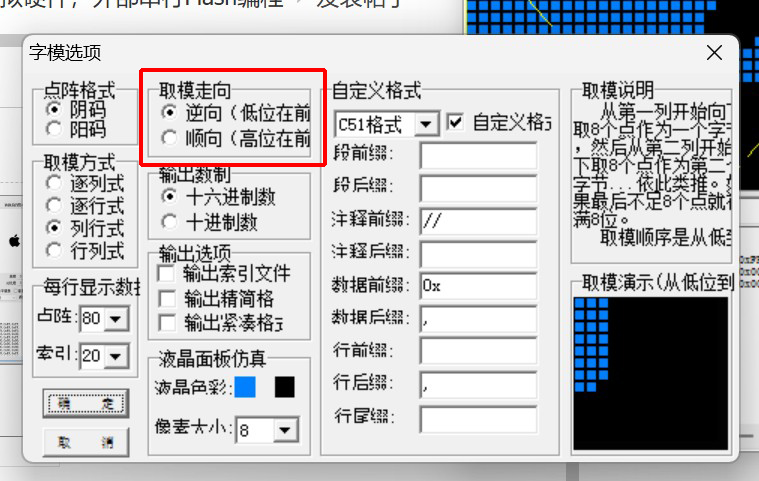

PCtoLCD 中的 低位在前  是 【取模走向】

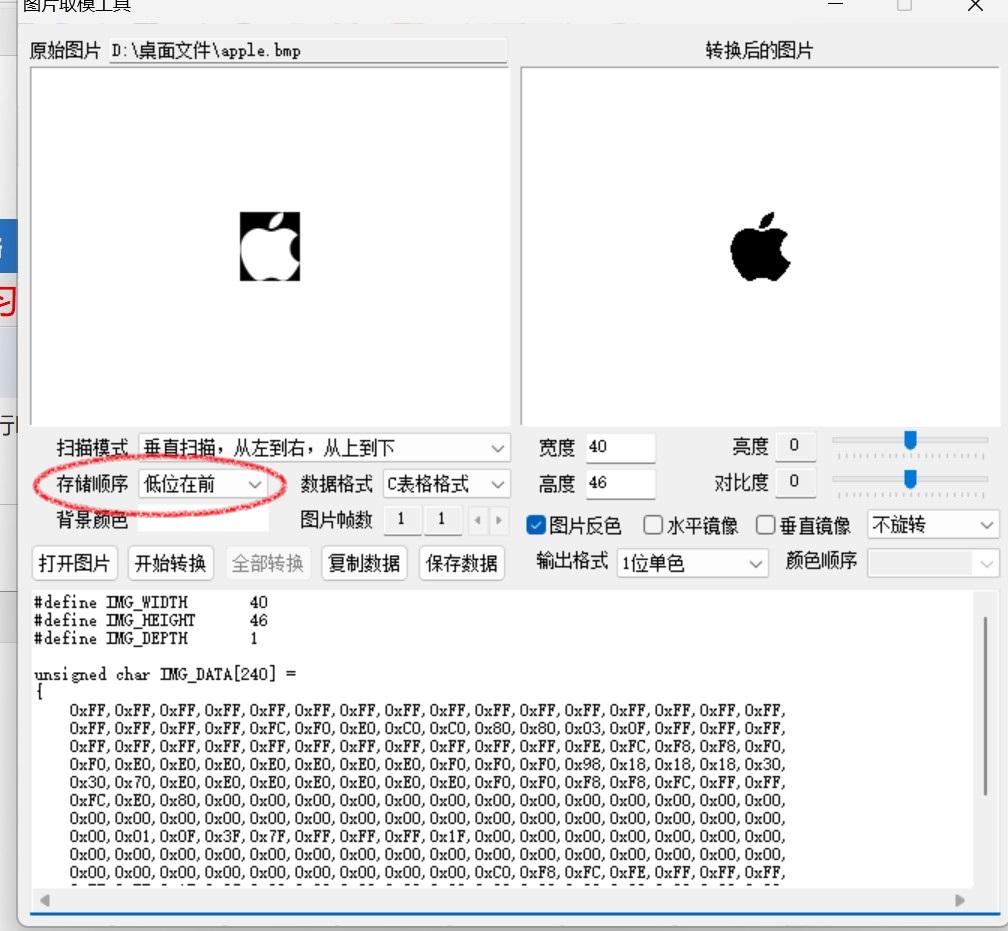

而 STC 中的 低位在前 是 【存储顺序】


比如上面选取的八个像素点，按照两个软件中选择的共同的顺序，从上向下读取的时候，依次是 1,1,1,1,1,1,1,0。

PCtoLCD的 低位在前 的 走向，意思就是 从“先低位向高位读取”，严谨一些的话，其实应该叫做 低位在先
PCtoLCD 默认的存储顺序，是 先读到的是低位，后读到的是高位，也就是 0111 1111（0x7F）

通过读取像素点的走向，来决定字模数据位的顺序.



在 STC 中， 取模走向 已经在【扫描模式】的下拉列表中就定下了，
所以按照 先读到的是低位，后读到的是高位 的原则，

如果选择 低位在前 的 存储顺序，保存成的数据就是 11111100 了。

因此，为了符合OLED的赋值规则，这里应该选择 高位在前 ，也就是 00111111 。
另外，如果使用的是画点的方式进行显示，如果是低位在前的数据，也可以在读取顺序的代码中进行修改，把 dat & (x01<<n) 改成 dat & (0x80>>n)


================================================================


关于 STC 的 低位在前 的存储顺序，比较适合 以像素点为单位的取模方式 。
比如常见的单色LED点阵屏（74HC595 或者 MAX7219 等等）、带灰度的OLED（4位灰度）、TFT彩屏（16位RGB）、WS2812（24位RGB）、HUB75彩屏（24位RGB）等等，
因为发送数据是以每个像素点为最小单元，而不像单色OLED那样以八个像素点为最小显示单元，
所以，数据位的顺序是 低位在前 还是 高位在前 ，主要取决于程序代码里的读取顺序。

同理，PCtoLCD 里的 高位在前 的走向，也是为了迎合不同种类的单色屏幕的读取顺序。
比如常见的单色LED点阵屏（74HC595 或者 MAX7219 等等），数据是一位一位发送的，
所以对于不同读取顺序的驱动程序，也可以在 PCtoLCD 中选择不同走向进行取模。

陈***

大*** 发表于 2025-10-11 12:33
从截图看，错乱的原因大概是数据的 取模顺序 的问题。

果然还得是大佬

陈***

在这里统一回复：
页寻址的，STC-ISP工具得设置为--垂直扫描，从上到下，从左到右，LSB格式的才能根PCTOLCD一样
