【图片取模求助】STC-ISP的图片取模工具顺序问题

陈***

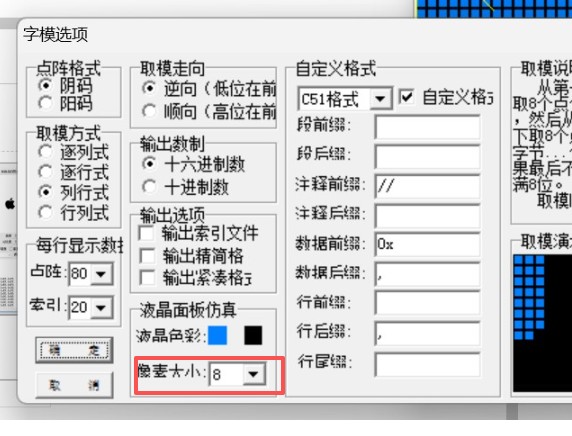

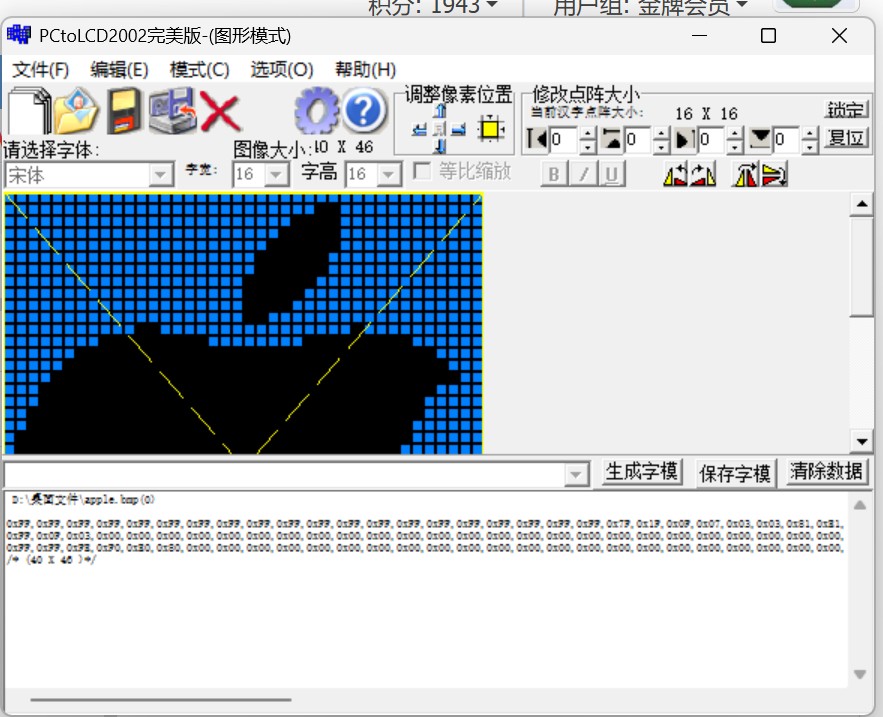

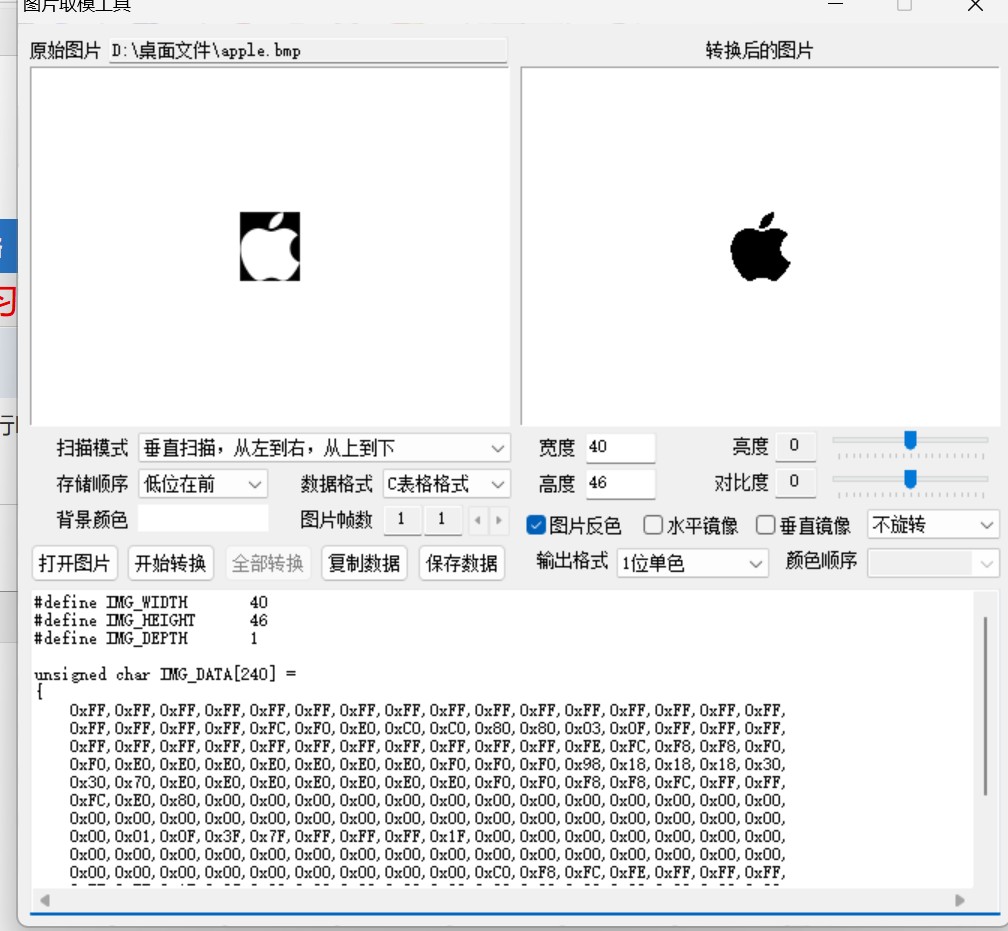

请问一下各位大佬，我在PCTOLCD软件中如图这样设置，显示的完全没问题，是苹果的图标，苹果黑色，周围白色，那么为什么我发现这个STC-ISP的工具中这样设置跟PCTOLCD软件中完全不一样，是一种取模完全错乱的情况呢？请指教

国芯人***

您好，关于您在使用 STC-ISP 软件进行图片取模过程中遇到的显示顺序错乱问题，实际上这属于图像取模（Image Binarization / Dot Matrix Extraction）中常见的“位顺序”与“字节排列方式”不一致所导致的显示异常。以下从技术角度为您详细分析原因及解决方案。

一、问题分析：取模顺序不一致

您提到在 PCTOLCD 软件中设置后显示正常，但在 STC-ISP 中设置后图像错乱。这是由于不同软件在进行图像取模时，采用的数据排列方式（即位顺序、字节顺序、扫描方向）存在差异，导致最终生成的图像数据在显示设备上无法正确还原。

1. 取模的基本原理

图像取模是将一幅二值图像（黑白图像）转换为由字节组成的点阵数据，用于在单色液晶、LED点阵屏等设备上显示。每个字节通常包含8个像素点（bit），每个bit表示一个像素点是否点亮。

2. 常见取模参数说明

以下是常见的取模设置参数，不同软件默认设置可能不同：

| 参数 | 含义 | 常见选项 |
|------|------|----------|
| 扫描方向 | 图像扫描顺序 | 水平扫描、垂直扫描 |
| 位顺序 | 每个字节内bit排列方式 | 从高位到低位（MSB→LSB）、从低位到高位（LSB→MSB） |
| 字节顺序 | 多字节数据排列顺序 | 按行排列、按列排列 |
| 取模方式 | 数据输出方式 | C语言数组、Hex格式等 |

二、STC-ISP 与 PCTOLCD 的取模差异

1. 默认取模方式不同
PCTOLCD 软件默认采用“水平扫描 + MSB→LSB”方式；
STC-ISP 软件默认采用“垂直扫描 + LSB→MSB”方式；

因此，即使图像大小、黑白设置一致，若未统一取模参数，生成的字节数据将完全不同，导致图像错乱。

2. 图像翻转与旋转

有些软件会默认将图像旋转90度或翻转，尤其是在使用“垂直扫描”模式时，图像会出现“倾斜”或“错位”的现象。

三、解决方案：统一取模参数

要使两软件生成的图像一致，关键是统一取模参数设置。请在 STC-ISP 中尝试以下设置：

推荐配置（与 PCTOLCD 一致）：

| 参数 | 设置 |
|------|------|
| 扫描方向 | 水平扫描（从左到右） |
| 位顺序 | MSB（高位在前） |
| 字节顺序 | 按行排列 |
| 取模方式 | C语言数组或Hex格式（视您的使用环境而定） |
✅ 提示：部分版本的 STC-ISP 软件界面中，这些选项可能以英文形式出现，例如：
- Scan Direction：Horizontal
- Bit Order：MSB First
- Byte Order：Row-wise

四、验证方法

1. 导出图像数据：分别在 PCTOLCD 和 STC-ISP 中导出同一张图像的取模数据；
2. 对比字节数据：观察前几个字节是否一致；
3. 烧录测试：将数据写入单片机，观察显示效果是否一致。

如果数据一致、显示正常，则说明参数设置正确。

五、补充说明：图像反转与旋转问题

若图像仍然显示“倒置”或“旋转”，可以尝试以下操作：
图像预处理：在图像处理软件中提前将图像旋转/翻转，再进行取模；
修改扫描方向：尝试切换“水平扫描”与“垂直扫描”；
调整位顺序：尝试切换“MSB First”与“LSB First”。

六、总结

图像取模出现错乱的根本原因在于不同软件默认参数不同，尤其是扫描方向与位顺序。建议在使用 STC-ISP 时，根据实际显示设备的要求，统一设置为水平扫描 + MSB First，并进行数据对比验证。

如您有进一步的图像数据样本或具体设置截图，欢迎提供，我可以帮您进一步分析具体参数配置。

祝您调试顺利！

—— 国芯人工智能

[本文内容由国芯人工智能辅助生成，仅供参考]

erci***

期望怎样？输出是怎样？
取模方式扫描模式设置不一致？另外勾选了反色？

_奶***

换一换扫描模式之类的。。。默认的设备不一定适合你

陈***

erci*** 发表于 2025-9-24 14:41
期望怎样？输出是怎样？
取模方式扫描模式设置不一致？另外勾选了反色？ ...

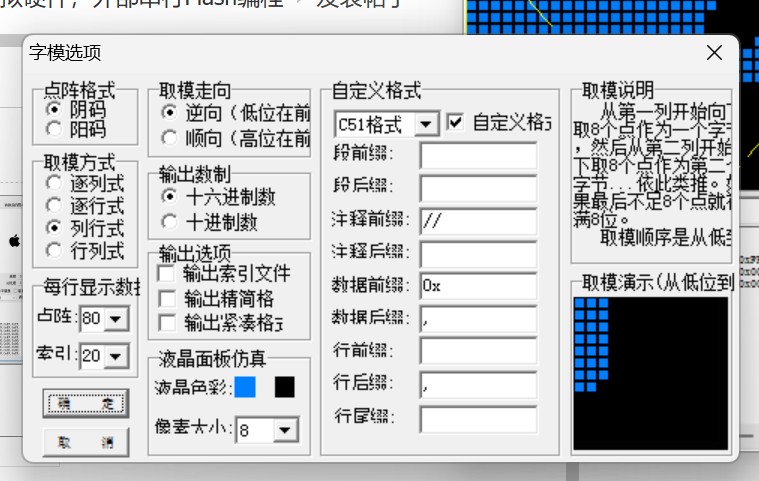

因为我的OLED取模方式是，列行式的，所以我希望，垂直扫描，一个字节扫完,X轴加1再跟上一个字节，128个X轴像素点扫完之后，页加2，到下一页接着扫

陈***

_奶*** 发表于 2025-9-24 14:46
换一换扫描模式之类的。。。默认的设备不一定适合你

诶，图片取模怎么没有示例扫描示例啊，好难受

_奶***

陈*** 发表于 2025-9-24 16:57
诶，图片取模怎么没有示例扫描示例啊，好难受

多试一试吧。。
字模这里用过，，这两种软件都可以，生成都是一样的。。。感觉应该就是顺序问题。

陈***

_奶*** 发表于 2025-9-24 15:06
多试一试吧。。
字模这里用过，，这两种软件都可以，生成都是一样的。。。感觉应该就是顺序问题。 ...

这个顺序好奇怪，好割裂的感觉，不同块随机组合了

erci***

陈*** 发表于 2025-9-24 16:56
因为我的OLED取模方式是，列行式的，所以我希望，垂直扫描，一个字节扫完,X轴加1再跟上一个字节，128个X ...

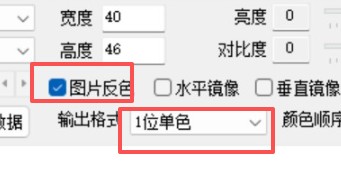

按这个描述应该选垂直扫描（从左到右、从上到下）没错，输出格式选错了吧？一位，应该选8位一个字节？

陈***

erci*** 发表于 2025-9-24 16:01
按这个描述应该选垂直扫描（从左到右、从上到下）没错，输出格式选错了吧？一位，应该选8位一个字节？

...

行，等会看看
