楼主: Kem_L

用STC单片机输出20MHz方波求助 | 已解决

打卡等级：偶尔看看I
打卡总天数：15
最近打卡：2025-11-12 11:35:40

已绑定手机

6 主题	16 回帖	122 积分

积分: 122

发表于 2025-9-23 11:10:09 | 显示全部楼层

各位好，问题找到了。不是输出波形有问题，是我示波器带宽没有设置好。不好意思


回复

使用道具举报送花

打卡等级：以坛为家III
打卡总天数：653
最近打卡：2026-04-02 10:07:54

已绑定手机

52 主题	2542 回帖	8922 积分

积分: 8922

发表于 2025-9-23 11:39:54 | 显示全部楼层

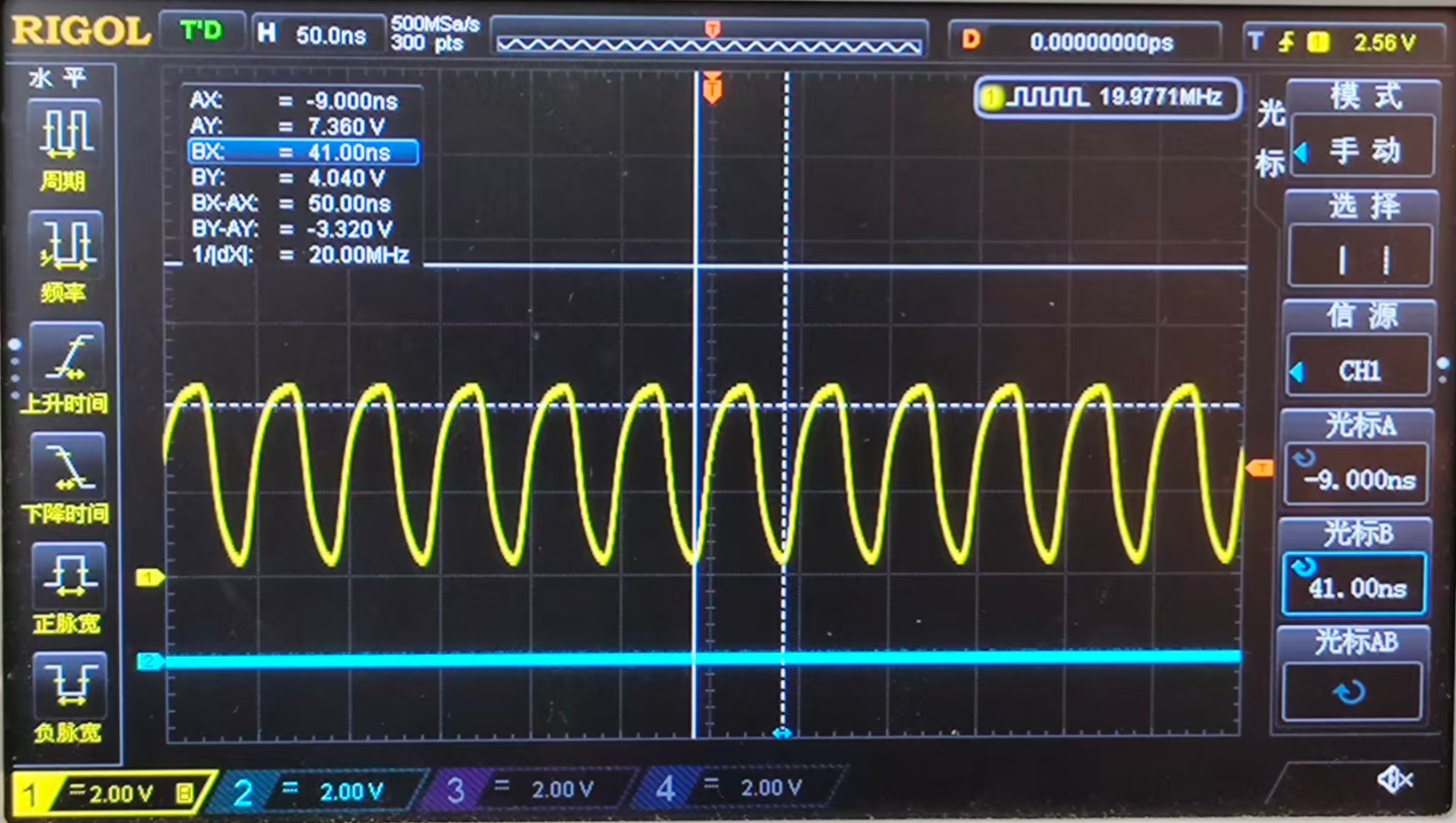

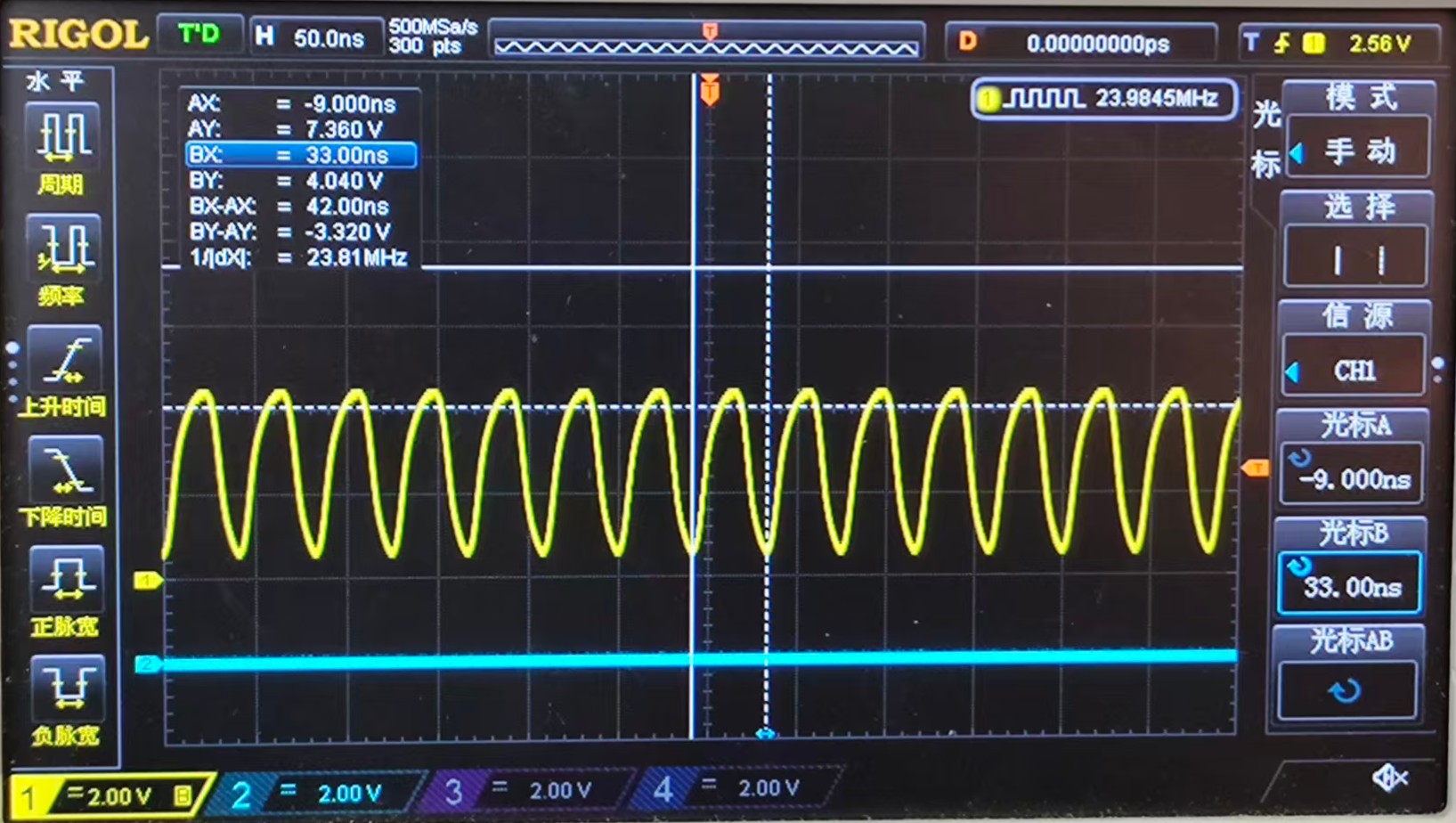

以下是我测试20M与24M主时钟输出的信号，附件测试例子供参考：



主时钟输出.zip

14.43 KB, 下载次数: 55

回复

使用道具举报送花
