关于STC8H8K64U的DAC模块

198390*** · 发表于 2025-9-19 18:49:46

是这样的，我想用STC8H输出DAC，来驱动0-5V输出，负载要求电流1A ，
我如何做如何搭建硬件电路，用哪个端口合适啊，求教！

神*** · 发表于 2025-9-19 19:16:23

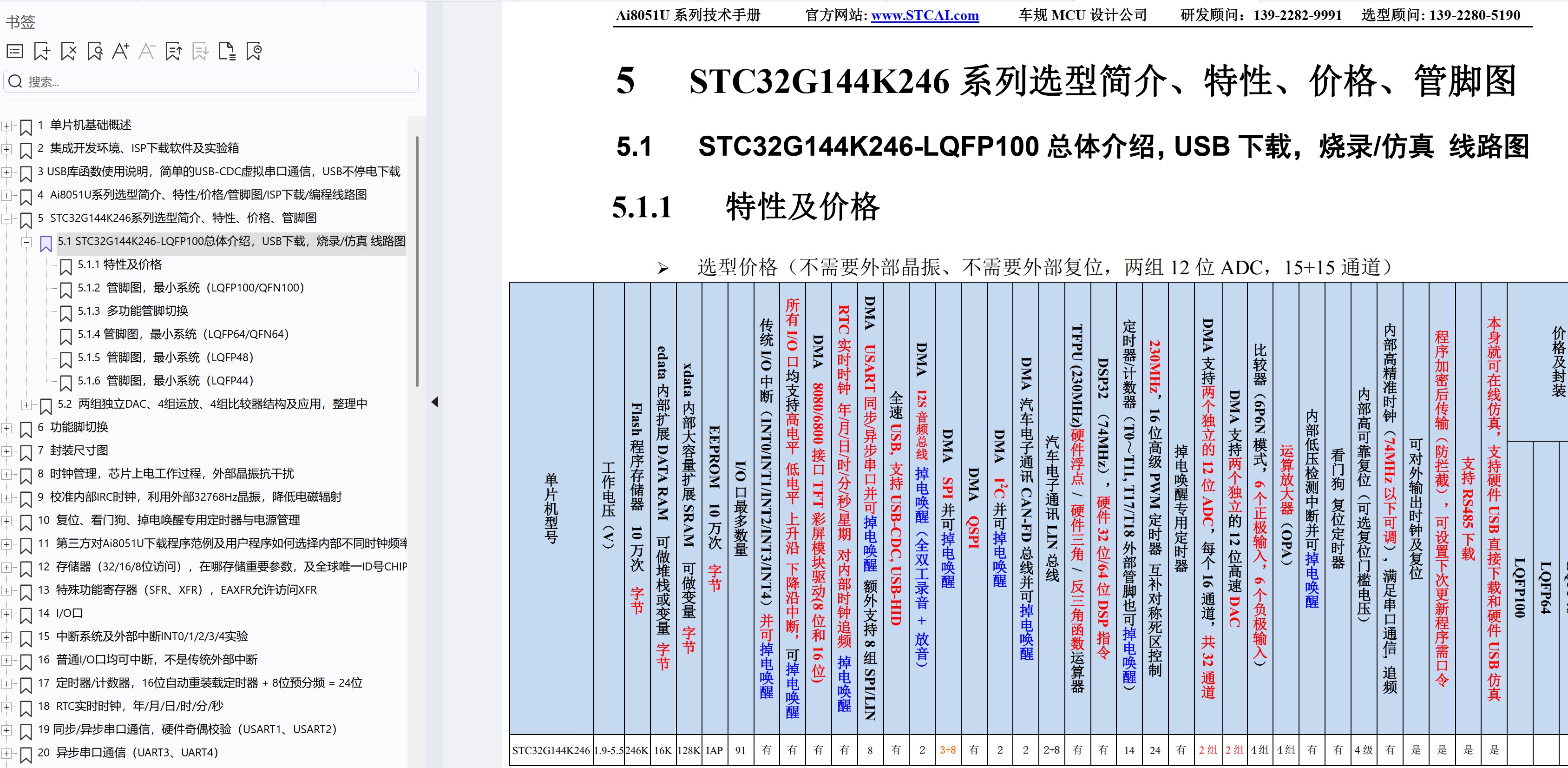

https://www.stcaimcu.com/data/download/Datasheet/AI8051U.pdf

STC32G144K246-LQFP100/64, 有 DAC

STC8H8K64U / STC32G12K128 要用 PWM做DAC

198390*** · 发表于 2025-9-19 20:43:08

1. 输出缓冲电路
建议采用电压跟随器结构，选用LM358或LMV358等双运放芯片，接成单位增益模式。运放供电需满足：
正电源电压≥5V
负电源电压≤0V（单电源应用需注意输入共模范围）
输出电流能力≥1A

这个接一级电压跟随器好，还是接成两级电压跟随器好，能提高多少电流输出能力？

网*** · 发表于 2025-9-20 12:11:41

8H单片机没有DAC,可以用PWM输出,驱动功率mos管斩波带负载,
运放无法做到1A驱动能力,
并且如果是5V单电源供电的普通运放,类似358,
不是轨到轨输入输出,无法实现0V和5V满摆幅输出.

神*** · 发表于 2025-9-21 08:38:49

Debu*** · 发表于 2025-9-21 19:06:53

类似激光振镜的参数，可以用PWM和RC积分做DAC，功率部分用大功率输出的运放，如TDA2030

梁*** · 发表于 2025-9-30 12:02:20

模拟方式输出：PWM经过RC滤波后，接功率放大（运放+NPN功率输出）。

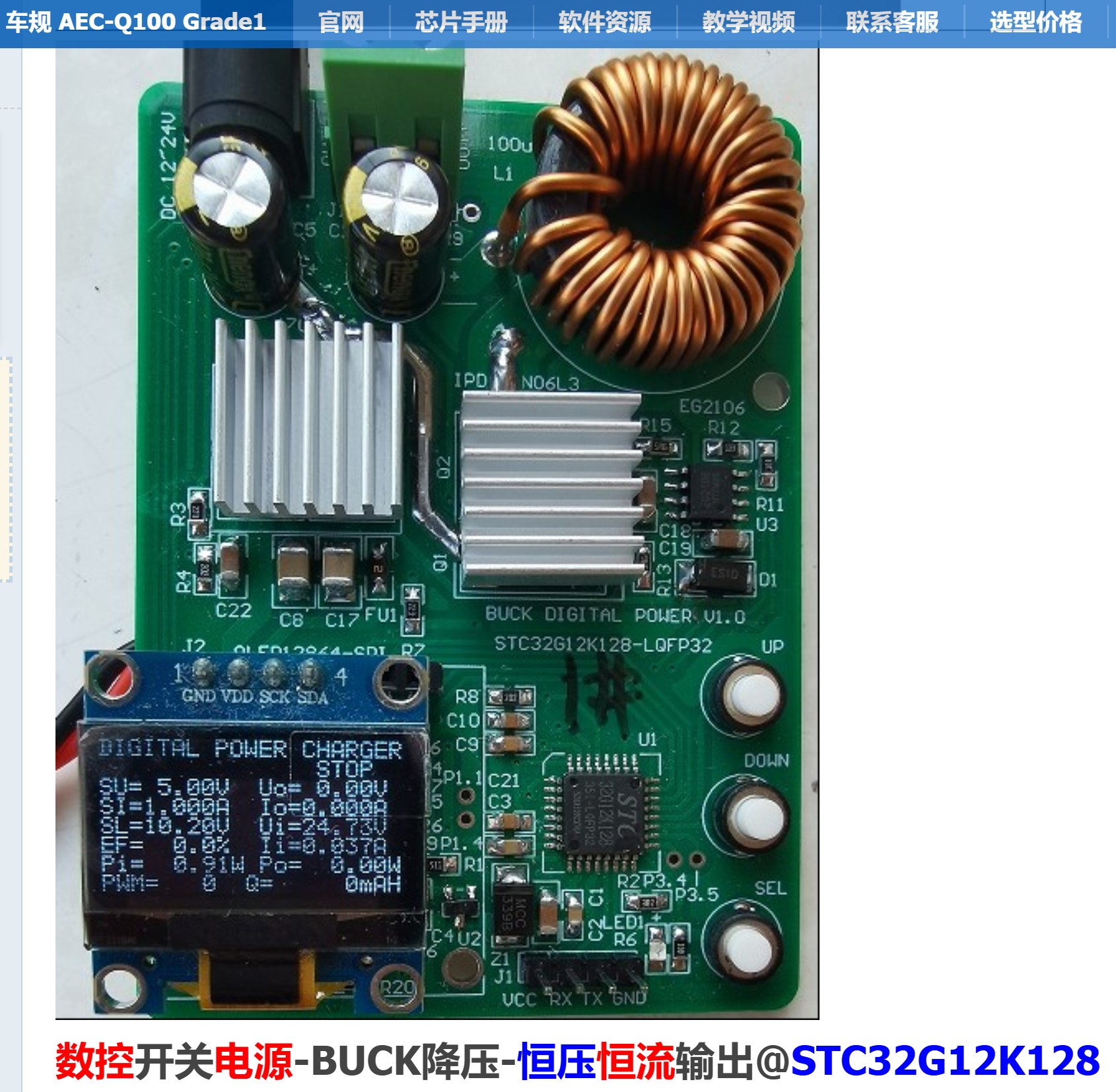

开关电源方式：HSPWM直接驱动MOSFET，输出经过LC滤波得到直流电压，
ADC反馈经过PID计算实现稳压，参考上面5楼的贴。

198390*** · 发表于 2025-10-4 20:51:56

谢谢大神们
