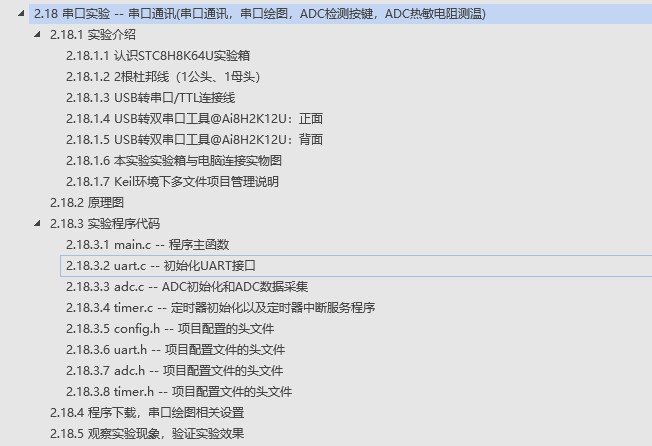

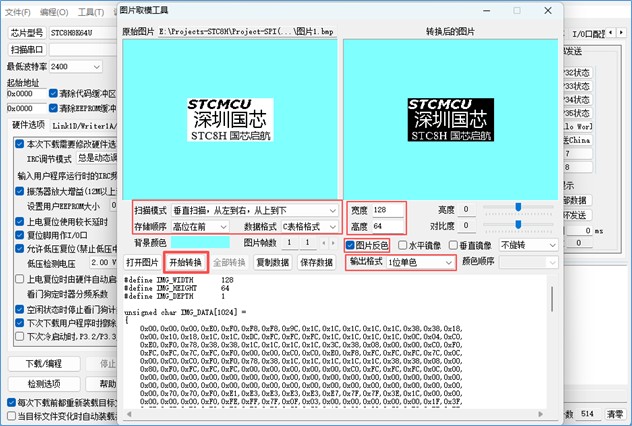

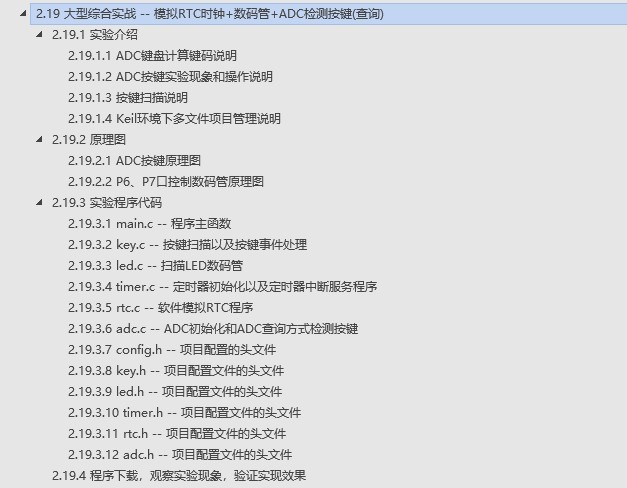

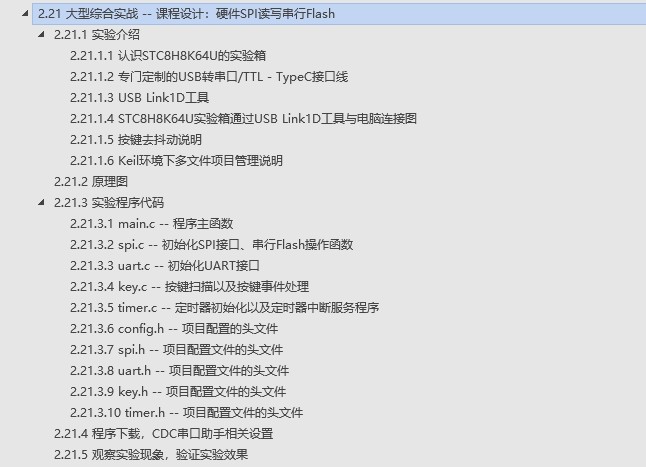

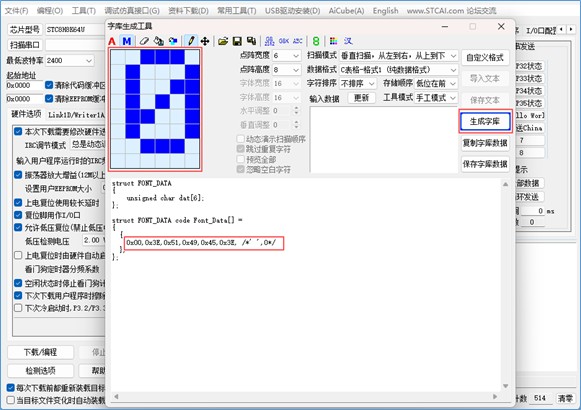

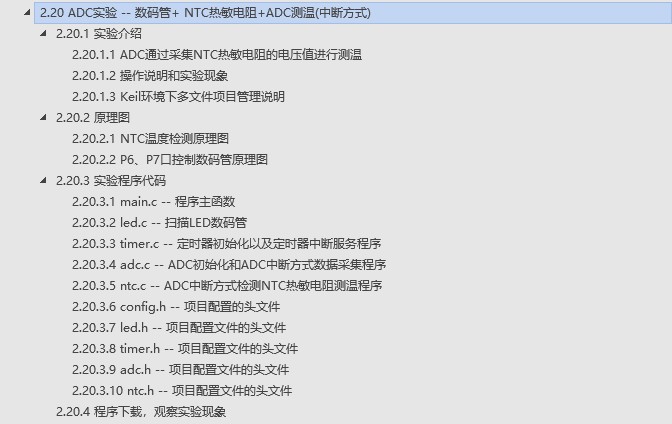

STC8H-实验指导书：实验内容与源代码

kai***

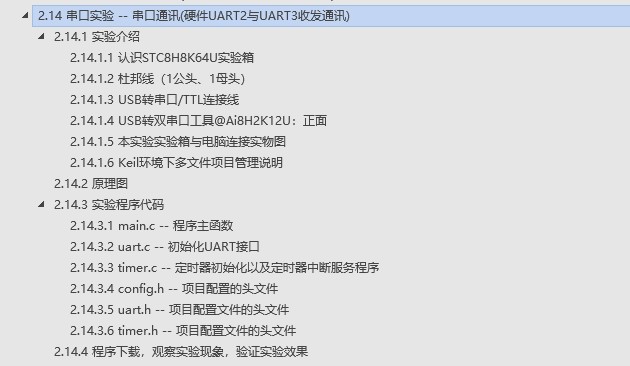

2.14           串口实验 -- 串口通讯(硬件UART2与UART3收发通讯)

2.14.1              实验介绍

                                    1、  熟悉串口2/UART2和串口3/UART3的通讯原理

                                    2、  熟悉STC8H8K64U实验箱及其原理图

                                    3、  熟练使用AiCube-ISP软件

                                    4、  认识USB转双串口工具@Ai8H2K12U、杜邦线、USB转串口/TTL连接线

                                    5、  熟悉如何管理多文件项目

2.14.1.1           认识STC8H8K64U实验箱

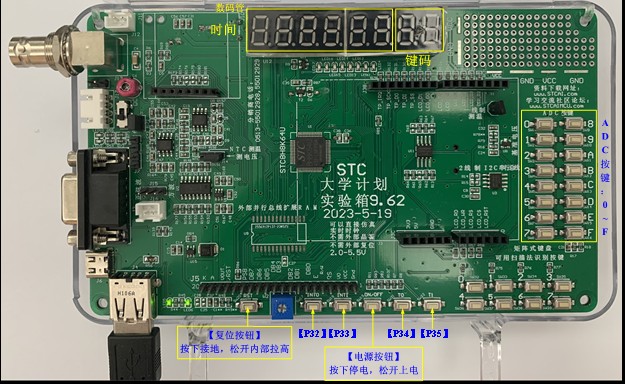

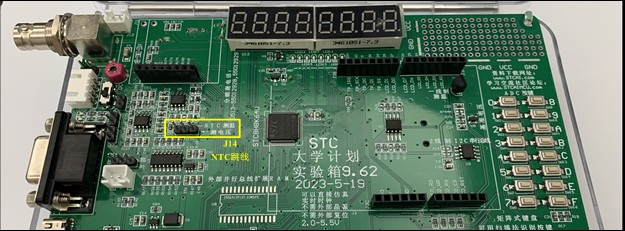

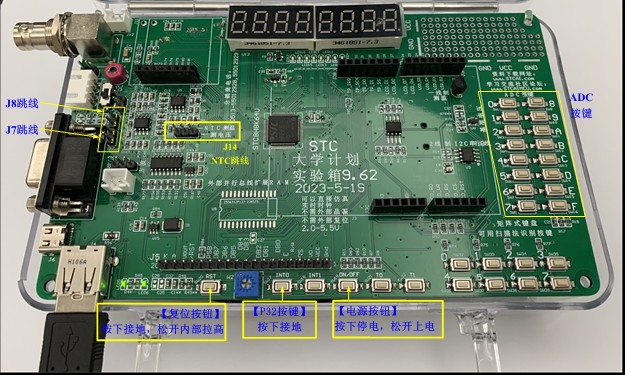

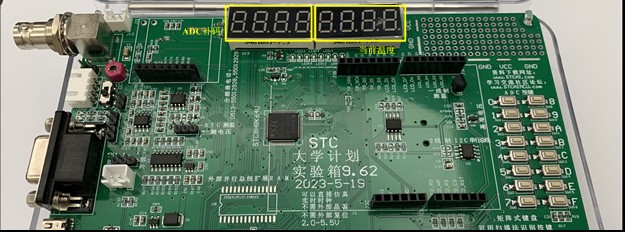

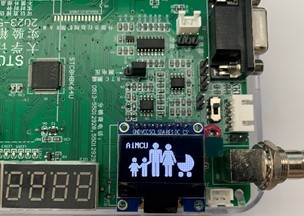

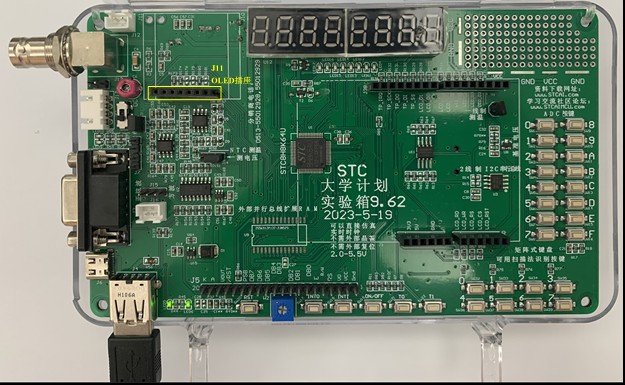

                                    STC8H8K64U实验箱正面图：



                                    1、J8：将STC8H8K64U实验箱上“J8跳线”跳线连上，使主控芯片UART2的P4.7/TxD2_2与UART3的P5.0/TxD3联通。

                                                实现本实验要求的串口2/UART2和串口3/UART3收发通讯。（详见J7和J8跳线原理图）

                                    2、J7：STC8H8K64U实验箱上J7通过2根杜邦线连接UART3的P5.1/TxD3到双串口工具（Ai8H2K12U）。

                                                使主控芯片UART3的P5.1/TxD3发送的串口数据在电脑端显示。（详见J7和J8跳线原理图）

2.14.1.2           2根杜邦线（1公头、1母头）


2.14.1.3           USB转串口/TTL连接线

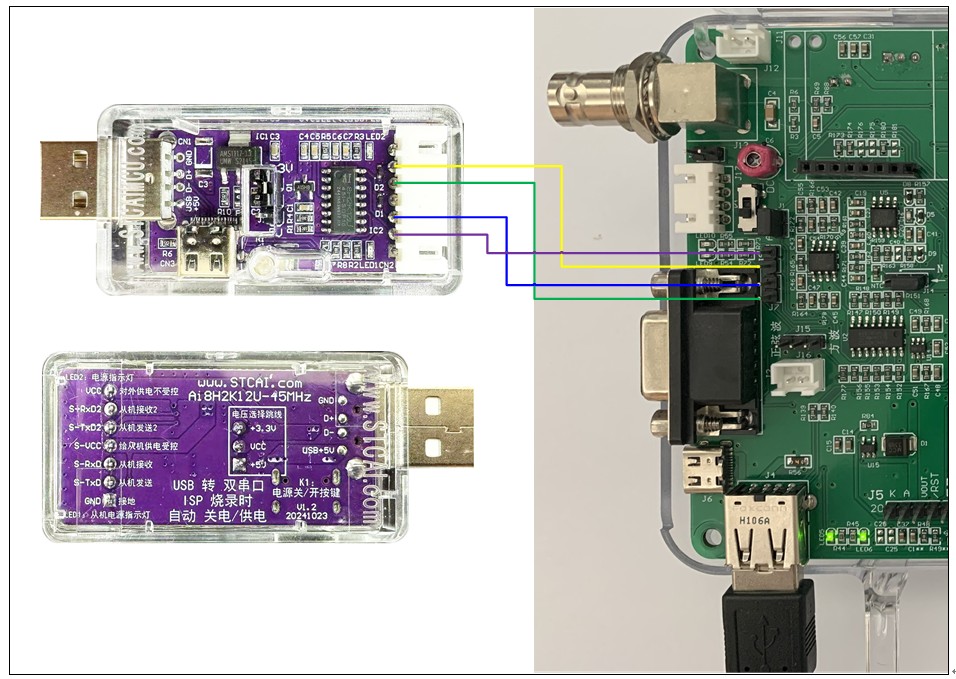

2.14.1.4           USB转双串口工具@Ai8H2K12U：正面

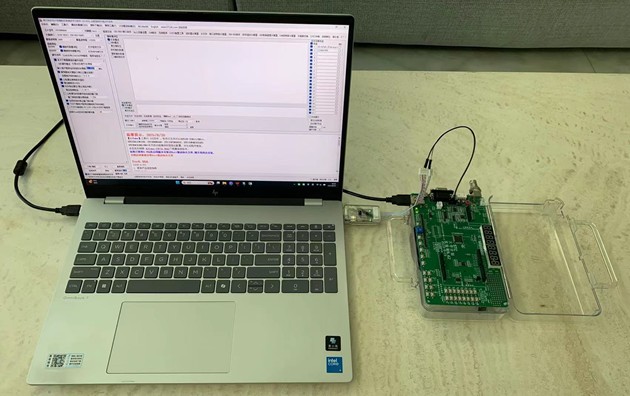

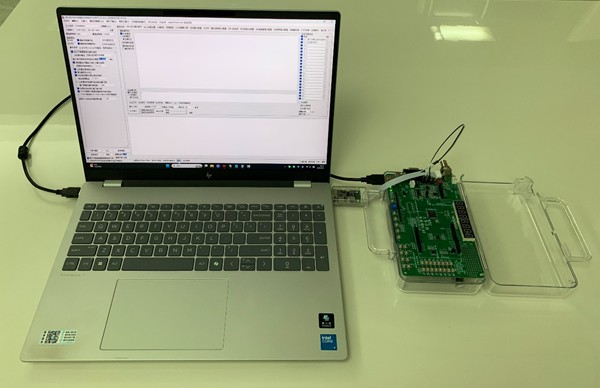

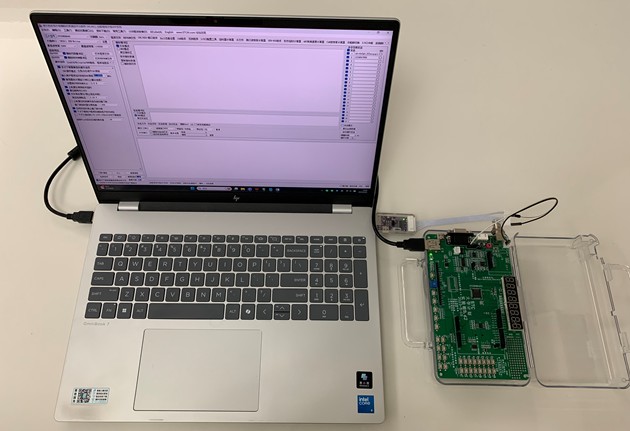

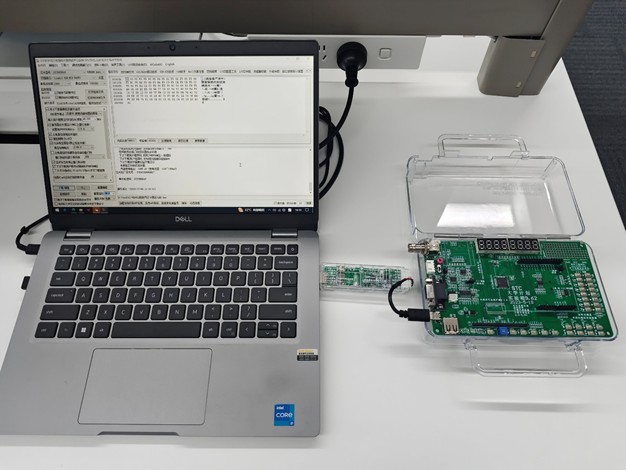

2.14.1.5           本实验实验箱与电脑连接实物图[/url]



2.14.1.6            Keil环境下多文件项目管理说明

                                    当项目的功能比较复杂时，就需要在Keil中建立多文件项目，以方便分工合作、代码复用、模块化管理、增强可读性和可维护性‌。

                                           Ø   比较好的建议是将项目功能模块化，不同模块的实现代码放在不同的.c文件中。

                                           Ø   一般建议是一个模块对应一个.c程序文件和一个.h头文件

                                           Ø   模块的初始化函数以及相关的数据处理函数都在.c文件中实现

                                           Ø   与模块相关的全局变量也必须在.c文件中进行定义，一定不能在.h文件中定义变量

                                           Ø   如果有其他模块需要使用本模块定义的变量或函数，则这些函数和变量都需要在.h文件中声明。

                                           Ø   特别提醒：在.h文件中声明外部变量必须使用extern关键字，否则就变成变量定义了，这样会出现变量重复定义的错误

                                           Ø   为防止头文件被多次包含而产生错误或者警告，在头文件中使用类似如下的条件编译组合语句，可避免在同一个.c文件中对同一个.h头文件进行多次包含：

                                                  #ifndef XXXX

                                                  #define XXXX

                                                  ...

                                                  #endif

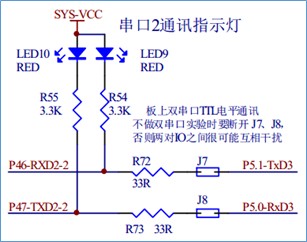

2.14.2              原理图



Project-串口通讯(硬件UART2与UART3收发通讯)-STC8H.zip (13 KB, 下载次数: 1)

昨天 17:03 上传

点击文件名下载附件

kai***

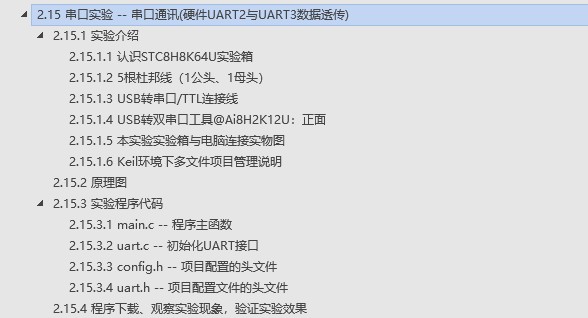

2.15            串口实验 -- 串口通讯(硬件UART2与UART3数据透传)

2.15.1             实验介绍


                                    1、  了解双串口数据透传的原理及应用

                                    2、  熟悉STC8H8K64U实验箱及其原理图

                                    3、  熟练使用AiCube-ISP系统软件

                                    4、  认识USB转双串口工具@Ai8H2K12U、杜邦线、USB转串口/TTL连接线

                                    5、  熟悉如何管理多文件项目

2.15.1.1           认识STC8H8K64U实验箱

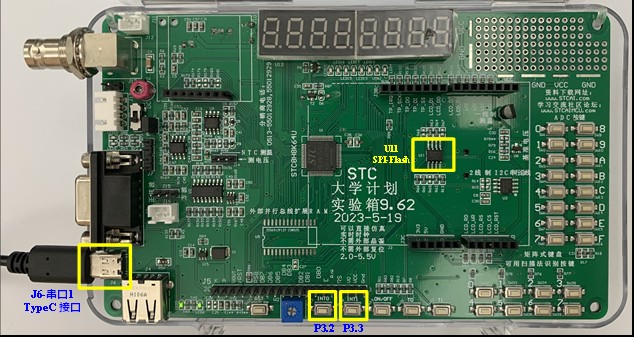

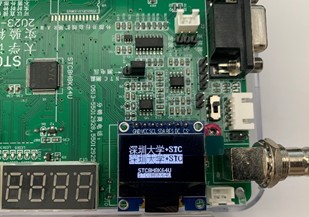

                                    STC8H8K64U实验箱正面图：



                                    1、J8：将STC8H8K64U实验箱上“J8跳线”跳线连上，使主控芯片UART2的P4.7/TxD2_2与UART3的P5.0/TxD3联通。

                                                实现本实验要求的串口2/UART2和串口3/UART3收发通讯。（详见J7和J8跳线原理图）

                                    2、J7：STC8H8K64U实验箱上J7通过2根杜邦线连接UART3的P5.1/TxD3到双串口工具（Ai8H2K12U）。

                                                使主控芯片UART3的P5.1/TxD3发送的串口数据在电脑端显示。（详见J7和J8跳线原理图）

2.15.1.2           5根杜邦线（1公头、1母头）


2.15.1.3           USB转串口/TTL连接线


2.15.1.4           USB转双串口工具@Ai8H2K12U：正面

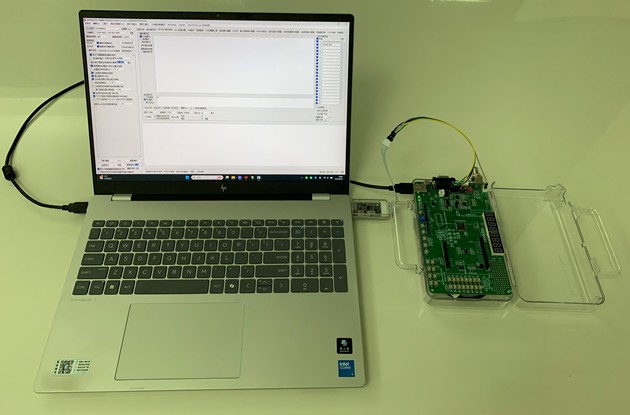

2.15.1.5           本实验实验箱与电脑连接实物图





2.15.1.6            Keil环境下多文件项目管理说明

                                    当项目的功能比较复杂时，就需要在Keil中建立多文件项目，以方便分工合作、代码复用、模块化管理、增强可读性和可维护性‌。

                                           Ø   比较好的建议是将项目功能模块化，不同模块的实现代码放在不同的.c文件中。

                                           Ø   一般建议是一个模块对应一个.c程序文件和一个.h头文件

                                           Ø   模块的初始化函数以及相关的数据处理函数都在.c文件中实现

                                           Ø   与模块相关的全局变量也必须在.c文件中进行定义，一定不能在.h文件中定义变量

                                           Ø   如果有其他模块需要使用本模块定义的变量或函数，则这些函数和变量都需要在.h文件中声明。

                                           Ø   特别提醒：在.h文件中声明外部变量必须使用extern关键字，否则就变成变量定义了，这样会出现变量重复定义的错误

                                           Ø   为防止头文件被多次包含而产生错误或者警告，在头文件中使用类似如下的条件编译组合语句，可避免在同一个.c文件中对同一个.h头文件进行多次包含：

                                                  #ifndef XXXX

                                                  #define XXXX

                                                  ...

                                                  #endif

2.15.2              原理图



Project-串口通讯(硬件UART2与UART3数据透传)-STC8H.zip (10.22 KB, 下载次数: 1)

昨天 18:02 上传

点击文件名下载附件
