STC8H-实验指导书：实验内容与源代码

kai*** · 发表于 3 小时前

STC8H

实验指导书

《STC8H-实验指导书》目前收录了22个大类目的实验：

每项实验都经过全流程的验证，

实验文档包含但不限于实验介绍、原理图、源代码、实验过程、实验现象。

2 实验

2.1 实验一：printf_usb("Hello World !\r\n")，第一个完整的C语言程序

2.2 实验二：查询方式，查询到电脑命令后，printfusb(Hello World!\rn")或其他

2.3 实验三：中断方式，单片机USB中断接收服务函数收到命令后，printf usb("Hello World!\rn")或其他

2.4 点灯实验一：点亮LED灯，继续完成前面的工程项目

2.5 点灯实验二：让LED灯闪烁起来

2.6 点灯实验三：通过USB-CDC方式控制STC8H8K64U进行LED点灯

2.7 点灯实验四：使用STC8H8K64U内置USB直接仿真流水灯

2.8 I/O口实验 -- I/O口读取按键状态并点灯

2.8.5 实验1 -- 位操作，用USB直接仿真来调试

2.8.6 实验1A -- 使用【AiCube】项目助手实现”位操作，用USB仿真来点灯”

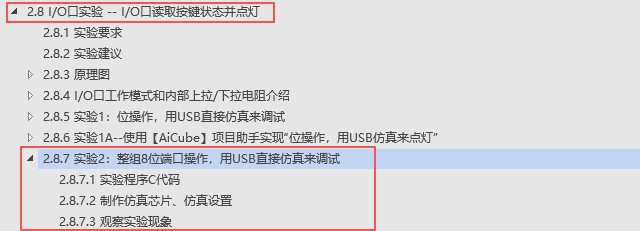

2.8.7 实验2 -- 整组8位端口操作，用USB直接仿真来调试

2.8.8 实验2A -- 使用【AiCube】项目助手实现”整组8位端口操作，用USB仿真来点灯“

2.8.9 实验3 -- 用USB-CDC读取按键状态在串口助手显示并点亮LED灯

2.8.10 实验3A -- 使用【AiCube】项目助手实现”用USB-CDC读取按键状态在串口助手显示并点亮LED灯

2.8.11 实验4 -- 用USB-CDC读取按键状态，在ISP软件的【开天斧/居龙刀-LED-DIP64(6)】虚拟显示

2.8.12 实验4A -- 使用【AiCube】项目助手实现”用USB-CDC读取按键状态，并在【开天斧/居龙刀-LED-DIP64(6)】虚拟显示

2.8.13 实验5 -- I/O口行列按键扫描，蜂鸣器发声实战

2.9 传统外部中断实验 -- INT0，INT1，INT2，INT3

2.9.1中断实验1(外部中断INTO/P3.2，INT1/P3.3控制点灯并USB仿真)

2.9.2 中断实验2(单片机主动触发外部中断INT2/P3.6，INT3/P3.7控制点灯并USB仿真)

2.10 定时器实验 -- 定时器0/1，16位定时器

2.10.1 定时器0/1，16位定时器实验(定时器中断点灯并通过USB-CDC端口输出信息)

2.10.2 使用【AiCube】工具实现:定时器0/1，16位定时器实验(定时器中断点灯并通过USB-CDC端口输出信息

2.10.3 定时器0/1，INTO/INT1，中断组合应用实验，演示程序

2.11 大型综合实战 -- 课程设计：时钟+数码管+矩阵按键+蜂鸣器发声

2.12 RTC实验

2.12.1RTC实验(拓展学习之使用RTC功能设定闹钟)

2.12.2 使用【AiCube】助手实现RTC实验(测试RTC，使用USB-CDC打印年/月/日/时/分/秒)

2.13 串口实验 -- 串口通讯(硬件UART1与电脑收发通讯)

2.14 串口实验 -- 串口通讯(硬件UART2与UART3收发通讯)

2.15 串口实验 -- 串口通讯(硬件UART2与UART3数据透传)

2.16 串口实验 -- 串口1_2_3_4(中断设置标志位，主循环查询)，演示实验

2.17 串口实验 -- 串口1_2_3_4+定时器0_1_3_4+外部中断INT0_1_2_3(中断设置标志位，主循环查询)，演示实验

2.18 串口实验 -- 串口通讯(串口通讯，串口绘图，ADC检测按键，ADC热敏电阻测温)

2.19 大型综合实战 -- 模拟RTC时钟+数码管+ADC检测按键(查询)

2.20 ADC实验 -- 数码管+ NTC热敏电阻+ADC测温(中断方式)

2.21 大型综合实战 -- 课程设计：硬件SPI读写串行Flash

2.22 SPI实验 -- 硬件SPI驱动OLED显示图片、图形、字符

文档目录中有用【AiCube】助手生成的实验项目：

2.8.6 实验1A -- 使用【AiCube】项目助手实现”位操作，用USB仿真来点灯”

2.8.8 实验2A -- 使用【AiCube】项目助手实现”整组8位端口操作，用USB仿真来点灯”

2.8.10 实验3A -- 使用【AiCube】项目助手实现”用USB-CDC读取按键状态在串口助手显示并点亮LED灯”

2.8.12 实验4A -- 使用【AiCube】项目助手实现”用USB-CDC读取按键状态，并在【开天斧/居龙刀-LED-DIP64(6)】虚拟显示”

2.10.2 使用【AiCube】工具实现：定时器0/1，24位定时器实验(定时器中断点灯并通过USB-CDC端口输出信息

2.12.2 使用【AiCube】助手实现：RTC实验(测试RTC，使用USB-CDC打印年/月/日/时/分/秒)

由于这些实验例程是用当时版本的【AiCube】助手生成，

大家可以用现在最新版本的【AiCube】助手按文档中流程操作，这里就不打包这类实验的项目源代码。

现将目录中实验的源代码按《STC8H-实验指导书》目录顺序，分楼陆续上传至本帖，以供大家参考和交流。

STC8H-实验指导书-20250915.pdf (37.36 MB, 下载次数: 3)

kai*** · 发表于 3 小时前

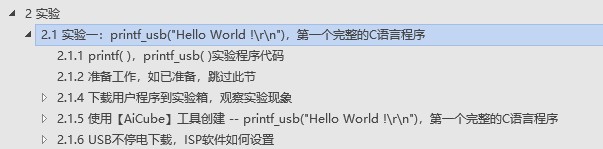

2.1 实验一：printf_usb("HelloWorld !\r\n")，第一个完整的C语言程序

看下面的程序，其实还是那个熟悉的标准C语言的printf()，只是到了单片机C语言中，变成了printf_usb()

2.1.1 printf( )，printf_usb( )实验程序代码

#include "stc8h.h" //头文件不分大小写，但关键字分大小写

#include "ai_usb.h" //USB库和USB虚拟设备的头文件，需要在项目文件中添加对应的USB库

//由于在USB库函数的代码中已经定义了，不停电ISP下载命令字”@STCISP#”，

//只需要在下载软件的“收到用户命令后复位到ISP监控程序区”选项卡中进行相应的设置，

//即可实现USB不停电ISP下载功能，或串口不停电ISP下载功能。

void main(void)

{

P_SW2 |= 0x80; //允许访问扩展的特殊寄存器，XFR

usb_init(); //初始化USB模块，并且会将【P3.0, P3.1】初始化为高阻输入，不影响USB【D-, D+】通讯

EA = 1; //使能总中断

while (1)

{

printf_usb("Hello World !\r\n");

//直接打印输出 “HelloWorld !” 到主机相应软件的USB【CDC/HID-串口助手】

// \r是回车，跳到行首，\n是换行，就是换到下一行；\r\n不要交换次序

}

以上是完整的第一个程序代码

Project-printf_usb(CDC)1.zip (44.56 KB, 下载次数: 1)

kai*** · 发表于 2 小时前

2.2 实验二：查询方式，查询到电脑命令后，printf_usb("Hello World!\r\n")或其他

看下面的程序，其实还是那个熟悉的标准C语言的printf()，只是到了单片机C语言中，变成了printf_usb()

2.2.1 printf( )，printf_usb( )实验程序代码

#include "stc8h.h" //头文件不分大小写，但关键字分大小写

#include "ai_usb.h" //USB库和USB虚拟设备的头文件，需要在项目文件中添加对应的USB库

//由于在USB库函数的代码中已经定义了，不停电ISP下载命令字”@STCISP#”，

//只需要在下载软件的“收到用户命令后复位到ISP监控程序区”选项卡中进行相应的设置，

//即可实现USB不停电ISP下载功能，或串口不停电ISP下载功能。

void main(void)

{

P_SW2 |= 0x80; //允许访问扩展的特殊寄存器，XFR

usb_init(); //初始化USB模块

//初始化USB模块，并且会将【P3.0, P3.1】初始化为高阻输入，不影响USB【D-, D+】通讯

EA = 1; //使能全局中断

while(1)

{

if(bUsbOutReady)

{ //查询方式：USB-Device单片机查询是否有接收完成的USB主机送来的数据包

//“bUsbOutReady”:主机发送给HID/CDC设备的数据状态标志。

//USB库中有定义bUsbOutReady位变量，查询方式必须调用一次“usb_OUT_done();”

//状态位为1表示，主机发送给HID/CDC设备数据已完成，

//设备已成功接收一包数据，等待对数据继续处理。

if(UsbOutBuffer[0]==6)

printf_usb("HelloWorld!\r\n"); //接收到的数据包的第0个字节是6，打印“HelloWorld！”

else if(UsbOutBuffer[0]==7)

printf_usb("China!\r\n"); //接收到的数据包的第0个字节是7后，打印“China！”

usb_OUT_done(); //USB查询方式，Device单片机通知【主机可以发下一个数据包】

//当使用査询方式if(bUsbOutReady)，查询调用USB库函数时，在数据处理完成后，

//必须调用一次“usb_OUT_done();”，这样才能接收下一包数据。

//如果是使用中断方式调用USB库函数，用户程序不需要调用“usb_OUT_done();”

//中断方式，USB库函数内部会自动处理。

}

Project-printf_usb(CDC)2.zip (45.04 KB, 下载次数: 1)

kai*** · 发表于 2 小时前

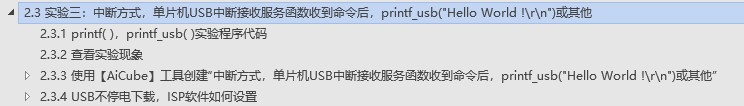

2.3 实验三：中断方式，单片机USB中断接收服务函数收到命令后，
printf_usb("HelloWorld !\r\n")或其他

看下面的程序，其实还是那个熟悉的标准C语言的printf()，只是到了单片机C语言中，变成了printf_usb()

2.3.1 printf( )，printf_usb( )实验程序代码

#include "stc8h.h" //头文件不分大小写，但关键字分大小写

#include "ai_usb.h" //USB库和USB虚拟设备的头文件，需要在项目文件中添加对应的USB库

//由于在USB库函数的代码中已经定义了，不停电ISP下载命令字”@STCISP#”，

//只需要在下载软件的“收到用户命令后复位到ISP监控程序区”选项卡中进行相应的设置，

//即可实现USB不停电ISP下载功能，或串口不停电ISP下载功能。

// USB接收中断服务程序中，调用用户实际需要执行的服务程序，

// 简称回调函数，用户根据实际应用场景需求编写

void USBLIB_OUT_Callback(void)

{ //用户希望USB库函数，中断方式回调执行的用户自己编写的任务函数，简称回调函数

if(UsbOutBuffer[0] == 6)

printf_usb("Hello World !\r\n");

//接收到数据6后，直接打印输出“Hello World !”到主机相应软件的USB【CDC/HID-串口助手】

// \r是回车，跳到行首，\n是换行，就是换到下一行；\r\n不要交换次序

else if(UsbOutBuffer[0] == 7)

printf_usb("China !\r\n");

//接收到数据7后，直接打印输出 “China !” 到主机相应软件的USB【CDC/HID-串口助手】”

}

void main(void)

{

P_SW2 |= 0x80; //允许访问扩展的特殊寄存器，XFR

usb_init(); //初始化USB模块

//初始化USB模块，并且会将【P3.0, P3.1】初始化为高阻输入，不影响USB【D-, D+】通讯

set_usb_OUT_callback(USBLIB_OUT_Callback); //设置USB中断服务程序可以调用的回调函数

//此处 USBLIB_OUT_Callback是前面用户自己编写的任务函数的函数名/地址，供USB库函数回调

EA = 1; //使能全局中断

while (1);

}

以上是完整的第一个程序代码

Project-printf_usb(CDC)3.zip (45.03 KB, 下载次数: 1)

kai*** · 发表于 2 小时前

2.4 点灯实验一：点亮LED灯，继续完成前面的工程项目

2.4.1 原理介绍

STC8H8K64U实验箱原理图

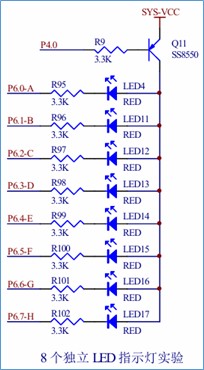

I/O口P4.0控制PNP三极管的通断，控制这8个灯的整体供电。

如果P4.0输出1，则PNP三极管不导通，这8个灯都不会获得电源，都不会有电流流过，都不会被点亮。

如果P4.0输出0，则PNP三极管导通，这8个灯才有可能会流过电流，才有可能会被点亮。

如果P4.0输出0，PNP三极管导通，特定LED灯的控制I/O口如输出0，则该LED灯会有电流流过，会被点亮。

如P6.0输出0，LED60灯就会被点亮；如P6.0输出1，LED60灯就会熄灭；

如P6.1输出0，LED61灯就会被点亮；如P6.1输出1，LED61灯就会熄灭；

如P6.2输出0，LED62灯就会被点亮；如P6.2输出1，LED62灯就会熄灭；

如P6.3输出0，LED63灯就会被点亮；如P6.3输出1，LED63灯就会熄灭；

如P6.4输出0，LED64灯就会被点亮；如P6.4输出1，LED64灯就会熄灭；

如P6.5输出0，LED65灯就会被点亮；如P6.5输出1，LED65灯就会熄灭；

如P6.6输出0，LED66灯就会被点亮；如P6.6输出1，LED66灯就会熄灭；

如P6.7输出0，LED67灯就会被点亮；如P6.7输出1，LED67灯就会熄灭

如P6口对外全部送0，则这8个灯全亮；

如P6口对外全部送1，则这8个灯全灭

如果P4.0输出1，则PNP三极管不导通，不管P6口对外全部送0或送1，这8个灯都不会有电流流过，都不会亮。

P4.0控制PNP三极管，作为这8个LED指示灯的总电源开关。

Project1-点灯1(Flow Light)-STC8H.zip (20.63 KB, 下载次数: 2)

kai*** · 发表于 2 小时前

2.5 点灯实验二：让LED灯闪烁起来

2.5.1 原理介绍

STC8H8K64U实验箱原理图

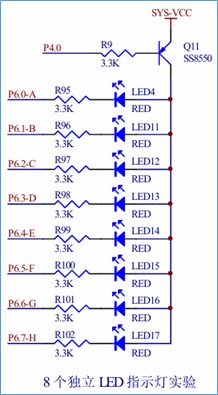

I/O口P4.0控制PNP三极管的通断，控制这8个灯的整体供电。

如果P4.0输出1，则PNP三极管不导通，这8个灯都不会获得电源，都不会有电流流过，都不会被点亮。

如果P4.0输出0，则PNP三极管导通，这8个灯才有可能会流过电流，才有可能会被点亮。

如果P4.0输出0，PNP三极管导通，特定LED灯的控制I/O口如输出0，则该LED灯会有电流流过，会被点亮。

如P6.0输出0，LED60灯就会被点亮；如P6.0输出1，LED60灯就会熄灭；

如P6.1输出0，LED61灯就会被点亮；如P6.1输出1，LED61灯就会熄灭；

如P6.2输出0，LED62灯就会被点亮；如P6.2输出1，LED62灯就会熄灭；

如P6.3输出0，LED63灯就会被点亮；如P6.3输出1，LED63灯就会熄灭；

如P6.4输出0，LED64灯就会被点亮；如P6.4输出1，LED64灯就会熄灭；

如P6.5输出0，LED65灯就会被点亮；如P6.5输出1，LED65灯就会熄灭；

如P6.6输出0，LED66灯就会被点亮；如P6.6输出1，LED66灯就会熄灭；

如P6.7输出0，LED67灯就会被点亮；如P6.7输出1，LED67灯就会熄灭

如P6口对外全部送0，则这8个灯全亮；

如P6口对外全部送1，则这8个灯全灭

如果P4.0输出1，则PNP三极管不导通，不管P6口对外全部送0或送1，这8个灯都不会有电流流过，都不会亮。
P4.0控制PNP三极管，作为这8个LED指示灯的总电源开关。


Project2-点灯2(Biling)-STC8H.zip (21.02 KB, 下载次数: 1)

kai*** · 发表于 2 小时前

2.6 点灯实验三：通过USB-CDC方式控制STC8H8K64U进行LED点灯

2.6.1 原理介绍

STC8H8K64U实验箱原理图

I/O口P4.0控制PNP三极管的通断，控制这8个灯的整体供电。

如果P4.0输出1，则PNP三极管不导通，这8个灯都不会获得电源，都不会有电流流过，都不会被点亮。

如果P4.0输出0，则PNP三极管导通，这8个灯才有可能会流过电流，才有可能会被点亮。

如果P4.0输出0，PNP三极管导通，特定LED灯的控制I/O口如输出0，则该LED灯会有电流流过，会被点亮。

如P6.0输出0，LED60灯就会被点亮；如P6.0输出1，LED60灯就会熄灭；

如P6.1输出0，LED61灯就会被点亮；如P6.1输出1，LED61灯就会熄灭；

如P6.2输出0，LED62灯就会被点亮；如P6.2输出1，LED62灯就会熄灭；

如P6.3输出0，LED63灯就会被点亮；如P6.3输出1，LED63灯就会熄灭；

如P6.4输出0，LED64灯就会被点亮；如P6.4输出1，LED64灯就会熄灭；

如P6.5输出0，LED65灯就会被点亮；如P6.5输出1，LED65灯就会熄灭；

如P6.6输出0，LED66灯就会被点亮；如P6.6输出1，LED66灯就会熄灭；

如P6.7输出0，LED67灯就会被点亮；如P6.7输出1，LED67灯就会熄灭

如P6口对外全部送0，则这8个灯全亮；

如P6口对外全部送1，则这8个灯全灭

如果P4.0输出1，则PNP三极管不导通，不管P6口对外全部送0或送1，这8个灯都不会有电流流过，都不会亮。

P4.0控制PNP三极管，作为这8个LED指示灯的总电源开关。

Project3-点灯(USB-CDC方式进行LED点灯)-STC8H.zip (45.8 KB, 下载次数: 1)

kai*** · 发表于 1 小时前

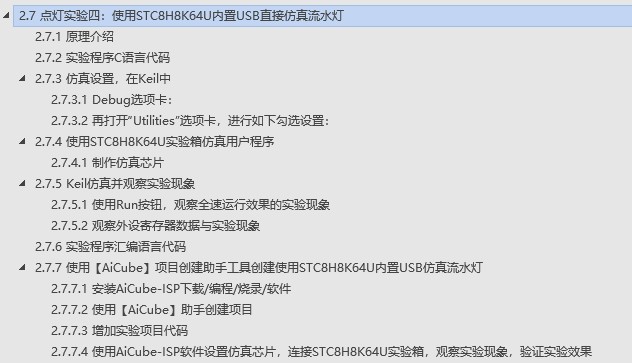

2.7 点灯实验四：使用STC8H8K64U内置USB直接仿真流水灯

2.7.1 原理介绍

STC8H8K64U实验箱原理图

I/O口P4.0控制PNP三极管的通断，控制这8个灯的整体供电。

如果P4.0输出1，则PNP三极管不导通，这8个灯都不会获得电源，都不会有电流流过，都不会被点亮。

如果P4.0输出0，则PNP三极管导通，这8个灯才有可能会流过电流，才有可能会被点亮。

如果P4.0输出0，PNP三极管导通，特定LED灯的控制I/O口如输出0，则该LED灯会有电流流过，会被点亮。

如P6.0输出0，LED60灯就会被点亮；如P6.0输出1，LED60灯就会熄灭；

如P6.1输出0，LED61灯就会被点亮；如P6.1输出1，LED61灯就会熄灭；

如P6.2输出0，LED62灯就会被点亮；如P6.2输出1，LED62灯就会熄灭；

如P6.3输出0，LED63灯就会被点亮；如P6.3输出1，LED63灯就会熄灭；

如P6.4输出0，LED64灯就会被点亮；如P6.4输出1，LED64灯就会熄灭；

如P6.5输出0，LED65灯就会被点亮；如P6.5输出1，LED65灯就会熄灭；

如P6.6输出0，LED66灯就会被点亮；如P6.6输出1，LED66灯就会熄灭；

如P6.7输出0，LED67灯就会被点亮；如P6.7输出1，LED67灯就会熄灭

如P6口对外全部送0，则这8个灯全亮；

如P6口对外全部送1，则这8个灯全灭

如果P4.0输出1，则PNP三极管不导通，不管P6口对外全部送0或送1，这8个灯都不会有电流流过，都不会亮。

P4.0控制PNP三极管，作为这8个LED指示灯的总电源开关。

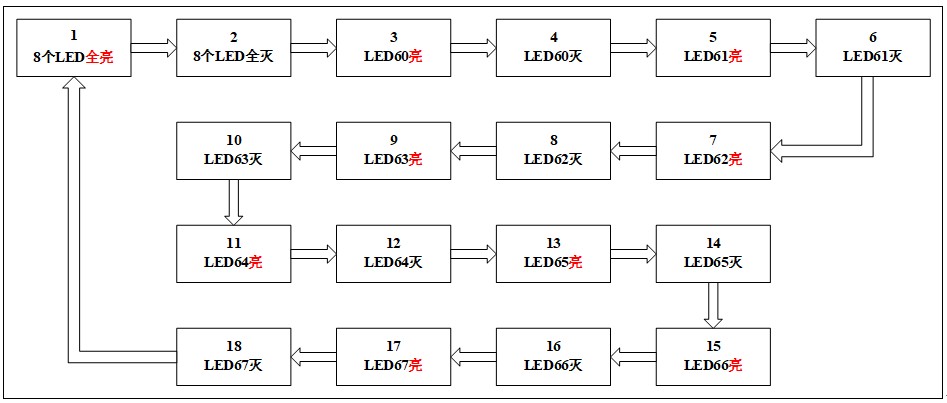

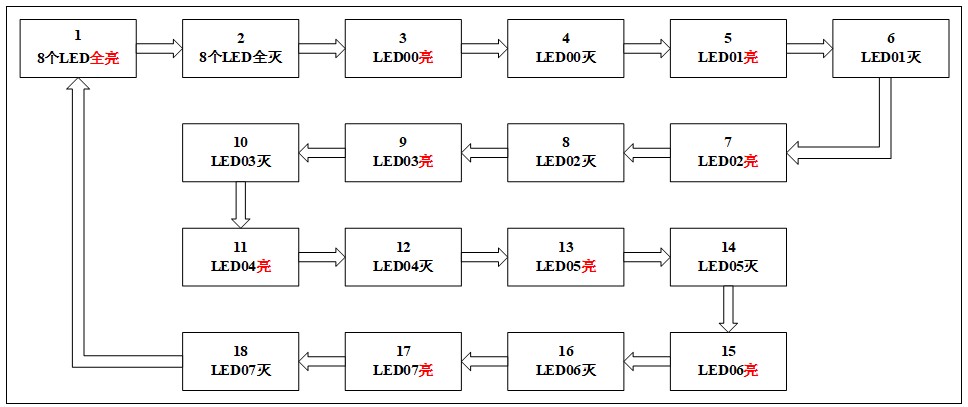

流水灯实验现象：

Project4-点灯(STC8H8K64U内置USB直接仿真流水灯)-STC8H.zip (30.43 KB, 下载次数: 1)

kai*** · 发表于半小时前

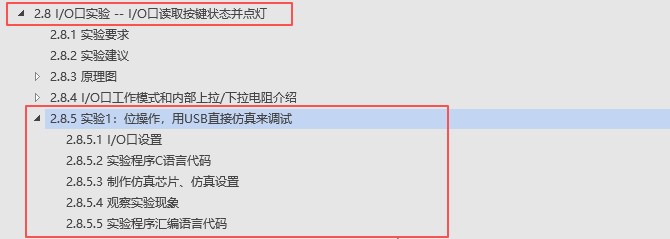

2.8 I/O口实验-- I/O口读取按键状态并点灯

2.8.1 实验要求

可以通过正确设置I/O口模式来读取实验箱上按键的电平，然后根据对应按键的电平来设置LED灯的点亮/熄灭状态。

2.8.2 实验建议

STC8H8K64U系列单片机所有的I/O口均有4种工作模式：

ü 准双向口/弱上拉（标准8051输出口模式）

ü 强推挽输出/强上拉

ü 高阻输入（电流既不能流入也不能流出）

ü 开漏模式（如果打开内部上拉电阻，就相当于准双向口；如果不加上拉并对外置1，就相当于高阻输入）

1）高阻输入模式，内部配有6K上拉电阻；

为了读取外部状态，需要打开内部的6K上拉电阻。

2）开漏模式，内部同样配有6K上拉电阻；

打开内部6K上拉电阻后，其功能与准双向口/弱上拉模式相似。

3）读取I/O口的外部状态时，可以采用以下三种模式：

准双向口/弱上拉模式:

===要确保对外输出锁存为1，关闭对内部对外强输出低的MOS管，

才能准确读到外部状态

===如对外输出锁存为0，则外部被内部对外强输出低的MOS管拉低，

读到的是低电平，不能准确读到外部来的高输入/被内部拉低了

高阻输入模式，每个 I/O 口都有独立的 6K 上拉电阻:

===为了准确读取外部状态，需要打开内部的 6K 上拉电阻，或外部有上拉能力

===内部的对外输出锁存器对此模式无效，对外无输出高/低的能力

===电流流不进来，也留不出去，

高阻输入，无输出能力，不影响外部来的的输入状态

开漏模式，每个 I/O 口都有独立的 6K 上拉电阻：

启用内部 6K 上拉电阻后，其功能与准双向口/弱上拉模式相似

===要确保对外输出锁存为1，关闭对内部对外强输出低的MOS管，才能准确读到外部状态

===如对外输出锁存为0，则外部被内部对外强输出低的MOS管拉低，

读到的是低电平，不能准确读到外部来的高输入/被内部拉低了

4）I/O口对外输出高或低电平时，可以采用以下三种模式：

Ø 准双向口/弱上拉模式；

对外输出低时，相当于强推挽输出低

Ø 强推挽输出模式；

Ø 开漏模式；

在对外输出低电平时，表现为强推挽输出的低电平状态。

在对外输出高电平时，表现为高阻输入状态，此时电流流不进来也流不出去。

如果用来控制LED灯，因为无电流流动，所以LED灯不亮。

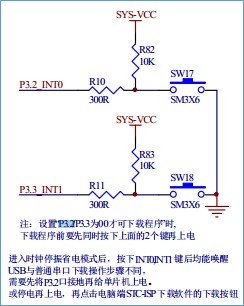

5）P3.2/P3.3/P3.4/P3.5端口均有按键，按下按键可接地，建议：

读取这些I/O口的状态，并将结果输出到P6.2/P6.3/P6.4/P6.5对应的指示灯上。

2.8.3          原理图

2.8.3.1             STC8H8K64U实验箱原理图

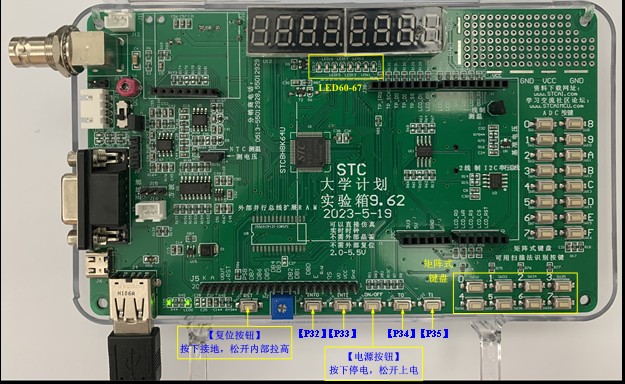

2.8.3.2 认识STC8H8K64U实验箱

2.8.5 实验1：位操作，用USB直接仿真来调试

单独读【P3.2/ P3.3 / P3.4 / P3.5】4个独立I/O的状态，输出到【P6.2 / P6.3 / P6.4 / P6.5】对应的指示灯

2.8.5.1 I/O口设置

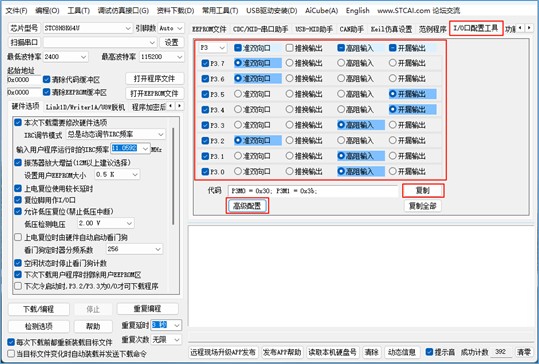

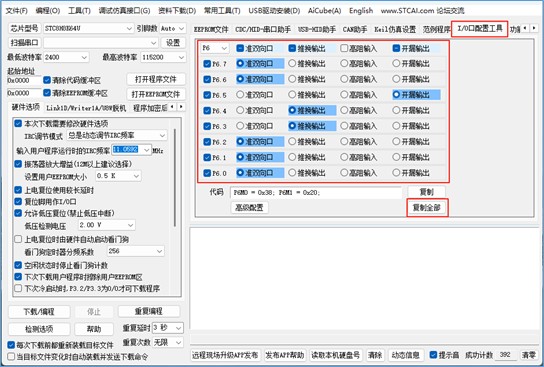

将不同的I/O口设置为不同的模式，尝试不同情况下依然可以正常输入/输出。打开AiCube-ISP软件：

Ü 配置输出端口的P63、P64为推挽输出，P65为开漏输出（可以输出0点亮LED）

Ü 输入配置

Ø P30、P31为高阻输入(因为跟USB复用，设置为高阻输入，不干扰USB的通讯控制)

Ø 设置P32为准双向口、P33为高阻输入、P34和P35为开漏模式（设置为1等效高阻输入）

Ø 开启P33、P34、P35的内部上拉电阻以稳定电平状态（不开启内部上拉电阻读外部状态，高阻输入/开漏模式，外部都需要有上拉电阻配合）

Project5-IO(位操作)-STC8H.zip (29.75 KB, 下载次数: 0)
