8H1K08T高速高级PWM输出9.6Mhz的波形失真严重是什么原因 | 用主时钟分频输出

Kem*** · 发表于 2025-9-13 10:06:05

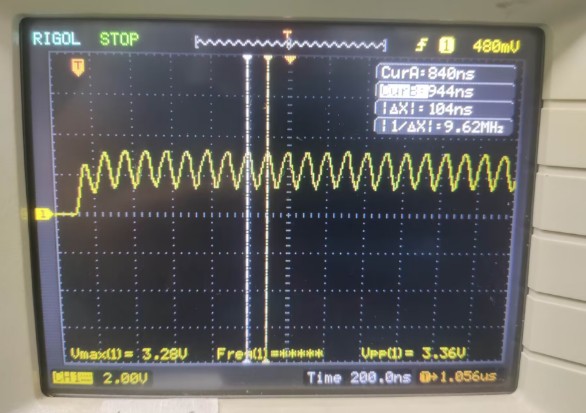

如图，想用高速高级PWM输出9.6Mhz的方波，实际测试波形严重失真，请问是什么原因？有没有办法解决？

神*** · 发表于 2025-9-13 11:33:12

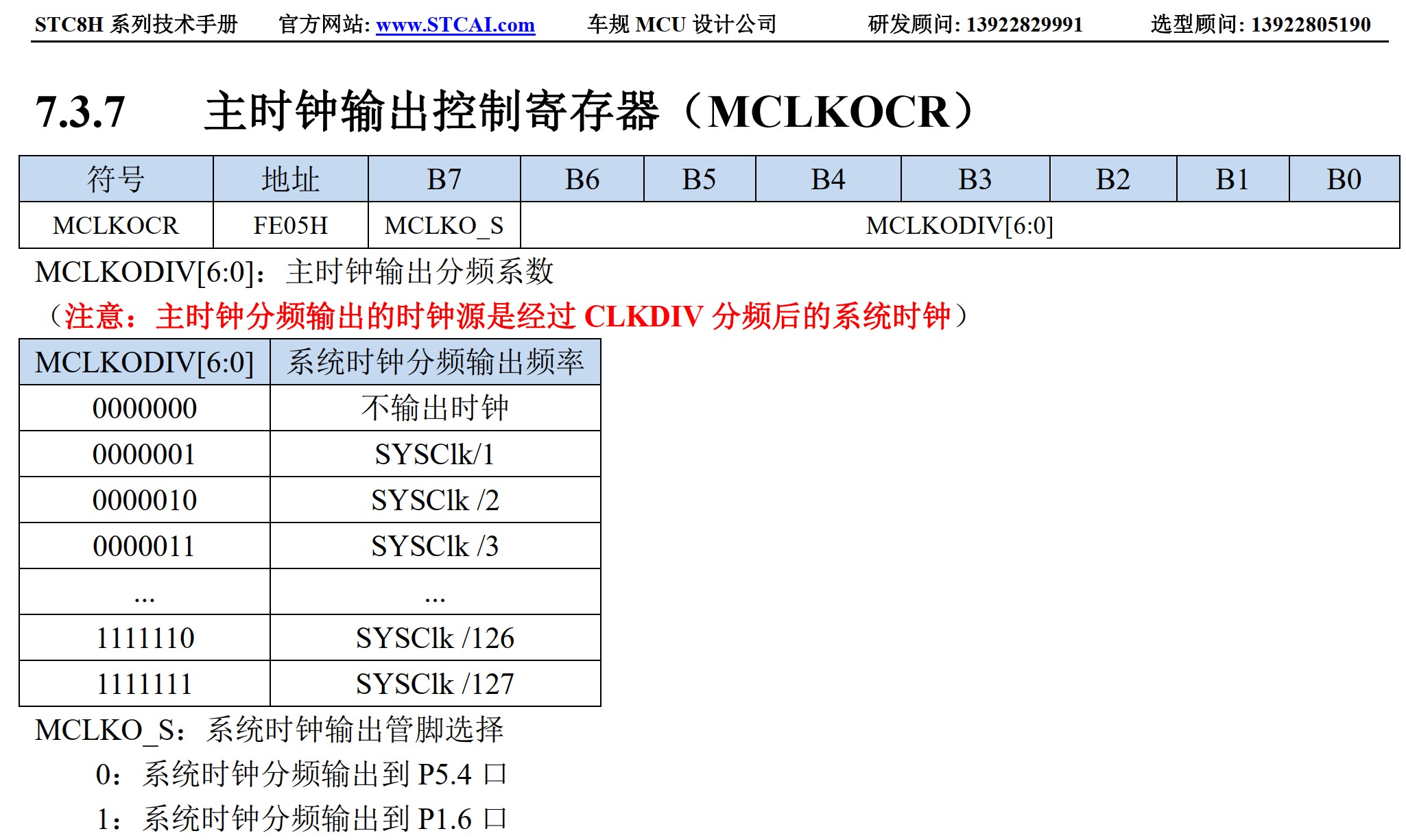

让 STC8H1K08T 工作在 9.6MHz * 3 = 28.8MHz
通过 P5.4/MCLKO, 或 P1.6/MCLKO, 对主时钟3分频输出


Debu*** · 发表于 2025-9-13 11:44:01

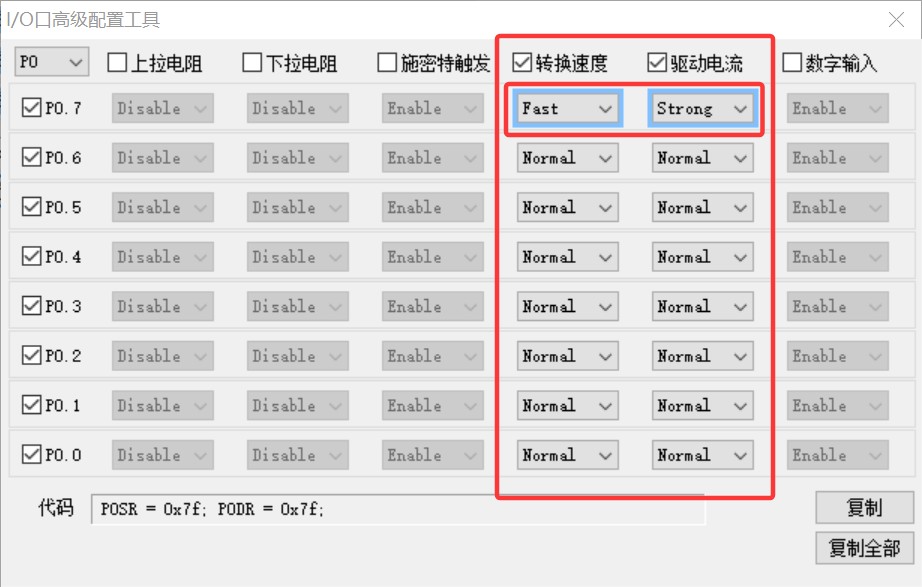

不需要PWM，输出50%方波，用主时钟分频输出，IO设置推挽，强驱动，快速翻转

Kem*** · 发表于 2025-9-13 14:09:40

Debu*** 发表于 2025-9-13 11:44
不需要PWM，输出50%方波，用主时钟分频输出，IO设置推挽，强驱动，快速翻转

...

谢谢，我试一下

Kem*** · 发表于 2025-9-13 14:09:57

神*** 发表于 2025-9-13 11:33
让 STC8H1K08T 工作在 9.6MHz * 3 = 28.8MHz
通过 P5.4/MCLKO, 或 P1.6/MCLKO, 对主时钟3分频输出

谢谢，我试一下

rvfa*** · 发表于 2025-12-21 17:09:14

看帖子避坑
